Lệnh ARC LENGTH - Đo chiều dài cung tròn trong AUTOCAD

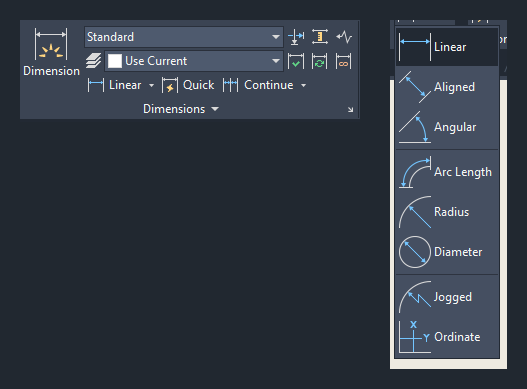

1. Cách gọi lệnh Arc Length trong AUTOCAD.
2. Ý nghĩa của lệnh Arc Length trong AUTOCAD.
- Lệnh ARC LENGTH dùng để ghi kích thước chiều dài của cung tròn.
3. Sơ đồ thực hiện lệnh Arc Length trong AUTOCAD.
4. Giải thích câu lệnh Arc Length trong AUTOCAD.
- Các lựa chọn.
Mtext: Thay đổi chữ số kích thước hoặc thêm các tiền tố, hậu tố… Để chọn lựa chọn Mtext tại dòng nhắc “[Mtext/Text/Angle/Partial/Leader]:” nhập M . Thì sẽ xuất hiện hộp thoại Text Formatting. Trên hộp thoại này có thể nhập giá trị kích thước hoặc các kí hiệu… và tương tự như lệnh Multiline Text (Mtext) trong lệnh ghi chữ.
- Text: Nhập trực tiếp sự thay đổi chữ số kích thước hoặc thêm các tiền tố, hậu tố… vào việc ghi kích thước chiều dài cung tròn. Để chọn lựa chọn Text tại dòng nhắc “[Mtext/Text/Angle/Partial/Leader]:” nhập T . Xuất hiện dòng nhắc: “Enter dimension text <42.87>:” Tại đây tiến hành nhập giá trị kích thước hoặc các kí hiệu…, sau đó định vị trí cho đường kích thước.
- Angle: Tạo góc nghiên cho chữ số kích thước chiều dài cung tròn. Để chọn lựa chọn Angle tại dòng nhắc “[Mtext/Text/Angle/Partial/Leader]:” nhập A . Xuất hiện dòng nhắc: “Specify angle of dimension text:” Tại đây tiến hành nhập giá trị góc nghiên cho dòng chữ của đường kích thước chiều dài cung tròn…, sau đó định vị trí cho đường kích thước.
- Partial: Định vị trí cần đo chiều dài cung tròn trên cung tròn. Để chọn lựa chọn Partial tại dòng nhắc “[Mtext/Text/Angle/Partial/Leader]:” nhập P . Xuất hiện dòng nhắc:
B1: Specify first point for arc length dimension: Kích chọn vị trí thứ nhất trên cung tròn.
B2: Specify second point for arc length dimension: Kích chọn vị trí thứ hai trên cung tròn.
B3: Specify arc length dimension location, or [Mtext/Text/Angle/Partial]: Định vị trí cho đường kích thước cung tròn.
Leader: Chú thích cung tròn cần đo kích thước khi có nhiều cung tròn. Để chọn lựa chọn Leader tại dòng nhắc “[Mtext/Text/Angle/Partial/Leader]:” nhập L . Sau đó định vị trí cho đường kích thước
5. Ví dụ.Tạo cung tròn có bán kính R = 20, sau đó đo kích thước chiều dài của cung tròn đó như hình
- Command: DIMARC (DAR).
- Select arc or polyline arc segment: Kích đường tròn (Hình X – 109a).

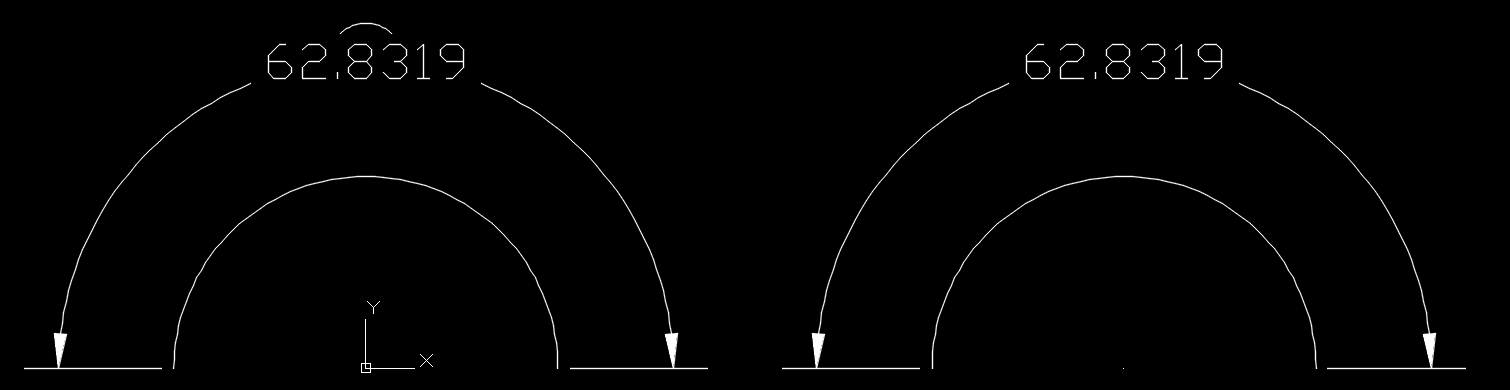

- Specify arc length dimension location, or [Mtext/Text/Angle/Partial/Leader]: Định vị trí cho đường kích thước chiều dài cung tròn (Hình X – 109b).
Dimension text = 62.83
Chúc các bạn thành công!
