Thiết lập layer trong AutoCAD không khó ở chỗ bấm nút. Cái khó là đặt tên có hệ thống rồi giữ đúng hệ thống đó suốt dự án. Bài này dựng lại bộ layer kiến trúc và hạ tầng mà bản gốc dùng từ năm 2018, rồi kiểm từng dòng trên AutoCAD 2026 bản tiếng Anh đang chạy thật, tháng 9 năm 2026. Vài con số trong bản cũ chép lệch so với chính ảnh chụp của tác giả. Chỗ nào lệch tôi ghi rõ ở cuối bài.
Tóm tắt. Gõ LA để mở bảng Layer Properties Manager. Tên layer nên gồm ba cụm: bộ môn, nhóm nét, nghĩa cụ thể — ví dụ A-SECT-WALL. Bề rộng nét chỉ nhận một dãy giá trị rời rạc, cao nhất là 2.11 mm; không có 2,5 mm. Bản vẽ mới chỉ có sẵn ba kiểu nét, nên phải nạp CENTER và HIDDEN thì layer trục và nét khuất mới thành nét đứt. Và bề rộng nét vẫn không hiện lên màn hình cho tới khi bật LWDISPLAY.
Tên layer gồm ba cụm, đọc là hiểu ngay
Quy ước ba cụm này bắt nguồn từ bộ hướng dẫn layer của giới kiến trúc Mỹ và được nhiều văn phòng Việt Nam dùng lại. Ưu điểm của nó rất thực tế: danh sách layer tự sắp xếp thành từng khối gọn gàng, vì AutoCAD xếp tên theo thứ tự chữ cái.
Ba cụm của một tên layer. Cụm nào cũng viết bằng chữ Latinh không dấu.
Cụm đầu là bộ môn
Một chữ cái, dùng chung cho cả hồ sơ: A cho kiến trúc, S cho kết cấu, C cho hạ tầng, M cho cơ khí và cấp thoát nước, E cho điện. Nhờ cụm này mà khi kiến trúc chèn bản vẽ kết cấu vào làm nền, hai bộ layer không lẫn nhau và bạn tắt được cả bộ môn chỉ bằng một bộ lọc tên.
Cụm giữa là nhóm nét
Cụm này trả lời câu hỏi: nét này thuộc loại gì trong bản vẽ. SECT là những gì mặt phẳng cắt đi qua, nên nét đậm nhất. PROJ là những gì nhìn thấy phía sau mặt cắt, nét nhạt hơn. ANNO là chữ, kích thước, ký hiệu và hatch — thứ không phải công trình mà là lời giải thích về công trình.
Cụm cuối là nghĩa cụ thể
Tường, cửa, kính, thép, bê tông, nội thất, trục. Đây là chỗ duy nhất bạn được thêm bớt tuỳ dự án. Đừng đặt tên kiểu layer1, abc hay tên viết tắt riêng của mình, vì người nhận bản vẽ sẽ không đoán ra. Nếu cần giải thích thêm, hãy gõ vào cột Description của bảng layer thay vì kéo dài tên. Những layer đặt tên tuỳ hứng như thế về sau chỉ tổ phải đi dọn, mà dọn thì phải làm đúng cách vì layer đang chứa nét vẫn xoá được — xem cách xoá layer không dùng đến.
Bảng layer kiến trúc, đã dựng lại trên AutoCAD 2026
Bảng dưới đây tôi dựng thật trên AutoCAD 2026, rồi đọc ngược từng thuộc tính ra để đối chiếu. Tất cả 16 layer đều nhận đúng giá trị, không có dòng nào bị AutoCAD từ chối.
| Tên layer | Màu | Kiểu nét | Bề rộng | Dùng cho |
|---|---|---|---|---|
| A-ANNO-DIM | 44 | Continuous | 0.13 mm | Đường kích thước |
| A-ANNO-HATCH | 8 | Continuous | 0.05 mm | Tô vật liệu |
| A-ANNO-SYMBOL | 7 trắng | Continuous | 0.25 mm | Ký hiệu, mũi tên, cao độ |
| A-ANNO-TEXT | 7 trắng | Continuous | 0.25 mm | Chữ |
| A-AXIS | 8 | CENTER | 0.13 mm | Trục định vị |
| A-HIDDEN | 8 | HIDDEN | 0.13 mm | Nét khuất |
| A-PROJ-DARK | 2 vàng | Continuous | 0.50 mm | Nét nhìn thấy, đậm |
| A-PROJ-FURN | 167 | Continuous | 0.13 mm | Nội thất |
| A-PROJ-LINE | 7 trắng | Continuous | 0.25 mm | Nét nhìn thấy, thường |
| A-PROJ-THIN | 9 | Continuous | 0.15 mm | Nét nhìn thấy, mảnh |
| A-SECT-CONC | 2 vàng | Continuous | 0.50 mm | Bê tông bị cắt |
| A-SECT-DOOR | 140 | Continuous | 0.13 mm | Cửa |
| A-SECT-GLAZ | 133 | Continuous | 0.25 mm | Kính |
| A-SECT-STEEL | 1 đỏ | Continuous | 0.60 mm | Thép bị cắt |
| A-SECT-WALL | 4 lơ | Continuous | 0.50 mm | Tường bị cắt |
| A-TEMP | 9 | Continuous | 0.25 mm | Nét nháp, không in |
Bộ 16 layer sau khi dựng xong, xem trên ô layer của bảng Layers, AutoCAD 2026. Layer hiện hành đang là A-PROJ-DARK.
Tên A-SECT-STEEL ở bảng trên đã sửa chính tả. Ảnh chụp năm 2018 ghi là A-SECT-STELL — lỗi gõ thiếu chữ, khá phổ biến trong các bộ layer lưu truyền ở Việt Nam. Nếu bạn đang nhận bản vẽ có sẵn tên cũ thì cứ để nguyên cho khỏi vỡ liên kết, nhưng bộ mới thì nên viết đúng.
Bảng layer hạ tầng, khác kiến trúc ở bốn chỗ
Bộ hạ tầng dùng đúng cấu trúc tên, chỉ đổi chữ đầu thành C. Bốn khác biệt đáng nhớ: màu đường kích thước là 45 chứ không phải 44, trục và nét khuất dùng màu 9 chứ không phải 8, nét mảnh là 0.18 mm chứ không phải 0.15 mm, và thép bị cắt chỉ 0.50 mm.
| Tên layer | Màu | Kiểu nét | Bề rộng | Dùng cho |
|---|---|---|---|---|
| C-ANNO-DIM | 45 | Continuous | 0.13 mm | Đường kích thước |
| C-ANNO-HATCH | 8 | Continuous | 0.05 mm | Tô vật liệu |
| C-ANNO-SYMBOL | 7 trắng | Continuous | 0.25 mm | Ký hiệu |
| C-ANNO-TEXT | 7 trắng | Continuous | 0.25 mm | Chữ |
| C-AXIS | 9 | CENTER | 0.13 mm | Trục lưới |
| C-HIDDEN | 9 | HIDDEN | 0.13 mm | Nét khuất |
| C-PROJ-DARK | 2 vàng | Continuous | 0.50 mm | Nét nhìn thấy, đậm |
| C-PROJ-LINE | 7 trắng | Continuous | 0.25 mm | Nét nhìn thấy |
| C-PROJ-THIN | 8 | Continuous | 0.18 mm | Nét mảnh |
| C-SECT-CONC | 2 vàng | Continuous | 0.50 mm | Bê tông bị cắt |
| C-SECT-STEEL | 1 đỏ | Continuous | 0.50 mm | Thép |
| C-SECT-WALL | 4 lơ | Continuous | 0.50 mm | Tường bị cắt |
| C-TEMP | 10 | Continuous | 0.25 mm | Nét nháp |
Ảnh gốc của bộ layer hạ tầng, chụp năm 2018. Bảng bên trên chép lại đúng theo ảnh này.
Bề rộng nét: AutoCAD chỉ nhận tới 2.11 mm
Đây là chỗ bản cũ sai nặng nhất. Nó ghi ký hiệu và chữ dùng nét 2.5mm. AutoCAD không có giá trị đó. Gõ -LAYER rồi chọn LWeight, dòng nhắc hiện nguyên văn:
Enter lineweight (0.0mm - 2.11mm):
Tôi thử ép thẳng bằng lệnh lập trình cho chắc: đặt bề rộng 2.5 mm thì AutoCAD trả về lỗi Invalid lineweight value và layer giữ nguyên giá trị cũ. Đặt 2.11 mm và 0.25 mm thì nhận ngay. Danh sách bề rộng là một dãy rời rạc, bắt đầu 0.00, 0.05, 0.09, 0.13 mm và dừng lại ở 2.11 mm. Con số ghi trong ảnh chụp năm 2018 của chính tác giả là 0.25 mm, tức là bản đánh máy đã rơi mất dấu chấm.
Hộp thoại Lineweight Settings (lệnh LW). Đơn vị đang là milimét, giá trị Default là 0.25 mm. Ô Display Lineweight trong ảnh đã được bật sẵn.
Quy tắc b, 2b và b/2
Bản vẽ kỹ thuật thường chỉ dùng ba cấp nét. Chọn một bề rộng làm nét thường, gọi là b, rồi lấy nét đậm gấp đôi và nét mảnh bằng một nửa. Với b = 0.25 mm thì bộ ba là 0.13, 0.25 và 0.50 mm. Với b = 0.35 mm thì bộ ba là 0.18, 0.35 và 0.70 mm. Cả sáu giá trị này đều có sẵn trong danh sách của AutoCAD nên không phải làm tròn.
Ba lý do thiết lập layer trong AutoCAD xong mà nét vẫn không đúng
Ba chỗ hay hỏng sau khi đã đặt xong màu và bề rộng cho layer.
Kiểu nét CENTER và HIDDEN chưa được nạp
Một bản vẽ mới trên AutoCAD 2026 chỉ có ba kiểu nét: ByBlock, ByLayer và Continuous. Tôi thử gán kiểu nét CENTER cho một layer trước khi nạp, AutoCAD báo lỗi Key not found và không tạo được. Vậy nên trước khi dựng bộ layer, hãy gõ LT để mở Linetype Manager rồi bấm Load, chọn CENTER và HIDDEN. Tệp acad.lin đi kèm máy có 45 định nghĩa nét, quá đủ dùng.
Nạp từ acad.lin hay acadiso.lin là hai chuyện khác nhau. Nét CENTER trong acad.lin có gạch dài 1.25 đơn vị vẽ, còn trong acadiso.lin là 31.75 — đúng gấp 25,4 lần. Bản vẽ của bạn tính bằng milimét mà nạp nhầm tệp inch thì gạch chỉ dài hơn một milimét, nhìn ở tỉ lệ bình thường sẽ tưởng là nét liền. Hoặc nạp từ acadiso.lin, hoặc để nguyên rồi tăng LTSCALE lên khoảng 25 lần.
Biến LWDISPLAY đang tắt
Trên bản vẽ mới ở máy thử, LWDISPLAY đọc ra 0. Nghĩa là mọi nét đều vẽ mảnh như nhau trên màn hình dù bạn đã đặt 0.60 mm cho layer thép. Bật nó lên 1, hoặc bấm nút Show/Hide Lineweight ở thanh trạng thái. Hai biến liên quan nên biết luôn: LWDEFAULT bằng 25 tức nét Default là 0.25 mm, và CELWEIGHT bằng -1 tức đối tượng mới lấy bề rộng theo layer. Giữ nguyên -1, đừng đặt bề rộng thẳng vào đối tượng.
Bảng kiểu in đè lên bề rộng nét của layer
Biến PSTYLEMODE ở bản vẽ mới đọc ra 1, nghĩa là bản vẽ đang dùng kiểu in theo màu, tức tệp .ctb. Trong kiểu in theo màu, mỗi chỉ số màu được gán sẵn một bề rộng khi in, và bề rộng đó thắng bề rộng bạn đặt cho layer. Muốn layer làm chủ thì mở bảng kiểu in, chọn hết các màu rồi đặt cột Lineweight về Use object lineweight. AutoCAD cài xong đã có sẵn acad.ctb, monochrome.ctb và Grayscale.ctb trong thư mục Plot Styles, không phải đi xin ở đâu.
Bộ lệnh layer nên thuộc
Ngoài bảng Layer Properties Manager, AutoCAD còn cả một nhóm lệnh gõ thẳng để bật, tắt, khoá và đóng băng layer; danh sách đầy đủ kèm cách dùng từng lệnh nằm ở bài tổng hợp các lệnh về layer trong CAD. Mở bảng quản lý bằng LA. Tệp acad.pgp của bản 2026 còn giữ nguyên các lối tắt quen thuộc: LA ra LAYER, LT ra LINETYPE, LW ra LWEIGHT, MA ra MATCHPROP, LAS và LMAN cùng ra LAYERSTATE.

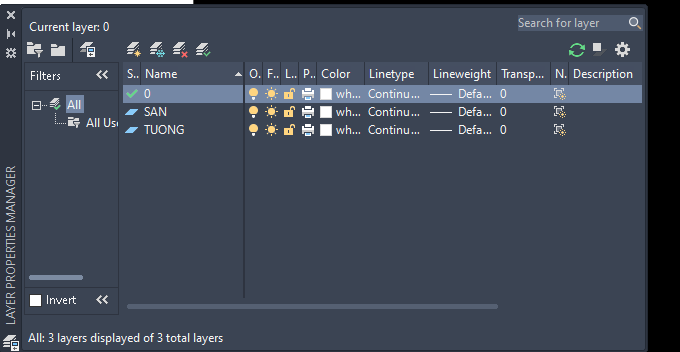

Bảng Layer Properties Manager trên AutoCAD 2026. Cột Description nằm cuối cùng, đây là chỗ ghi nghĩa tiếng Việt cho từng layer.
| Lệnh | Làm gì |
|---|---|
| LAYOFF | Tắt layer của đối tượng bạn chọn |
| LAYON | Bật lại toàn bộ layer đang tắt |
| LAYISO | Chỉ giữ lại layer của đối tượng đã chọn, ẩn hoặc khoá phần còn lại |
| LAYUNISO | Trả lại trạng thái trước khi dùng LAYISO |
| LAYFRZ | Đóng băng layer của đối tượng bạn chọn |
| LAYTHW | Rã băng toàn bộ layer |
| LAYLCK | Khoá layer của đối tượng bạn chọn |
| LAYULK | Mở khoá layer |
| LAYMCUR | Lấy layer của đối tượng đã chọn làm layer hiện hành |
| LAYCUR | Chuyển đối tượng đã chọn sang layer hiện hành |
| LAYMCH | Chuyển đối tượng sang layer của một đối tượng khác |
| LAYMRG | Gộp layer này vào layer kia rồi xoá layer nguồn |
| LAYDEL | Xoá layer cùng toàn bộ đối tượng nằm trên nó |
| LAYWALK | Xem lần lượt từng layer để biết layer nào chứa gì |
| COPYTOLAYER | Chép đối tượng sang layer khác, bản gốc vẫn còn |
| LAYVPI | Đóng băng layer ở mọi khung nhìn trừ khung đang làm |
| LAYTRANS | Dịch bộ layer của bản vẽ nhận được sang bộ layer của bạn |
| LAYERSTATE | Lưu và gọi lại trạng thái bật, tắt, đóng băng của cả bộ layer |
Trong bảng trên, LAYMRG là lệnh đáng nhớ nhất khi phải dọn một bản vẽ có mười lăm layer cùng nghĩa: nó đẩy hết đối tượng sang layer đích rồi xoá layer nguồn trong một lượt, cách làm từng bước có ở bài cách gộp nhiều layer thành một.
Bảng lệnh chép tay lưu truyền lâu nay có một lỗi cần sửa: lệnh mở khoá layer thường bị viết thành LAYUNLK. Tên đúng là LAYULK. Gõ tên sai vào AutoCAD 2026, nhật ký lệnh ghi lại đúng một dòng:
Unknown command "LAYUNLK". Press F1 for help.

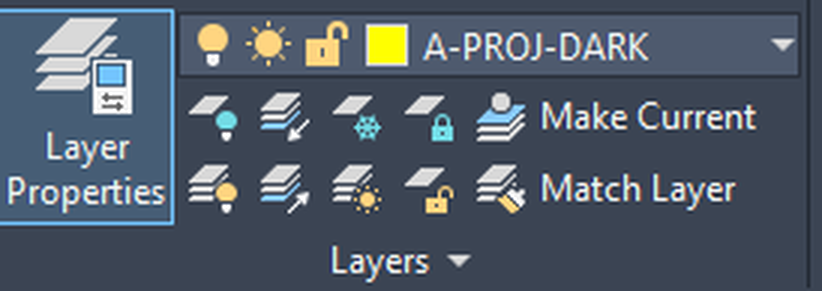

Bảng Layers trên thẻ Home. Nút Make Current chính là LAYMCUR, Match Layer chính là LAYMCH.
Dựng một lần rồi dùng mãi
Bỏ ra hai mươi phút thiết lập layer trong AutoCAD cho tử tế thì không nên lặp lại mỗi lần mở bản vẽ mới. Có ba cách cất giữ, dùng chồng lên nhau càng tốt.
Lưu thành tệp mẫu .dwt
Dựng xong bộ layer, kèm luôn kiểu chữ và kiểu kích thước, rồi lưu lại bằng Save As với kiểu tệp AutoCAD Drawing Template. Từ đó mỗi bản vẽ mới bắt đầu đã có sẵn mọi thứ. Nhớ dựng từ acadiso.dwt nếu bạn vẽ theo milimét: bản vẽ mới trên máy thử ra MEASUREMENT bằng 0 và INSUNITS bằng 1, tức đang theo hệ inch.
Lưu trạng thái bằng LAYERSTATE
Tệp mẫu giữ danh sách layer, còn LAYERSTATE giữ chuyện layer nào đang bật, đang tắt, đang đóng băng. Rất hợp khi in: một trạng thái cho mặt bằng kiến trúc, một trạng thái cho mặt bằng điện, đổi qua lại bằng hai cú bấm thay vì tắt tay mười lăm layer.
Nắn bản vẽ người khác gửi bằng LAYTRANS
Nhận bản vẽ từ đơn vị khác, layer tên loạn xạ, đừng sửa tay từng cái. Lệnh LAYTRANS cho phép ánh xạ layer của họ sang layer của bạn, rồi chạy một lượt. Có thể lưu bảng ánh xạ lại để lần sau nhận bản vẽ của cùng đơn vị đó thì chạy tiếp.
Những chỗ bản cũ ghi lệch với chính ảnh của nó
Bản cũ liệt kê thông số bằng chữ, nhưng lại kèm ảnh chụp bảng layer thật. Đối chiếu hai bên thì lệch ở sáu chỗ. Ảnh là bằng chứng, nên bảng trong bài này chép theo ảnh.
Ảnh gốc của bộ layer kiến trúc. Cột Lineweight ghi 0.05 mm và 0.25 mm, không phải 0.09 mm và 2.5 mm như phần chữ.
| Layer | Bản cũ chép | Ảnh chụp thật |
|---|---|---|
| A-ANNO-HATCH | 0.09 mm | 0.05 mm |
| A-ANNO-SYMBOL và A-ANNO-TEXT | 2.5 mm | 0.25 mm |
| A-PROJ-DARK | màu 3, nét 0.25 mm | vàng, nét 0.50 mm |
| A-SECT-STELL | màu 6 | đỏ |
| C-ANNO-HATCH | 0.5 mm | 0.05 mm |
| C-PROJ-THIN | màu 9, nét 0.15 mm | màu 8, nét 0.18 mm |
Ngoài ra bản cũ bỏ sót hẳn layer A-SECT-DOOR màu 140, có trong ảnh nhưng không có trong danh sách chữ. Riêng A-TEMP thì hai bên vênh nhau: chữ ghi màu 9, ảnh hiện màu trắng. Bảng trong bài này lấy màu 9 cho layer nháp, vì màu xám nhạt dễ phân biệt với nét vẽ chính hơn.
Video hướng dẫn
Video dưới đây đi qua thao tác tạo bộ layer tiêu chuẩn ngay trong AutoCAD, xem kèm sẽ dễ hình dung hơn phần bảng biểu ở trên.
Câu hỏi thường gặp
Có xoá được layer 0 và Defpoints không
Không xoá được layer 0, AutoCAD giữ nó làm layer gốc cho khối. Defpoints do lệnh ghi kích thước tự sinh ra và có tính chất riêng là không in ra giấy, nên nhiều người mượn nó để chứa nét dựng hình. Cách sạch hơn là dùng một layer riêng như A-TEMP rồi tắt cột Plot của nó.
Bảng layer mở ra là bảng neo, muốn hộp thoại kiểu cũ thì làm sao
Đặt biến LAYERDLGMODE về 0. Khi đó lệnh LAYER mở một hộp thoại phải bấm OK mới đóng, giống bản AutoCAD đời cũ. Mặc định của bản 2026 là 1, tức bảng neo để mở suốt lúc làm việc.
Vì sao danh sách layer đôi khi không tự sắp xếp
Vì biến MAXSORT. Trên máy thử nó bằng 1000, nghĩa là AutoCAD chỉ sắp xếp khi số tên cần sắp không quá 1000. Bản vẽ có nhiều hơn thế thì danh sách hiện theo thứ tự tạo. Tăng MAXSORT lên là xong.
Thiết lập layer trong AutoCAD LT có làm được như vậy không
Máy thử nghiệm của bài này chỉ có bản đầy đủ, không cài LT, nên tôi không kiểm được từng lệnh trên LT. Phần đặt tên, màu, kiểu nét và bề rộng nét thì LT làm được vì đó là chức năng lõi. Còn nhóm lệnh LAYWALK, LAYMRG, LAYDEL và LAYTRANS thì bạn nên tự gõ thử trên máy mình trước khi dựa vào.
Đặt bề rộng nét cho layer rồi có cần đặt cho đối tượng nữa không
Không, và không nên. Giữ CELWEIGHT ở -1 để đối tượng luôn lấy bề rộng theo layer. Đặt cứng vào đối tượng thì sau này đổi bề rộng của layer sẽ không kéo theo, và người khác sẽ mất rất nhiều thời gian mới hiểu vì sao hai nét cùng layer lại in ra khác nhau.
