Lệnh Multileader Style trong Autocad - Tạo ghi chú.
1. Cách gọi lệnh Mutileader Style trong Autocad.
2. Cách gọi lệnh Multileader Style trong Autocad.
Lệnh QUICK LEADER dùng để tạo nhanh đường dẫn và sự ghi chú thích cho đường dẫn.
3. Sơ đồ thực hiện lệnh Multileader Style trong Autocad.
4. Giải thích câu lệnh.
Tại dòng “Enter first line of annotation text
5. Các lựa chọn.
Command: QLEADER (LE) ¿.
Specify first leader point, or [Settings]
Lệnh Multileader Style trong Autocad - Tạo ghi chú.

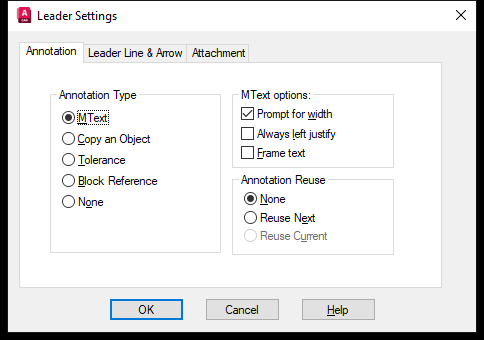

A: Trang Annotation: Gán dạng dòng chú thích cho đường dẫn, xác định các lựa chọn đoạn văn bản .
Annotation Type: Gán dạng dòng chú thích.
Mtext: Dòng chú thích được tạo là đoạn văn bản.
Copy an Object: Copy đoạn văn bản, dòng chữ, dung sai hoặc đối tượng tham chiếu là Block.
Tolerance: Hiển thị hộp thoại Tolerance, trên hộp thoại này có thể tạo ký hiệu, giá trị sai lệch hình dáng, vị trí và liên kết với đường dẫn chú thích.
Block Reference: Chèn một Block vào đường dẫn chú thích.
None: Tạo đường dẫn không có dòng chú thích.
MText Options: Gán các lựa chọn đoạn văn bản, các lựa chọn chỉ sử dụng được khi các đối tượng được chọn là đoạn văn bản.
Prompt for Width: Xuất hiện dòng nhắc để nhập chiều rộng đoạn văn bản.
Always Left Justify: Đoạn văn bản dòng chú thích được canh lề trái.
Frame Text: Tạo khung bao quanh dòng chữ chú thích.
Annotation Reuse: Gán lựa chọn cho phép sử dụng lại dòng chú thích cho đường dẫn.
None: Không cho phép sử dụng lại dòng chú thích cho đường dẫn.
Reuse Next: Sử dụng lại dòng chú thích sắp tạo ra khi tạo các đường dẫn chú thích tiếp sau đó.
Reuse Current: Sử dụng lại dòng chú thích hiện hành.
Lệnh Multileader Style trong Autocad - Tạo ghi chú.

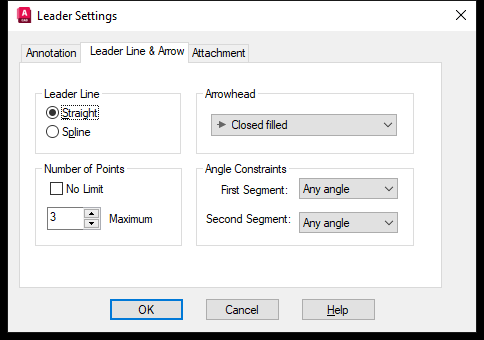

B: Trang Leader line & arrow: Gán dạng dòng chú thích cho đường dẫn, xác định các lựa chọn đoạn văn bản.
Leader Line: Gán định dạng đường dẫn và dấu mũi tên.
Straight: Các phân đoạn tạo đường dẫn là các đoạn thẳng.
Spline: Tạo đường dẫn là Spline.
Number of Points: Gán số điểm cho đường dẫn chú thích. Tức là số điểm kích chọn trước khi xuất hiện dòng nhắc nhập dòng chú thích. Khi đánh dấu chọn vào ô No Limit thì số điểm kích chọn trước khi xuất hiện dòng nhắc nhập dòng chú thích là không giới hạn.
Arrowhead: Chọn dấu mũi tên cho đường dẫn.
Angle Constraints: Gán góc giữa đoạn thẳng thứ nhất và đoạn thẳng thứ hai của đường dẫn chú thích.
First Segment: Gán góc giữa các phân đoạn đường dẫn chú thích.
Second Segment: Gán góc cho phân đoạn thư hai thuộc đường dẫn chú thích.
Lệnh Multileader Style trong Autocad - Tạo ghi chú.
C: Trang Attachment: Gán vị trí liên kết cho đường dẫn chú thích và đoạn văn bản chú thích.
Text on left side: Gán vị trí cho đoạn văn bản chú thích nằm bên trái.
Text on right side: Gán vị trí cho đoạn văn bản chú thích nằm bên phải.
Top of Top Line: Liên kết cho đường dẫn chú thích tại vị trí Top của Top Multiline Text Line.
Middle of Top Line: Liên kết cho đường dẫn chú thích tại vị trí Middle của Top Multiline Text Line.
Middle of Multiline Text: Liên kết cho đường dẫn chú thích tại vị trí Middle của Multiline Text Line.
Middle of Bottom Line: Liên kết cho đường dẫn chú thích tại vị trí Middle của Bottom Multiline Text Line.
Bottom of Bottom Line: Liên kết cho đường dẫn chú thích tại vị trí Bottom của Bottom Multiline Text Line.
Underline Bottom Line: Gạch dưới hay không gạch dưới dòng chữ chú thích.
6. Ví dụ
Ghi đường dẫn chú thích cho đối tượng theo như hình (Hình X - 145):
Định dạng bản vẽ A4 tỉ lệ 1:1. Định dạng đường kích thước.
Dùng các lệnh vẽ cơ bản để vẽ đối tượng cần ghi kích thước.
Command: QLEADER (LE) ¿.
Specify first leader point, or [Settings]
Specify next point:
- Specify next point: Kích chọn điểm P3
- Specify text width <2.5>: ¿.
Enter first line of annotation text

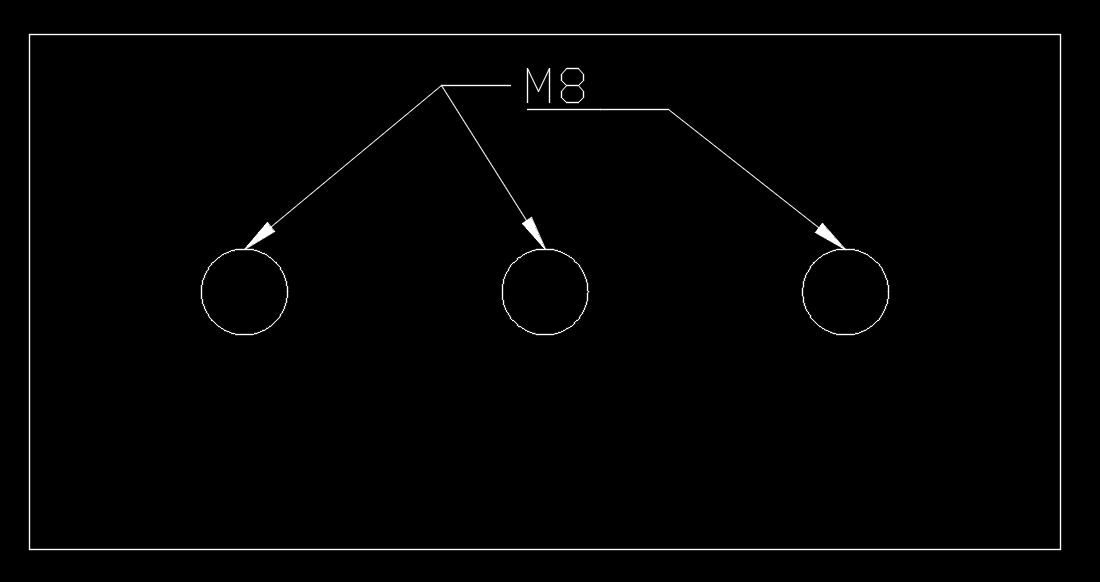

Dùng lệnh MULTILEADER tạo ghi chú có nhiều mũi tên trong AutoCAD rất nhanh và vô cùng tiện lợi
Chúc bạn thành công.
Xem thêm các lệnh trong Autocad tại đây
Xem thêm các khóa học Autocad của Trung Tâm tại đây
Các câu hỏi thường gặp về lệnh Multileader Style trong Autocad - Tạo ghi chú.
Dưới đây là một số câu hỏi thường gặp liên quan đến việc sử dụng lệnh Multileader Style (MTLSTYLE) trong AutoCAD để tạo ghi chú đa dạng và dễ dàng:
Làm thế nào để mở hộp thoại Multileader Style Manager?
Bạn có thể gõ lệnh "MLTSTYLE" hoặc "STYLE" trong dòng lệnh và nhấn Enter để mở hộp thoại Multileader Style Manager.
Làm thế nào để tạo một Multileader Style mới?
Trong hộp thoại Multileader Style Manager, nhấn nút "New" hoặc chọn một style hiện có để tạo một bản sao.
Sau đó, bạn có thể đặt tên cho style mới và tùy chỉnh các thuộc tính như độ dài của dòng ghi chú, kích thước vùng chứa văn bản, mũi tên, v.v.

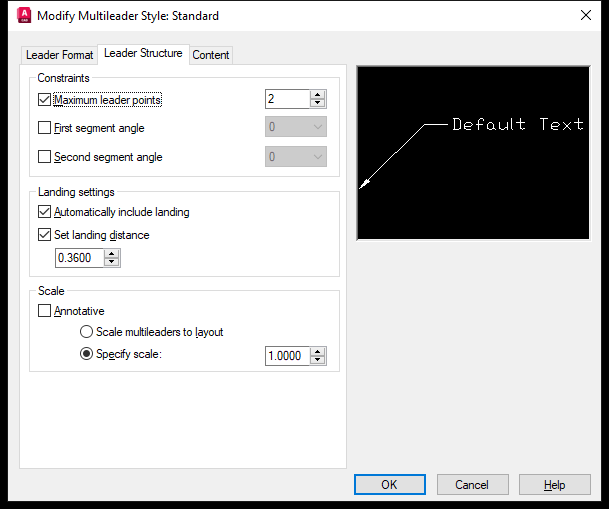

Làm thế nào để chỉnh sửa một Multileader Style?
Trong hộp thoại Multileader Style Manager, chọn một style và nhấn nút "Modify".
Tại đây, bạn có thể thay đổi các thuộc tính như kích thước, mũi tên, vùng chứa văn bản, v.v.
Làm thế nào để xóa một Multileader Style?
Trong hộp thoại Multileader Style Manager, chọn một style và nhấn nút "Delete".
Làm thế nào để áp dụng Multileader Style vào ghi chú?
Sau khi tạo hoặc chỉnh sửa một style, bạn có thể sử dụng nó bằng cách sử dụng lệnh "MLEADER" hoặc chọn nút "Multileader" trong thanh công cụ và sau đó chọn style bạn muốn sử dụng.
Làm thế nào để thay đổi nội dung văn bản trong Multileader?
Khi bạn tạo một ghi chú Multileader, sau khi chọn vị trí cho ghi chú, bạn có thể nhấn Enter để nhập nội dung văn bản trong hộp thoại Text Editor.
Bạn cũng có thể sử dụng các tùy chọn định dạng văn bản như in đậm, nghiêng, v.v.

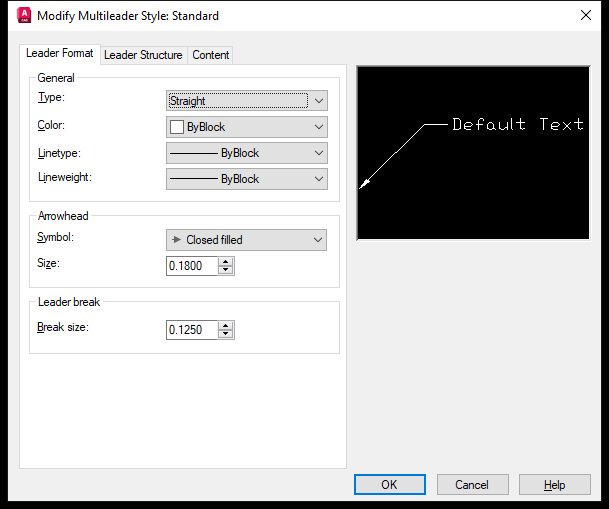

Làm thế nào để đặt màu sắc và linetype cho đường dẫn của Multileader?
Trong hộp thoại Multileader Style Manager, bạn có thể tùy chỉnh màu sắc và linetype cho đường dẫn bằng cách chọn style và chỉnh sửa các thuộc tính liên quan.
Làm thế nào để thay đổi mũi tên của Multileader?
Trong hộp thoại Multileader Style Manager, bạn có thể thay đổi mũi tên bằng cách chọn style và chỉnh sửa các tùy chọn mũi tên.
Làm thế nào để tạo ghi chú có đánh số?

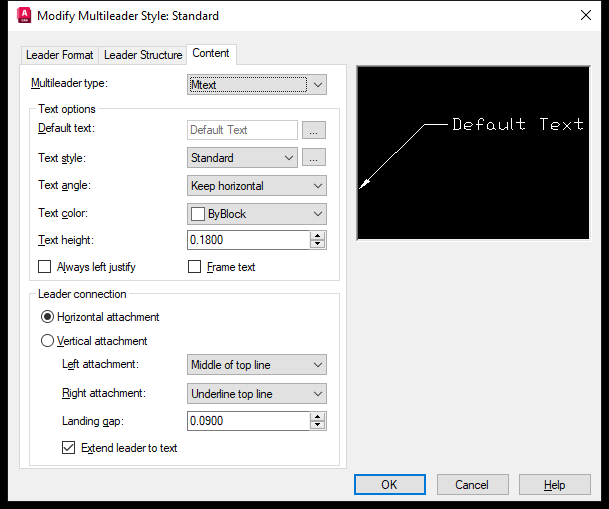

Bạn có thể sử dụng tùy chọn "Content type" trong hộp thoại Multileader Style Manager để chọn "Mtext" và sau đó sử dụng tùy chọn "Insert Field" trong hộp thoại Text Editor để chèn số đếm.
Làm thế nào để sử dụng các Multileader Style đã tạo trong các bản vẽ khác nhau?
Các Multileader Style bạn đã tạo sẽ được lưu trong file đuôi .DWS. Bạn có thể sử dụng lệnh "STYLE" và chọn "Load" để tải các style từ một file .DWS khác vào bản vẽ hiện tại.
Lệnh Multileader Style giúp bạn tạo các ghi chú linh hoạt và thẩm mỹ trong bản vẽ của mình.
