Thư viện autocad môi trường: 1 tệp DWG, 61 nhóm ký hiệu

Thư viện autocad môi trường n087 là một bản vẽ gom sẵn các ký hiệu dùng cho trạm xử lý nước và nước thải. Bài này mở gói ra đếm lại từng thứ, đọc thẳng nội dung ghi trong tệp, rồi nói rõ bộ này làm được việc gì và hụt ở đâu.

Tóm tắt. Tải về được đúng một tệp bản vẽ, tên n087.moitruong.dwg, nặng khoảng 7,97 MB, ghi ở định dạng DWG 2007. Toàn bộ hình nằm trên không gian mô hình, xếp thành ba mảng ô vuông có nhãn. Đếm được 61 tên nhóm khác nhau, trải từ van, co, tê, bơm chìm, máy thổi khí cho tới bể lắng, cột trao đổi ion và tủ điện. Phần lớn ký hiệu là khối động, bấm vào là hiện mũi tên để lật hướng. Mật khẩu giải nén ghi ngay trong khung tải bên dưới.

Trong thư viện autocad môi trường có đúng những gì

Các số dưới đây đọc thẳng từ gói tải ngày 3 tháng 9 năm 2026, không chép lại của bản cũ.

Hạng mục	Giá trị đếm được
Tệp trên Google Drive	7.808.744 byte, khoảng 7,45 MB
Ruột gói	Một tệp duy nhất, `n087.moitruong.dwg`, 8.355.232 byte
Mã định dạng	AC1021, tức DWG bản 2007
Ngày ghi của tệp	28 tháng 5 năm 2020
Nơi đặt hình	Toàn bộ trên không gian mô hình
Bố cục giấy	Chỉ có Layout1 và Layout2 mặc định, không có khung tên
Nhãn nhóm đọc được	61 tên khác nhau
Phông chữ khai trong tệp	8 tệp SHX kể cả tệp nét vẽ hệ thống, và 7 phông TrueType tiếng Việt bảng mã cũ
Khối đường kích thước	188 khối
Dòng ký tên trong bản vẽ	SƯU TẦM - TỔNG HỢP

Điểm cần biết trước khi tải: đây không phải một thư mục nhiều tệp DWG rời. Tất cả nằm gọn trên một bản vẽ, và bạn lấy hình bằng cách chép sang bản vẽ của mình. Cách gom như vậy có cái lợi là mở một lần thấy hết, nhưng cũng nặng máy hơn khi cuộn.

Toan canh ban ve thu vien autocad moi truong xep thanh ba mang o vuong

Hình 1. Toàn cảnh bản vẽ. Ba mảng ô vuông là ba nhóm ký hiệu chính. Cụm màu xanh lá bên phải là bộ cây xanh, trong tệp còn giữ dòng ghi nguồn của nó là một bản vẽ khác tên TREES1.DWG.

Danh mục ký hiệu đọc được trong bản vẽ

Bảng dưới xếp lại 61 nhãn theo khâu công việc, thay vì theo thứ tự chúng nằm trên bản vẽ. Tên giữ đúng như chữ ghi trong tệp.

Nhóm	Ký hiệu có trong bản vẽ
Van và phụ kiện đường ống	Van đồng, van nhựa, van bướm, van một chiều, van hai chiều, đồng hồ nước, co, tê, nối, nối đồng, rắc co, rắc co bông, bulong, eke giữ ống
Bơm và thiết bị quay	Bộ bơm chìm, bơm hoá chất, bơm định lượng, mô tơ giảm tốc, cánh khuấy, máy khuấy trộn dạng chìm
Cấp khí	Máy thổi khí, máy nén khí, đĩa thổi khí, giàn ống khí, quạt gió, quạt li tâm, ký hiệu bọt khí, sơ đồ lắp cụm máy thổi khí
Bể và cột xử lý	Bể lắng đứng, bể lọc nổi, bể lọc áp lực, bồn lọc, bồn lọc áp lực, cột lọc tinh, cột trao đổi ion, chụp lọc, vật liệu đệm
Hoá chất	Bồn pha hoá chất, bồn đựng hoá chất, bộ hoá chất keo tụ, bồn inox đứng, bồn inox nằm
Bùn và rác	Máy ép bùn, trống xoay tách rác, máy lọc bụi quay, máy lọc giấy vụn
Điện điều khiển	Tủ điện, mạch điều khiển, mạch động lực
Phụ trợ và ký hiệu chung	Đài nước, hộp cứu hoả, ống cứu hoả, tủ chứa dụng cụ sửa chữa, nắp kỹ thuật, nắp tole, ký hiệu cao độ, ký hiệu hướng chiếu, cây xanh

Một số nhóm có nhiều biến thể xếp cạnh nhau. Riêng van có hơn mười ô, mỗi ô một kiểu thân và một kiểu tay vặn. Nhóm eke giữ ống cũng vậy, có bản kẹp trên dầm, bản quai chữ U và bản bắt vào cột.

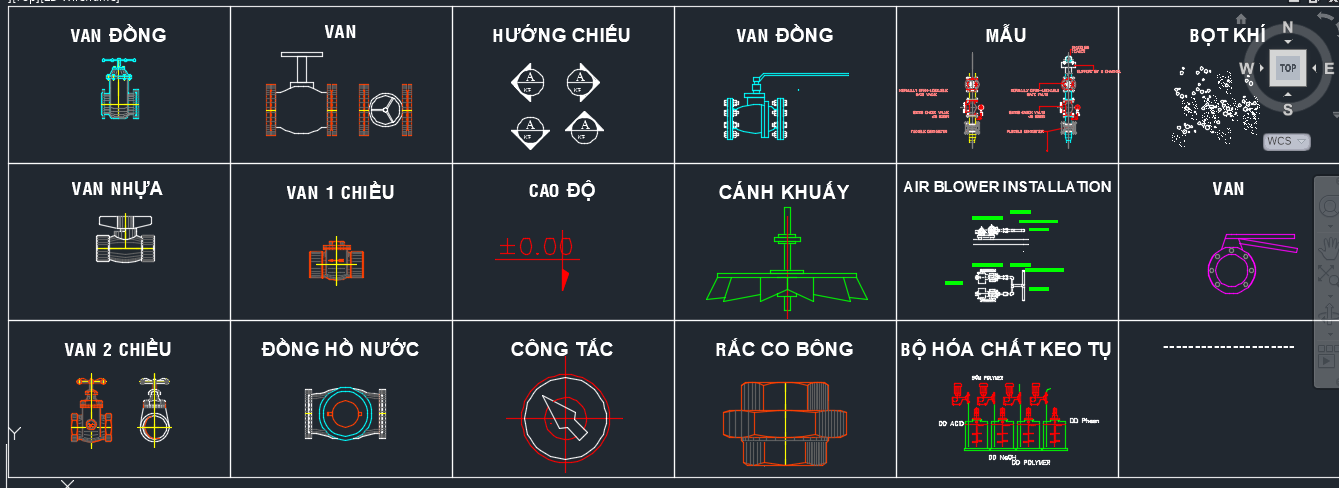

Cac o ky hieu van dong van nhua canh khuay va bo hoa chat keo tu

Hình 2. Mảng van và cụm hoá chất. Ô ghi AIR BLOWER INSTALLATION ở hàng giữa là sơ đồ lắp cụm máy thổi khí, nhãn tiếng Anh giữ nguyên như trong bản vẽ.

Phần đáng giá nhất: ký hiệu lật hướng được

Đây là chỗ bộ này hơn hẳn một tập hình vẽ tay. Đọc phần dữ liệu khối trong tệp thấy đủ các tham số của khối động: lật, xoay, kéo dài, co giãn, dịch chuyển và đổi trạng thái hiển thị. Chính vì vậy dưới mỗi ô đều có dòng nhắc bấm vào hình để hiện mũi tên đổi hướng.

Với người vẽ tuyến ống thì tính năng lật tiết kiệm rất nhiều thời gian. Một cái van chèn xuống có thể quay đầu ngay tại chỗ, không cần lệnh xoay rồi căn lại điểm nối. Nếu bạn chèn ký hiệu mà không thấy mũi tên, hãy chọn nó rồi nhìn bảng thuộc tính xem có mục dành riêng cho khối động không.

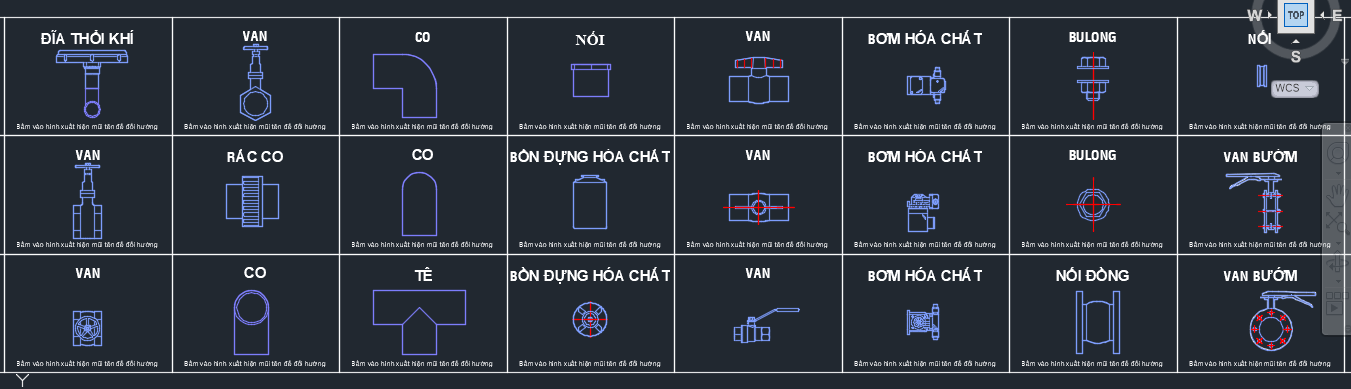

Cac o van co te bulong deu ghi dong nhac bam vao hinh de doi huong

Hình 3. Dòng chữ nhỏ dưới mỗi ô là lời nhắc của người dựng bộ này. Nó cho biết ô đó là khối động chứ không phải hình chết.

Hình 4. Dây chuyền xử lý nước thường gặp và ký hiệu tương ứng trong gói. Bộ này phủ khá kín phần thiết bị, nên dựng sơ đồ công nghệ là nhanh nhất.

Tải bộ thư viện autocad môi trường

Tải về

Thư viện CAD ngành môi trường n087 — 1 tệp DWG

Ký hiệu trạm xử lý nước và nước thải: van, bơm, thiết bị cấp khí, bể lọc, bồn hoá chất và tủ điện, gom trên một bản vẽ.

Định dạng DWG 2007
Dung lượng 7,97 MB sau khi giải nén
Số tệp 1

Tải bộ thư viện

Mật khẩu giải nén: xaydungso.vn

Bộ này hụt ở đâu

Nói cho công bằng thì gói mạnh về ký hiệu thiết bị nhưng mỏng ở phần hồ sơ. Bốn chỗ hụt sau nên biết trước khi tải.

Không có bản vẽ mặt bằng trạm xử lý hoàn chỉnh. Bạn nhận được các mảnh ghép, còn việc bố trí vẫn phải tự làm.
Hai bố cục giấy trong tệp đều để trống, không khung tên, không cấu hình in. Muốn in phải tự dựng lại từ đầu.
Không kèm thuyết minh hay bảng tính công suất. Kích thước ghi trên hình chỉ để vẽ, không thay được số liệu thiết kế.
Tệp ghi năm 2020, thiết bị theo catalogue thời đó. Chọn máy thật vẫn phải tra tài liệu của hãng đang bán.

Bản vẽ khai bảy phông TrueType tiếng Việt kiểu cũ, gồm VNAVAN, VAVON, VHARIAL, VHTIME và ba phông họ VHELV. Trong tệp còn nguyên hai chú thích van gõ theo bảng mã cũ, máy nào thiếu phông sẽ đọc ra chuỗi vô nghĩa thay vì chữ thường mở và thường đóng. Các nhãn ô lớn thì dùng Arial nên vẫn hiện đúng.

O may thoi khi eke giu ong va bo bom chim trong thu vien

Hình 5. Bốn ô bơm chìm nằm lẫn với eke giữ ống, máy thổi khí, rắc co và tê. Bản cũ chú thích cả mảng này là máy bơm, thực tế chỉ non nửa số ô là bơm.

Cách lấy ký hiệu ra dùng cho sạch

Đừng chèn nguyên tệp thư viện vào bản vẽ đang làm. Làm thế là kéo theo 188 khối đường kích thước, cả bộ phông lạ và lớp của người khác. Trình tự dưới đây gọn hơn.

Mở tệp thư viện thành một cửa sổ riêng, tìm ô mình cần trên mảng ký hiệu.
Chọn ký hiệu đó rồi chép sang bản vẽ của bạn, hoặc tách ra một tệp riêng bằng lệnh WBLOCK nếu định dùng lại nhiều lần.
Đặt điểm chèn ngay tại tim ống hoặc tim thiết bị, để sau này bắt điểm cho khớp tuyến.
Chèn xong hãy đo thử một chi tiết đã biết kích thước, đối chiếu với đơn vị bản vẽ của bạn trước khi nhân bản hàng loạt.
Chạy PURGE để bỏ kiểu chữ, lớp và kiểu kích thước đi theo mà bạn không dùng.
Nếu chữ trong ký hiệu vỡ dấu, xử lý phông trước, đừng gõ đè lên chữ cũ.

Hiện tượng	Vì sao	Cách xử lý
Chữ hiện thành ký tự lạ có dấu móc	Phông tiếng Việt bảng mã cũ chưa có trên máy	Cài bộ phông đó vào Windows, hoặc đổi kiểu chữ sang phông Unicode rồi gõ lại
Đặt phông thay thế rồi chữ vẫn sai	Biến FONTALT chỉ áp cho phông SHX, không áp cho TrueType	Khai phông thay trong bảng ánh xạ phông của bản vẽ
Chèn ký hiệu vào thấy quá to hoặc quá nhỏ	Đơn vị bản vẽ đích khác đơn vị của tệp thư viện	Đo lại một chi tiết đã biết, rồi đặt tỉ lệ chèn cho khớp
Bấm vào ký hiệu không thấy mũi tên lật	Đối tượng đã bị phá khối, hoặc chỉ chọn một nét bên trong	Chọn lại nguyên khối, kiểm trong bảng thuộc tính xem còn tham số động không
Bản vẽ cuộn chậm, chọn hình hay bắt nhầm	Đã chèn cả tệp thư viện vào bản vẽ làm việc	Chỉ chép ký hiệu cần dùng, giữ tệp thư viện ở cửa sổ riêng

Câu hỏi thường gặp

Mật khẩu giải nén bộ n087 là gì

Là xaydungso.vn, gõ đúng chữ thường và giữ nguyên dấu chấm. Mật khẩu có phân biệt hoa thường. Mỗi gói trên trang có một mật khẩu riêng, không có chuỗi dùng chung cho mọi gói.

Tải về được bao nhiêu tệp bản vẽ

Đúng một tệp, tên n087.moitruong.dwg, khoảng 7,97 MB. Toàn bộ ký hiệu nằm trên cùng bản vẽ đó, xếp thành ba mảng ô vuông có nhãn.

Mở được trên AutoCAD bản nào

Tệp ghi ở định dạng DWG 2007. Đây là định dạng cũ, các bản AutoCAD đời sau đều mở trực tiếp, không cần chuyển đổi. Đó là định dạng ghi của tệp, không liên quan tới phiên bản phần mềm bạn đang chạy.

Vì sao có chỗ chữ trong bản vẽ bị vỡ dấu

Vì người dựng dùng phông tiếng Việt bảng mã cũ cho một số chú thích nhỏ. Máy nào không cài đúng phông sẽ hiện ra chuỗi ký tự lạ. Các nhãn ô lớn dùng Arial nên không dính lỗi này.

Bộ này dùng cho hồ sơ nộp được không

Dùng làm ký hiệu trên sơ đồ công nghệ và mặt bằng bố trí thiết bị thì được. Nhưng bản vẽ không kèm khung tên, không có bố cục in và không có số liệu tính toán, nên phần hồ sơ vẫn phải tự dựng.

Ký hiệu trong bộ có theo tiêu chuẩn nào không

Bản vẽ tự ghi là sưu tầm và tổng hợp, không dẫn tiêu chuẩn nào. Khi đưa vào hồ sơ chính thức, hãy đối chiếu lại ký hiệu với tiêu chuẩn mà chủ đầu tư yêu cầu, rồi sửa cho thống nhất trong cả tập bản vẽ.
