File cad cửa sắt kéo n090 là một bản vẽ chi tiết cho bộ cửa xếp của nhà dân dụng. Bài này mô tả đúng thứ có trong tệp tải về: một bộ cửa 3400 x 2700, quy cách từng loại thép, hốc chờ chừa sẵn trong tường, và cả những phần bản vẽ không có. Cổng sắt và hàng rào ngoài ngõ nằm ở thư viện cad cổng sắt và hàng rào.
Tóm tắt. Mật khẩu giải nén của riêng gói này là autocad123. Bên trong đúng một tệp DWG nặng 78 KB, định dạng DWG 2013. Bản vẽ có mặt đứng cửa xếp, mặt cắt bằng qua thân cửa và mặt cắt đứng ở biên cánh. Cửa rộng thông thuỷ 2800, cao 2700, mỗi bên tường chừa hốc 300 để cánh co vào. Đây là bản vẽ chi tiết cho một bộ cửa, không phải bộ thư viện nhiều mẫu.
Trong gói file cad cửa sắt kéo có đúng những gì
Các con số dưới đây đọc thẳng từ tệp tải về ngày 2 tháng 9 năm 2026.
| Hạng mục | Giá trị đọc được |
|---|---|
| Tệp trên Google Drive | 126.080 byte, khoảng 123 KB, đuôi RAR |
| Kho nén tải về | RAR5, mật khẩu autocad123 |
| Kèm theo | Một ảnh JPG hướng dẫn không cần dùng tới, 81.356 byte |
| Tệp bản vẽ | n090.cuasat.dwg, 79.712 byte, khoảng 78 KB |
| Định dạng | AC1027, tức DWG 2013 |
| Lưu lần cuối bằng | AutoCAD 2015, bản dựng J.51, ngày 30 tháng 5 năm 2020 |
| Nội dung | Một bộ cửa xếp, ghi rõ số lượng 1 bộ |
Hình 1. Toàn cảnh tệp khi mở ra. Giữa hình là mặt đứng cửa xếp hai cánh. Bên phải là mặt cắt 4-4 cắt dọc qua biên cánh. Dưới cùng là mặt cắt 3-3, tức mặt cắt bằng qua thân cửa.
Ba hình chiếu có trong bản vẽ
Mặt đứng là hình chính, vẽ cả hai cánh ở trạng thái đóng kín. Mặt cắt 3-3 cắt ngang thân cửa ở khoảng giữa chiều cao, cho thấy hai hốc chờ trong tường và bề dày tường. Mặt cắt 4-4 cắt dọc ở biên cánh, cho thấy thanh ray trên và chiều cao cánh.
Một tiêu đề thừa không có hình đi kèm
Trên cùng bản vẽ còn sót dòng chữ mặt cắt 2-2 kèm nét gạch chân, nhưng không có hình nào ở đó. Trong bản vẽ cũng không có đường cắt số 2. Dấu hiệu này cho thấy tệp được cắt ra từ một bộ hồ sơ lớn hơn, và người cắt mang theo cả tiêu đề của hình bên cạnh. Bạn cứ xoá dòng đó đi, không mất gì cả.
Quy cách thép ghi trong bản vẽ
Người vẽ ghi nhãn cho bốn loại vật liệu và một kiểu liên kết. Đây là phần đáng giá nhất của tệp, vì nó cho bạn một bộ tiết diện đã dùng được ngoài thực tế thay vì phải tự đoán.
| Nhãn trong bản vẽ | Bộ phận | Vai trò |
|---|---|---|
| Thép U50x30x3 | Khung bao và thanh ray trên | Đỡ toàn bộ cánh, dẫn hướng cho cánh chạy |
| Thép 15x10x2 | Nan đứng | Thân cánh, nan xếp liền nhau kín mặt cửa |
| Thép dẹt 12x2.5 | Thanh giằng chéo | Nối các nan thành giàn hình thoi để cánh co lại |
| Lá hoa tôn dày 0.5mm | Tấm trang trí | Phần tạo hình trên mặt cánh |
| Chốt thép D8 | Chốt xoay | Chốt tại nút giằng, cho hai thanh chéo xoay tương đối |
| Thép chẻ đuôi cá | Liên kết vào tường | Neo khung cửa vào khối xây hai bên |

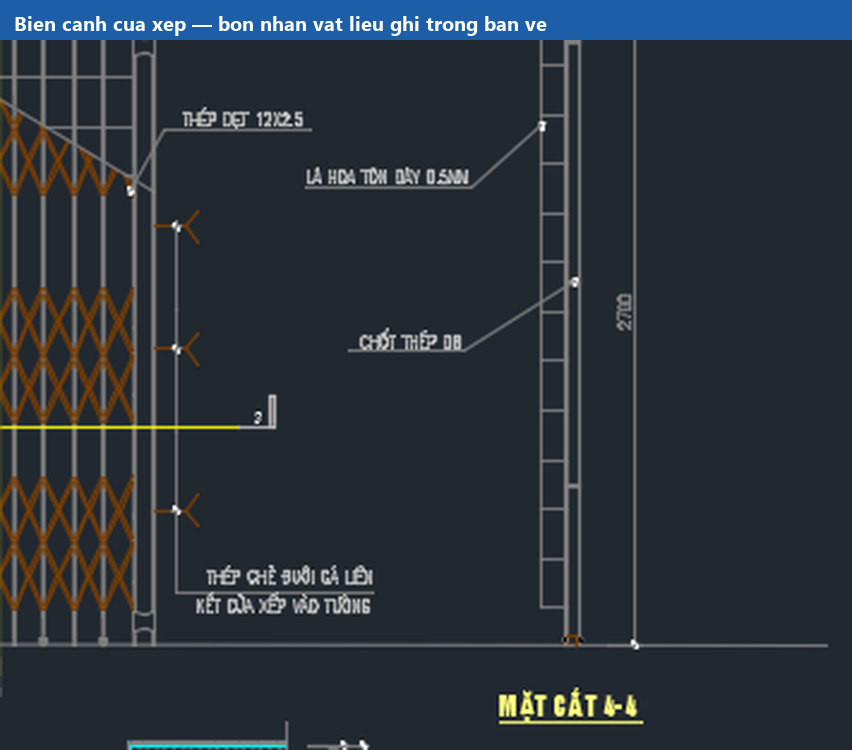

Hình 2. Phóng to vùng biên cánh. Bốn đường dẫn chỉ vào thanh giằng chéo dẹt 12x2.5, lá hoa tôn 0.5mm, chốt thép D8 và thép chẻ đuôi cá neo vào tường. Bên phải là mặt cắt 4-4 với chiều cao 2700.
Vì sao cửa này gọi là cửa xếp
Cùng một loại cửa mà nghề gọi bằng mấy tên: cửa xếp, cửa kéo, cửa sắt kéo. Bản vẽ trong gói ghi tiêu đề là cửa xếp. Cách hoạt động nằm ở bộ giằng chéo: các nan đứng không dính cứng vào nhau mà nối qua những thanh dẹt bắt chốt xoay. Khi bạn kéo, giàn hình thoi bẹp lại, kéo các nan sát vào nhau, và cả cánh co về một phía.
Đây là chỗ khác hẳn cửa trượt và cửa cuốn. Cửa trượt có cánh cứng chạy trên ray, cần chỗ trống bằng đúng bề rộng cánh ở bên cạnh. Cửa cuốn thì cuốn thân lên trục phía trên, cần hộp kỹ thuật ở đầu cửa. Cửa xếp không cần hai thứ đó, đổi lại phải chừa hốc sẵn trong tường cho cánh co vào.
Chân nan có bánh xe, nhưng không có chi tiết ray nền
Ở chân mặt đứng, mỗi nan kết thúc bằng một vòng tròn nhỏ đặt trên đường nền. Đó là bánh xe chạy dưới. Bản vẽ dừng ở mức ký hiệu, không có hình chi tiết bánh xe, không có mặt cắt ray nền và không có hố ray. Nếu hồ sơ của bạn cần phần đó thì phải vẽ bổ sung.
Kích thước cửa và hốc chờ hai bên tường
Mặt cắt 3-3 là hình quan trọng nhất với người làm phần thô, vì nó quyết định kích thước chừa lỗ. Chuỗi kích thước ở đó ghi ba con số: 300, rồi 2800, rồi 300, tổng cộng 3400. Bề dày khối xây hai bên ghi ba lớp 110, cộng lại 330.
Hình 3. Sơ đồ kích thước đọc từ mặt cắt 3-3. Bề rộng thông thuỷ 2800 là phần đi lại được. Hai hốc 300 là chỗ cánh co vào khi mở hết. Người xây phải chừa lỗ 3400 chứ không phải 2800.
Con số nào là số phải nhớ
Nhầm giữa 2800 và 3400 là lỗi tốn tiền nhất ở loại cửa này. Thợ nề quen chừa lỗ đúng bằng bề rộng đi lại. Với cửa xếp thì lỗ phải rộng thêm hai hốc, nếu không cánh mở hết vẫn thò ra che mất một phần lối đi. Trước khi xây, hãy chốt con số 3400 với bên làm cửa và ghi thẳng lên bản vẽ kiến trúc.
Chiều cao 2700 thì dễ hơn, vì thanh ray trên bắt vào lanh tô. Bạn chỉ cần bảo đảm cao độ đáy lanh tô đủ chỗ cho thanh U50x30x3 và khe hở lắp dựng. Nếu gia chủ có quan tâm phong thuỷ, hãy đối chiếu kích thước thông thuỷ với thước lỗ ban trước khi xây, chỉnh lúc này còn dễ.
Tải gói và giải nén
File cad cửa sắt kéo n090, một tệp DWG
Bản vẽ chi tiết một bộ cửa xếp hai cánh 3400 x 2700, có mặt đứng, mặt cắt bằng, mặt cắt biên cánh và nhãn quy cách thép.
- Định dạng DWG 2013
- Dung lượng 123 KB khi nén, 78 KB sau giải nén
- Số tệp 1 tệp DWG
Mật khẩu giải nén: autocad123
Bỏ qua ảnh hướng dẫn trong gói. Gói có kèm một ảnh JPG bảo bạn ra Google tìm một bài toán hình học rồi kéo xuống cuối bài để lấy mật khẩu. Đường vòng đó không cần nữa. Mật khẩu in ngay trong khung tải phía trên, và nó là mật khẩu riêng của gói n090 chứ không dùng chung cho các gói khác trên trang.
Mở tệp trên AutoCAD 2026
Định dạng tệp và phiên bản phần mềm
Tệp ghi ở định dạng DWG 2013, nên AutoCAD 2013 trở lên mở thẳng. Bản cũ hơn thì phải hạ định dạng xuống, hoặc nhờ người có bản mới lưu lại bằng Save As. Cần phân biệt: đây là định dạng của tệp, không phải phiên bản phần mềm bạn đang chạy. AutoCAD 2026 vẫn ghi ra DWG 2018, mở tệp 2013 không có gì trở ngại.
Phông chữ tiếng Việt trong tệp
Tệp có ghi kèm danh sách phông nó cần. Ngoài arial.ttf và bigfont.shx là hai thứ máy nào cũng có, tệp còn cần chhbg.shx. Đây là phông bigfont tiếng Việt do người dùng cài thêm chứ không đi kèm bộ cài AutoCAD. Trên máy chúng tôi kiểm, các phông gốc của Autodesk đều mang ngày 4 tháng 7 năm 2025 theo bộ cài, còn chhbg.shx mang ngày 13 tháng 12 năm 2008, tức là chép tay vào sau.
Máy nào không có phông đó thì khi mở tệp, AutoCAD sẽ bật hộp thoại hỏi thay phông. Bạn chọn tạm một phông bigfont khác cũng xem được hình, nhưng dấu tiếng Việt trong nhãn có thể hiện sai. Muốn chữ đúng như bản gốc thì chép chhbg.shx vào thư mục Fonts của AutoCAD rồi mở lại.
Kiểm đơn vị trước khi chèn
Bản vẽ dùng đơn vị milimét, thấy rõ qua chuỗi kích thước 2800 và 3400. Trước khi chép cửa sang hồ sơ của bạn, hãy đo thử bề rộng thông thuỷ bằng lệnh DIST. Nếu số đo ra không phải 2800 thì hai bản vẽ khác đơn vị, phải dùng SCALE để đưa về cùng hệ trước khi ghép.
Bản vẽ này dùng được đến đâu
Nói thẳng cho đỡ mất thời gian: đây là bản vẽ chi tiết một bộ cửa, đủ để đưa vào hồ sơ kiến trúc nhà dân và đủ để nói chuyện với bên gia công. Nó không phải bản vẽ chế tạo của xưởng và cũng không phải bộ thư viện nhiều mẫu. Cần nhiều mẫu để so sánh thì xem thư viện cad cửa các loại.
| Việc bạn định làm | Gói này có giúp được không |
|---|---|
| Chèn hình cửa vào mặt đứng nhà | Được, mặt đứng vẽ đủ nan và giàn giằng |
| Chốt kích thước chừa lỗ phần thô | Được, mặt cắt 3-3 ghi rõ 300 và 2800 |
| Ghi quy cách thép để hỏi giá | Được, bốn tiết diện đều có nhãn |
| Vẽ chi tiết ray nền và bánh xe | Không, bản vẽ chỉ có ký hiệu vòng tròn ở chân nan |
| Bóc khối lượng thép | Không, bản vẽ không có bảng thống kê vật tư |
| Lấy chi tiết khoá và tay nắm | Không, chỉ vẽ vị trí, không có hình chi tiết |
| Tìm nhiều mẫu cửa để chọn | Không, gói chỉ có một bộ cửa |
Lỗi hay gặp khi dùng bản vẽ
| Hiện tượng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Gõ mật khẩu mà phần mềm báo sai | Dán mật khẩu nên dính thêm dấu cách ở cuối | Gõ tay autocad123, tất cả viết thường |
| Mở tệp thì bị hỏi thay phông | Máy chưa có chhbg.shx | Chọn tạm phông khác để xem hình, hoặc chép chhbg.shx vào thư mục Fonts |
| Nhãn tiếng Việt hiện sai dấu | Phông thay thế không khớp bảng mã của phông gốc | Gõ lại nhãn bằng kiểu chữ Unicode của hồ sơ bạn đang dùng |
| Chèn xong đo ra sai cỡ | Hồ sơ của bạn dùng đơn vị khác | Đo bề rộng bằng DIST, so với 2800, lệch thì SCALE lại |
| Xây xong cửa mở không hết | Chừa lỗ 2800 thay vì 3400 | Chốt lại kích thước chừa lỗ trước khi xây, cộng đủ hai hốc 300 |
| Trong bản vẽ có tiêu đề không có hình | Tệp cắt ra từ bộ hồ sơ lớn hơn | Xoá dòng chữ mặt cắt 2-2 thừa ở trên cùng |
Câu hỏi thường gặp
Cửa sắt kéo và cửa xếp có phải một không
Cùng một loại cửa, khác cách gọi theo vùng. Bản vẽ trong gói ghi tiêu đề là cửa xếp, còn tên file cad cửa sắt kéo là cách gọi quen của người tìm bản vẽ. Cả hai đều chỉ loại cửa có nan đứng nối bằng giàn giằng chéo, kéo được thì cả cánh co lại. Ảnh chụp thật của các mẫu cửa sắt đang dùng nhiều giúp bạn chốt kiểu dáng.
Gói có bao nhiêu mẫu cửa
Một mẫu. Bản vẽ ghi rõ số lượng 1 bộ. Cần cửa thông phòng hay cửa chính bằng gỗ thì có thư viện cad cửa gỗ. Gói này hợp với người đã chốt dùng cửa xếp và chỉ cần một bản vẽ chi tiết chuẩn.
Kích thước 3400 x 2700 có sửa được không
Sửa được, và nên sửa theo lỗ cửa thật của bạn. Bề rộng thì kéo dài hoặc rút ngắn giàn nan, giữ nguyên hai hốc chờ 300. Chiều cao thì đổi theo cao độ lanh tô. Chỉ có tiết diện thép là không nên tự giảm, vì nan mảnh quá thì cánh võng và giàn giằng bị kẹt.
Có cần AutoCAD bản đầy đủ mới mở được không
Không. Chúng tôi đọc danh sách lớp đối tượng ghi trong tệp và chỉ thấy các lớp gốc của AutoCAD, không có lớp riêng của bộ công cụ chuyên ngành nào. Tệp cũng không kèm LISP. Đây là hình vẽ hai chiều thuần tuý, nên AutoCAD LT mở bình thường, và một trình xem DWG cũng đủ nếu bạn chỉ cần nhìn.
