Vẽ xong cả bản vẽ, in thử ra giấy mới thấy mũi tên quá to và chữ quá bé. Bạn mở kiểu kích thước ra sửa, quay lại bản vẽ, mọi thứ vẫn y nguyên. Lệnh DIM Update sinh ra đúng cho lúc đó: nó áp kiểu kích thước hiện hành lên những đường kích thước đã vẽ từ trước. Bài này viết theo tài liệu chính thức của Autodesk cho AutoCAD 2026.
Nắm nhanh.
- Đặt kiểu kích thước bạn muốn làm hiện hành trước. Bỏ bước này thì cập nhật xong vẫn về đúng cái kiểu cũ.
- Ba đường làm: nút Update trên tab Annotate, gõ
-DIMSTYLErồi chọn Apply, hoặc đổi kiểu trong bảng Properties. - Update ghi các giá trị của kiểu hiện hành đè lên đối tượng, nên phần bạn từng chỉnh tay cho riêng một đường kích thước sẽ mất.
- Không có lệnh tên DIMUPDATE trong danh mục lệnh AutoCAD 2026. Update là tên nút, lệnh chạy phía sau là
-DIMSTYLE. - Bản vẽ dùng kích thước theo tỉ lệ chú thích thì đừng đụng vào DIMSCALE, cỡ hiển thị do tỉ lệ chú thích quyết định.
Vì sao kích thước đã vẽ không chịu đổi theo
Đây là chỗ làm nhiều người mất buổi chiều. Sửa kiểu rồi mà bản vẽ trơ ra, tưởng phần mềm hỏng.
Thực ra AutoCAD có đổi, nhưng chỉ đổi những đường kích thước đang gán đúng cái kiểu bạn vừa sửa. Sửa kiểu KT-CHUAN bằng nút Modify thì mọi kích thước mang kiểu KT-CHUAN đều đổi theo. Bản vẽ không nhúc nhích là do một trong ba lý do dưới đây.
Lý do một, bạn chỉ đổi kiểu hiện hành. Tài liệu Autodesk viết ngay ở nút Set Current trong Dimension Style Manager: "The current style is applied to dimensions you create" — kiểu hiện hành áp cho những kích thước bạn tạo ra. Nghĩa là từ đó trở đi. Những gì đã vẽ vẫn giữ nguyên kiểu cũ của chúng.
Lý do hai, đường kích thước đó mang ghi đè riêng. Bạn từng chỉnh tay một mũi tên cho khỏi đè lên nét vẽ. Chỗ chỉnh đó không nghe theo kiểu nữa.
Lý do ba, đó là kích thước nối tiếp hoặc song song. Autodesk ghi rõ: "Some dimension types, such as continued and baseline dimensions use the style of their associated dimensions". Kích thước nối tiếp lấy kiểu của kích thước gốc mà nó bám vào, không lấy kiểu hiện hành. Muốn đổi nếp này thì dùng biến DIMCONTINUEMODE.
Hình 1. Sửa kiểu xong mà bản vẽ trơ ra thì nguyên nhân nằm ở một trong ba chỗ này, chứ không phải phần mềm hỏng.
Lệnh DIM Update thực chất là lệnh nào
Tên "DIM Update" là tên cái nút, không phải tên lệnh gõ được. Đây là chỗ nhiều bài hướng dẫn viết sai, kể cả bản cũ của chính bài này.
Trang Commands for Basic Dimensioning của tài liệu AutoCAD 2026 liệt kê đủ nhóm lệnh ghi kích thước: DIM, DIMANGULAR, DIMARC, DIMBREAK, DIMDIAMETER, DIMEDIT, DIMJOGGED, DIMLINEAR, DIMORDINATE, DIMRADIUS, DIMSTYLE, DIMTEDIT và QDIM. Không có DIMUPDATE. Nó không nằm trong danh mục lệnh, nên gõ vào dòng lệnh cũng không gọi được gì.
Thứ chạy phía sau nút Update là lệnh -DIMSTYLE với tuỳ chọn Apply. Dấu gạch nối ở đầu là bắt buộc. Gõ DIMSTYLE không gạch thì ra hộp thoại Dimension Style Manager, hoàn toàn khác.
Cái tên "Dimension Update" còn sót lại từ thời AutoCAD có một chế độ ghi kích thước riêng với các lệnh con bên trong. Autodesk mô tả lệnh vào chế độ đó, DIM1, là "Accesses Dimensioning mode commands". Danh sách lệnh lỗi thời của bản 2016 đã xếp nó vào diện "Obsolete but still included in the product to maintain legacy script compatibility", tức chỉ giữ lại cho các tệp kịch bản cũ khỏi gãy. Trên bản 2026, DIM là một lệnh ghi kích thước thông minh, không còn là chế độ có lệnh con nữa.
Ba đường cập nhật kiểu kích thước trên AutoCAD 2026
Cả ba đều bắt đầu bằng cùng một việc: chọn kiểu bạn muốn dùng làm kiểu hiện hành. Bỏ bước này là nguyên nhân số một của chuyện "bấm Update mà không thấy gì đổi".
Đường một, nút Update trên tab Annotate
Tài liệu Autodesk cho bản 2026 ghi đúng hai bước. Bấm Annotate ➜ bảng Dimensions ➜ Update. Rồi chọn các đường kích thước cần cập nhật và nhấn Enter.
Bảng Dimensions có thể đang thu gọn tuỳ bề rộng màn hình. Không thấy nút thì bấm mũi tên nhỏ để mở rộng bảng ra.
Đường hai, gõ -DIMSTYLE rồi chọn Apply
Đây là đường nhanh nhất khi tay đã quen bàn phím. Gõ -DIMSTYLE rồi Enter, dòng nhắc đổ ra các tuỳ chọn ANnotative, Save, Restore, STatus, Variables, Apply và dấu hỏi. Gõ A để chọn Apply, chọn các đường kích thước rồi Enter.
Autodesk mô tả tuỳ chọn này bằng một câu rất đáng đọc kỹ: "Applies the current dimensioning system variable settings to selected dimension objects, permanently overriding any existing dimension styles applied to these objects". Chú ý chữ permanently. Nó không gán một cái nhãn kiểu, nó ghi thẳng các giá trị biến hiện hành lên đối tượng.
Có một mẹo ít người biết nằm ngay trong cùng lệnh. Tuỳ chọn Restore cho phép nhắp chọn thẳng một đường kích thước, và Autodesk ghi: "Makes the dimension style of the selected object the current dimension style". Vậy là chỉ trong một lệnh, bạn lấy kiểu của đường kích thước đẹp nhất làm hiện hành, rồi Apply cho toàn bộ phần còn lại. Không phải mở hộp thoại lần nào.
Đường ba, đổi kiểu trong bảng Properties
Chọn các đường kích thước cần đổi, nhấn Ctrl+1 để mở bảng Properties, rồi chọn tên kiểu mới trong ô kiểu kích thước. Cách này trực quan, đổi tới đâu thấy tới đó.
Nhưng nó khác nút Update ở một điểm quan trọng. Đường này gán kiểu cho đối tượng, còn Update thì ghi đè cả bộ giá trị biến lên đối tượng. Nếu đường kích thước đang mang ghi đè riêng và bạn muốn dọn sạch chúng, hãy dùng nút Update, hoặc dùng lệnh DIMOVERRIDE nói ở mục sau.
Ghi đè cục bộ, thứ mà Update sẽ dọn sạch
Đây là chỗ người dùng hay mất công nhất: chỉnh tay cả buổi rồi một cú Update xoá sạch.
Ghi đè là gì, Autodesk định nghĩa gọn: "A dimension style override is a change made to specific settings in the current dimension style. It is equivalent to changing a dimensioning system variable without changing the current dimension style". Đổi một biến, không đổi cái kiểu.
Có hai loại ghi đè, và trộn lẫn hai loại này là gốc của nhiều chuyện khó hiểu. Loại thứ nhất đặt cho từng đường kích thước riêng lẻ, thường để chặn bớt đường gióng hay xê dịch chữ cho khỏi đè lên nét vẽ. Loại thứ hai đặt cho kiểu hiện hành, qua nút Override trong Dimension Style Manager.

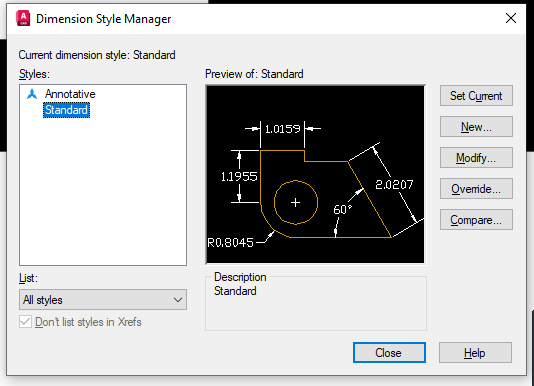

Hình 2. Dimension Style Manager trên AutoCAD 2026. Nút Set Current đặt kiểu hiện hành, nút Override mở hộp thoại đặt ghi đè tạm cho chính kiểu đó.
Muốn biết một đường kích thước có mang ghi đè hay không thì hỏi thẳng phần mềm. Gõ -DIMSTYLE, chọn Variables, rồi chọn Select Dimension và nhắp vào đường kích thước đó. Autodesk mô tả nhánh này là "Lists the dimension style and any dimension overrides for the dimension object you select". Nó liệt kê cả tên kiểu lẫn mọi ghi đè đang có.
Bây giờ đến chuyện Update làm gì với chúng. Vì Apply ghi các giá trị biến của kiểu hiện hành lên đối tượng, mọi thứ bạn từng chỉnh riêng cho đường kích thước đó bị các giá trị mới đè lên. Cập nhật xong mới nhớ ra thì chỉ còn cách hoàn tác.
Hình 3. Ghi đè nằm trên chính đối tượng chứ không nằm ở kiểu, nên nhìn tên kiểu không thấy được. Update ghi bộ giá trị của kiểu hiện hành lên đối tượng và cuốn nó đi.
Chiều ngược lại cũng có bẫy. Autodesk mô tả thao tác này là áp kiểu hiện hành "including any dimension style overrides", tức kèm cả ghi đè đang đặt trên chính kiểu hiện hành. Nếu bạn vừa bấm Override trong Dimension Style Manager để thử một màu đường gióng rồi quên gỡ, cái ghi đè đó theo luôn vào mọi đường kích thước bạn vừa cập nhật.
Muốn xoá ghi đè mà không đụng tới kiểu thì dùng lệnh DIMOVERRIDE. Dòng nhắc của nó là Enter dimension variable name to override or [Clear overrides]:. Chọn Clear rồi chọn đối tượng. Autodesk mô tả nhánh này đúng một câu: "Clears any overrides on selected dimensions". Các đường kích thước trở về đúng những gì kiểu của chúng quy định.
Hai chỗ Update không chạm tới
Tài liệu ghi thẳng hai giới hạn, và hầu như không bài hướng dẫn tiếng Việt nào nhắc.
Thứ nhất, "The dimension line spacing between existing baseline dimensions is not updated". Khoảng cách giữa các đường kích thước song song đã vẽ không được cập nhật lại. Biến chi phối khoảng cách đó là DIMDLI. Muốn giãn lại cho đều thì dùng lệnh DIMSPACE.
Thứ hai, "Dimension text variable settings do not update existing leader text". Các thiết lập về chữ của kích thước không cập nhật phần chữ của đường dẫn ghi chú đã có. Đường dẫn là đối tượng khác, phải sửa riêng.
DIMSCALE và kích thước theo tỉ lệ chú thích
Cập nhật kiểu xong mà chữ vẫn bé tí thì vấn đề không nằm ở kiểu, nằm ở tỉ lệ. AutoCAD có hai cơ chế đặt tỉ lệ cho kích thước, và chúng loại trừ nhau.
Cơ chế cũ là biến DIMSCALE. Autodesk mô tả: "Sets the overall scale factor applied to dimensioning variables that specify sizes, distances, or offsets". Nó là số thực, lưu trong từng bản vẽ, giá trị ban đầu 1.0000. Có một điểm hay bị hiểu nhầm: DIMSCALE chỉ phóng to phần vẽ ra của kích thước, còn "Does not affect measured lengths, coordinates, or angles". Con số đo vẫn giữ nguyên.
| Cách bố trí bản vẽ | Đặt DIMSCALE thế nào |
|---|---|
| Ghi kích thước ở Model, in thẳng từ Model | Đặt bằng nghịch đảo tỉ lệ in. In 1/4 thì đặt 4. |
| Ghi kích thước ở Model, in qua Layout | Đặt 0. AutoCAD tự tính theo tỉ lệ giữa khung nhìn và trang giấy. |
| Ghi kích thước thẳng trên Layout | Giữ nguyên 1.0000, không cần đổi gì. |
Cơ chế mới là kích thước theo tỉ lệ chú thích, quen gọi là annotative. Khi bản vẽ dùng cơ chế này thì đừng đi tìm DIMSCALE nữa. Autodesk nói rõ: "If the current dimension style is annotative, DIMSCALE is automatically set to zero and the dimension scale is controlled by the CANNOSCALE system variable. DIMSCALE cannot be set to a non-zero value when using annotative dimensions". Đặt DIMSCALE khác 0 sẽ không ăn thua.
Nghĩa là với bản vẽ annotative, chỗ cần chỉnh là ô tỉ lệ chú thích ở thanh trạng thái phía dưới bên phải màn hình. Kiểu nào là annotative thì trong Dimension Style Manager có biểu tượng hình tam giác nhỏ đứng trước tên, như kiểu Annotative ở Hình 2.
AutoCAD LT có làm được không
Có. Đây là chỗ rất hay bị nói sai, nên xin nói rõ từng phần một.
Tài liệu trực tuyến của Autodesk chia làm nhiều nhánh sản phẩm, trong đó có nhánh bản đầy đủ và nhánh AutoCAD LT. Bảng dưới đây gom những trang tài liệu liên quan tới bài này, kèm việc trang đó có mặt ở nhánh nào.
| Trang tài liệu 2026 | Bản đầy đủ | Bản LT |
|---|---|---|
| -DIMSTYLE (Command), có tuỳ chọn Apply | Có | Có |
| Dimension Style Manager | Có | Có |
| To Apply the Current Dimension Style to Existing Dimensions | Có | Có |
| About Overriding a Dimension Style | Có | Có |
| DIMOVERRIDE (Command) | Có | Có |
| BURST (Express Tool) | Có | Không |
| Express Tools Reference | Có | Không |
AutoCAD LT 2026 có đủ Dimension Style Manager, có -DIMSTYLE kèm tuỳ chọn Apply và có DIMOVERRIDE. Nghĩa là cả ba đường cập nhật kiểu kích thước nói ở trên đều làm được trên LT. Thứ LT không có là bộ Express Tools, nên những lệnh như BURST chỉ chạy trên bản đầy đủ.
Lỗi thường gặp với lệnh DIM Update
Bấm Update mà không thấy gì đổi. Gần như chắc chắn là quên đặt kiểu mới làm hiện hành. Mở Dimension Style Manager, chọn kiểu, bấm Set Current, rồi làm lại.
Gõ DIMUPDATE thì không ra gì. Không có lệnh đó. Gõ -DIMSTYLE rồi chọn Apply.
Gõ DIMSTYLE lại ra hộp thoại. Thiếu dấu gạch nối ở đầu.
Cập nhật xong nhưng vài đường kích thước lại hỏng thêm. Kiểu hiện hành của bạn đang có ghi đè chưa gỡ. Vào Dimension Style Manager xem dưới tên kiểu có nhánh ghi đè nào không.
Kích thước nối tiếp vẫn không đổi. Chúng bám theo kiểu của kích thước gốc. Xem biến DIMCONTINUEMODE.
Chữ vẫn quá bé sau khi cập nhật. Vấn đề ở tỉ lệ chứ không ở kiểu. Xem lại DIMSCALE hoặc tỉ lệ chú thích tuỳ bản vẽ của bạn dùng cơ chế nào.
Câu hỏi thường gặp
Cập nhật một lượt cả bản vẽ được không
Được. Chạy Update rồi tại dòng nhắc chọn đối tượng, gõ ALL và Enter. Cách này quét cả những đường kích thước nằm ngoài màn hình. Nên lưu bản vẽ trước khi làm, vì mọi ghi đè riêng trong bản vẽ sẽ bị cuốn theo.
Làm sao biết một đường kích thước đang dùng kiểu nào
Nhắp chọn nó rồi mở bảng Properties bằng Ctrl+1, tên kiểu hiện ngay ở đó. Muốn xem cả danh sách ghi đè thì dùng -DIMSTYLE ➜ Variables ➜ Select Dimension.
Có cách nào khỏi phải cập nhật về sau không
Có, và đó là cách nên làm. Đặt sẵn các kiểu kích thước trong tệp mẫu, để bản vẽ nào mở ra cũng đã có đủ kiểu chuẩn của đơn vị mình. Cách dựng tệp mẫu nằm trong bài thiết lập tạo file mẫu Template trong AutoCAD.
Cập nhật rồi mà in ra vẫn sai cỡ
Khi đó hãy soát lại tỉ lệ khung nhìn trên Layout, vì đó mới là thứ quyết định cỡ trên giấy. Cách mở và khoá khung nhìn nằm trong bài lệnh MV trong AutoCAD.
Update có làm mất số đo không
Không. Nó chỉ đổi cách vẽ ra: cỡ chữ, cỡ mũi tên, khoảng lùi. Con số đo vẫn là con số cũ.
