Cách đổi tên bản vẽ trên Sheet Set Manager nghe thì đơn giản, nhưng một tờ bản vẽ trong bộ hồ sơ có tới bốn cái tên khác nhau và chúng nằm ở ba nơi khác nhau. Sửa một cái không tự kéo theo ba cái còn lại. Đó là lý do nhiều người đổi tên xong mở thư mục ra vẫn thấy tên tệp cũ, hoặc bấm sang bố cục thì thẻ layout vẫn tên cũ, rồi tưởng AutoCAD hỏng. Bài này viết theo AutoCAD 2026 bản tiếng Anh.
Tóm tắt. Mở bảng bằng lệnh SHEETSET hoặc Ctrl+4, chuột phải vào tên tờ rồi chọn Rename & Renumber…. Hộp thoại sửa được hai ô: Number (số hiệu) và Sheet title (tên tờ) — hai ô này nằm trong tệp .dst và đổi ngay. Ba ô Layout name, File name, Folder path chỉ để xem. Muốn tên bố cục hay tên tệp DWG đổi theo thì phải tick thêm ở khung Rename options. Không có mục “Rename” riêng và không có phím tắt F2 cho việc này.
Bốn cái tên của một tờ, cất ở ba nơi
Hiểu chỗ này trước thì phần sau đọc rất nhanh. Bộ bản vẽ nằm trong một tệp .dst; tệp đó giữ số hiệu và tên tờ. Tên bố cục thì nằm bên trong chính tệp DWG. Còn tên tệp thì nằm ở hệ điều hành. Ba nơi độc lập nhau. Chưa quen với bố cục thì xem trước bài cách tạo layout trong CAD.
Hình 1. Bốn cái tên nằm ở ba nơi độc lập. Hộp thoại đổi tên chỉ sửa thẳng vào hộp trên cùng; ba hộp dưới đi theo hay không là do bạn tick.
Mở bảng và chọn đúng bộ bản vẽ
Bảng Sheet Set Manager là bảng neo, không phải hộp thoại, nên bấm ESC không tắt được. Cách dùng bảng này từ đầu nằm ở bài hướng dẫn sử dụng Sheet Set Manager. Ba cách gọi dưới đây cho cùng một bảng:
| Cách gọi | Gõ hoặc bấm | Kết quả |
|---|---|---|
| Dòng lệnh | SHEETSET | Lệnh chạy ngay, không hỏi lại gì |
| Phím tắt | Ctrl+4 | Bấm lần một bảng biến mất, lần hai hiện lại |
| Đóng bảng | SHEETSETHIDE | Lệnh riêng, có trên bản 2026 |
Nếu bảng đang trống thì bấm vào ô danh sách trên cùng, chọn Open… và trỏ tới tệp .dst của dự án. Bấm dấu cộng bên trái để bung cây tờ ra. Chưa có tệp .dst thì xem cách tạo file dự án mới trên Sheet Set Manager.

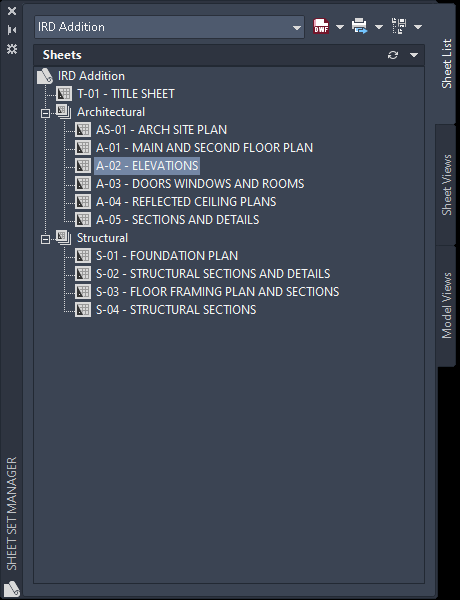

Hình 2. Bảng Sheet Set Manager trên AutoCAD 2026. Mỗi dòng hiện theo dạng số hiệu rồi gạch nối rồi tên tờ, ví dụ A-02 - ELEVATIONS. Bên phải là ba thẻ Sheet List, Sheet Views và Model Views.
Cách đổi tên bản vẽ trên Sheet Set Manager: ba bước
Bước 1. Chuột phải vào đúng dòng tờ bản vẽ cần đổi. Chuột phải vào tên bộ bản vẽ hay vào tên nhóm sẽ ra menu khác hẳn, không có mục cần tìm. Cách lập các nhóm đó nằm ở bài cách tạo danh mục trên Sheet Set Manager.
Bước 2. Chọn Rename & Renumber…. Trên AutoCAD 2026, menu chuột phải của một tờ có đúng mười mục: Open, Open read-only, New Sheet…, Import Layout as Sheet…, Rename & Renumber…, Remove Sheet, Publish, eTransmit…, Insert Sheet List Table…, Properties…. Trong đó Import Layout as Sheet… chính là chỗ đưa bản vẽ vào Sheet Set Manager.
Hình 3. Menu chuột phải trên một tờ. Không hề có mục tên “Rename” đứng riêng — mục cần tìm là Rename & Renumber…, nằm giữa Import Layout as Sheet… và Remove Sheet.
Bước 3. Gõ số hiệu vào ô Number và tên tờ vào ô Sheet title, rồi bấm OK. Chỉ hai ô này gõ được. Ba ô Layout name, File name, Folder path nền xám, chỉ để bạn biết mình đang động vào tệp nào.
Hình 4. Hộp thoại lúc vừa mở. Thanh tiêu đề ghi Rename & Renumber Sheet. Khung Rename options phía dưới đang bỏ trống, nghĩa là bấm OK bây giờ thì chỉ có số hiệu và tên tờ đổi.
Tick “Rename layout to match” thì AutoCAD làm gì
Đây là chỗ mà cách đổi tên bản vẽ trên Sheet Set Manager khác hẳn việc đổi tên tệp ngoài Windows: một ô tick quyết định thao tác dừng lại trong bộ hồ sơ hay đi thẳng xuống ổ đĩa.
Tick ô Sheet title ở cột trái là bảo AutoCAD đặt lại tên bố cục cho khớp tên tờ. Tick thêm Prefix with sheet number thì số hiệu được ghép vào đầu. Ngay khi tick, ô Layout name đổi luôn để bạn xem trước, chưa cần bấm OK.
Chi tiết nhỏ nhưng hay làm người ta hụt: phần ghép dùng một dấu cách, không có gạch nối. Đặt số hiệu A-99 cho tờ tên ELEVATIONS thì tên bố cục thành A-99 ELEVATIONS, trong khi dòng hiện trên cây vẫn là A-99 - ELEVATIONS. Hai chỗ hiển thị khác nhau, đừng đi tìm dấu gạch nối trong thẻ layout.
Hình 5. Mở lại hộp thoại sau khi đã bấm OK. Ô Layout name đọc từ chính tệp DWG và đã thành A-99 ELEVATIONS, ghép bằng dấu cách. Hai ô tick vẫn còn đó — chúng được nhớ lại từ lần trước.
AutoCAD lẳng lặng ghi lại tệp DWG của bạn. Bạn không mở bản vẽ, nhưng để đổi được tên bố cục thì AutoCAD phải mở tệp ở chế độ nền, sửa, rồi lưu. Tệp A-02.dwg đổi từ 123.808 byte xuống 88.512 byte, giờ sửa nhảy sang lúc bấm OK, và AutoCAD để lại một tệp A-02.bak. Đời tệp giữ nguyên là AC1021, tức định dạng DWG 2007 — AutoCAD không nhân tiện nâng cấp lên định dạng mới. Tệp A-01.dwg nằm cùng thư mục, không đổi tên, vẫn đúng 132.128 byte như bản gốc — nên đây không phải chuyện AutoCAD đụng cả thư mục. Bản thân tệp .dst cũng phình đúng 5 byte, vừa bằng bốn ký tự A-99 cộng một dấu cách. Nghĩa là tên bố cục được chép sang cả hồ sơ bộ bản vẽ chứ không chỉ nằm trong DWG.
Hệ quả thực tế: nếu bản vẽ để trên ổ mạng và đang bị người khác mở, hoặc thư mục chỉ đọc, thì thao tác này hỏng. Và vì tệp bị ghi lại, đừng làm hàng loạt trên hồ sơ đã nộp mà chưa sao lưu.
Vì sao ô “Rename layout to match” bị làm mờ
Đây là câu hỏi hay gặp nhất, và câu trả lời lưu truyền trên mạng thường sai. Người ta hay nói “do bản vẽ đang mở, đóng nó lại đi”. Thực tế thì ngược lại: vấn đề nằm ở chỗ Sheet Set Manager không với tới được tệp DWG.
Chuyển hết tệp DWG của một bộ đang chạy tốt sang thư mục khác rồi bấm nút làm mới trên bảng, cả nhóm Rename layout to match lập tức chuyển xám và bấm không ăn. Chép tệp về chỗ cũ, bấm làm mới lần nữa, nhóm đó dùng lại được. Quyết định là đường dẫn tới tệp DWG, không phải chuyện bản vẽ đang mở hay đã đóng.
Hình 6. Cùng một tờ, chỉ khác là tệp DWG không còn ở thư mục ghi trong ô Folder path. Nhóm Rename layout to match chết hẳn. Đáng chú ý: nhóm Rename drawing file to match bên phải vẫn bấm được — AutoCAD chỉ chặn phần cần mở tệp ra.
Dấu hiệu đi kèm giúp bạn nhận ra sớm: biểu tượng các tờ trên cây đổi màu, và trong menu chuột phải thì Open, Open read-only, eTransmit… đều bị làm mờ. Thấy ba mục đó mờ là biết ngay bộ bản vẽ đứt liên kết, không phải lỗi của hộp thoại đổi tên.
Nguyên nhân hay gặp nhất ngoài đời là chép mỗi tệp .dst sang máy khác mà quên thư mục DWG, hoặc dời thư mục dự án. Tệp .dst nhớ đường dẫn tới từng tệp, dời là đứt. Muốn gửi cả bộ cho người khác thì dùng eTransmit chứ đừng chép tay. Các bước cụ thể nằm ở bài đóng gói dự án gửi đi trên Sheet Set Manager.
Nút “Next >” và hai cái bẫy đi kèm
Hai nút < Previous và Next > nạp tờ trước hoặc tờ sau vào chính hộp thoại đang mở, để bạn đánh lại số hiệu cả tập mà không phải đóng mở liên tục. Rất tiện, nhưng có hai chỗ dễ vấp. Cùng kiểu làm cả tập còn có cách xuất bản vẽ hàng loạt trên Sheet Set Manager.
Bẫy thứ nhất: các ô tick được nhớ. Mở lại hộp thoại lần sau, hai ô tick của lần trước vẫn nguyên đó (xem Hình 5). Nghĩa là nếu lần trước bạn bật đổi tên bố cục rồi bấm Next > chạy hết ba mươi tờ, AutoCAD sẽ ghi lại ba mươi tệp DWG. Trước khi bấm Next > hãy liếc xuống khung Rename options một cái.
Bẫy thứ hai: số hiệu và tên tệp lệch nhau. Đổi số hiệu tờ từ A-02 thành A-99 mà không tick cột phải thì tệp trên đĩa vẫn tên A-02.dwg. Bộ bản vẽ chạy vẫn đúng vì .dst trỏ theo đường dẫn, nhưng người sau mở thư mục ra sẽ rối. Hoặc tick luôn cột phải, hoặc chấp nhận và ghi chú lại — đừng để lệch mà không ai biết.
Đổi tên rồi khung tên có tự đổi theo không
Không tự đổi, trừ khi ô chữ trong khung tên là trường dữ liệu Field trỏ vào thuộc tính tờ. Chữ gõ tay thì đổi ở Sheet Set Manager cả ngày cũng không ăn thua.
Nếu đã dùng Field thì còn một bước nữa: trường chỉ vẽ lại vào những thời điểm nhất định. Biến FIELDEVAL đang là 31 — tức là cập nhật khi mở tệp, khi lưu, khi in, khi gửi eTransmit và khi vẽ lại. Vậy nên đổi tên xong mà khung tên chưa đổi thì mở tờ đó lên, hoặc chạy REGEN, hoặc UPDATEFIELD rồi quét chọn khung tên. Chi tiết cách gắn Field vào khung tên nằm ở bài Tìm hiểu ứng dụng Field trong AutoCAD.
Lệnh và biến hệ thống có liên quan
Mấy biến dưới đây quyết định cách đổi tên bản vẽ trên Sheet Set Manager chạy trơn hay vướng, nên đáng đọc giá trị thật trước khi đổ lỗi cho phần mềm.
| Tên | Giá trị trên bản 2026 | Nghĩa |
|---|---|---|
ACADVER | 25.1s | Đúng là AutoCAD 2026 |
LOCALE | EN | Giao diện tiếng Anh, tên mục trong bài lấy đúng như ảnh |
SSLOCATE | 1 | Mở bản vẽ thuộc bộ nào thì tự tìm và nạp bộ đó |
SSMAUTOOPEN | 1 | Tìm thấy bộ thì tự bật bảng lên |
SSMPOLLTIME | 60 | Cứ 60 giây dò lại trạng thái tờ; nhận từ 20 đến 600 |
SSMSHEETSTATUS | 2 | Có dò định kỳ; đặt 0 là tắt hẳn việc dò |
SSFOUND | rỗng | Bản vẽ hiện hành không thuộc bộ nào — bình thường với bản vẽ mới |
FIELDEVAL | 31 | Trường cập nhật khi mở, lưu, in, eTransmit và vẽ lại |
Về lệnh, AutoCAD 2026 trả lời nguyên văn như sau.
| Gõ vào | Máy trả lời |
|---|---|
SHEETSET | Chạy, mở bảng, không hỏi thêm |
SHEETSETHIDE | Chạy, đóng bảng, không hỏi thêm |
SHEETSETCLASSIC | Unknown command "SHEETSETCLASSIC". Press F1 for help. |
Nghĩa là trên bản 2026 chỉ có một Sheet Set Manager, không có phiên bản “classic” song song để mà chọn.
AutoCAD LT có đổi tên bản vẽ kiểu này không
Có. Tài liệu chính thức của Autodesk cho AutoCAD LT mô tả đầy đủ lệnh SHEETSET và bảng Sheet Set Manager với ba thẻ Sheet List, Sheet Views, Model Views. Bộ bản vẽ là thứ LT dùng được bình thường — khác với LISP hay lập trình ActiveX vốn không có trên LT. Nếu bạn đọc ở đâu đó rằng LT không có Sheet Set Manager thì đó là thông tin cũ.
Video hướng dẫn
Video dưới đây đi qua việc dùng Sheet Set Manager để quản lý khung tên, tỷ lệ và tên bản vẽ, xem kèm sẽ dễ hình dung thao tác hơn.
Câu hỏi thường gặp
Bấm F2 vào tên tờ có đổi tên được không
Không. Menu chuột phải trên một tờ ở AutoCAD 2026 có đúng mười mục và không mục nào tên “Rename” đứng riêng; cũng không có phím tắt F2 gán cho việc này. Trong AutoCAD, F2 là phím mở cửa sổ lịch sử dòng lệnh. Muốn đổi tên thì phải qua Rename & Renumber….
Đổi tên trong bảng có phải mở bản vẽ lên trước không
Không. Nếu chỉ đổi số hiệu và tên tờ thì AutoCAD chỉ ghi vào tệp .dst. Nếu có tick đổi tên bố cục thì AutoCAD tự mở tệp DWG ở chế độ nền, sửa rồi lưu lại giúp bạn. Bạn không thấy gì trên màn hình, nhưng tệp trên đĩa đã bị ghi lại.
Ô Rename layout to match bị xám, chữa thế nào
Kiểm tra đường dẫn ghi ở ô Folder path xem tệp DWG có thật nằm ở đó không, và bạn có quyền ghi vào thư mục đó không. Chép tệp về đúng chỗ rồi bấm nút làm mới trên bảng là ô sống lại. Nếu Open và eTransmit… trong menu chuột phải cũng mờ thì gần như chắc chắn là đứt liên kết tệp.
Đổi số hiệu tờ thì tên tệp DWG có đổi theo không
Không, trừ khi bạn tick Rename drawing file to match ở cột phải. Bỏ qua ô này thì tờ mang số A-99 mà tệp vẫn tên A-02.dwg; bộ bản vẽ vẫn chạy nhưng thư mục nhìn rất khó hiểu.
Đổi tên hàng loạt bằng nút Next > có an toàn không
An toàn nếu bạn nhớ rằng các ô tick được giữ lại giữa các tờ. Bật đổi tên bố cục rồi bấm Next > liên tục nghĩa là AutoCAD sẽ mở và ghi lại từng tệp DWG một. Nên sao lưu thư mục dự án trước khi chạy cả tập.
Tên bố cục sao lại không có dấu gạch nối như trên cây
Vì hai chỗ ghép chuỗi khác nhau. Cây trong bảng hiện số hiệu - tên tờ có gạch nối, còn tuỳ chọn Prefix with sheet number ghép tên bố cục bằng một dấu cách, ra A-99 ELEVATIONS. Không có chỗ nào đổi được cách ghép này.
