File cad trần thạch cao: bản vẽ trần thả và trần chìm

File cad trần thạch cao ở trang này là một gói RAR trên Google Drive, giải nén ra 262 tệp DWG, tổng cộng 32 MB. Bài này giữ nguyên link tải cũ, ghi rõ gói có những tệp gì và viết thêm phần nghề mà bản năm 2020 bỏ trống. Đó là hai loại trần mà bản vẽ khác hẳn nhau. Một bộ bản vẽ trần đủ thì gồm những gì. Và vì sao mặt bằng trần phải chốt cùng lúc với điện và điều hoà.

Trong gói file cad trần thạch cao có những gì

Cột định dạng dưới đây là mã phiên bản của chính tệp DWG, không phải phiên bản AutoCAD bạn đang chạy.

Thư mục con tên là chi tiết 255 mẫu trần, nhưng đếm thật chỉ có 254 tệp DWG. Đã đối chiếu mã băm từng tệp, không tệp nào trùng tệp nào, nên con số 254 là số mẫu thật. Phần 8 MB còn lại của gói là một trang web doanh nghiệp lưu về máy hồi 2014, gồm ảnh quảng cáo và mã trang. Phần đó xoá đi được, gói nhẹ bớt chừng một phần năm mà không mất bản vẽ nào.

Trần thả và trần chìm, hai loại bản vẽ khác hẳn nhau

Đây là chỗ hay nhầm nhất khi lấy bản vẽ mẫu về dùng. Hai loại trần cùng làm bằng tấm thạch cao, nhưng cách treo khác nhau, nên mặt bằng và mặt cắt cũng vẽ theo hai kiểu. Lấy chi tiết của loại này ghép vào bản vẽ của loại kia là thợ ra công trường sẽ hỏi lại.

Trần thả, khung nổi và tấm 600×600

Trần thả còn gọi là trần nổi hay trần lộ xương. Khung là một lưới thanh chữ T nhìn thấy được, chia mặt trần thành các ô đều nhau, hay gặp nhất là ô 600×600 và ô 600×1200. Tấm trần chỉ việc đặt rời lên khung, nhấc một tấm lên là chui tay vào khoảng trần sửa được đường ống. Vì thế văn phòng, lớp học, hành lang kỹ thuật hay chọn loại này.

Trên bản vẽ, thứ quan trọng nhất của trần thả là lưới ô. Mặt bằng phải chỉ rõ lưới bắt đầu chia từ đâu, thường là từ tim phòng hoặc từ một cạnh tường chuẩn. Nguyên tắc nghề là tấm cắt ở mép tường không nên nhỏ hơn nửa tấm, nhìn mới cân. Đèn tuýp âm trần và miệng gió thường làm đúng cỡ một ô, tức là thay hẳn một tấm, nên chúng phải rơi trúng ô chứ không đặt tuỳ ý.

Trần chìm, khung xương giấu và mặt trần liền

Trần chìm giấu toàn bộ khung xương lên trên. Tấm thạch cao bắt vít vào xương, mối nối được dán băng và trét bột, bả sơn xong thì mặt trần liền một khối như trần bê tông. Nhờ vậy mới làm được trần giật cấp, khe hắt sáng, vòm cong. Nhà ở, sảnh, showroom gần như chỉ dùng loại này.

Cái giá phải trả là muốn sửa đường ống bên trên thì phải cắt trần. Cho nên bản vẽ trần chìm bắt buộc phải ghi vị trí lỗ thăm trần, đặt ở chỗ có van, có hộp nối điện, có cục lạnh. Bỏ sót lỗ thăm là lỗi hay gặp, và chỉ lộ ra khi công trình đã bàn giao.

Một bộ bản vẽ trần đủ thì gồm những gì

Bản vẽ trần không phải một hình duy nhất. Hồ sơ trần của một căn nhà thường gồm bốn thứ, và gói này có đủ cả bốn.

Mặt bằng trần và tỉ lệ 1/100

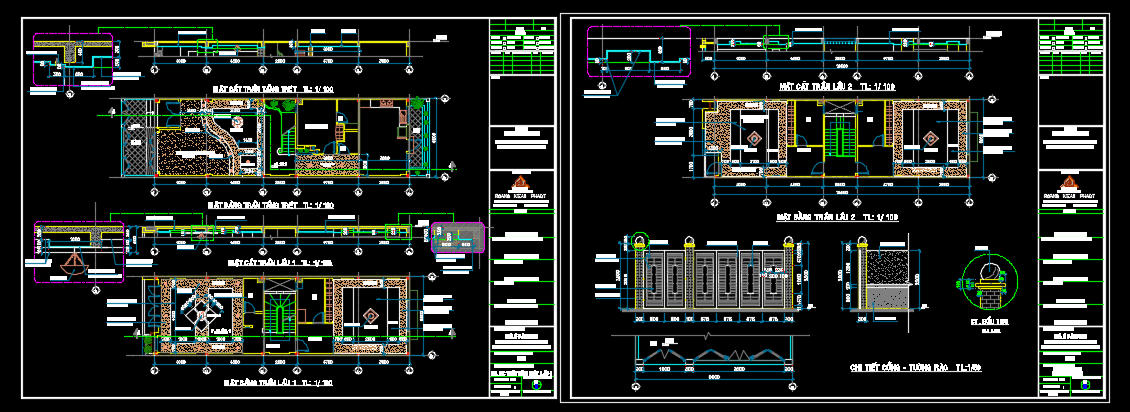

Mặt bằng trần là hình nhìn từ dưới lên, thể hiện đường bao các cấp trần, cao độ từng cấp, vị trí đèn và thiết bị gắn trần. Trong bộ bản vẽ nhà phố của gói này, khung tên ghi rõ tỉ lệ 1/100 cho mặt bằng trần và mặt cắt trần từng tầng. Đây là tỉ lệ chuẩn cho hồ sơ nhà dân, đủ để thợ đọc mà vẫn lọt khổ giấy A3.

Mặt cắt, chi tiết khung xương và ty treo

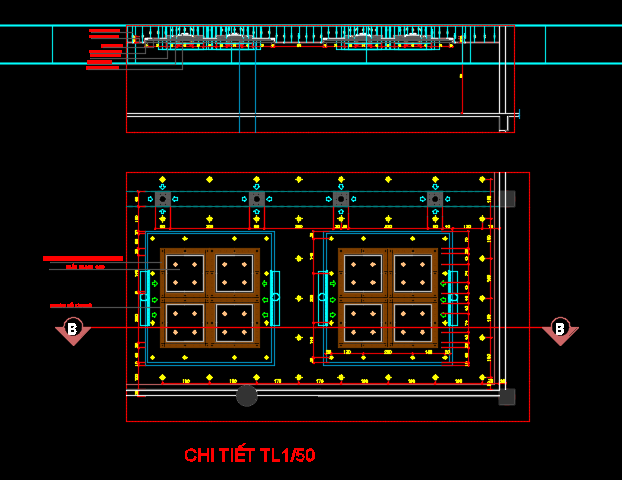

Mặt cắt trần cho biết trần cách sàn bê tông bao nhiêu và cấp trần thụt lên thụt xuống bao nhiêu. Chi tiết khung xương và ty treo thì vẽ ở tỉ lệ lớn hơn, trong gói này là 1/50, để thấy được nở sắt, ty treo, tăng đơ chỉnh cao độ và nẹp viền tường. Chi tiết giật cấp là hình thứ tư, cắt ngang đúng chỗ trần đổi cấp, cho thấy tấm đứng và khe hắt sáng ghép với nhau ra sao.

Mặt bằng trần phải chốt cùng lúc với điện và điều hoà

Đây là điểm nghề đáng giá nhất của bài này, và cũng là lỗi tốn tiền nhất khi vẽ trần. Mặt bằng trần không phải bản vẽ riêng của kiến trúc. Nó là bản vẽ dùng chung, vì mọi thứ treo trên trần đều của bộ môn khác. Điện có đèn và quạt hút. Điều hoà có miệng gió cấp và miệng gió hồi. Phòng cháy có đầu báo khói và đầu phun. Âm thanh có loa trần.

Với trần thả, lưới ô chính là lưới toạ độ của cả trần. Đèn và miệng gió đều làm đúng cỡ ô, nên chỉ cần dịch lưới đi vài chục milimét là mọi thiết bị phải dịch theo. Với trần chìm, ràng buộc nằm ở chiều sâu khoảng trần. Đèn âm cần một khoảng hở phía trên, ống gió lại chui trong cùng khoảng đó, nên phải vẽ một mặt cắt kiểm tra xem ống có lọt không, nhất là chỗ ống chui qua dầm.

Còn hai chỗ nữa hay va nhau. Ty treo trần không được đâm trúng ống gió hay máng cáp, mà điều đó chỉ thấy khi chồng ba bản vẽ lên nhau. Đầu báo khói thì phải đặt cách miệng gió một khoảng, đặt ngay dưới luồng gió thổi thì khói bị đẩy đi, báo cháy sẽ chậm. Ký hiệu thiết bị điện để cắm lên mặt bằng trần có sẵn trong bài thư viện autocad về thiết bị điện. Ký hiệu miệng gió cấp, miệng gió hồi và van gió thì lấy ở bài thư viện cad HVAC.

Những con số ghi trên bản vẽ trong gói

Bản vẽ cấu tạo trong gói ghi khá đủ cữ, nên chép về là dùng được ngay. Bảng dưới gom các trị số đọc trực tiếp trên hình, không phải số tự đặt.

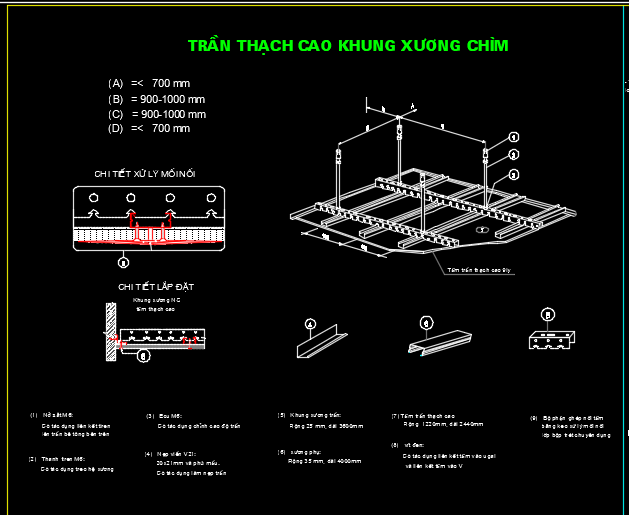

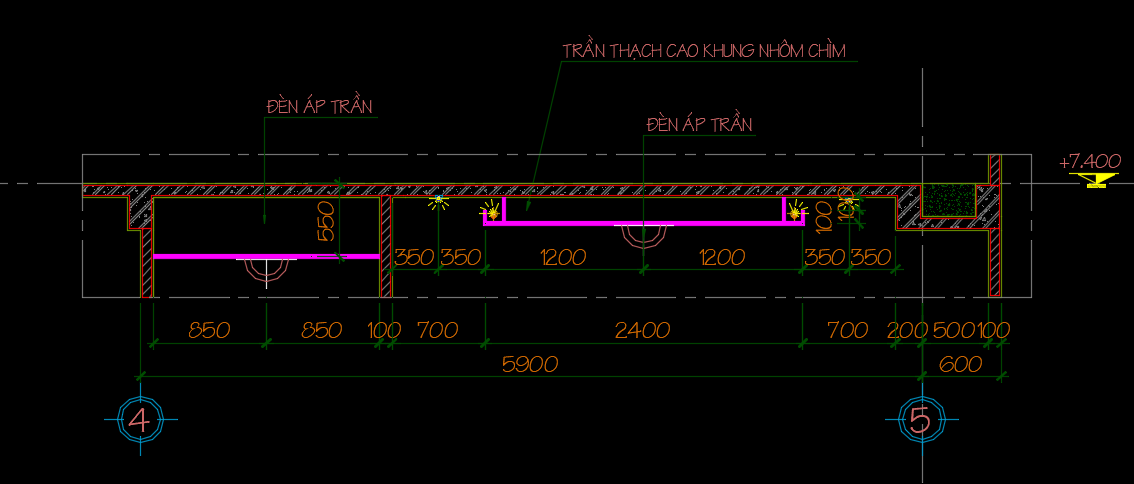

Bốn cữ lưới treo là thứ nên nhớ nhất. Bản vẽ ghi hai cữ không quá 700 mm và hai cữ 900 đến 1000 mm, tức là lưới ty treo của trần chìm nằm trong khoảng bảy đến mười tấc. Thưa hơn thì trần võng, dày hơn thì tốn ty mà không thêm được gì. Khoảng trần 550 mm trong bản vẽ mặt cắt cũng là con số đáng lấy làm chuẩn khi có ống gió chạy trên trần.

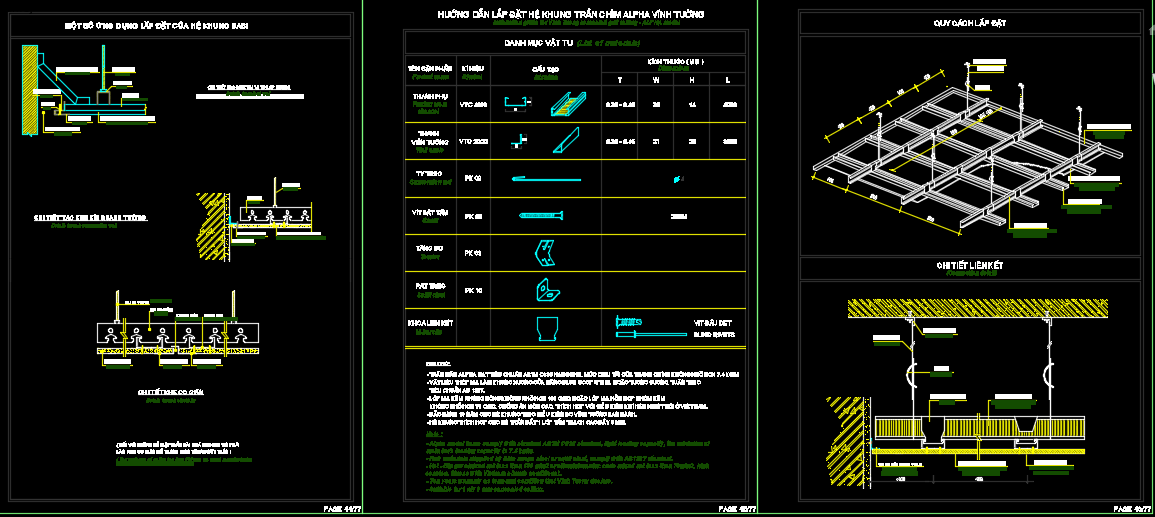

Gói còn một bản vẽ hướng dẫn lắp đặt hệ khung trần chìm Alpha của Vĩnh Tường, kèm danh mục vật tư ghi cả ký hiệu và kích thước. Thanh phụ VTC 4000 rộng 36 mm dài 4000 mm, thanh viền tường VTC 3000 rộng 21 mm dài 3000 mm, cùng ty treo, tăng đơ, pát treo và khoá liên kết. Đây là loại bản vẽ nên giữ, vì lúc lập dự toán vật tư là có sẵn tên gọi đúng của từng thứ.

Video dưới đây dựng mặt bằng trần trong AutoCAD theo trình tự từng bước, xem để đối chiếu với cách làm ở trên.

Tải gói file cad trần thạch cao và giải nén

Một chuyện nhỏ dễ làm người tải hoang mang. Tên tệp mà Google Drive trả về không khớp với nội dung, nó mang tên một bài viết khác. Bạn cứ tải, mở ra thì bên trong đúng là bộ bản vẽ trần thạch cao.

Câu hỏi thường gặp

Bộ file cad trần thạch cao này mở được trên bản AutoCAD nào

Phần lớn tệp lưu ở định dạng DWG 2004, một số ở DWG 2000 và DWG 2007, riêng một tệp còn ở định dạng R14 của năm 1997. AutoCAD 2026 mở thẳng các định dạng này, không cần chuyển đổi. Nếu máy bạn chạy bản cũ hơn 2007 thì bốn tệp DWG 2007 sẽ không mở được, phải nhờ người có bản mới lưu xuống định dạng cũ bằng lệnh SAVEAS.

Vì sao mở vài tệp lên lại thấy báo có đối tượng proxy

Ba bản vẽ trong gói được dựng bằng Autodesk Architectural Desktop 2004, trong đó có cả đối tượng lưới trần riêng của phần mềm ấy. AutoCAD thường không hiểu các đối tượng đó nên hiện chúng dưới dạng proxy, nhìn thấy được nhưng không sửa được. Cách xử lý là chạy lệnh EXPLODE để rã ra thành đường và nét, hoặc chỉ chép phần hình bạn cần sang bản vẽ của mình.

Vì sao tên tệp trong các thư mục con hiện thành ký tự lạ

Tên tệp được đặt bằng bảng mã tiếng Việt cũ từ những năm 2009, giải nén ra máy hiện nay là hỏng dấu hết. Nội dung bản vẽ vẫn nguyên vẹn, chỉ tên là không đọc được. Cách làm nhanh là bật khung xem trước của Windows rồi lướt qua từng tệp, thấy mẫu ưng thì đổi tên lại theo phòng. Có 59 tệp trong số này còn giữ tiền tố tên của một diễn đàn bản vẽ cũ.

Khoảng trần bao nhiêu là đủ

Tuỳ thứ chạy trên trần. Nếu chỉ có dây điện và đèn âm thì khoảng hai đến ba tấc là xong. Có ống gió điều hoà thì phải cộng thêm chiều cao ống, chiều dày bảo ôn và chỗ cho ty treo, nên bản vẽ trong gói ghi 550 mm là con số hợp lý. Cách chắc ăn là lấy chiều cao ống gió lớn nhất, cộng khoảng 150 mm, rồi kiểm lại chỗ ống chui qua dầm.
