Gói file cad lăng mộ mang mã s070 đang gắn trên trang là một tệp nén nhỏ. Bài này đi qua từng khung bản vẽ bên trong. Bạn sẽ biết tệp có đúng một bản vẽ hay nhiều bản vẽ, kích thước khuôn viên là bao nhiêu, vật liệu ghi thế nào, và mật khẩu giải nén nào mới mở được.
Tóm tắt. Gói tải về nặng 1.021.929 byte, mật khẩu giải nén là xaydungso.vn. Giải nén ra đúng một tệp s070.lang mo 3.dwg, định dạng DWG 2007, nặng 1.018.528 byte. Trong tệp có bốn khung bản vẽ: mặt bằng, mặt cắt A-A, hai mặt đứng, và khung chi tiết trụ kèm mặt cắt B-B. Khuôn viên lăng rộng 7750 × 4100 mm. Đây là bộ bản vẽ kiến trúc, không kèm bản vẽ kết cấu dù ghi chú có dẫn chiếu tới.
Gói file cad lăng mộ này chứa đúng những gì
Dung lượng dưới đây ghi theo đúng số byte, không làm tròn cho đẹp.
| Hạng mục | Giá trị |
|---|---|
| Tệp trên Google Drive | 1.021.929 byte, khoảng 998 KB, định dạng RAR 4 |
| Kho nén tải về | RAR 4, kèm 1 ảnh JPG hướng dẫn không cần dùng tới |
| Mật khẩu giải nén | xaydungso.vn |
| Sau khi giải nén | Đúng 1 tệp, s070.lang mo 3.dwg, 1.018.528 byte |
| Định dạng bản vẽ | DWG 2007, mã AC1021 |
| Ngày và bản lưu | 22 tháng 4 năm 2020, lưu bằng AutoCAD 2007 |
| Số khung bản vẽ | 4 khung, đều là bản vẽ kiến trúc |
| Phông chữ tệp gọi tới | romand.shx, vnd.shx, chhbg.shx, Vhavan.ttf |
| Kiểu in kèm theo | acad.ctb và máy in ảo DWG To PDF |
Hình 1. Ảnh xem trước nhúng sẵn trong chính tệp DWG, phóng to tám lần nên vỡ nét. Thấy rõ bốn khung bản vẽ: ba khung xếp một hàng ở trên, một khung nằm dưới. Bố cục này trùng khít ảnh chụp toàn cảnh ở Hình 2, nên đường dẫn tải không bị dán nhầm sang bài khác.
Gói này mở bằng xaydungso.vn, không phải autocad123. Mỗi gói trên trang một mật khẩu khác nhau, đừng lấy mật khẩu của bài này đi mở gói khác.
Trong gói không có bản vẽ kết cấu. Ghi chú trên bản vẽ dẫn chiếu ba tấm đan bê tông cốt thép, ghi rõ là “xem kết cấu”. Nhưng cả bốn khung trong tệp đều là kiến trúc. Không có mặt bằng móng, không có bố trí thép, không có bảng thống kê thép. Ai định thi công thật thì vẫn phải thuê tính phần kết cấu, nhất là hai tấm đan gắn trên đỉnh mái nhà bia.
Bốn khung bản vẽ trong tệp
Cả bốn khung nằm chung trong không gian mô hình, xếp cạnh nhau như thói quen của nhiều bản vẽ Việt Nam thời đó. Mở ra bạn gõ lệnh ZOOM rồi chọn Extents là thấy hết một lượt.
Hình 2. Toàn cảnh bốn khung. Hàng trên từ trái sang: mặt bằng, mặt cắt A-A, hai mặt đứng. Khung dưới là chi tiết trụ cổng, trụ góc và mặt cắt B-B.
Mặt bằng lăng mộ
Khuôn viên đo theo chuỗi kích thước là 7750 × 4100 mm. Chiều dài chia thành ba đoạn 750, 6300 và 700. Chiều ngang chia 1275, 1550 và 1275. Tường bao dày 250, xây đá chẻ không trát, miết mạch và bo viền.
Cổng nằm giữa cạnh ngắn bên trái. Hai trụ cổng tiết diện 350 × 350, lọt lòng giữa hai trụ là 1200. Ngay sau cổng là bức bình phong dài 1750, dày 200, xây đá chẻ trát vữa rồi đắp hoa văn. Mẫu hoa văn đắp lấy ở bộ file cad rồng phượng và hoa tiết đình chùa. Giữa sân là hai ô mộ, mỗi ô rộng 900 và cách nhau 850. Cuối khuôn viên là nhà bia, có hai cột tròn đường kính 250 đúc sẵn, một lư hương đá non nước và tấm bia đá nguyên khối.
Hình 3. Mặt bằng lăng mộ. Chuỗi kích thước đủ cả bốn phía, các nhãn vật liệu chỉ thẳng vào từng bộ phận.
Hình 4. Sơ đồ vẽ lại theo đúng các con số trên mặt bằng, để nhìn nhanh thứ tự từ cổng vào tới nhà bia.
Mặt cắt A-A
Mặt cắt này cắt dọc theo chiều dài 7750, đi qua cổng, sân, thân mộ và nhà bia. Nhà bia cao 3880 tính từ cốt nền, chia thành các đoạn 1150, 1350, 750, 80 và 550. Khoang giữa nhà bia rộng 1090, hai bên là trụ dày 250. Nền nhà bia nâng lên cốt +0,700, thềm phía trước ở +0,800, còn sân là cốt ±0,000.
Trụ cổng cao 2500 trên mặt nền, chôn thêm 400 xuống dưới. Lối vào có bậc cấp xây đá chẻ màu đen, hạ xuống cốt -0,450. Nền sân lát đá non nước, dưới là lớp bê tông mác 100 dùng sỏi 4×6, dưới nữa là đất thiên nhiên đầm chặt.
Hình 5. Mặt cắt A-A. Cột ghi chú phía trên cho biết cấu tạo mái nhà bia. Chuỗi kích thước ngoài cùng bên phải cho chiều cao 3880.
Hai mặt đứng
Khung thứ ba đặt hai mặt đứng cạnh nhau. Cả hai đều lấy nhà bia làm trung tâm, hai bên là tường rào đá chẻ xây kiểu tường lửng, xen kẽ mấy đoạn hoa văn cong. Mái nhà bia vẽ hai tầng, đầu đao vươn ra rõ ràng. Tỷ lệ mái đao xem thêm ở file cad đình chùa.
Một điểm nhỏ dễ gây hiểu nhầm. Trên mặt đứng, mái được tô đặc màu đỏ. Còn ghi chú trong mặt cắt lại viết mái dán ngói âm dương màu vàng. Màu trong bản vẽ chỉ là màu nét theo lớp, không phải màu vật liệu. Khi báo giá thì lấy theo ghi chú chứ đừng lấy theo màu tô.
Chi tiết trụ cổng, trụ góc và mặt cắt B-B
Khung thứ tư gom ba hình. Trụ cổng có hai cái, tiết diện 350 × 350, cao 2500 trên nền và chôn 400. Trụ góc có bốn cái, cùng tiết diện 350 × 350 nhưng chỉ cao 1800, cổ mũ trụ thắt lại còn 250. Mặt cắt B-B cắt ngang qua tường rào và một trụ, cho thấy cách gối tường vào thân trụ.
Hình 6. Chi tiết trụ. Ghi chú dưới mỗi hình cho biết số lượng: hai trụ cổng và bốn trụ góc.
Vật liệu ghi trong bản vẽ
Khối ghi chú nằm dưới mặt bằng, chữ rất nhỏ nên phóng to lại ở hình dưới. Đây là phần đáng đọc nhất nếu bạn định đưa bản vẽ cho thợ đá.

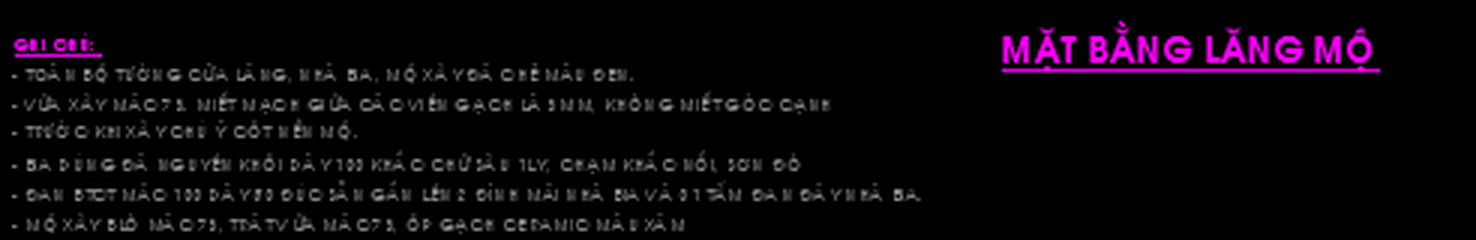

Hình 7. Khối ghi chú dưới mặt bằng, phóng to ba lần cho dễ đọc.
Sáu dòng ghi chú nói những việc sau. Toàn bộ tường lăng, nhà bia và mộ xây đá chẻ màu đen. Vữa xây mác 75, mạch giữa các viên dày 3 mm, không miết góc cạnh. Trước khi xây phải kiểm cốt nền mộ. Bia dùng đá nguyên khối dày 100, khắc chữ sâu một ly, chạm khắc nổi sơn đỏ. Đan bê tông cốt thép mác 100 dày 50 đúc sẵn, gắn lên hai đỉnh mái nhà bia, kèm một tấm đan đáy nhà bia. Mộ xây blô mác 75, trát vữa mác 75, ốp gạch ceramic màu xám.
Hai chỗ trong bản vẽ nói ngược nhau về vỏ mộ. Ghi chú viết mộ ốp gạch ceramic màu xám. Nhưng nhãn chỉ thẳng vào ô mộ trên mặt bằng lại viết mộ xây blô, ốp đá granit tự nhiên, và mặt cắt A-A cũng ghi vỏ mộ ốp đá granit tự nhiên. Hai phương án chênh nhau khá nhiều tiền. Trước khi bóc khối lượng, bạn phải chốt lại một phương án rồi sửa cho khớp cả ba chỗ.
Mở tệp trên AutoCAD đời mới mà chữ không vỡ
Tệp lưu bằng AutoCAD 2007 nên mọi bản từ 2007 trở đi đều mở được, kể cả AutoCAD 2026 và các bản LT. Vướng duy nhất là phông chữ. Bản vẽ gọi tới bốn phông là romand.shx, vnd.shx, chhbg.shx và Vhavan.ttf. Ba cái sau là phông tiếng Việt kiểu cũ, máy mới thường không có sẵn.
Thiếu phông thì AutoCAD hiện hộp thoại xin phông thay thế ngay lúc mở. Chọn bừa một phông la tinh vẫn đọc được số, nhưng chữ có dấu dễ hiện sai. Cách gọn nhất là chép ba tệp phông kiểu cũ vào thư mục Fonts của bản AutoCAD đang dùng rồi mở lại bản vẽ. Tệp báo lỗi ngay lúc mở thì xem bài lỗi file cad không mở được. In ra giấy mà nét và chữ bị mờ thì xem cách khắc phục in bản vẽ cad bị mờ.
Hình 8. Trình tự mở và dùng tệp, đúng theo những gì tệp khai báo bên trong.
Chỉnh lại theo khu đất của gia đình
Hiếm khu đất nào vừa khít 7750 × 4100. Việc đầu tiên là đo lại phần đất được cấp, rồi co kéo chiều dài trước. Chiều ngang 4100 gần như là tối thiểu, vì phải chứa hai ô mộ rộng 900 và lối đi hai bên.
Nếu chỉ chôn một mộ thì bỏ bớt một ô, khuôn viên hẹp lại còn khoảng 3200. Nếu cần bốn mộ thì giữ nguyên chiều ngang và kéo dài thêm về phía cổng, đừng lấn vào phần nhà bia. Cao độ nhà bia +0,700 nên cân nhắc theo mực nước ngập của nghĩa trang, chỗ hay ngập thì nâng thêm.
Tải file cad lăng mộ s070
Đường dẫn dưới đây giữ nguyên như bài cũ, không rút gọn và không đổi tham số. Bấm nút là ra thẳng trang Google Drive của tệp.
Gói s070, bản vẽ lăng mộ gia tộc
Một tệp DWG gồm bốn khung: mặt bằng, mặt cắt A-A, hai mặt đứng, chi tiết trụ và mặt cắt B-B. Đủ kích thước và ghi chú vật liệu, không kèm phần kết cấu.
- Định dạng DWG 2007, mã AC1021
- Dung lượng 998 KB khi tải, 995 KB sau giải nén
- Số tệp 1 bản vẽ DWG
Mật khẩu giải nén: xaydungso.vn
Video dưới đây là hướng dẫn dựng phối cảnh ngôi mộ từ bản vẽ AutoCAD mà bài gốc đã dẫn. Kênh vẫn còn và video vẫn xem được, nên giữ lại cho ai muốn xem khối ba chiều trước khi chốt mẫu.
Câu hỏi thường gặp
Mật khẩu giải nén của file cad lăng mộ này là gì
Là chuỗi xaydungso.vn, tất cả viết thường. Mật khẩu này chỉ đúng cho gói s070, các gói khác trên trang dùng chuỗi khác.
Bản AutoCAD nào mở được tệp này
Tệp ghi ở định dạng DWG 2007, nên mọi bản từ AutoCAD 2007 trở lên đều mở trực tiếp. AutoCAD LT cũng mở được vì bản vẽ không dùng lisp hay đối tượng tuỳ biến. Muốn xem nhanh mà không cài AutoCAD thì dùng phần mềm xem DWG miễn phí của Autodesk.
Vì sao mở lên chữ tiếng Việt bị vỡ thành ô vuông
Vì máy thiếu ba phông kiểu cũ mà bản vẽ gọi tới. Chép chúng vào thư mục Fonts của AutoCAD rồi mở lại là hết. Nếu không có phông gốc thì chọn tạm một phông thay thế, chữ vẫn hiện nhưng dấu có thể sai.
Bản vẽ này có dùng để xin phép xây dựng được không
Không dùng thẳng được. Đây là bản vẽ tham khảo, và thiếu hẳn phần kết cấu. Nhiều nghĩa trang còn có quy định riêng về kích thước tối đa của từng phần mộ và chiều cao công trình. Nên hỏi ban quản trang trước, rồi mới chỉnh bản vẽ theo.
Bóc khối lượng từ file cad lăng mộ này thế nào cho nhanh
Chốt phương án vỏ mộ trước, vì bản vẽ đang ghi hai kiểu khác nhau. Sau đó tách khối lượng theo bốn nhóm: đá chẻ xây tường và trụ, đá nguyên khối cho bia và đan, phần bê tông móng và đan mái, phần ngói cùng hoa văn đắp. Diện tích tường lấy theo mặt đứng, còn chiều dài lấy theo mặt bằng.
