Lệnh UCSicon trong AutoCAD điều khiển cái biểu tượng hai trục X, Y nhỏ nằm trong vùng vẽ. Nó cho biết hệ toạ độ đang dùng quay theo hướng nào và gốc nằm ở đâu. Bài này đi hết bảy tuỳ chọn của lệnh trên bản 2026, kèm cách chữa khi bật ON rồi mà màn hình vẫn trống trơn.
Tóm tắt nhanh. Gõ UCSICON rồi chọn ON, OFF, All, Noorigin, ORigin, Selectable hoặc Properties. Trạng thái bật tắt được ghi vào từng bản vẽ, và ghi riêng cho Model với từng Layout. Bật mãi không thấy thì lỗi thường nằm ở biến UCS2DDISPLAYSETTING chứ không phải ở lệnh.
Gọi lệnh UCSicon trong AutoCAD 2026 ở đâu
Cách chắc nhất vẫn là gõ UCSICON vào dòng lệnh rồi Enter. Máy trả về dòng nhắc:
Enter an option [ON/OFF/All/Noorigin/ORigin/Selectable/Properties]
Gõ chữ cái viết hoa trong ngoặc là chọn được tuỳ chọn đó. Gõ một chữ không thuộc danh sách thì máy đáp Invalid option keyword. rồi hỏi lại chứ không huỷ lệnh.
Trên ribbon, nút tương ứng nằm ở thẻ View, bảng Viewport Tools, tên nút là UCS Icon. Nút sáng viền khi biểu tượng đang bật, nên nhìn nút là biết trạng thái mà không cần gõ lệnh. Hai nút bên cạnh, View Cube và Navigation Bar, cũng chạy theo cùng quy tắc đó.
Hình 1. Nút UCS Icon nằm ngay đầu bảng Viewport Tools của thẻ View. Nút đang sáng viền tức biểu tượng đang hiện.
Nhiều tài liệu đời cũ chỉ đường qua thanh menu kiểu View ▸ Display ▸ UCS Icon. Bản 2026 giấu thanh menu đó đi, biến MENUBAR đọc ra 0, nên bạn tìm sẽ không thấy. Muốn dùng lại thì gõ MENUBAR rồi nhập 1.
Bảy tuỳ chọn nói gọn
| Tuỳ chọn | Làm gì |
|---|---|
ON | Hiện biểu tượng trong khung nhìn hiện hành |
OFF | Ẩn biểu tượng trong khung nhìn hiện hành |
All | Áp lựa chọn cho mọi khung nhìn đang mở, không riêng khung đang đứng |
Noorigin | Luôn nép biểu tượng vào góc dưới bên trái khung nhìn |
ORigin | Đặt biểu tượng đúng tại gốc 0,0,0 của hệ toạ độ hiện hành |
Selectable | Cho phép hay cấm bấm chuột chọn biểu tượng |
Properties | Mở hộp thoại UCS Icon để đổi kiểu, cỡ và màu |
Biểu tượng đứng ở gốc hay nép vào góc
Đây là cặp tuỳ chọn dùng nhiều nhất. Với ORigin, biểu tượng bám đúng điểm 0,0,0 của hệ toạ độ đang hiệu lực. Nhìn một cái là biết mình đang nhập toạ độ X,Y đếm từ đâu.
Hình 2. Chế độ ORigin. Biểu tượng đứng tại gốc toạ độ, cách xa hình chữ nhật vẽ ở toạ độ 80,60.
Với Noorigin, biểu tượng bỏ mặc gốc toạ độ và luôn nằm sát góc dưới bên trái khung nhìn. Kiểu này gọn mắt khi bạn vẽ trên vùng rộng và gốc toạ độ nằm tít đâu đó ngoài màn hình.
Hình 3. Vẫn bản vẽ đó, sau khi chọn Noorigin. Biểu tượng bỏ gốc toạ độ, chạy về góc khung nhìn.
Nhìn ô vuông để biết biểu tượng có đứng đúng gốc không
So hai hình trên sẽ thấy một chi tiết nhỏ mà ít ai để ý. Khi biểu tượng đứng đúng gốc toạ độ, chỗ hai trục gặp nhau có hai ô vuông lồng vào nhau. Khi nó chỉ nép ở góc khung nhìn thì chỉ còn một ô vuông.
Chi tiết này có ích thật. Bạn đang để chế độ ORigin nhưng gốc toạ độ đã trôi ra ngoài vùng nhìn thì AutoCAD tự nép biểu tượng về góc màn hình. Thấy một ô vuông trong khi vẫn nhớ là mình bật ORigin tức là gốc toạ độ đang ở ngoài tầm mắt, nên phóng thu lại cho vừa.
All áp cho mọi khung nhìn
Mặc định lệnh chỉ tác động tới khung nhìn bạn đang đứng. Chia màn hình thành nhiều ô bằng lệnh VPORTS thì mỗi ô nhớ trạng thái riêng của mình. Chọn All, máy hỏi tiếp bạn muốn áp trạng thái nào, rồi đặt trạng thái đó cho tất cả các ô cùng lúc.
Hình 4. Sơ đồ ba cách đặt: áp cho mọi khung nhìn, nép vào góc, và bám gốc toạ độ.
Selectable cho phép bấm thẳng vào biểu tượng
Đây là phần các hướng dẫn cũ chưa có. Chọn Selectable, máy hỏi Allow selecting UCS icon [Yes/No] Yes thì biểu tượng trở thành thứ bấm chuột chọn được ngay trên vùng vẽ.
Bấm vào nó, ba grip hiện ra: một grip vuông ở gốc và hai grip tròn trên trục X và trục Y. Kéo grip vuông là dời gốc toạ độ, kéo grip tròn là xoay trục. Không phải mở hộp thoại nào cả. Dựng xong một hệ toạ độ vừa ý thì lưu nó lại bằng lệnh UCSMAN để lần sau gọi ra dùng tiếp.
Hình 5. Biểu tượng được chọn. Grip vuông ở gốc dùng để dời gốc, hai grip tròn dùng để xoay trục.
Tiện thì tiện, nhưng nó cũng là cái bẫy. Quét chọn đối tượng gần gốc toạ độ rất dễ dính luôn biểu tượng, kéo nhầm một cái là hệ toạ độ lệch mà bạn không biết. Muốn khoá lại thì chọn Selectable rồi No. Lựa chọn này ghi vào biến UCSSELECTMODE: bằng 1 là bấm được, bằng 0 là không.
Hộp thoại UCS Icon: kiểu, cỡ và màu
Chọn Properties để mở hộp thoại UCS Icon. Hộp thoại này gom hết phần hình thức của biểu tượng.
Hình 6. Hộp thoại UCS Icon của bản 2026. Ô Preview vẽ thử ngay biểu tượng sau mỗi lần bạn đổi thiết lập.
UCS icon style chọn giữa kiểu 2D và kiểu 3D. Kiểu 2D không vẽ trục Z. Kiểu 3D vẽ đủ ba trục, nhưng khi bạn nhìn thẳng từ trên xuống bằng lệnh PLAN thì trục Z chĩa vào mắt nên chỉ còn thấy hai trục X và Y.
UCS icon size đặt cỡ biểu tượng theo phần trăm khung nhìn, mặc định 50, nhập được từ 5 tới 95. Ô nhập số và thanh trượt bên cạnh ăn theo nhau.
UCS icon color tách làm hai: một màu cho khung nhìn của không gian mô hình, một màu cho các thẻ Layout. Ô Apply single color bắt cả biểu tượng dùng chung một màu thay vì mỗi trục một màu.
Line width chỉ sáng khi đang chọn kiểu 3D
Đây là chỗ nhiều người tìm mãi không ra. Ô Line width nằm ngay cạnh hai nút chọn kiểu, nhưng nó chỉ dùng được khi bạn đang chọn kiểu 3D. Bấm sang kiểu 2D là cả nhãn lẫn ô chọn mờ đi.

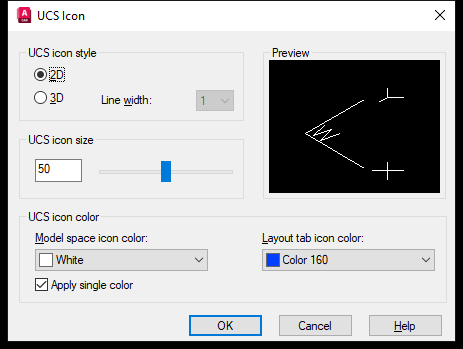

Hình 7. Chuyển sang kiểu 2D thì Line width mờ hẳn. Bề dày nét chỉ có ba mức: 1, 2 và 3.
Kiểu 2D còn hình cây bút chì gãy
Chọn kiểu 2D thì gặp thêm một dạng hình đặc biệt. Khi hướng nhìn của bạn nằm gần như song song với mặt phẳng XY, biểu tượng đổi thành hình cây bút chì gãy. Đó là lời cảnh báo rằng mặt phẳng XY đang dựng đứng gần vuông góc với tầm mắt. Lúc đó đừng bắt điểm bằng chuột, toạ độ sẽ ra sai. Kiểu 3D không dùng hình này, nên đang để kiểu 3D mà đi tìm cây bút chì gãy thì tìm mãi cũng không thấy.
Đừng theo hướng dẫn quá cũ. Các bài viết từ thời AutoCAD 2010 mô tả hộp thoại này có thêm ô Cone để bật đầu mũi tên hình nón, và ghi cỡ biểu tượng mặc định là 12. Bản 2026 không còn ô Cone, và cỡ mặc định là 50.
Bật ON rồi mà vẫn không thấy biểu tượng
Trường hợp này gặp thường xuyên, và thủ phạm gần như không bao giờ là bản thân lệnh UCSicon trong AutoCAD. Có ba chỗ cần soi, theo thứ tự.
Hình 8. Ba chỗ cần soi, theo đúng thứ tự. Bước 3 là chỗ hay bỏ sót nhất.
Model và từng Layout ghi trạng thái riêng
Trạng thái bật tắt nằm trong biến UCSICON, và biến này được lưu vào chính tệp bản vẽ. Quan trọng hơn: không gian mô hình và không gian giấy ghi riêng hai giá trị. Tắt biểu tượng khi đang đứng trong một Layout thì sang Model nó vẫn còn nguyên, và ngược lại.
Bên Layout, biểu tượng cũng khác hẳn. Nó là một tam giác vuông nhỏ nằm ở góc dưới bên trái tờ giấy, vẽ bằng màu của mục Layout tab icon color. Nó thuộc về tờ giấy chứ không thuộc về các khung nhìn động tạo bằng lệnh MV nằm trên tờ đó.
Hình 9. Biểu tượng của không gian giấy là một tam giác, không phải hai trục như bên Model.
Vì trạng thái nằm trong tệp nên nhận bản vẽ của người khác mà không thấy biểu tượng đâu thì đừng nghi máy hỏng. Bản vẽ đó được lưu lúc biểu tượng đang tắt, thế thôi. Mở một bản vẽ mới tinh, biểu tượng lại hiện đúng gốc như thường.
Giá trị của biến UCSICON đọc theo bit
Chỗ này khiến nhiều người viết LISP mắc bẫy. Biến UCSICON không phải chỉ có 0 và 1. Bit thứ nhất là hiện hay ẩn, bit thứ hai là có bám gốc toạ độ hay không:
| Giá trị | Nghĩa |
|---|---|
| 0 | Tắt, và đang đặt chế độ nép góc |
| 1 | Hiện, nép ở góc khung nhìn |
| 2 | Tắt, nhưng vẫn nhớ chế độ bám gốc |
| 3 | Hiện, bám gốc toạ độ |
Nghĩa là một bản vẽ đang để 3, bạn chọn OFF, thì biến rơi xuống 2 chứ không xuống 0. Ai viết đoạn LISP kiểm (= (getvar "UCSICON") 0) để đoán biểu tượng có đang tắt hay không sẽ nhận kết quả sai đúng ở trường hợp thường gặp nhất. Phải xét riêng bit thứ nhất.
Tin tốt là thao tác này hoàn tác được. Chọn nhầm OFF thì gõ U một lần là biến trở lại giá trị cũ, không cần nhớ mình vừa đặt gì. Cũng không phải gọi lệnh REGEN sau đó, vì biểu tượng vẽ lại ngay lúc lệnh kết thúc.
Biến hiển thị theo kiểu quan sát
Đây là bẫy khó chịu nhất, vì AutoCAD không báo gì cả. Ngoài UCSICON còn một nhóm biến quyết định biểu tượng có được vẽ ra hay không, tuỳ theo kiểu hiển thị của khung nhìn:
UCS2DDISPLAYSETTINGcho kiểu hiển thị 2D wireframe, tức chế độ vẽ bình thường.UCS3DPARADISPLAYSETTINGcho các kiểu hiển thị 3D chiếu song song.
Đặt UCS2DDISPLAYSETTING bằng 0 thì biểu tượng biến mất sạch, dù UCSICON vẫn đang là 3. Gõ UCSICON rồi ON lúc này cũng vô ích: lệnh chạy trơn tru, không một dòng báo lỗi, màn hình vẫn trống. Đặt biến đó về 1 là biểu tượng hiện lại ngay. Nếu bạn hay xoay mô hình bằng 3DORBIT thì nhớ thêm biến thứ hai.
UCSicon và UCS là hai việc khác nhau
Nhầm lẫn phổ biến cuối cùng: lệnh UCSicon trong AutoCAD chỉ đụng tới cái biểu tượng, tuyệt đối không đổi hệ toạ độ. Tắt biểu tượng đi thì hệ toạ độ vẫn nguyên, gõ toạ độ vẫn ra đúng chỗ cũ, chỉ là bạn mất cái mốc để nhìn.
Muốn dời gốc hay xoay trục thì đó là việc của lệnh UCS. Hai lệnh tên gần giống nhau nhưng làm hai chuyện tách bạch, và nhớ được điều đó là bớt được kha khá phiền toái.
