Lệnh Imageframe trong AutoCAD quyết định ba việc: đường khung chữ nhật quanh mỗi ảnh chèn vào bản vẽ có hiện trên màn hình không, có theo bản in ra giấy không, và bạn còn bấm trúng để chọn ảnh đó nữa hay không. Một lệnh nhỏ, nhưng đặt sai thì hồ sơ nộp đi có viền đen quanh từng tấm ảnh scan.
Nắm nhanh.
- Ba giá trị:
0ẩn khung và không in,1hiện khung và in,2hiện khung nhưng không in. Mặc định là1. - Dòng nhắc của bản 2026 chỉ hỏi
Enter new value for IMAGEFRAME <1>. Nó không còn liệt kê ba tuỳ chọn trong ngoặc vuông nữa. - Tắt khung không làm ảnh hết chọn được. Bấm trúng đường biên cũ, quét cửa sổ cắt hay gõ
ALLđều vẫn ăn. - Đổi giá trị chiếm một nấc Undo. Bấm
Ungay sau đó chỉ trả biến về cũ chứ không hoàn tác việc bạn vừa vẽ. - Nút Frames trên dải ribbon là biến
FRAME. Nó đụng cả năm loại khung một lúc, không riêng ảnh. - Giá trị lưu trong từng bản vẽ, không lưu trong máy.
Lệnh Imageframe trong AutoCAD điều khiển đường nào
Khung ảnh là đường viền quanh tấm ảnh
Khi một tệp ảnh được gắn vào bản vẽ, AutoCAD vẽ thêm một đường chữ nhật ôm sát mép ảnh. Đường đó không nằm trong tệp ảnh. Nó là thứ AutoCAD tự vẽ để bạn biết ranh giới của đối tượng ảnh nằm ở đâu. Việc gắn ảnh thuộc về một lệnh khác, mô tả trong bài lệnh Imageattach gắn ảnh cho bản vẽ hiện hành.
Hình 1. Cùng một tấm ảnh trên AutoCAD 2026. Bên trái còn đường khung bao ngoài, bên phải đã tắt.
Không có bí danh, phải gõ đủ chữ
Tệp acad.pgp của bản 2026 có bí danh cho mấy lệnh ảnh anh em: IAT cho IMAGEATTACH, IAD cho IMAGEADJUST, ICL cho IMAGECLIP. Riêng IMAGEFRAME thì không có dòng nào. Bạn phải gõ đủ mười chữ, hoặc tự thêm một dòng bí danh vào tệp đó nếu dùng nhiều.
Ba giá trị 0, 1 và 2 khác nhau chỗ nào
| Giá trị | Trên màn hình | Khi in |
|---|---|---|
0 | không thấy khung | không in khung |
1 (mặc định) | thấy khung | in khung |
2 | thấy khung | không in khung |
Dòng nhắc bản 2026 không còn liệt kê tuỳ chọn
Gõ IMAGEFRAME rồi Enter, AutoCAD 2026 hỏi đúng một dòng: Enter new value for IMAGEFRAME <1>:
Nhiều hướng dẫn cũ chép lại dòng nhắc kiểu Enter image frame setting [0, 1, 2]. Dòng đó không còn. Máy không nhắc bạn có những lựa chọn nào, nên phải nhớ sẵn ba con số. Gõ nhầm một số ngoài khoảng thì máy trả lời gọn: Requires an integer between 0 and 2. rồi hỏi lại.
Ảnh mờ hay sắc nét là chuyện của một biến khác, xem bài lệnh Imagequality điều khiển chất lượng hiển thị ảnh. Còn IMAGEFRAME chỉ đụng đến đường viền.
Giá trị nằm trong bản vẽ, không nằm trong máy
Đặt IMAGEFRAME bằng 0 trong một bản vẽ rồi mở bản vẽ mới, giá trị ở bản mới vẫn là 1. Mỗi tệp DWG giữ con số của riêng nó. Điều này có hai mặt. Mặt hay là bạn gửi tệp đi thì người nhận thấy đúng như bạn thấy. Mặt dở là bạn phải đặt lại cho từng bản vẽ, và một tệp đồng nghiệp gửi tới có thể đang để 0 sẵn mà bạn không biết. Chuyện ảnh chèn vào rồi mà không thấy đâu còn có mấy nguyên nhân khác, gom trong bài chèn ảnh vào CAD không lỗi.
Khung ảnh có in ra giấy không
Có, nếu giá trị đang là 1. Đây là chỗ hay hỏng nhất. Một bản vẽ xin phép có bốn năm tấm ảnh hiện trạng chèn vào, để mặc định, in ra là mỗi tấm đóng một khung đen mảnh. Trên màn hình nền tối thì đường đó chìm nghỉm, ra giấy trắng lại rõ mồn một.

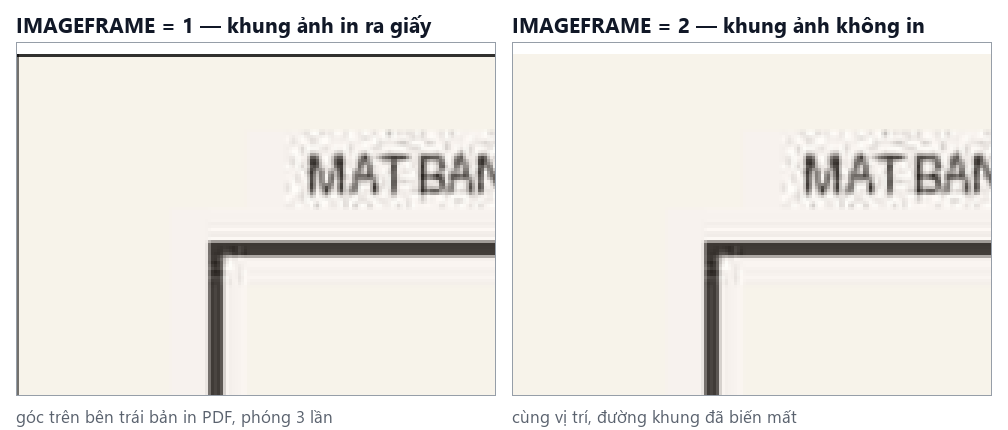

Hình 2. Cùng một bản vẽ xuất ra PDF hai lần. Đặt 1 thì đường khung theo ra giấy, đặt 2 thì không.
Giá trị 2 sinh ra đúng cho tình huống này: trên màn hình bạn vẫn thấy ranh giới ảnh để còn bấm chọn, còn bản in thì sạch. Bản in ra từ giá trị 2 và từ giá trị 0 giống hệt nhau, khác nhau chỉ ở chỗ bạn có nhìn thấy khung khi làm việc hay không. Các bước xuất bản vẽ ra giấy và ra PDF nằm trong bài Printing: cách xuất bản vẽ AutoCAD ra giấy và ra PDF.
Tắt khung rồi thì chọn ảnh bằng cách nào
Có một câu truyền tai lâu nay: tắt khung thì hết chọn được ảnh. Trên AutoCAD 2026 thì không phải vậy. Ảnh vẫn chọn được y như cũ, chỉ là bạn không còn nhìn thấy chỗ phải bấm.
| Cách chọn | Khung bật (1) | Khung tắt (0) |
|---|---|---|
| Bấm vào giữa tấm ảnh | không ăn | không ăn |
| Bấm trúng đường biên ảnh | ăn | ăn |
| Quét cửa sổ cắt trùm cả ảnh | ăn | ăn |
Gõ SELECT rồi ALL | ăn | ăn |
Bấm vào giữa tấm ảnh thì không ăn
Dòng đầu bảng trên mới là chỗ nhiều người vấp. Ảnh raster chỉ chọn được bằng đường biên của nó, kể cả khi khung đang bật. Bấm vào giữa tấm ảnh thì AutoCAD hiểu là bạn đang mở một cửa sổ chọn trên nền trống. Tắt khung đi thì đường biên vẫn còn đó, vẫn bấm trúng được, chỉ là mắt không thấy để mà nhắm.
Khi ảnh được chọn rồi, khung ẩn hiện trở lại thành nét đứt kèm bốn nút xanh ở góc. Nên nếu lỡ tắt khung mà cần sửa ảnh, cách nhanh nhất là quét một cửa sổ cắt trùm qua vùng ảnh, hoặc bật tạm giá trị 1 lên, làm xong hạ về lại.

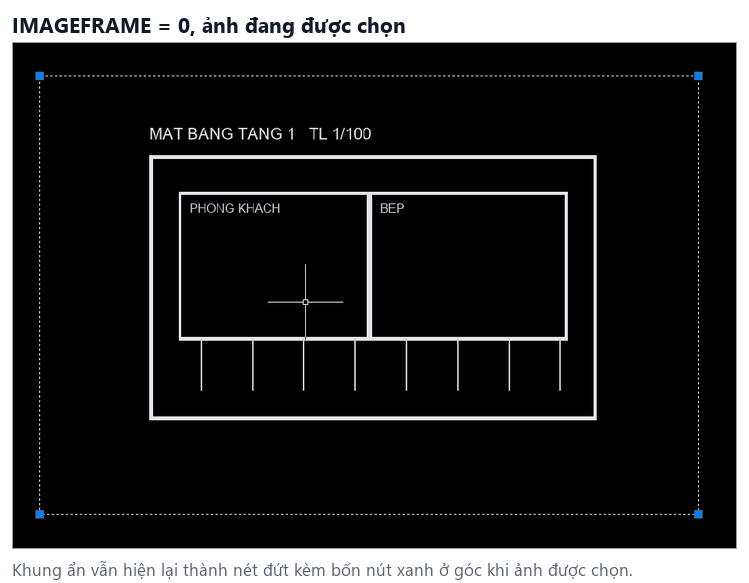

Hình 3. Khung đang tắt, nhưng ảnh vừa được chọn nên ranh giới hiện lại thành nét đứt.
Muốn chỉnh độ sáng, độ tương phản hay độ mờ của tấm ảnh sau khi đã chọn được nó thì dùng lệnh khác, nói trong bài lệnh Imageadjust điều chỉnh độ sáng cho ảnh.
Nút Frames trên ribbon không phải lệnh Imageframe
Thẻ Insert, bảng Reference có một nút thả xuống với bốn dòng: Hide frames, Display and plot frames, Display but don't plot frames và *Frames vary* đang mờ. Nhìn thì giống hệt ba giá trị vừa nói, nhưng nút này gọi biến FRAME chứ không gọi IMAGEFRAME.

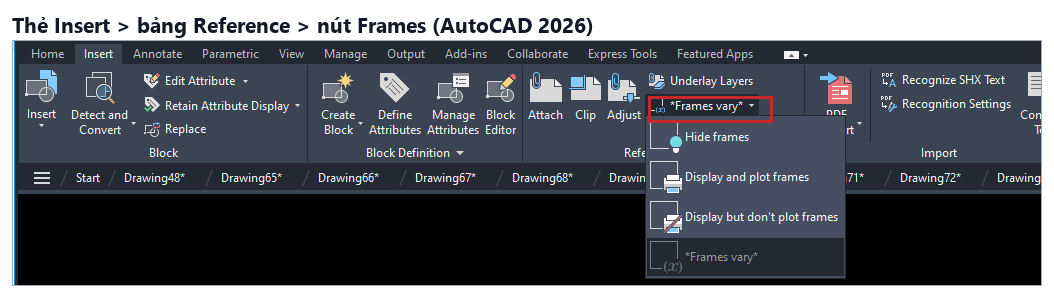

Hình 4. Nút Frames nằm ở thẻ Insert, bảng Reference. Đây là lối duy nhất trên ribbon.
Khác biệt rất đáng kể. FRAME là công tắc tổng của năm biến con. Bấm Hide frames một cái là khung ảnh raster, khung nền PDF, khung nền DWF, khung nền DGN và khung xén xref cùng tắt hết. Bạn chỉ muốn giấu viền mấy tấm ảnh scan, nhưng đường bao của bản đồ nền PDF cũng biến mất theo.
Hình 5. Quan hệ giữa FRAME và năm biến khung con.
Vì sao bản vẽ trắng đã báo Frames vary
Mở một bản vẽ mới tinh, chưa gắn gì cả, nút trên ribbon đã ghi *Frames vary* và biến FRAME đã bằng 3. Không phải máy hỏng. Mặc định gốc của năm biến con vốn không giống nhau: IMAGEFRAME và PDFFRAME bằng 1, DWFFRAME và XCLIPFRAME bằng 2, DGNFRAME bằng 0. Năm số khác nhau thì công tắc tổng chỉ còn cách báo là mỗi thứ một kiểu.
Con số 3 là trạng thái để đọc, không phải để đặt. Gõ FRAME rồi nhập 3, máy nhận mà không đổi gì cả. Trong danh sách thả xuống, dòng *Frames vary* cũng để mờ chứ không sáng như ba dòng kia. Muốn động vào riêng khung ảnh thì chỉ có một đường: gõ lệnh IMAGEFRAME. Trên ribbon không có nút nào dành riêng cho nó.
Bẫy Undo ít người để ý
Đổi IMAGEFRAME chiếm một nấc hoàn tác. Vẽ xong một đối tượng, đổi khung ảnh, rồi bấm U vì muốn xoá đối tượng vừa vẽ: phím U đó chỉ trả IMAGEFRAME về giá trị cũ. AutoCAD ghi rõ chữ IMAGEFRAME ngay bên cạnh dòng nhắc để báo nó vừa hoàn tác cái gì. Đối tượng bạn vẽ vẫn nguyên. Bấm thêm một lần nữa mới tới lượt nó.
Nghe thì nhỏ, nhưng ai quen bấm Ctrl+Z liên tục theo phản xạ sẽ lùi quá tay lúc nào không hay. Thói quen an toàn là nhìn dòng nhắc sau mỗi lần hoàn tác, vì AutoCAD luôn in tên việc vừa bị lùi.
Thêm một điểm nữa: mỗi lần đổi giá trị, AutoCAD chạy lại một lượt tái tạo hình. Bản vẽ nhẹ thì không cảm thấy gì, bản vẽ nặng vài chục nghìn đối tượng thì có một quãng chờ. Đừng đổi qua đổi lại cho vui.
Mấy chỉ dẫn cũ nên bỏ
Ctrl + Shift + H không liên quan tới khung ảnh
Tổ hợp này trong AutoCAD 2026 gắn với cặp lệnh HIDEPALETTES và SHOWPALETTES. Nó ẩn và hiện các bảng công cụ đang neo hai bên màn hình, không đụng gì tới ảnh. Bấm nó để giấu khung ảnh thì chỉ được một màn hình trống trơn.
Gõ SYSVAR sẽ ra một lệnh khác hẳn
Không có lệnh nào tên SYSVAR. Gõ chuỗi đó vào dòng lệnh, AutoCAD 2026 tự chuyển thành SYSVARMONITOR, tức bảng theo dõi biến hệ thống, không phải chỗ đọc giá trị. Lệnh đúng để xem và đặt biến là SETVAR. Gõ SETVAR, nhập tên biến, máy hiện ngay giá trị hiện hành trong ngoặc nhọn.
Đường menu cũ vẫn còn nhưng đã bị giấu
Đường Modify > Object > Image > Frame mà tài liệu cũ hay nhắc thì vẫn nằm trong tệp giao diện của bản 2026. Vấn đề là thanh menu ngang đó mặc định bị tắt, vì biến MENUBAR để 0. Muốn thấy lại thì gõ MENUBAR rồi nhập 1. Với hầu hết mọi người, gõ thẳng tên lệnh vẫn nhanh hơn.
Chốt lại nên để giá trị nào
Lệnh Imageframe trong AutoCAD chỉ có ba con số, nhưng chọn đúng con số thì đỡ được cả một lượt in lại. Một nếp làm việc gọn có thể theo ba mốc dưới đây.
Trong lúc dựng bản vẽ, để 1. Có khung thì còn bấm được vào ảnh, còn biết ảnh nào chồng lên ảnh nào.
Trước khi in hoặc xuất PDF nộp đi, chuyển sang 2. Bạn vẫn làm việc bình thường mà giấy in ra không dính viền.
Chỉ dùng 0 khi cần một khung nhìn thật sạch để chụp lại làm hình minh hoạ, và nhớ rằng lúc đó muốn chọn ảnh phải quét cửa sổ cắt. Đặt xong giá trị nào thì nhớ lưu bản vẽ, vì con số đi theo tệp chứ không đi theo máy.
