Bạn đặt Transparency trong AutoCAD lên 60, hình vẫn đặc như cũ. Hoặc màn hình đã mờ đúng ý, in ra giấy lại đặc hoàn toàn. Hai chuyện đó gặp nhiều đến mức không ít người kết luận là lệnh hỏng. Thực ra con số bạn nhập vẫn nằm nguyên trong bản vẽ. Nó chỉ bị hai công tắc khác chặn lại, một cái trước màn hình và một cái trước máy in.
Tóm tắt. Độ trong suốt lấy giá trị từ ba nơi: từng đối tượng qua bảng Properties, cả lớp qua cột Transparency của Layer Properties Manager, và ghi đè riêng cho từng khung nhìn trong Layout qua cột VP Transparency. Giá trị hợp lệ là 0 đến 90, thêm ByLayer và ByBlock. Muốn thấy trên màn hình thì biến TRANSPARENCYDISPLAY phải bằng 1. Muốn in ra giấy có độ mờ thì phải tự đánh dấu ô Plot transparency trong Page Setup hoặc trong hộp thoại Plot, vì ô này mặc định tắt. Riêng lệnh TRANSPARENCY là chuyện khác hẳn, nó chỉ bật tắt nền trong suốt của ảnh raster hai màu. Mọi con số dưới đây đọc trên AutoCAD 2026 bản 25.1, tháng 9 năm 2026.
Transparency trong AutoCAD lấy giá trị từ ba nơi
Người dùng hay coi độ trong suốt là một thuộc tính duy nhất. Thực tế AutoCAD hỏi tới ba nguồn theo thứ tự, rồi mới quyết định vẽ ra sao. Hiểu thứ tự đó thì hết hẳn cảnh sửa một chỗ mà hình không nhúc nhích.
Hình 1. Ba nguồn giá trị và hai công tắc. Phần lớn thắc mắc thực ra rơi vào hai ô đỏ, không phải vào giá trị.
Tầng một: đặt cho từng đối tượng
Chọn hình rồi mở bảng Properties bằng phím Ctrl+1, ô cần tìm nằm trong nhóm General và tên nó là Transparency. Gõ một số từ 0 đến 90 rồi Enter là xong. Số càng lớn thì hình càng mờ, 0 là đặc hoàn toàn.
Hình 2. Một tấm tô màu đang để Transparency 50. Ô này nằm ngay dưới Lineweight, trong nhóm General.
Nếu muốn mọi hình vẽ ra sau này đều mờ sẵn thì đặt biến CETRANSPARENCY. Trên bản vẽ mới, biến này mặc định bằng ByLayer, và khi hỏi bằng lệnh nó trả lời đúng chữ đó: Enter new value for CETRANSPARENCY
Thử trực tiếp trên AutoCAD 2026: đặt 0, 1, 45, 90 đều nhận; đặt 91 hay 100 thì bị từ chối. Ngoài ra còn hai giá trị âm hợp lệ là -1 cho ByLayer và -2 cho ByBlock, còn -3 thì báo lỗi.
Tầng hai: đặt cho cả lớp
Cách này gọn hơn nhiều khi bản vẽ có sẵn quy ước lớp. Mở Layer Properties Manager, kéo ngang tới cột Transparency rồi bấm vào ô của lớp cần sửa. Cũng nhận 0 đến 90.

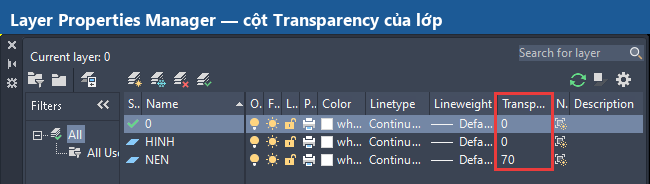

Hình 3. Lớp NEN đang để 70. Cột Transparency nằm ngay sau Lineweight, gần cuối bảng nên hay bị cuộn khuất.
Chỗ này có một cái bẫy đơn giản mà nhiều người vấp. Giá trị của lớp chỉ có tác dụng với những đối tượng đang để Transparency là ByLayer. Ai đã lỡ gõ một con số cứng vào từng hình thì sửa lớp bao nhiêu cũng vô ích. Muốn trả về, chọn hình rồi đặt lại ô Transparency thành ByLayer.
Tầng ba: ghi đè trong khung nhìn của Layout
Đây là tầng ít người biết nhất, và cũng là tầng hữu ích nhất khi in bộ bản vẽ. Cùng một lớp có thể mờ 30 phần trăm ở khung nhìn này và mờ 70 phần trăm ở khung nhìn khác, mà không phải nhân đôi số lớp.
Vào một Layout, bấm đúp vào trong khung nhìn để chuyển sang không gian mô hình, rồi mở Layer Properties Manager. Bảng sẽ mọc thêm một loạt cột bắt đầu bằng VP, trong đó có VP Transparency. Sửa ở cột đó thì chỉ khung nhìn hiện hành đổi.

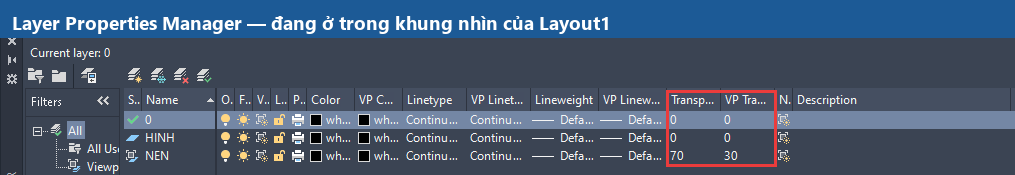

Hình 4. Lớp NEN để 70 ở mức toàn bản vẽ nhưng bị ghi đè còn 30 trong khung nhìn này. Tên lớp đổi biểu tượng để báo có ghi đè.
Làm bằng dòng lệnh cũng được, lệnh là VPLAYER với tuỳ chọn TRansparency. Đứng ở tab Model thì lệnh chỉ đưa ra hai lựa chọn Newfrz và Vpvisdflt. Phải đứng trong Layout thì danh sách mới đủ, đúng như AutoCAD 2026 in ra: Enter an option [?/Color/Ltype/LWeight/TRansparency/Freeze/Thaw/Reset/reMoveoverrides/Newfrz/Vpvisdflt]. Muốn bỏ hết ghi đè thì dùng chính lệnh đó với tuỳ chọn reMoveoverrides.
Đặt xong mà màn hình không đổi gì
Đến đây bạn đã đặt xong Transparency trong AutoCAD ở đúng tầng cần đặt. Phần còn lại là hai công tắc, và chúng không đụng gì tới con số vừa nhập. Chúng chỉ quyết định con số đó có được vẽ ra hay không.
TRANSPARENCYDISPLAY quyết định bạn có thấy hay không
Đây là chỗ đáng giá nhất của cả bài. AutoCAD có một công tắc riêng chỉ để bật tắt việc vẽ ra độ trong suốt, tên biến là TRANSPARENCYDISPLAY. Bằng 1 thì hiện, bằng 0 thì mọi đối tượng đều được vẽ đặc, dù giá trị lưu trong bản vẽ vẫn còn nguyên.

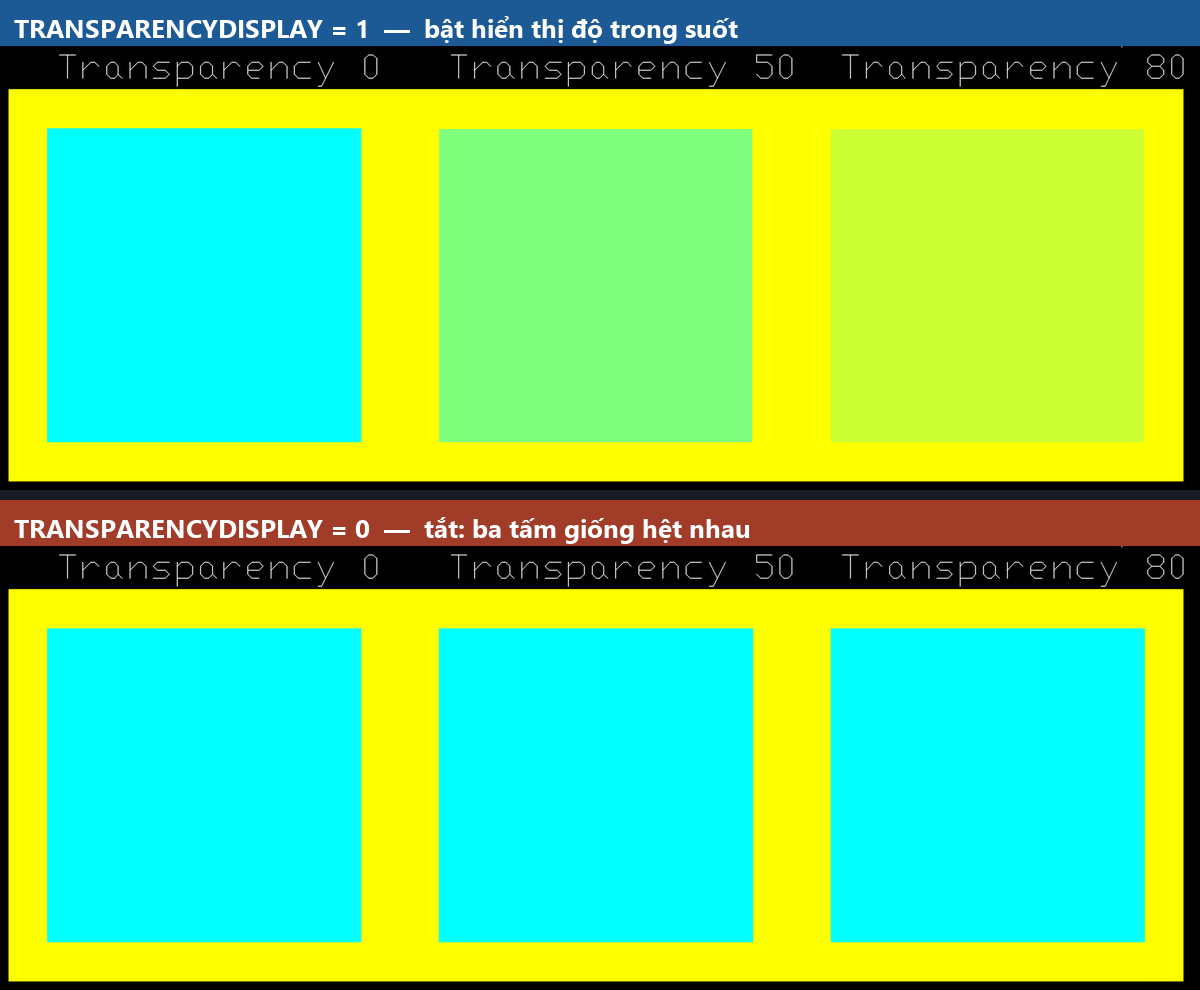

Hình 5. Cùng ba tấm, cùng ba giá trị 0, 50 và 80. Nửa trên là TRANSPARENCYDISPLAY bằng 1, nửa dưới bằng 0. Tắt đi thì ba tấm giống hệt nhau.
Biến này lưu trong registry chứ không lưu trong bản vẽ, mặc định bằng 1. Nghĩa là nếu máy bạn đang tắt thì nó tắt cho mọi bản vẽ. Đổi lại, gửi tệp đi thì người nhận vẫn thấy mờ bình thường, vì máy họ có công tắc riêng. Nhiều người mất cả buổi đi sửa lại bản vẽ trong khi chỉ cần gõ TRANSPARENCYDISPLAY rồi nhập 1.
Nút Transparency không nằm sẵn trên thanh trạng thái
Tài liệu Autodesk có nhắc tới một nút Transparency trên thanh trạng thái, gắn thẳng với biến vừa nói. Nhưng nút đó không được bày sẵn. Bấm biểu tượng ba gạch ở góc phải dưới cùng để mở danh sách Customization, bạn sẽ thấy dòng Transparency chưa có dấu tích.

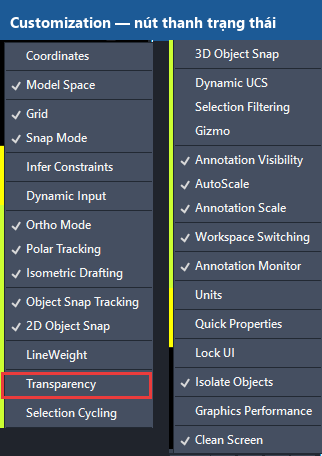

Hình 6. Danh sách nút của thanh trạng thái, tách làm hai cột cho dễ đọc. Dòng Transparency, cũng như LineWeight, chưa được bật.
Bấm vào dòng đó một lần là nút hiện ra trên thanh trạng thái. Từ đó bật tắt bằng chuột, khỏi phải nhớ tên biến.
Màn hình thì mờ, in ra lại đặc
Ô Plot transparency mặc định tắt
Đây là nỗi đau lớn hơn, vì nó chỉ lộ ra sau khi giấy đã in xong. Độ trong suốt khi in do một ô riêng quyết định, và ô đó mặc định không được đánh dấu. Tài liệu Autodesk nói thẳng lý do là hiệu năng: bật lên thì lệnh in chậm hẳn.
Mở Page Setup bằng lệnh PAGESETUP rồi bấm Modify, hoặc mở thẳng hộp thoại Plot. Nhìn sang nhóm Plot options ở cột phải, ô cần đánh dấu tên là Plot transparency.

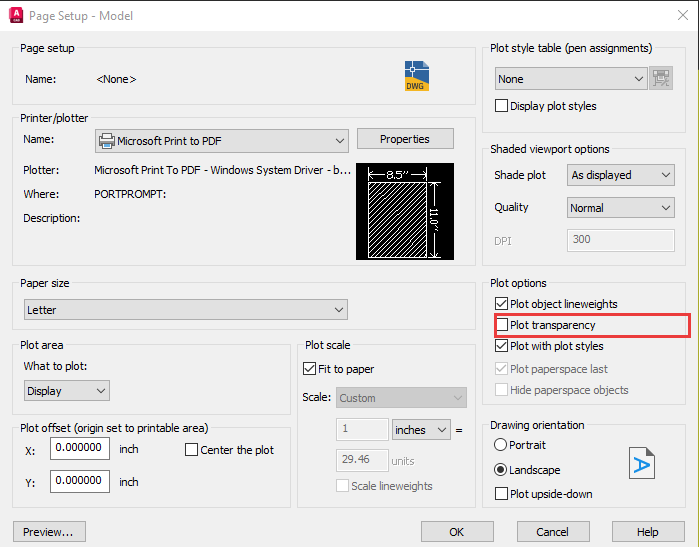

Hình 7. Hộp thoại Page Setup của một bản vẽ mới trên AutoCAD 2026. Ô Plot transparency trống, trong khi Plot object lineweights thì đã tích sẵn.
Ô này đặt riêng cho từng Layout, không phải cài một lần dùng mãi. Bộ bản vẽ nhiều tờ thì nên gộp vào một page setup có tên rồi gán cho tất cả, thay vì đi tích tay từng tờ.
PLOTTRANSPARENCYOVERRIDE nên để nguyên bằng 1
Có một biến đứng trên cả ô vừa nói, tên là PLOTTRANSPARENCYOVERRIDE, mặc định bằng 1. Bằng 1 nghĩa là nghe theo ô trong Page Setup. Bằng 0 là không bao giờ in độ trong suốt, bằng 2 là luôn luôn in, cả hai đều bỏ qua ô kia.
Chính tài liệu Autodesk khuyên để nguyên giá trị 1 vì biến này ảnh hưởng tới tốc độ in của toàn máy. Nếu bản in của bạn ra đặc mà ô Plot transparency đã tích, hãy đọc biến này trước khi nghi ngờ máy in.
Lệnh TRANSPARENCY thực ra dùng cho ảnh, không phải cho nét vẽ
Nó hỏi Select image
Nhiều bài hướng dẫn gộp chung lệnh TRANSPARENCY với ô Transparency trong Properties, và đó là nguồn gốc của khá nhiều hiểu lầm. Gõ TRANSPARENCY trên AutoCAD 2026, dòng nhắc đầu tiên là Select image(s). Nó chỉ làm việc với ảnh raster đã chèn vào bản vẽ.
Việc của lệnh này cũng hẹp: bật hoặc tắt tính trong suốt của các điểm ảnh nền. Chọn On thì các đối tượng nằm dưới ảnh nhìn thấy được, chọn Off thì ảnh che kín. Nó không nhận số 0 đến 90, không làm mờ nét vẽ, không thay được ô Transparency trong Properties.
Đối tượng đúng của nó là ảnh hai màu, tiếng Anh gọi là bitonal image, tức ảnh chỉ có một màu nền và một màu nét. Với loại ảnh này bạn còn đổi được màu nét bằng ô Color trong bảng Properties. Ảnh quét bản vẽ giấy cũ thường thuộc loại này.
Vài cái tên hay bị nhắc nhầm
Không có biến nào tên GRADIENTTRANSPARENCY. Hỏi thử trên AutoCAD 2026 thì máy trả lời là không có biến đó. Muốn một mảng tô chuyển dần độ đậm thì dùng kiểu tô Gradient của lệnh HATCH, còn độ trong suốt của mảng tô vẫn đặt bằng ô Transparency như mọi đối tượng khác.
PALETTEOPAQUE cũng hay bị lôi vào. Biến đó nói về độ trong của các bảng neo trong giao diện, ví dụ bảng Properties hay Tool Palettes. Nó không dính dáng gì tới nét vẽ trong bản vẽ.
Bảng tra nhanh và vài giới hạn
Bảng dưới gom lại mọi chỗ đặt Transparency trong AutoCAD, kèm biến hệ thống đi cùng và giá trị mặc định đọc trên bản 2026.
| Việc | Chỗ thao tác | Biến liên quan | Mặc định |
|---|---|---|---|
| Đặt cho một đối tượng | Properties, ô Transparency | CETRANSPARENCY cho hình vẽ sau này | ByLayer |
| Đặt cho cả lớp | Layer Properties Manager, cột Transparency | — | 0 |
| Ghi đè theo khung nhìn | Cột VP Transparency, hoặc lệnh VPLAYER | VPLAYEROVERRIDESMODE | 1 |
| Đặt cho mảng tô mới | Ribbon Hatch Creation | HPTRANSPARENCY | Theo giá trị hiện hành |
| Hiện trên màn hình | Nút Transparency ở thanh trạng thái | TRANSPARENCYDISPLAY | 1 |
| In ra giấy | Ô Plot transparency | PLOTTRANSPARENCYOVERRIDE | Ô tắt, biến bằng 1 |
| Nền ảnh raster hai màu | Lệnh TRANSPARENCY | — | Off |
Vì sao dừng ở 90 phần trăm
Giới hạn trên là 90 chứ không phải 99 hay 100, và đó là chủ ý. Tài liệu Autodesk giải thích rằng nếu cho phép mờ hoàn toàn thì người dùng sẽ nhầm với lớp đã tắt hoặc đã đông cứng. Một đối tượng mờ 90 phần trăm vẫn còn thấy lờ mờ, nên bạn biết nó tồn tại.
Bản vẽ nặng thì tắt bớt
Vẽ trong suốt tốn công hơn vẽ đặc, vì máy phải trộn màu của mọi lớp chồng nhau. Bản vẽ có nhiều mảng tô mờ, nhiều ảnh nền và nhiều tham chiếu ngoài sẽ thấy rõ độ giật khi kéo và phóng. Trong lúc dựng hình, tạm tắt TRANSPARENCYDISPLAY là cách nhanh nhất để lấy lại độ mượt, rồi bật lại khi cần kiểm tra hình thức.
Việc in cũng vậy. Đó chính là lý do Autodesk để ô Plot transparency tắt sẵn. Nếu bộ bản vẽ của bạn không thực sự cần độ mờ trên giấy thì cứ để nguyên, in sẽ nhanh hơn nhiều.
