3D Drawing in AutoCAD: Bí Quyết Tạo Nên Các Mô Hình Đỉnh Cao

Chủ đề 3d drawing in autocad: Khám phá thế giới thiết kế 3D đầy sáng tạo với AutoCAD trong bài viết này! Hãy cùng chúng tôi khám phá từ cơ bản đến nâng cao, giúp bạn tạo nên những mô hình 3D chuyên nghiệp, chính xác và ấn tượng. Bắt đầu hành trình biến ý tưởng thành hiện thực với AutoCAD ngay hôm nay.

Lợi ích của việc sử dụng AutoCAD cho thiết kế 3D

AutoCAD, một phần mềm hàng đầu trong ngành thiết kế và đồ họa, mang đến nhiều lợi ích đặc biệt cho việc thiết kế 3D. Dưới đây là những lợi ích chính mà AutoCAD cung cấp:

  • Chính xác và Đáng tin cậy: AutoCAD cung cấp công cụ để vẽ với độ chính xác cao, giúp tạo ra các mô hình 3D chi tiết và đáng tin cậy.
  • Tối ưu hóa Quy trình Làm việc: Với các tính năng tự động hóa, AutoCAD giúp tối ưu hóa quy trình làm việc, tiết kiệm thời gian và nâng cao hiệu suất.
  • Đa dạng các Công cụ và Tính năng: AutoCAD cung cấp đa dạng các công cụ và tính năng mạnh mẽ cho việc thiết kế 3D, từ mô hình hóa cơ bản đến nâng cao.
  • Thích hợp cho Nhiều Ngành Nghề: Phần mềm này được sử dụng rộng rãi trong nhiều ngành, từ kiến trúc, kỹ thuật, đến thiết kế nội thất và hơn thế nữa.
  • Khả năng Tương tác và Hợp tác: AutoCAD hỗ trợ tương tác và hợp tác dễ dàng giữa các chuyên gia và đội ngũ làm việc.
  • Hỗ trợ Định dạng File Đa dạng: AutoCAD hỗ trợ nhiều định dạng file, giúp chia sẻ và trao đổi dữ liệu một cách linh hoạt và hiệu quả.
  • Cập nhật và Hỗ trợ Kỹ thuật Liên tục: Autodesk cung cấp cập nhật định kỳ và hỗ trợ kỹ thuật mạnh mẽ cho người dùng AutoCAD.

Bên cạnh những lợi ích trên, AutoCAD còn mang lại sự linh hoạt và khả năng thích ứng với các yêu cầu đa dạng của dự án, từ đơn giản đến phức tạp.

Lợi ích của việc sử dụng AutoCAD cho thiết kế 3D

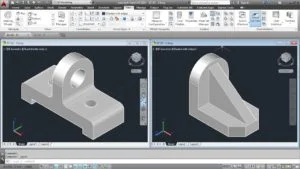

Bắt đầu với AutoCAD 3D cho người mới bắt đầu

Chào mừng bạn đến với thế giới thiết kế 3D sử dụng AutoCAD. Dưới đây là những bước cơ bản để bạn bắt đầu:

  1. Khám Phá Giao Diện 3D Cơ Bản: Hãy làm quen với giao diện 3D trong AutoCAD, điều này bao gồm việc tìm hiểu về các công cụ và tính năng sẵn có.
  2. Học Cách Điều Hướng trong 3D: Việc nắm vững cách di chuyển và xem các mô hình 3D trong không gian là điều cần thiết.
  3. Tạo Hình Khối 3D: Bắt đầu với việc tạo ra các hình khối 3D đơn giản như khối lập phương hoặc hình cầu.
  4. Sử Dụng Các Tính Năng Như PRESSPULL và EXTRUDE: Học cách sử dụng các lệnh như PRESSPULL để tạo độ dày cho các đối tượng 2D và EXTRUDE để kéo dài chúng thành hình 3D.
  5. Thực Hành Với Các Bài Tập Đơn Giản: Bắt đầu với các bài tập đơn giản để làm quen với quá trình tạo mô hình 3D.
  6. Hiểu Về Các Phương Thức Xem và Kiểu Hiển Thị: Làm quen với các kiểu hiển thị khác nhau trong AutoCAD như Shaded, Wireframe, và nhiều hơn nữa.
  7. Kết Hợp Các Phần Riêng Lẻ: Học cách kết hợp các phần riêng lẻ của mô hình để tạo thành một đối tượng hoàn chỉnh.
  8. Luyện Tập Tạo Lỗ và Fillet: Thực hành việc tạo lỗ và làm tròn các góc (fillet) trên mô hình 3D.

Hãy nhớ rằng, quá trình học AutoCAD 3D là một hành trình đòi hỏi thời gian và kiên nhẫn. Bắt đầu từ những bước cơ bản, bạn sẽ dần dần tiến bộ và có thể tạo ra những mô hình phức tạp hơn.

Bắt đầu với AutoCAD 3D cho người mới bắt đầu

Các bước cơ bản để thiết lập bản vẽ 3D trong AutoCAD

  1. Chuyển Đổi Không Gian Làm Việc: Bạn cần thay đổi không gian làm việc sang chế độ 3D Modelling. Điều này có thể thực hiện thông qua thanh công cụ nhanh hoặc nút chuyển đổi không gian làm việc trên thanh trạng thái.
  2. Lựa Chọn Mẫu File và Tạo Mới: Sau khi chuyển không gian làm việc, click vào nút Application và chọn New để mở hộp thoại lựa chọn mẫu. Tại đây, bạn có thể chọn mẫu file 3D phù hợp như acad3d.dwt cho hệ đo lường Imperial hoặc acadiso3d.dwt cho hệ Metric.
  3. Thiết Lập Đơn Vị Đo Lường: Trước khi bắt đầu thiết kế, hãy chắc chắn bạn đã thiết lập đơn vị đo lường phù hợp cho dự án của mình, dựa trên tiêu chuẩn như milimet, centimet, mét, hoặc kilômét.
  4. Hiểu Biết Giao Diện: Làm quen với giao diện của AutoCAD, bao gồm các nút chức năng, thanh công cụ nhanh, khu vực Ribbon, và hệ thống tọa độ UCS (User Coordinate System).
  5. Phân Tích Bản Vẽ hoặc Mô Hình: Trước khi tạo mô hình 3D, hãy phân tích kỹ lưỡng bản vẽ, hình ảnh tham khảo hoặc mô hình mà bạn sẽ làm việc với nó.
  6. Bắt Đầu Mô Hình Hóa: Dựa trên bản vẽ bạn đã phân tích, hãy bắt đầu quá trình mô hình hóa bằng cách sử dụng các lệnh 3D trong AutoCAD như BOX, PRESSPULL, và EXT để tạo ra các đối tượng 3D.

Lưu ý rằng, những bước này chỉ là bước đầu tiên trong quá trình tạo bản vẽ 3D với AutoCAD. Việc thực hành liên tục và khám phá thêm các tính năng sẽ giúp bạn nâng cao kỹ năng và hiểu biết về phần mềm này.

Các bước cơ bản để thiết lập bản vẽ 3D trong AutoCAD

Cách tạo đối tượng 3D cơ bản trong AutoCAD

  1. Tạo Hình Hộp (Box): Để tạo một hình hộp 3D, bạn cần nhập lệnh \"BOX\", sau đó chọn điểm trung tâm và nhập kích thước cho chiều cao, chiều rộng và chiều dài của hộp.
  2. Sử Dụng Các Hình Dạng Cơ Bản (Primitives): Bạn có thể tạo ra các hình dạng 3D cơ bản như hình trụ (CYLINDER), hình chóp (PYRAMID), và hình hộp (BOX) thông qua các lệnh tương ứng trong AutoCAD.
  3. Extrude, Revolve và Sweep: Để tạo hình dạng 3D, bạn có thể sử dụng các phép toán như kéo dài (extruding), quay (revolving) hoặc quét (sweeping) các đối tượng 2D đóng. Các lệnh được sử dụng ở đây bao gồm SWEEP, REVOLVE và EXTRUDE.
  4. Phép Toán Boolean: Kết hợp các hình dạng 3D sử dụng các phép toán Boolean như hợp nhất (union) và trừ (subtract) để tạo ra một hình dạng 3D phức tạp.
  5. Sử Dụng 3D Face: Để thêm các mặt vào đối tượng, bạn có thể sử dụng lệnh 3DFACE để vẽ các bề mặt 3D có 3 hoặc 4 cạnh.

Bắt đầu từ việc tạo ra các hình dạng đơn giản, bạn có thể dần tiến bộ và tạo ra những mô hình 3D phức tạp hơn trong AutoCAD.

Cách tạo đối tượng 3D cơ bản trong AutoCAD

Nguồn tài nguyên và hỗ trợ cho người dùng AutoCAD 3D

Để hỗ trợ quá trình học và sử dụng AutoCAD 3D, người dùng có thể truy cập vào một loạt các nguồn tài nguyên và hỗ trợ:

  • Diễn Đàn và Cộng Đồng: Tham gia vào các diễn đàn như CadForums.net để đặt câu hỏi và nhận hỗ trợ, cũng như chia sẻ kiến thức và kinh nghiệm với cộng đồng người dùng khác.
  • Blog và Tài Nguyên Trực Tuyến: Theo dõi các blog chuyên về AutoCAD như Lynn Allen’s Blog và Between the Lines để cập nhật thông tin mới nhất, mẹo và thủ thuật hữu ích.
  • Hỗ Trợ Kỹ Thuật từ Autodesk: Truy cập trang hỗ trợ của Autodesk để tìm kiếm giải đáp cho các vấn đề kỹ thuật và thắc mắc liên quan đến phần mềm.
  • Tài Nguyên Học Tập: Sử dụng các tài nguyên học tập từ Autodesk Knowledge Network, cung cấp hướng dẫn sử dụng, bài giảng, và các khóa học trực tuyến.
  • Chuyển Đổi Đơn Vị Trực Tuyến: Trang web như OnlineConversion.com có thể hữu ích khi cần chuyển đổi đơn vị đo lường giữa các hệ thống khác nhau.

Những nguồn tài nguyên này không chỉ giúp bạn giải quyết các vấn đề kỹ thuật mà còn cung cấp kiến thức và kỹ năng cần thiết để sử dụng AutoCAD 3D một cách hiệu quả.

Với những kiến thức và nguồn lực hỗ trợ đã được trình bày, việc tạo và phát triển các bản vẽ 3D trong AutoCAD không chỉ trở nên dễ dàng hơn mà còn thú vị và sáng tạo. Hãy bắt đầu hành trình khám phá không gian 3D của bạn ngay hôm nay!

Nguồn tài nguyên và hỗ trợ cho người dùng AutoCAD 3D
