Chủ đề chuyển autocad 3d sang 2d: Bạn đang làm việc với AutoCAD và muốn biết cách chuyển từ mô hình 3D sang bản vẽ 2D một cách dễ dàng? Trong bài viết này, chúng tôi sẽ hướng dẫn bạn qua từng bước cụ thể để thực hiện điều này. Khám phá cách tận dụng hiệu suất của AutoCAD để tạo ra bản vẽ 2D hoàn hảo từ mô hình 3D của bạn.
Mục lục
Điểm khởi đầu: Mở mô hình 3D của bạn
Để bắt đầu quá trình chuyển AutoCAD từ 3D sang 2D, bạn cần mở mô hình 3D hiện tại của mình trong AutoCAD. Đây là bước quan trọng đầu tiên để tạo ra bản vẽ 2D từ các mô hình phức tạp 3D.
AutoCAD cung cấp nhiều công cụ mạnh mẽ để làm việc với các mô hình 3D, và việc mở chúng là điểm khởi đầu quan trọng. Hãy theo dõi các bước dưới đây để bắt đầu quá trình chuyển đổi thú vị này.
Xem Thêm:
Bước 1: Chọn chế độ xem từ trên xuống
Trong quá trình làm việc với mô hình 3D trong AutoCAD, bước đầu tiên là chuyển chế độ xem từ trên xuống. Điều này sẽ giúp bạn hiển thị mô hình 3D từ một góc độ phù hợp để dễ dàng tạo bản vẽ 2D từ nó.
Để thực hiện điều này, sử dụng câu lệnh \"VIEW\" và sau đó chọn \"Top\" trong menu. Lựa chọn này sẽ đặt mô hình của bạn trong chế độ xem từ trên xuống, giống như bạn đang nhìn từ trên cao xuống một tấm vẽ hoặc bản vẽ.
Chế độ xem từ trên xuống này cho phép bạn nhìn thấy toàn bộ mô hình 3D một cách tổng quan và sẽ làm cho việc tạo bản vẽ 2D dễ dàng hơn bằng cách hiển thị nó trong một góc độ phẳng.
Chọn chế độ xem \"Top\" là bước quan trọng để bắt đầu quá trình chuyển từ AutoCAD 3D sang 2D một cách hiệu quả.

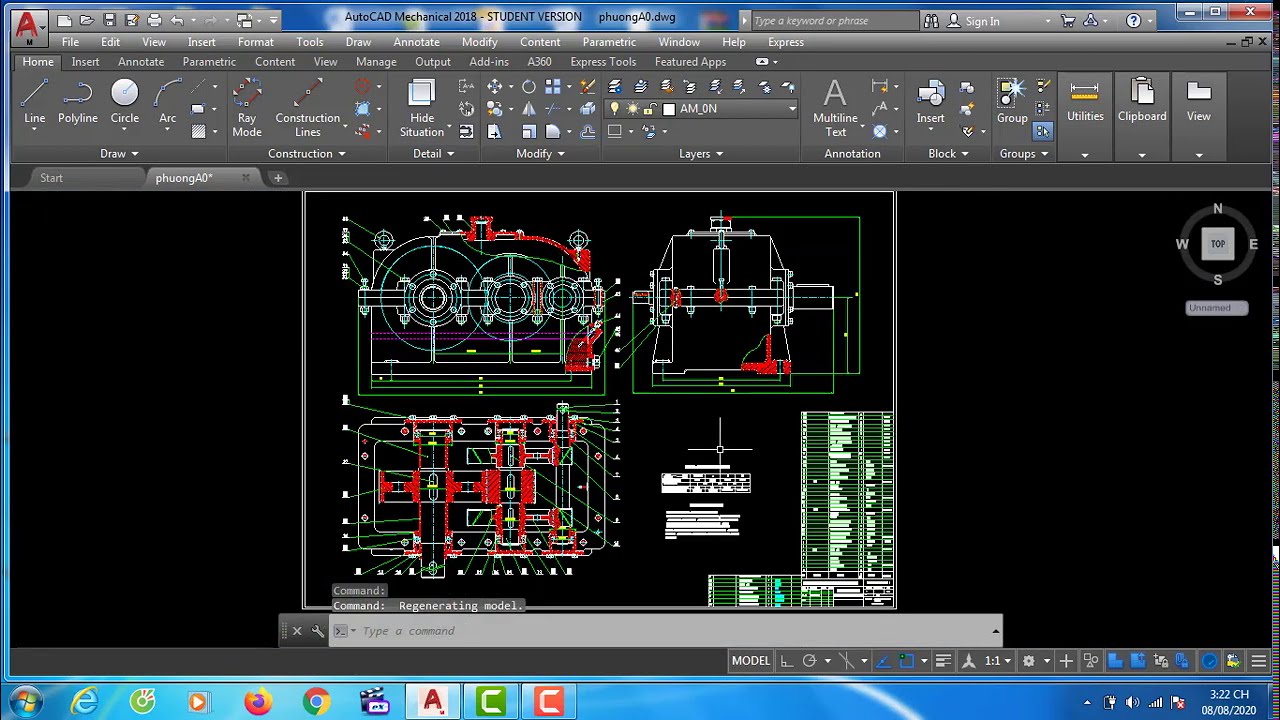

Chuyển hướng nhìn từ 3D sang 2D trong AutoCAD - Video học AutoCAD
Học cách chuyển đổi từ AutoCAD 3D sang 2D. Xuất file CAD một cách dễ dàng và nhanh chóng.
Bước 2: Ẩn văn bản trên mô hình 3D
Một trong những thách thức khi chuyển từ AutoCAD 3D sang 2D là làm thế nào để xử lý văn bản trên mô hình 3D. Trong mô hình 3D, văn bản thường được đặt trên các bề mặt và không phù hợp khi tạo bản vẽ 2D.
Để giải quyết vấn đề này, bạn cần ẩn đi văn bản trên mô hình 3D. Bạn có thể thực hiện điều này bằng cách sử dụng câu lệnh \"HIDETEXT\". Sau khi gọi câu lệnh này, bạn chỉ cần chọn văn bản mà bạn muốn ẩn đi trên mô hình 3D.
Sau khi bạn ẩn đi văn bản, mô hình 3D sẽ trở nên sạch sẽ hơn và dễ dàng hơn để làm việc với nó trong quá trình tạo bản vẽ 2D. Điều này đặc biệt quan trọng nếu mô hình 3D của bạn có nhiều văn bản không liên quan đến bản vẽ 2D cuối cùng.
Bước 2 này sẽ giúp bạn tạo ra bản vẽ 2D trực quan và sáng sủa hơn bằng cách loại bỏ văn bản không cần thiết từ mô hình 3D của bạn.
Cách xuất 3D sang 2D trong CAD - AutoCAD 3D
https://www.youtube.com/c/G%E1%BB%96C%E1%BB%A6ATUI/videos Xin chào mọi người đã đến với kênh “ GỖ CỦA TUI ” hãy ...
Bước 3: Tắt các lớp không cần thiết
Một trong những bước quan trọng khi chuyển từ AutoCAD 3D sang 2D là loại bỏ các yếu tố không cần thiết từ mô hình 3D của bạn. Điều này đặc biệt quan trọng khi bạn muốn tạo ra một bản vẽ 2D sạch sẽ và dễ đọc.
Để thực hiện việc này, bạn cần sử dụng câu lệnh \"LAYOFF\" trong AutoCAD. Khi gọi câu lệnh này, bạn có thể chọn các lớp mà bạn muốn tắt, đồng nghĩa với việc ẩn đi các đối tượng thuộc lớp đó trên mô hình 3D.
Việc tắt các lớp không cần thiết giúp giảm độ phức tạp của mô hình 3D và làm cho quá trình làm việc với bản vẽ 2D dễ dàng hơn. Điều này cũng giúp bạn tạo ra bản vẽ 2D trực quan hơn với ít sự xao lệch và hiện diện chỉ các yếu tố quan trọng.
Bước 3 này giúp bạn kiểm soát được đối tượng nào nên xuất hiện trong bản vẽ 2D cuối cùng và đối tượng nào không cần thiết để loại bỏ.
Bước 4: Làm phẳng các vật thể 3D
Một phần quan trọng trong quá trình chuyển từ AutoCAD 3D sang 2D là làm phẳng các vật thể 3D để chúng trở thành 2D trên mặt phẳng trang giấy. Điều này đặc biệt quan trọng để tạo ra bản vẽ 2D chính xác và dễ đọc.
Để thực hiện việc làm phẳng (flattening) các vật thể 3D, bạn có thể sử dụng câu lệnh \"FLATTEN\" trong AutoCAD. Câu lệnh này sẽ biến đổi các vật thể 3D thành các đối tượng 2D, giữ nguyên hình dạng của chúng trên mặt phẳng.
Khi sử dụng câu lệnh \"FLATTEN,\" bạn có thể chọn các vật thể 3D mà bạn muốn làm phẳng. AutoCAD sẽ tự động tạo ra các phiên bản 2D của chúng, loại bỏ thông tin về chiều cao và chuyển chúng thành các đường thẳng và đối tượng 2D trên bản vẽ.
Việc làm phẳng các vật thể 3D giúp bạn tiết kiệm thời gian và làm cho quá trình thiết kế và vẽ bản vẽ 2D nhanh chóng và dễ dàng hơn. Điều này cũng đảm bảo rằng bản vẽ của bạn sẽ thể hiện đúng thông tin và không gây hiểu nhầm.
Bước 4 này là bước quan trọng để chuẩn bị cho việc tạo ra bản vẽ 2D cuối cùng từ mô hình 3D của bạn.
_HOOK_
Bước 5: Xuất bản mô hình 2D
Sau khi bạn đã hoàn thành việc làm phẳng các vật thể 3D và chuyển chúng thành 2D trong quá trình chuyển từ AutoCAD 3D sang 2D, bước tiếp theo là xuất bản mô hình 2D của bạn dưới dạng bản vẽ 2D.
Để thực hiện việc này, bạn có thể sử dụng câu lệnh \"EXPORT\" trong AutoCAD. Câu lệnh này cho phép bạn xuất bản bản vẽ 2D của mô hình 3D thành các định dạng tệp thông thường như DWG hoặc PDF.
Trước khi xuất bản, bạn cần thiết lập các tùy chọn xuất bản theo ý muốn, bao gồm định dạng tệp, kích thước giấy, tỷ lệ, và nhiều tùy chọn khác. Điều này đảm bảo rằng bản vẽ 2D cuối cùng sẽ đáp ứng đầy đủ yêu cầu của dự án hoặc mục đích của bạn.
Khi bạn đã thiết lập xong các tùy chọn, bạn có thể chọn vị trí lưu tệp và tên tệp xuất bản. AutoCAD sẽ tự động tạo ra bản vẽ 2D dựa trên mô hình 3D của bạn và lưu nó dưới dạng tệp đã chọn.
Xuất bản mô hình 2D là bước cuối cùng trong quá trình chuyển từ AutoCAD 3D sang 2D, và bạn sẽ có một bản vẽ 2D chính xác và sẵn sàng cho việc in ấn hoặc chia sẻ với người khác.
Xem Thêm:
Thông tin thêm
Ngoài các bước chính đã được đề cập ở trên, còn có một số thông tin thêm về việc chuyển AutoCAD 3D sang 2D bạn có thể cần biết:
Sử dụng câu lệnh khác trong AutoCAD:
AutoCAD cung cấp nhiều câu lệnh và tính năng khác để tùy chỉnh quá trình chuyển từ 3D sang 2D. Bạn có thể sử dụng các câu lệnh như \"CHPROP\" để chỉnh sửa thuộc tính của đối tượng hoặc \"TRIM\" để cắt bớt các phần thừa trong bản vẽ 2D.
Xem xét lại tỷ lệ và kích thước:
Khi chuyển từ 3D sang 2D, hãy kiểm tra tỷ lệ và kích thước của bản vẽ để đảm bảo rằng nó phù hợp với yêu cầu của bạn hoặc dự án. Bạn có thể sử dụng câu lệnh \"SCALE\" để điều chỉnh tỷ lệ một cách thích hợp.
Làm việc với lớp và lớp màu:
AutoCAD cho phép bạn quản lý các lớp và lớp màu trong bản vẽ của bạn. Bạn có thể sử dụng các câu lệnh như \"LAYERS\" để thêm, xóa hoặc chỉnh sửa lớp một cách dễ dàng, giúp bạn tổ chức bản vẽ 2D một cách hiệu quả.
Tùy chỉnh môi trường làm việc:
AutoCAD cung cấp khả năng tùy chỉnh môi trường làm việc của bạn. Bạn có thể thay đổi giao diện, bố trí, và các thiết lập khác để làm việc hiệu quả hơn với bản vẽ 2D của bạn.
Với những thông tin này và sự hiểu biết về cách chuyển AutoCAD 3D sang 2D, bạn có thể thực hiện việc này một cách thành công và tùy chỉnh bản vẽ của mình theo nhu cầu cụ thể.
Việc chuyển từ AutoCAD 3D sang 2D không chỉ giúp bạn tạo ra bản vẽ phẳng một cách dễ dàng, mà còn mang lại sự linh hoạt trong quá trình thiết kế và vẽ kỹ thuật. Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về quy trình và tiện ích của việc chuyển đổi này trong lĩnh vực thiết kế và công nghệ.
