Ẩn hiện đối tượng trong CAD là việc nhỏ nhưng làm hằng ngày: một tệp có ba chục mặt bằng nằm cạnh nhau, muốn sửa đúng một cái thì phần còn lại chỉ tổ vướng mắt và làm máy nặng thêm. AutoCAD 2026 giải quyết bằng ba lệnh gọn, bấm chuột phải là ra, không phải đụng tới lớp và cũng không xoá gì của bản vẽ.
Tóm tắt. Chọn thứ muốn giữ, bấm chuột phải, vào Isolate rồi chọn Isolate Objects: mọi thứ khác biến mất khỏi màn hình. Muốn ngược lại thì chọn thứ đang vướng rồi chọn Hide Objects. Trả lại như cũ bằng End Object Isolation. Ba mục đó tương ứng ba lệnh gõ tay là ISOLATEOBJECTS, HIDEOBJECTS và UNISOLATEOBJECTS. Trạng thái ẩn chỉ sống trong phiên làm việc, trừ khi bạn đổi biến OBJECTISOLATIONMODE thành 1.
Ba lệnh làm việc ẩn hiện đối tượng trong CAD
Số liệu và tên mục trong bài kiểm trực tiếp trên AutoCAD 2026 đang chạy, phiên bản đọc từ biến ACADVER là 25.1s, giao diện tiếng Anh. Ba lệnh dưới đây có mặt cả trên AutoCAD LT 2026.
| Lệnh gõ tay | Mục trong menu | Nó làm gì |
|---|---|---|
| ISOLATEOBJECTS | Isolate Objects | Ẩn tạm mọi đối tượng trừ những đối tượng bạn chọn |
| HIDEOBJECTS | Hide Objects | Ẩn tạm đúng những đối tượng bạn chọn, phần còn lại vẫn hiện |
| UNISOLATEOBJECTS | End Object Isolation | Hiện lại tất cả những gì hai lệnh trên đã giấu |
Hình 1. Bốn lệnh, bốn ý định khác nhau. Ba lệnh trên cùng làm việc với từng đối tượng, riêng LAYISO làm việc với cả lớp nên hậu quả rộng hơn nhiều.
ISOLATEOBJECTS giữ lại thứ đang cần
Đây là lệnh dùng nhiều nhất. Bạn chọn phần muốn nhìn, gọi lệnh, phần còn lại tắt khỏi màn hình. Dòng nhắc rất ngắn, chỉ có Select objects; chọn xong nhấn Enter là xong. Khi thử trên máy, chọn năm đối tượng của một mặt bằng thì dòng lệnh báo 5 found, nhấn Enter là 25 đối tượng còn lại biến mất ngay.
HIDEOBJECTS giấu thứ đang vướng
Lệnh này làm ngược lại: cái bạn chọn thì mất, cái không chọn vẫn nguyên. Nó hợp khi chỉ có vài thứ gây rối, ví dụ một lớp hatch dày hay một khối cây cối đè lên chỗ đang ghi kích thước. Chọn cái vướng rồi giấu đi, nhanh hơn là chọn hết phần cần giữ.
UNISOLATEOBJECTS trả lại toàn bộ
Lệnh này không hỏi gì, chạy phát một và trả lại mọi thứ mà hai lệnh kia đã giấu, kể cả khi bạn đã giấu nhiều lượt. Nó còn báo số lượng: lần thử vừa nêu in ra 25 object(s) unisolated., còn lần giấu hai lượt liên tiếp thì in 29 object(s) unisolated. Con số đó cho biết bạn vừa lấy lại đúng bao nhiêu đối tượng.
Cách nhanh nhất: chuột phải ngay trên bản vẽ
Không cần nhớ tên lệnh. Quét chọn phần muốn giữ, bấm chuột phải vào chỗ trống trong vùng vẽ, menu ngữ cảnh hiện ra và mục Isolate nằm ngay dưới nhóm Clipboard. Rê chuột vào đó, menu con bung ra đúng ba dòng.
Hình 2. AutoCAD 2026, mặt bằng bên trái đang được chọn nên các nút xanh hiện lên. Nhánh Isolate bung ra ba mục: Isolate Objects, Hide Objects, End Object Isolation. So với ảnh chụp bản 2018 ở cuối bài, menu 2026 chỉ khác ở chỗ có thêm dòng Count Selection.
Ba bước gọn lại như sau. Một, quét chọn phần muốn giữ lại. Hai, bấm chuột phải rồi vào Isolate. Ba, chọn Isolate Objects. Màn hình còn lại đúng phần vừa chọn.

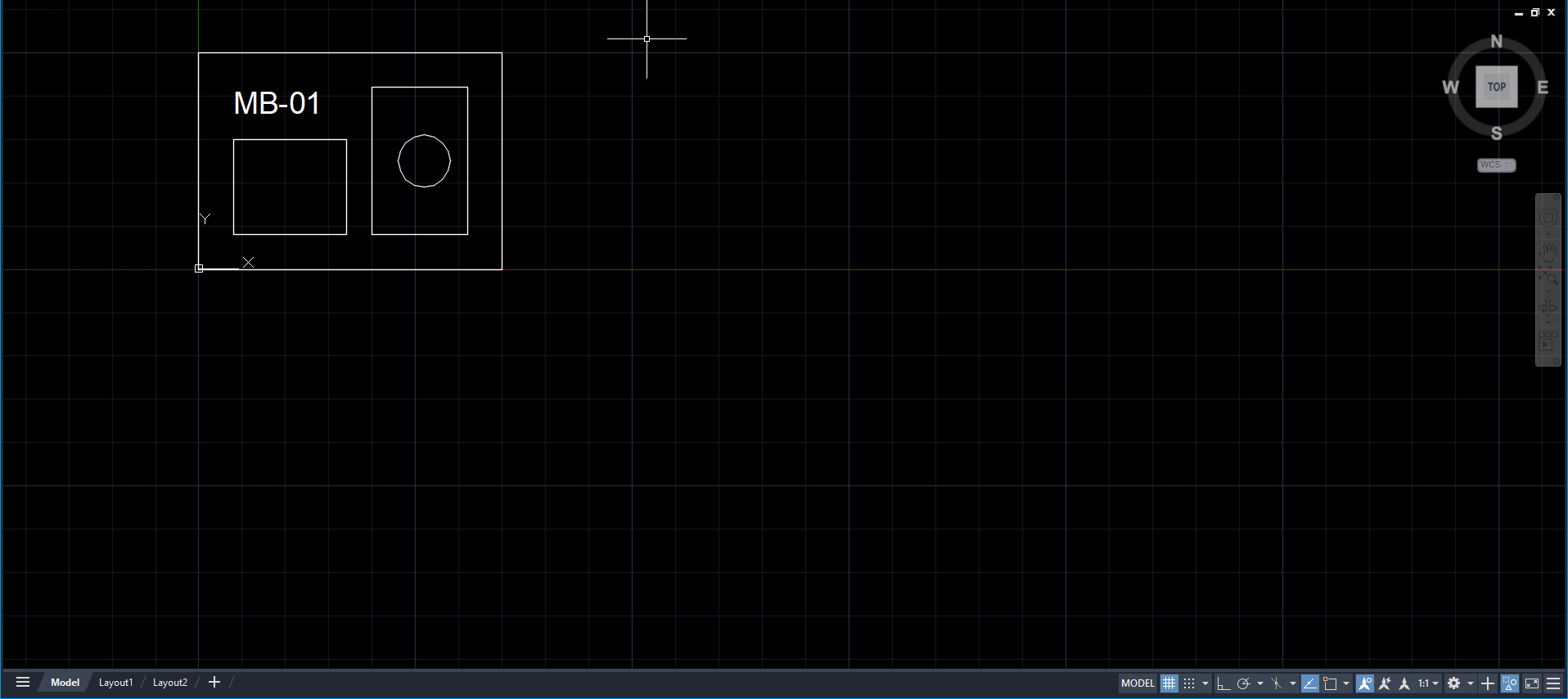

Hình 3. Cùng bản vẽ đó sau khi cô lập. Năm mặt bằng kia không bị xoá, chúng chỉ thôi hiển thị; dữ liệu vẫn nằm nguyên trong tệp.
Nút Isolate Objects nằm sẵn trên thanh trạng thái
Góc dưới bên phải màn hình, gần biểu tượng bánh răng, có một nút nhỏ vẽ hình vuông kèm tam giác và vòng tròn. Đó là nút Isolate Objects. Nút này còn là đèn báo: khi bản vẽ không giấu gì thì nó để mờ, khi đang có đối tượng bị ẩn thì nền nút sáng lên và hình vuông trong biểu tượng chuyển thành nét chấm.

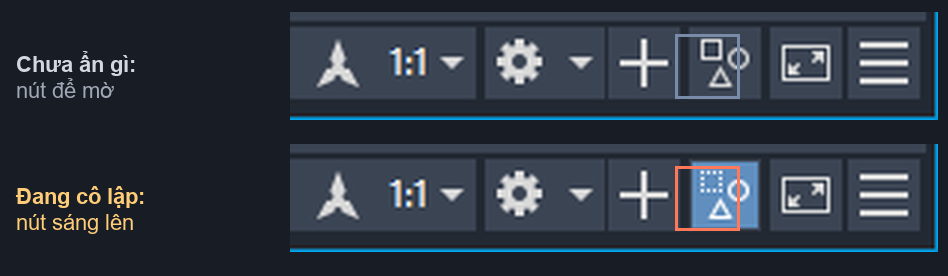

Hình 4. Cùng một góc thanh trạng thái, chụp hai lần. Hàng trên là lúc chưa giấu gì, hàng dưới là lúc đang cô lập. Nhìn nút này là biết ngay bản vẽ có đang thiếu thứ gì trên màn hình hay không.
Menu của nút đổi theo tình trạng bản vẽ
Bấm vào nút đó sẽ ra một menu nhỏ, và menu này không cố định. Khi bản vẽ chưa giấu gì, nó chỉ có hai dòng là Isolate Objects và Hide Objects. Khi đang cô lập, nó có ba dòng, thêm End Object Isolation, còn dòng đầu đổi tên thành Isolate Additional Objects.

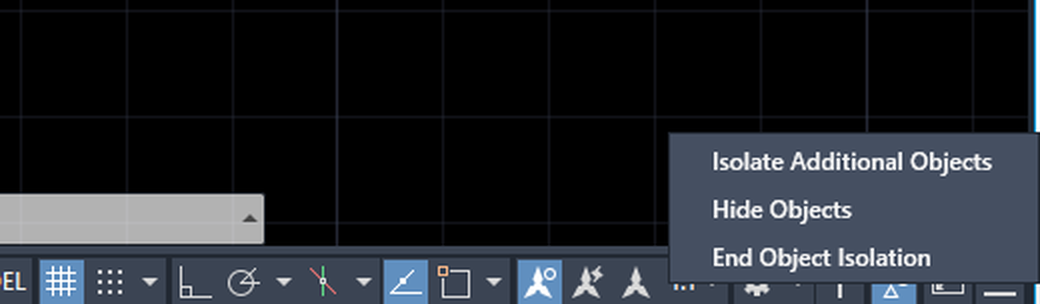

Hình 5. Menu của nút thanh trạng thái lúc bản vẽ đang cô lập. Dòng đầu ghi Isolate Additional Objects, tức là cô lập thêm, chứ không phải cô lập lại từ đầu.
Chữ additional ở đây nghĩa là cô lập thêm một lượt nữa, tức thu hẹp tiếp, chứ không phải lấy lại thứ đã giấu. Thử trên máy: bản vẽ 30 đối tượng, cô lập lần đầu còn 5, chọn tiếp một hình tròn rồi cô lập lần hai thì màn hình chỉ còn đúng 1 đối tượng. Cũng dễ hiểu thôi, vì thứ đang bị giấu thì không chọn được để mà thêm vào.
Bốn điều nên biết trước khi dùng
Chọn kiểu ALL vẫn tóm cả vật đang ẩn
Đây là chỗ dễ mất bài vẽ nhất, và cũng là thứ ít bài viết nào nói. Thử nghiệm trên bản vẽ 30 đối tượng, cô lập còn 5 đối tượng hiện trên màn hình, rồi chạy lệnh SELECT. Gõ ALL ở dòng nhắc thì AutoCAD báo 30 found, tức là nó tóm cả 25 vật đang bị giấu. Quét chọn bằng cửa sổ bao trùm cả bản vẽ thì chỉ báo 5 found.
Nói cách khác: quét chọn bằng cửa sổ thì an toàn, chỉ ăn phần đang nhìn thấy. Nhưng gõ ALL rồi xoá là xoá luôn cả thứ đang ẩn, mà bạn không nhìn thấy gì để kịp tiếc.
Đóng tệp là mất trạng thái ẩn
Mặc định, ẩn hiện đối tượng trong CAD chỉ có tác dụng trong phiên đang mở. Đóng bản vẽ rồi mở lại thì mọi thứ hiện đủ trở lại. Quyết định điều đó là biến OBJECTISOLATIONMODE; giá trị mặc định là 0 và trên máy thử cũng đang là 0. Đặt biến này bằng 1 thì trạng thái ẩn được lưu theo bản vẽ và còn nguyên ở lần mở sau. Biến lưu theo thiết lập người dùng, nên đổi một lần là áp cho các bản vẽ về sau.
Không có nút hiện lại từng vật
AutoCAD không cho chọn riêng một vật đang ẩn để hiện lại, vì thứ đang ẩn thì không chọn được bằng chuột. Chỉ có cách hiện lại tất cả rồi cô lập lần nữa cho đúng ý. Vì vậy khi bản vẽ nặng, nên chọn dư một chút ngay từ đầu còn hơn phải làm lại hai lượt.
Ẩn đối tượng khác hẳn tắt lớp
Hai việc này hay bị lẫn. Lệnh LAYISO làm việc theo lớp: nó tắt, đóng băng hoặc khoá mọi lớp trừ lớp của đối tượng bạn chọn, tuỳ thiết lập đang dùng. Muốn trả lại đúng tình trạng lớp trước đó thì dùng LAYUNISO, chứ không phải UNISOLATEOBJECTS. Nếu LAYISO đang đặt ở kiểu khoá, các lớp còn lại sẽ bị làm mờ, và mức mờ đó điều chỉnh bằng biến LAYLOCKFADECTL.
Chọn thế nào cho đúng thì tuỳ việc. Cần giấu một vài vật cụ thể, không quan tâm chúng nằm ở lớp nào, thì dùng nhóm ba lệnh đầu bài. Cần giấu cả một loại nội dung, ví dụ toàn bộ trục và kích thước, thì làm theo lớp sẽ nhanh và sạch hơn.
Mười năm rồi menu này gần như không đổi
Ảnh dưới chụp năm 2017 trên AutoCAD 2018, lấy từ bản cũ của bài này. Nhánh Isolate khi đó cũng đúng ba mục, tên chữ giống hệt bản 2026. Đây là một trong số ít chỗ của AutoCAD giữ nguyên qua nhiều đời, nên thao tác bạn học hôm nay vẫn dùng được trên máy cài bản cũ ở công trường.
Hình 6. Ảnh cũ, AutoCAD 2018, tháng 11 năm 2017. Một mặt bằng đang được chọn, menu con của Isolate hiện đủ ba mục như bản mới.
Hình 7. Cũng tệp đó sau khi kết thúc cô lập. Đáng chú ý là dòng lệnh: 21431 object(s) unisolated. Bản vẽ thật thường nặng cỡ này, và đó chính là lý do người ta phải giấu bớt cho đỡ rối.
Video dưới đây thao tác lại đúng nhóm lệnh này. Bản AutoCAD trong video cũ hơn nên giao diện có khác, cách làm thì vẫn vậy.
Ba câu hay được hỏi
Ẩn rồi thì bản vẽ có nhẹ đi không
Màn hình đỡ phải dựng lại phần đã giấu, nên thao tác xoay và phóng thường mượt hơn, nhất là với tệp nhiều hatch. Bài này không đo tốc độ nên không đưa con số. Chắc chắn một điều: dung lượng tệp không đổi, vì đối tượng vẫn nằm nguyên trong bản vẽ.
In ra thì phần đang ẩn có hiện không
Bài này không thử được việc in nên không khẳng định. Muốn chắc chắn khi in, hãy dùng cách quản lý lớp: tắt hoặc đóng băng lớp, hoặc đặt lớp thành không in trong bảng Layer Properties Manager.
Lỡ ẩn nhầm thì làm sao
Gọi UNISOLATEOBJECTS, hoặc chọn End Object Isolation trong menu chuột phải. Cả bản vẽ trở lại như trước, không mất gì. Nút trên thanh trạng thái cũng tắt sáng theo, đó là cách kiểm nhanh xem còn thứ gì đang bị giấu hay không.
Nhóm lệnh này nằm chung mạch với các lệnh dựng hình và quản lý hiển thị khác, bạn có thể xem thêm ở bài tổng hợp các lệnh nâng cao trong CAD.
