Chủ đề thiết lập bản vẽ autocad: Khám phá bí quyết "Thiết lập bản vẽ AutoCAD" một cách chuyên nghiệp và hiệu quả! Bài viết này sẽ hướng dẫn bạn từng bước cơ bản đến nâng cao, giúp tối ưu hóa quy trình làm việc và nâng cao kỹ năng thiết kế của bạn. Hãy bắt đầu hành trình thành thạo AutoCAD ngay hôm nay!
Mục lục
- 1. Tổng quan về thiết lập bản vẽ trong AutoCAD
- 2. Hướng dẫn thiết lập thông số cơ bản cho bản vẽ
- 3. Cài đặt và sử dụng template trong AutoCAD
- 4. Cách thiết lập đơn vị đo và kích thước bản vẽ
- 5. Thiết lập các lớp (Layer) và quản lý đối tượng
- YOUTUBE: Hướng dẫn 05 bước thiết lập giao diện quan trọng trước khi vẽ AutoCAD - Kinh nghiệm vẽ AutoCAD
- 6. Tùy chỉnh cấu hình môi trường làm việc
- 7. Hướng dẫn thiết lập Dimstyle trong AutoCAD
- 8. Mẹo thiết lập hiệu suất làm việc nhanh và hiệu quả
- 9. Quy trình thiết lập và in ấn bản vẽ chuẩn
- 10. Các vấn đề thường gặp khi thiết lập bản vẽ và cách khắc phục
1. Tổng quan về thiết lập bản vẽ trong AutoCAD
Thiết lập bản vẽ trong AutoCAD là bước đầu tiên quan trọng để tạo ra những thiết kế chính xác và chuyên nghiệp. Quá trình này bao gồm việc cài đặt các thông số cơ bản như đơn vị đo, kích thước bản vẽ, và cấu hình môi trường làm việc. Bằng việc sử dụng AutoCAD, bạn có thể tạo ra các bản vẽ kỹ thuật chi tiết, phục vụ cho nhiều lĩnh vực như kiến trúc, kỹ thuật cơ khí, và thiết kế nội thất.
- Cài đặt thông số cơ bản: Bao gồm việc chọn đơn vị đo lường (như mét hoặc inch) và thiết lập kích thước tổng thể của bản vẽ.
- Sử dụng Template: Các mẫu bản vẽ sẵn có giúp đơn giản hóa quá trình thiết kế và đảm bảo tính nhất quán trong các dự án.
- Thiết lập Layer: Quản lý hiệu quả các đối tượng trong bản vẽ bằng cách sử dụng lớp (layer) để phân loại thông tin.
- Tùy chỉnh môi trường làm việc: Bao gồm thiết lập các thanh công cụ, màn hình hiển thị, và các cấu hình khác để tối ưu hóa quá trình làm việc.
- Dimstyle và Text Style: Thiết lập cách hiển thị kích thước và văn bản để đảm bảo thông tin được truyền đạt rõ ràng và chính xác.
Qua bước thiết lập này, bản vẽ của bạn sẽ trở nên chính xác hơn, đồng thời tiết kiệm thời gian và công sức trong quá trình thiết kế và chỉnh sửa sau này.

Xem Thêm:
2. Hướng dẫn thiết lập thông số cơ bản cho bản vẽ
Thiết lập thông số cơ bản cho bản vẽ trong AutoCAD là bước không thể thiếu để đảm bảo tính chính xác và hiệu quả của công việc thiết kế. Dưới đây là các bước hướng dẫn chi tiết:
- Chọn đơn vị đo lường: Thiết lập đơn vị đo lường phù hợp với yêu cầu của dự án, có thể là mét, inch, hoặc các đơn vị khác.
- Thiết lập kích thước bản vẽ: Xác định kích thước tổng thể của bản vẽ, bao gồm chiều dài và chiều rộng, để phù hợp với quy mô dự án.
- Cấu hình môi trường làm việc: Tùy chỉnh các thanh công cụ, màn hình hiển thị, và các cấu hình khác để tạo ra môi trường làm việc lý tưởng.
- Thiết lập Dimstyle: Cài đặt phong cách hiển thị kích thước và khoảng cách, giúp thông tin trên bản vẽ được truyền đạt một cách rõ ràng và chính xác.
- Tạo và sử dụng Template: Sử dụng các mẫu bản vẽ có sẵn hoặc tạo mới template để tiết kiệm thời gian và đảm bảo tính nhất quán trong các dự án.
Với những thiết lập này, bản vẽ của bạn sẽ trở nên chính xác và hiệu quả hơn, giúp tối ưu hóa quá trình thiết kế và triển khai dự án.

3. Cài đặt và sử dụng template trong AutoCAD
Template trong AutoCAD giúp tiết kiệm thời gian và đảm bảo sự nhất quán trong các dự án. Đây là hướng dẫn chi tiết về cách cài đặt và sử dụng template:
- Khởi tạo Template: Mở AutoCAD và tạo một bản vẽ mới. Thiết lập các thông số cần thiết như đơn vị đo, Dimstyle và các cài đặt khác.
- Lưu thành Template: Sau khi thiết lập xong, chọn \"Save As\" và lưu file với định dạng .dwt để tạo thành template.
- Sử dụng Template: Khi tạo bản vẽ mới, chọn \"Use a Template\" và chọn file template bạn đã tạo để bắt đầu với các cài đặt sẵn có.
- Tùy chỉnh Template: Có thể chỉnh sửa template bất cứ lúc nào bằng cách mở file .dwt, thực hiện các thay đổi và lưu lại.
Việc sử dụng template giúp đảm bảo các tiêu chuẩn thiết kế được duy trì và làm cho quá trình làm việc trở nên nhanh chóng và hiệu quả hơn.

4. Cách thiết lập đơn vị đo và kích thước bản vẽ
Thiết lập đơn vị đo và kích thước bản vẽ là bước cơ bản và quan trọng trong quy trình làm việc với AutoCAD. Dưới đây là các bước để thực hiện:
- Thiết lập đơn vị đo: Mở cửa sổ \"Units\" bằng cách gõ lệnh \"UNITS\" trong thanh lệnh. Ở đây, bạn có thể chọn đơn vị đo lường như mét, inch, hoặc bất kỳ đơn vị nào khác phù hợp với dự án của bạn.
- Xác định kích thước bản vẽ: Sử dụng lệnh \"LIMITS\" để thiết lập kích thước tổng thể của bản vẽ. Bạn cần nhập giá trị chiều dài và chiều rộng tối đa mà bản vẽ của bạn sẽ bao gồm.
- Thiết lập vùng làm việc: Sau khi thiết lập kích thước, sử dụng lệnh \"ZOOM\" và chọn \"All\" để xem toàn bộ khu vực bản vẽ bạn đã thiết lập.
Bằng cách thiết lập chính xác các thông số này, bạn sẽ có một nền tảng vững chắc để tạo ra các thiết kế chính xác và hiệu quả.

5. Thiết lập các lớp (Layer) và quản lý đối tượng
Thiết lập Layer trong AutoCAD là một phần quan trọng để quản lý và tổ chức bản vẽ một cách hiệu quả. Dưới đây là hướng dẫn chi tiết:
- Mở bảng quản lý Layer: Sử dụng lệnh \"LA\" hoặc \"LAYER\" để mở bảng Layer Manager.
- Tạo Layer mới: Trong bảng Layer Manager, chọn \"New Layer\" để tạo một layer mới và đặt tên cho nó.
- Thiết lập màu sắc và độ dày: Chọn màu và độ dày cho layer để dễ dàng nhận biết và phân biệt giữa các đối tượng.
- Gán đối tượng vào Layer: Chọn đối tượng trên bản vẽ và gán chúng vào Layer tương ứng thông qua bảng Layer Manager.
- Quản lý hiển thị Layer: Sử dụng các tùy chọn trong bảng Layer Manager để ẩn hoặc hiển thị các Layer, giúp quản lý bản vẽ dễ dàng hơn.
Việc thiết lập Layer một cách hợp lý giúp tối ưu hóa quá trình thiết kế và làm cho việc chỉnh sửa sau này trở nên nhanh chóng và tiện lợi hơn.

_HOOK_

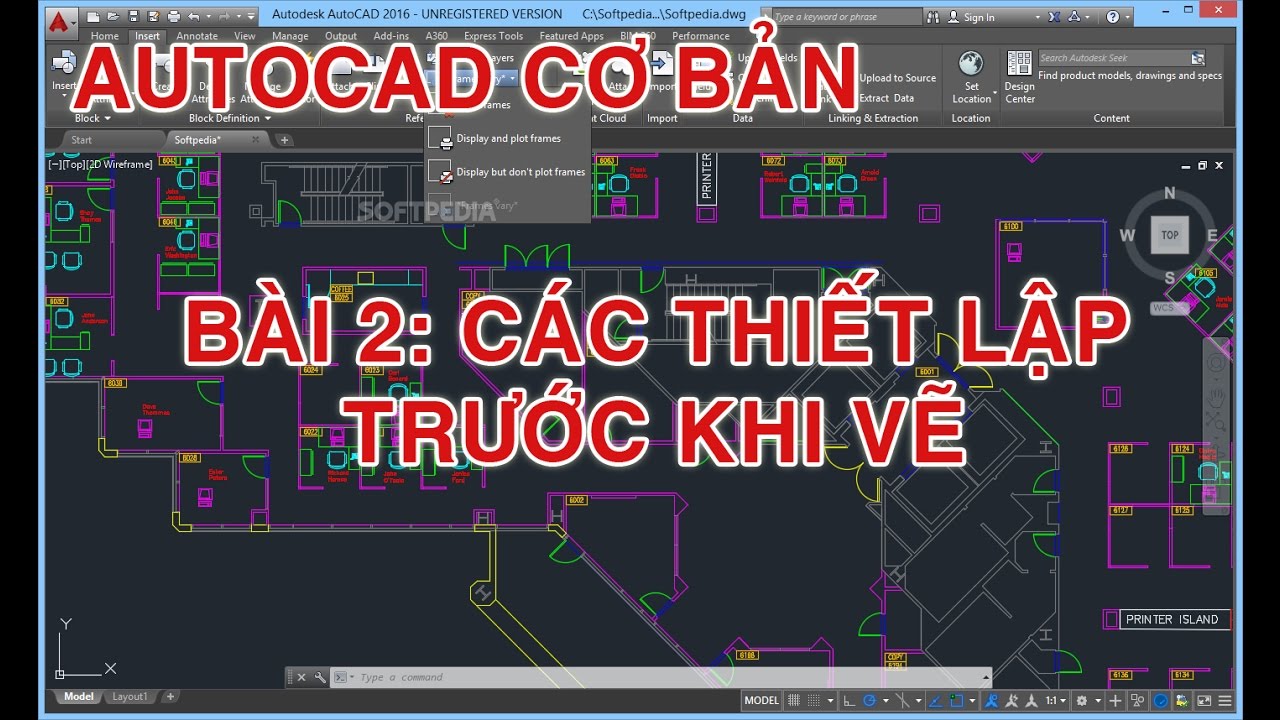

Hướng dẫn 05 bước thiết lập giao diện quan trọng trước khi vẽ AutoCAD - Kinh nghiệm vẽ AutoCAD
\"Hướng dẫn cách thiết lập giao diện AutoCAD và cài đặt đơn vị bản vẽ để tạo ra các bản vẽ chuyên nghiệp và tiện lợi.\"
6. Tùy chỉnh cấu hình môi trường làm việc
Để tối ưu hóa quy trình làm việc trong AutoCAD, việc tùy chỉnh cấu hình môi trường làm việc là rất quan trọng. Dưới đây là các bước cơ bản để thiết lập:
- Thiết lập Template: Tạo và sử dụng các file template (.DWT) để lưu trữ các cài đặt chuẩn cho bản vẽ, bao gồm layer, dimstyle, textstyle, v.v.
- Tắt bớt thanh công cụ không cần thiết: Điều này giúp làm rộng phần màn hình chính và tối ưu hóa không gian làm việc.
- Chỉnh sửa thanh công cụ: Sắp xếp các thanh công cụ còn lại theo ý muốn, giúp tăng hiệu quả làm việc.
- Cài đặt trong cửa sổ Options: Tùy chỉnh các thiết lập như Crosshair size, Picboxsize, Grip size, v.v. để phù hợp với nhu cầu và sở thích cá nhân.
- Thiết lập các phím tắt và lệnh cơ bản: Thiết lập F12, F7, Command, OS (Bắt điểm chính xác), UC (Trục tọa độ), UN (Đơn vị bản vẽ), và OP (Thiết lập chung giao diện).
Việc tùy chỉnh cấu hình môi trường làm việc sẽ giúp bạn làm việc hiệu quả và nhanh chóng hơn trong AutoCAD. Hãy chắc chắn rằng bạn đã hiểu và áp dụng đúng các bước thiết lập này.

Khởi tạo bản vẽ mới và cài đặt đơn vị bản vẽ đúng cách trong AutoCAD
Hướng dẫn khởi tạo 1 bản vẽ autocad mới và cài đặt đơn vị cho bản vẽ autocad đúng cách. . Khi xem video các bạn vui lòng để ...
7. Hướng dẫn thiết lập Dimstyle trong AutoCAD
Dimstyle là công cụ quan trọng để thiết lập các thông số cho đường đo kích thước trong AutoCAD. Dưới đây là các bước chi tiết:
- Truy cập Dimension Style Manager: Sử dụng lệnh tắt \"D\" để mở.
- Chọn hoặc tạo Dimstyle mới: Chọn một Dimstyle sẵn có hoặc tạo mới.
- Thiết lập cho các tab:
- Tab Lines: Điều chỉnh các thông số như màu sắc, kiểu và trọng lượng nét cho đường kích thước và đường gióng kích thước.
- Tab Symbols and Arrows: Chọn kiểu và kích thước đầu mũi tên, và thiết lập các ký hiệu khác như ký hiệu tâm.
- Tab Text: Điều chỉnh kiểu chữ, màu sắc, độ cao chữ, và vị trí đặt chữ liên quan đến đường kích thước.
- Áp dụng và lưu thay đổi: Sau khi điều chỉnh, nhấn \"OK\" để lưu cài đặt.
Quá trình này giúp đảm bảo rằng các đường đo kích thước trong bản vẽ của bạn được hiển thị theo đúng yêu cầu và tiêu chuẩn cần thiết.

8. Mẹo thiết lập hiệu suất làm việc nhanh và hiệu quả
Để làm việc hiệu quả và nhanh chóng trong AutoCAD, có một số mẹo thiết lập mà bạn có thể áp dụng:
- Sử dụng Template: Tạo và lưu các file template (.DWT) để tái sử dụng các cài đặt như layer, dimstyle, textstyle, tỷ lệ, v.v. cho các bản vẽ khác, giúp tiết kiệm thời gian thiết lập.
- Tắt các thanh công cụ không cần thiết: Để làm rộng màn hình làm việc và tối ưu hóa không gian.
- Chỉnh sửa cài đặt trong Options:
- Điều chỉnh kích thước Crosshair, lưu file dạng cũ, thiết lập thời gian tự động lưu bản vẽ, và tùy chỉnh độ lớn của Snap Maker Size và Picboxsize.
- Sử dụng các phím tắt và chế độ vẽ hữu ích:
- Bật/tắt chế độ OrthoMode (F8) để vẽ đường thẳng.
- Kết hợp chế độ Object Snap Tracking (F11) với Object Snap On (F3) để truy bắt điểm chính xác.
- Tắt hiển thị ô lưới và chế độ Snap & Grid nếu không cần thiết.
- Thiết lập chế độ tăng tốc phần cứng: Để tận dụng hiệu năng của card đồ họa, bật Hardware Acceleration nếu sử dụng máy tính có cấu hình cao.
Những thiết lập này giúp tăng tốc độ làm việc trong AutoCAD, giúp bạn hoàn thành công việc nhanh chóng và hiệu quả hơn.

9. Quy trình thiết lập và in ấn bản vẽ chuẩn
Quy trình thiết lập và in ấn bản vẽ trong AutoCAD gồm các bước sau:
- Kiểm tra màu sắc và layer: Phóng to bản vẽ và kiểm tra các nét vẽ, đảm bảo chúng đúng quy chuẩn hoặc thiết lập lại nếu cần.
- Thiết lập khổ giấy và hướng in: Sử dụng tổ hợp phím Ctrl + P để mở hộp thoại Plot - Model, chọn DWG To PDF.pc3, thiết lập kích thước giấy (ví dụ: A3), và chọn hướng in (Landscape hoặc Portrait).
- Chọn phần của bản vẽ cần in: Trong hộp thoại Plot - Model, chọn \"Window\" và chọn phần bản vẽ cần in. Tích vào \"Center the plot\" và \"Fit to paper\" sau đó xác nhận.
- Thiết lập nét in: Chọn monochrome.ctb trong Plot style table để in đen trắng. Có thể tạo kiểu nét in riêng hoặc điều chỉnh các thông số lineweight cho phù hợp.
- Xem trước và in ấn: Xem trước bản in, sau đó in hoặc lưu dưới dạng file PDF.
Quá trình này giúp bạn tạo ra bản in chất lượng cao, chuyên nghiệp và đúng chuẩn trong AutoCAD.
Xem Thêm:
10. Các vấn đề thường gặp khi thiết lập bản vẽ và cách khắc phục
Trong quá trình thiết lập bản vẽ trong AutoCAD, người dùng có thể gặp phải một số vấn đề thông thường và cần biết cách khắc phục:
- Thanh công cụ không cần thiết: Tắt bớt các thanh công cụ không cần thiết để làm rộng không gian làm việc trên màn hình.
- Cài đặt hiển thị và lưu trữ:
- Điều chỉnh kích thước Crosshair và lựa chọn định dạng file lưu thích hợp, ví dụ chọn AutoCAD 2007/LT2007 Drawing (*.dwg) để tương thích với các phiên bản cũ hơn.
- Thiết lập thời gian tự động lưu bản vẽ để tránh mất dữ liệu do sự cố.
- Kích thước điểm Snap và tùy chọn truy bắt điểm: Điều chỉnh kích thước điểm Snap và tùy chọn truy bắt điểm để phù hợp với cách làm việc của bạn.
- Tắt hiển thị ô lưới và Snap Mode nếu không cần thiết: Điều này giúp không gian làm việc trở nên sáng sủa và dễ dàng nhìn thấy các chi tiết.
- Bật chế độ tăng tốc phần cứng (Hardware Acceleration): Để tận dụng hiệu năng của card đồ họa, đặc biệt khi làm việc với các file lớn hoặc phức tạp.
Những hướng dẫn này giúp giải quyết các vấn đề thông thường khi thiết lập bản vẽ trong AutoCAD, giúp quá trình làm việc trở nên hiệu quả hơn.
Thành thạo cách thiết lập bản vẽ trong AutoCAD không chỉ mở ra cánh cửa sáng tạo vô tận mà còn đảm bảo hiệu quả và chính xác cao trong mọi dự án. Bằng việc áp dụng các hướng dẫn chi tiết từ cơ bản đến nâng cao, bạn sẽ nhanh chóng biến ý tưởng thành hiện thực, mở ra khả năng mới và nâng cao năng suất làm việc.
