Đo Kích Thước Trong CAD 3D: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Lệnh DOR trong CAD 3D là một công cụ hữu ích để xác định và ghi lại tọa độ của các điểm trong không gian 3D. Dưới đây là các bước sử dụng lệnh này:

1. Khởi động lệnh DOR bằng cách nhập \"DOR\" vào thanh lệnh hoặc chọn từ menu lệnh.
2. Chọn điểm trên mô hình 3D mà bạn muốn ghi tọa độ. CAD sẽ tự động hiển thị tọa độ X, Y, và Z của điểm đó.
3. Thông tin tọa độ sẽ được ghi lại trực tiếp trên bản vẽ hoặc bạn có thể chép lại nếu cần.

Bên cạnh việc ghi lại tọa độ, lệnh DOR còn hỗ trợ trong việc xác định vị trí chính xác của các điểm, giúp cho việc thiết kế và kiểm tra mô hình trở nên chính xác hơn.

Lợi ích của việc sử dụng lệnh DOR:

• Giúp xác định tọa độ chính xác của các điểm trong không gian 3D.
• Tăng cường độ chính xác và hiệu quả trong quá trình thiết kế và kiểm tra.
• Phù hợp với nhiều loại dự án CAD khác nhau, từ kiến trúc đến thiết kế cơ khí.

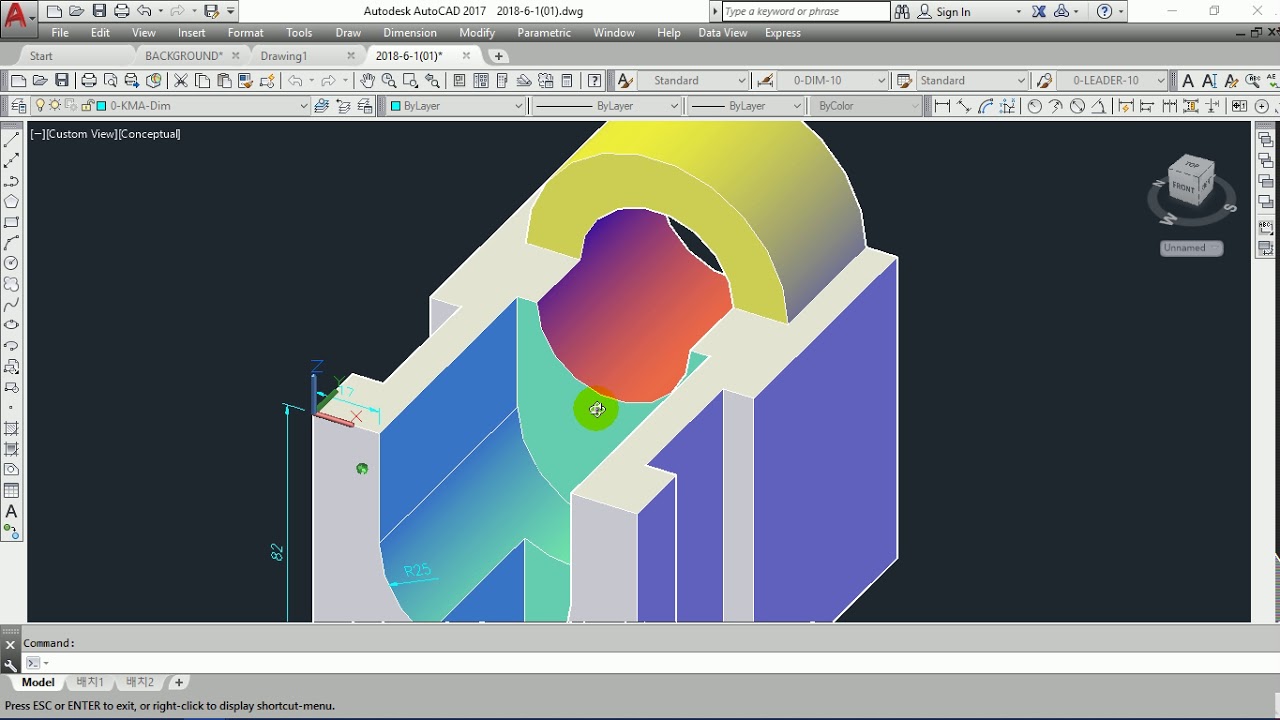

Lệnh DIMSTYSLE trong CAD 3D là một công cụ hữu ích cho phép người dùng tùy chỉnh và tạo các kiểu kích thước khác nhau, phù hợp với nhu cầu cụ thể của họ. Dưới đây là các bước để sử dụng lệnh này một cách hiệu quả:

1. Truy cập Lệnh DIMSTYSLE: Đầu tiên, bạn cần mở hộp thoại \"Style Manager\" bằng cách chọn lệnh DIMSTYSLE từ thanh công cụ hoặc nhập trực tiếp vào dòng lệnh.
2. Tạo Kiểu Kích Thước Mới: Trong hộp thoại, chọn \"New\" để tạo một kiểu kích thước mới. Đặt tên cho kiểu kích thước này để dễ dàng quản lý và sử dụng sau này.
3. Chỉnh Sửa Các Thông Số: Bạn có thể tùy chỉnh các thông số như kiểu font, kích thước chữ, mũi tên, và các thuộc tính đường kẻ. Điều này giúp kiểu kích thước của bạn phù hợp với tiêu chuẩn thiết kế cụ thể hoặc yêu cầu cá nhân.
4. Lưu Kiểu Kích Thước: Sau khi điều chỉnh các thông số theo ý muốn, đừng quên lưu kiểu kích thước mới của bạn.
5. Sử Dụng Trong Dự Án: Khi kiểu kích thước đã được tạo, bạn có thể áp dụng nó trong dự án CAD của mình bất cứ khi nào cần đo kích thước hoặc tạo ghi chú kích thước.

Sử dụng lệnh DIMSTYSLE không chỉ giúp tạo ra các kiểu kích thước đẹp mắt, mà còn đảm bảo tính nhất quán và chính xác trong toàn bộ tài liệu kỹ thuật. Nó là một công cụ không thể thiếu trong quá trình thiết kế và dựng m
odel 3D chuyên nghiệp.

Lệnh DDI trong CAD 3D là một công cụ chuyên biệt để đo đường kính của các đối tượng tròn hoặc hình cầu. Đây là một phần quan trọng trong quá trình thiết kế và đo lường trong CAD. Dưới đây là các bước cơ bản để sử dụng lệnh DDI một cách hiệu quả:

1. Chọn Lệnh DDI: Đầu tiên, kích hoạt lệnh DDI bằng cách nhập \"DDI\" vào dòng lệnh hoặc chọn từ thanh công cụ.
2. Chọn Đối Tượng Đường Tròn: Di chuyển chuột và chọn đối tượng đường tròn mà bạn muốn đo đường kính.
3. Xác Định Vị Trí Hiển Thị Kích Thước: Sau khi chọn đối tượng, di chuyển chuột đến vị trí mong muốn trên bản vẽ để hiển thị kích thước đường kính.
4. Kết Thúc Lệnh: Nhấn Enter hoặc click chuột để kết thúc lệnh và hiển thị kích thước đường kính trên bản vẽ.

Với những bước đơn giản trên, bạn có thể dễ dàng đo được đường kính của các đối tượng tròn trong môi trường CAD 3D, giúp việc thiết kế và kiểm tra kích thước trở nên chính xác và hiệu quả hơn.

Lệnh DAR trong CAD 3D là một công cụ hữu ích để đo chiều dài của cung tròn. Đây là một bước quan trọng trong việc kiểm tra và đánh giá các thông số kỹ thuật của đối tượng hình học tròn. Dưới đây là các bước cơ bản để sử dụng lệnh DAR hiệu quả:

1. Kích Hoạt Lệnh DAR: Bắt đầu bằng việc nhập \"DAR\" vào dòng lệnh và nhấn Enter.
2. Chọn Đối Tượng Cung Tròn: Sau khi kích hoạt lệnh, chọn cung tròn trên bản vẽ mà bạn muốn đo chiều dài.
3. Kéo Cung Tròn để Ghi Kích Thước: Nhấn và kéo đối tượng cung tròn để hiển thị kích thước trên bản vẽ.
4. Xem Kết Quả Đo: Sau khi hoàn tất, chiều dài của cung tròn sẽ được hiển thị, giúp bạn kiểm tra sự khớp hoặc sự phù hợp của các yếu tố hình học trong bản vẽ.

Lệnh DAR không chỉ giúp đo chiều dài cung tròn mà còn hỗ trợ trong việc tính toán các thông số kỹ thuật khác như bán kính, diện tích, hoặc khối lượng của đối tượng tròn. Sự chính xác và dễ dàng sử dụng của lệnh này làm cho nó trở thành công cụ không thể thiếu trong quá trình thiết kế và kiểm tra kỹ thuật.

Công cụ Measure trong CAD 3D là một công cụ quan trọng giúp đo các kích thước của đối tượng 3D như chiều dài, chiều rộng và chiều cao. Dưới đây là cách sử dụng công cụ này:

1. Mở Công Cụ Measure: Bạn có thể mở công cụ Measure bằng cách trỏ chuột vào biểu tượng MEASURE hoặc nhập MEASURE vào thanh Command Line.
2. Đo Kích Thước: Nhấp chuột vào điểm bắt đầu đo, sau đó nhấp chuột vào điểm kết thúc đo. Kết quả đo kích thước sẽ hiển thị trên màn hình CAD.
3. Ghi Kích Thước: Sử dụng lệnh DIMENSIONS để ghi kích thước. Chọn các đối tượng cần đo kích thước, sau đó kích chuột trái để xác định vị trí của kích thước và kích chuột phải để chọn \"Finish\" và hoàn thành đo kích thước.
4. Lưu Ý: Cách thực hiện có thể thay đổi tùy thuộc vào phiên bản CAD mà bạn đang sử dụng. Nếu gặp khó khăn, hãy tham khảo tài liệu hướng dẫn sử dụng của CAD hoặc tìm kiếm trên mạng các tài liệu hướng dẫn cụ thể cho phiên bản CAD của bạn.

Công cụ Measure không chỉ giúp đo kích thước chi tiết của các đối tượng trong không gian 3D mà còn giúp xác định chính xác kích thước cần thiết cho thiết kế và sản xuất, đảm bảo sự chính xác và hiệu quả trong quá trình làm việc.

Công cụ Dimension trong CAD 3D giúp tạo ra các đường kích thước và ghi chú trên bản vẽ. Dưới đây là cách thiết lập và sử dụng công cụ này một cách hiệu quả:

1. Mở Công Cụ Dimension: Bạn mở file Cad 3D và truy cập trình đơn Dimension từ tab \"Annotate\" trên thanh công cụ.
2. Thiết Lập Kiểu Kích Thước: Trong \"Dimension Style Manager\", chọn \"New\" để tạo kiểu kích thước mới hoặc \"Modify\" để chỉnh sửa kiểu kích thước hiện có.
3. Tùy Chỉnh Các Thông Số: Trong hộp thoại \"New Dimension Style\", bạn có thể tùy chỉnh đơn vị kích thước, mũi tên, vật liệu và các thông số khác liên quan đến đường và mũi tên.
4. Áp Dụng Kiểu Kích Thước Mới: Sau khi tùy chỉnh, lưu kiểu kích thước mới và áp dụng cho các đường đo trong Cad 3D.
5. Đo Kích Thước Đối Tượng: Sử dụng các công cụ như Linear Dimension, Aligned Dimension, Radial Dimension, Diameter Dimension, và Angular Dimension để đo các đối tượng trên bản vẽ.

Công cụ Dimension không chỉ giúp bạn đo kích thước chính xác mà còn tạo ra các bản vẽ kỹ thuật chi tiết và chính xác, giúp bạn dễ dàng chia sẻ và hiểu rõ hơn về mô hình và phương án thiết kế.

Khi làm việc trong môi trường CAD 3D, việc kiểm tra tính chính xác của kích thước là rất quan trọng để đảm bảo chất lượng của dự án thiết kế. Dưới đây là các bước và lời khuyên để kiểm tra và đảm bảo tính chính xác:

1. Chắc chắn về thông tin đầu vào: Kiểm tra kỹ lưỡng các thông tin đầu vào như kích thước và tọa độ, bởi vì sai sót nhỏ cũng có thể gây ra lỗi lớn trong mô hình.
2. Kiểm tra đơn vị đo: Đảm bảo rằng đơn vị đo (như mét hoặc inch) phù hợp với yêu cầu của dự án và kiểm tra lại chúng để tránh nhầm lẫn.
3. Sử dụng các lệnh kiểm tra: Tận dụng các lệnh Cad 3D như DIST, LENGTHEN, MEASUREGEOM và AREA để kiểm tra kích thước và tính chính xác của mô hình.
4. Lưu và sao lưu thường xuyên: Luôn lưu và sao lưu dự án để bảo vệ công sức và có thể quay lại bất kỳ thời điểm nào để điều chỉnh.
5. So sánh với thiết kế gốc: Nếu có, hãy so sánh các đường kích thước với thiết kế gốc hoặc mẫu chuẩn để xác minh tính chính xác.
6. Kiểm tra bản in: Nếu dự định in bản vẽ, hãy kiểm tra để đảm bảo rằng các đường kích thước xuất hiện đúng và không bị biến dạng.
7. Sử dụng công cụ kiểm tra: Tận dụng các công cụ kiểm tra của AutoCAD để kiểm tra tỷ lệ và khoảng cách giữa các đối tượng.

Việc kiểm tra và đảm
bảo tính chính xác của kích thước là một phần quan trọng trong quá trình thiết kế và xây dựng, giúp đảm bảo rằng sản phẩm cuối cùng đáp ứng đúng các yêu cầu kỹ thuật và chuẩn mực cần thiết.

Học cách sử dụng các lệnh đo kích thước trong CAD 3D là một kỹ năng quan trọng cho bất kỳ người thiết kế nào. Dưới đây là hướng dẫn cụ thể về cách sử dụng một số lệnh đo kích thước phổ biến:

1. Lệnh DIST: Đo khoảng cách giữa hai điểm. Chọn điểm đầu tiên, sau đó chọn điểm cuối cùng để xem khoảng cách.
2. Lệnh LENGTHEN: Kéo dài hoặc rút ngắn đối tượng theo một khoảng cách cụ thể. Chọn đối tượng và xác định khoảng cách thay đổi.
3. Lệnh MEASUREGEOM: Đo kích thước đối tượng như đường thẳng, đường cong và hình học 3D. Chọn đối tượng và xác định các điểm hoặc đường thẳng cần đo.
4. Lệnh AREA: Tính diện tích vùng trong không gian 3D. Chọn các đường giới hạn của vùng cần tính diện tích.
5. Lệnh MASSPROP: Xem thông tin kích thước và đặc tính của đối tượng 3D. Chọn đối tượng để xem thông tin chi tiết.
6. Thiết lập Dimstyle: Để tạo hoặc chỉnh sửa kiểu kích thước, mở trình đơn Dimension từ tab \"Annotate\", sau đó tùy chỉnh trong \"Dimension Style Manager\".

Việc sử dụng các lệnh này giúp đảm bảo rằng thiết kế của bạn chính xác, hiệu quả và tuân thủ các yêu cầu kỹ thuật. Hãy thực hành và làm quen với các lệnh này để tối ưu hóa quá trình thiết kế của bạn.

Đo kích thước trong CAD 3D mang lại nhiều lợi ích quan trọng, từ việc chính xác hóa thiết kế đến việc tối ưu hóa quá trình sản xuất. Dưới đây là một số lợi ích cụ thể:

• Chính Xác Hóa Thiết Kế: Đo kích thước chính xác giúp đảm bảo rằng thiết kế tuân thủ các yêu cầu kỹ thuật, đặc biệt quan trọng trong kỹ thuật cơ khí, xây dựng và công nghiệp.
• Tăng Hiệu Quả: Đo kích thước giúp tối ưu hóa quá trình thiết kế, giảm thiểu sự cố và lỗi, tiết kiệm thời gian và chi phí.
• Đánh Giá Mô Hình: Cho phép đánh giá mô hình trước khi tiến hành sản xuất thực tế, giúp phát hiện và khắc phục sớm các lỗi, sai sót.
• Tính Toán và Phân Tích: Đo kích thước giúp thực hiện các tính toán và phân tích phức tạp, như trọng lượng, thể tích, diện tích bề mặt và các thông số khác.
• Chia Sẻ và Hiểu Rõ Hơn: Việc chia sẻ mô hình với kích thước chính xác giúp người nhận thông tin hiểu rõ hơn về mô hình và phương án thiết kế.
• Sự Liên Kết và Tích Hợp: Đo kích thước giúp tạo liên kết và tích hợp giữa các phần tử trong mô hình, tăng cường tính tương tác và tính chính xác.

Áp dụng kỹ thuật đo kích thước trong CAD 3D không chỉ là vấn đề kỹ thuật, mà còn ảnh hưởng đến chất lượng, hiệu quả và tính chính xác của toàn bộ dự án thiết kế và sản xuất. Những lợi ích này giúp tối ưu hóa quá trình làm việc, cải thiện chất lượng sản phẩm, và đóng góp vào sự thành công của dự án.

Tùy chỉnh các thông số kích thước trong CAD 3D là một phần quan trọng của quá trình thiết kế, giúp tạo ra các bản vẽ chính xác và chuyên nghiệp. Dưới đây là hướng dẫn cách tùy chỉnh các thông số quan trọng như đơn vị, mũi tên, và vật liệu:

1. Thiết Lập Dimstyle: Mở trình đơn Dimension từ tab \"Annotate\", sau đó chọn \"Dimension Style\" để tạo hoặc chỉnh sửa kiểu kích thước.
2. Tùy Chỉnh Đơn Vị và Mũi Tên: Trong hộp thoại \"Dimension Style Manager\", bạn có thể tùy chỉnh các thông số như đơn vị kích thước, loại mũi tên, và vật liệu sử dụng trong các đường kích thước.
3. Chỉnh Sửa Các Tab Thông Số: Tùy chỉnh các tab như Lines, Symbols & Arrows, Text trong hộp thoại để điều chỉnh màu sắc, kiểu đường nét, độ dày nét, và kiểu chữ.
4. Áp Dụng Kiểu Kích Thước Mới: Sau khi hoàn thành việc tùy chỉnh, lưu kiểu kích thước mới và áp dụng cho các đường đo trong CAD 3D.
5. Kiểm Tra Tính Chính Xác: Sau khi áp dụng kiểu kích thước mới, kiểm tra tính chính xác của các đường kích thước bằng cách so sánh với thiết kế gốc và kiểm tra bản in.

Việc tùy chỉnh các thông số kích thước giúp đảm bảo rằng bản vẽ của bạn không chỉ
chính xác mà còn tuân thủ các tiêu chuẩn và yêu cầu kỹ thuật cụ thể. Hãy chú ý đến từng chi tiết khi tùy chỉnh để tối ưu hóa hiệu quả làm việc và chất lượng của dự án thiết kế của bạn.

Lệnh DBA trong CAD, còn được biết đến với tên DimBaseline, là một công cụ hữu ích cho việc đo kích thước nhiều lớp một cách dễ dàng. Lệnh này thường được áp dụng trong các bản vẽ mặt bằng và mặt đứng. Dưới đây là các bước cơ bản để sử dụng lệnh DBA trong CAD 3D:

1. Kích Hoạt Lệnh DBA: Nhập \"DBA\" hoặc \"DimBaseline\" vào dòng lệnh và nhấn Enter.
2. Chọn Điểm Bắt Đầu: Chọn điểm bắt đầu cho chuỗi kích thước mà bạn muốn đo.
3. Chọn Điểm Kết Thúc và Các Điểm Khác: Tiếp tục chọn các điểm kết thúc và các điểm khác trên đối tượng để tạo ra một chuỗi kích thước.
4. Xem Kết Quả Đo: Các kích thước sẽ được hiển thị dọc theo chuỗi, cho phép bạn xem kích thước của từng phần.
5. Kết Thúc Lệnh: Nhấn Enter hoặc chọn nút chuột phải để kết thúc lệnh và kết thúc việc đo.

Lệnh DBA giúp việc đo kích thước trở nên dễ dàng và nhanh chóng, đặc biệt hữu ích trong việc xác định kích thước của các đối tượng phức tạp hoặc các chi tiết nhiều lớp trong môi trường CAD 3D.

Lệnh DRA trong CAD 3D là công cụ được sử dụng để đo bán kính của các hình tròn trong bản vẽ. Dưới đây là các bước cụ thể để sử dụng lệnh DRA một cách hiệu quả:

1. Kích Hoạt Lệnh DRA: Nhập \"DRA\" hoặc chọn lệnh DRA từ thanh công cụ Dimension.
2. Chọn Đường Tròn: Chọn đường tròn mà bạn muốn đo bán kính bằng cách click vào đường tròn hoặc nhập tên của đường tròn từ bàn phím và nhấn Enter.
3. Đo Bán Kính: Chọn điểm trung tâm của đường tròn hoặc nhập tên của nó từ bàn phím và nhấn Enter, sau đó chọn một điểm bất kỳ trên đường tròn. Độ dài bán kính sẽ hiển thị trên màn hình.
4. Kết Thúc Lệnh: Nhấn Enter hoặc Esc để kết thúc lệnh.

Việc đo bán kính của các hình tròn trong CAD là rất quan trọng vì nó giúp xác định kích thước và hình dạng của đối tượng đó, đảm bảo sự chính xác và đầy đủ của thông tin kích thước trong bản vẽ.

Lệnh DIMASSOC trong CAD 3D là công cụ hữu ích giúp liên kết các đường kích thước với các đối tượng trong bản vẽ, đảm bảo rằng khi có sự thay đổi về kích thước hoặc vị trí của đối tượng, các kích thước liên quan cũng sẽ tự động được cập nhật. Dưới đây là hướng dẫn sử dụng lệnh DIMASSOC:

1. Kích Hoạt Lệnh DIMASSOC: Nhập \"DIMASSOC\" vào thanh lệnh, sau đó nhấn Enter.
2. Thiết Lập Biến Cho Lệnh: Nhập giá trị \"2\" để kích hoạt tính năng liên kết kích thước với đối tượng.
3. Sử Dụng Lệnh DLI: Sau khi thiết lập DIMASSOC, nhập lệnh DLI và nhấp Enter để đo kích thước.
4. Kéo Thả Đối Tượng: Bạn có thể thực hiện thay đổi đối tượng bằng cách kéo thả, và các kích thước liên quan sẽ tự động cập nhật.

Việc sử dụng lệnh DIMASSOC giúp đảm bảo tính chính xác và cập nhật kịp thời các kích thước trong bản vẽ CAD, tạo điều kiện thuận lợi trong việc thiết kế và kiểm tra kỹ thuật.

Lệnh DOR trong CAD 3D là một công cụ hữu ích để ghi lại tọa độ của các điểm trong mô hình 3D. Sử dụng lệnh này, bạn có thể dễ dàng xác định và ghi chép vị trí cụ thể của các phần tử trong không gian ba chiều.

1. Bước 1: Chọn Lệnh DOR
2. Đầu tiên, truy cập vào lệnh DOR từ thanh công cụ hoặc sử dụng lệnh gõ trực tiếp từ bàn phím.
3. Bước 2: Chọn Điểm Cần Ghi Tọa Độ
4. Di chuyển con trỏ tới điểm mà bạn muốn ghi lại tọa độ. Click chuột để chọn điểm đó.
5. Bước 3: Hiển Thị Tọa Độ
6. Sau khi chọn điểm, tọa độ của điểm đó sẽ được hiển thị tự động trên màn hình. Bạn có thể ghi chép lại hoặc sử dụng trong các phép tính kỹ thuật khác.
7. Bước 4: Lưu Tọa Độ (Nếu Cần)
8. Nếu cần thiết, bạn có thể lưu tọa độ này vào trong một file hoặc ghi chú trên bản vẽ để tham chiếu sau này.

Việc sử dụng lệnh DOR giúp tiết kiệm thời gian và tăng độ chính xác trong quá trình thiết kế và mô phỏng trong CAD 3D. Nó là công cụ không thể thiếu cho các kỹ sư và nhà thiết kế chuyên nghiệp.

Lệnh DIMSTYLE trong CAD 3D là một công cụ mạnh mẽ cho phép người dùng tạo và tùy chỉnh các kiểu kích thước. Dưới đây là các bước sử dụng lệnh này:

1. Truy cập Lệnh DIMSTYLE: Để bắt đầu, bạn cần mở hộp thoại DIMSTYLE bằng cách gõ \"DIMSTYLE\" vào dòng lệnh và nhấn Enter.
2. Chọn hoặc Tạo Kiểu Kích Thước Mới: Trong hộp thoại, bạn có thể chọn một kiểu kích thước hiện có hoặc tạo mới bằng cách nhấp vào biểu tượng \"New\".
3. Đặt Tên cho Kiểu Kích Thước: Nếu tạo kiểu mới, đặt tên cho nó để dễ dàng nhận diện sau này.
4. Tùy Chỉnh Các Thông Số: Trong cửa sổ tùy chỉnh, bạn có thể điều chỉnh các thông số như đơn vị đo, kiểu mũi tên, vị trí văn bản, và nhiều hơn nữa.
5. Lưu và Áp Dụng Kiểu Kích Thước: Sau khi tùy chỉnh, nhấn \"OK\" để lưu kiểu kích thước và áp dụng nó cho các đối tượng kích thước trong bản vẽ của bạn.

Việc sử dụng lệnh DIMSTYLE giúp đảm bảo tính nhất quán trong việc ghi kích thước và tăng cường tính chuyên nghiệp của bản vẽ. Tùy chỉnh kỹ lưỡng các thông số kích thước sẽ tạo ra bản vẽ rõ ràng, dễ đọc, và phù hợp với yêu cầu cụ thể của dự án.

Lệnh DIMASSOC trong AutoCAD 3D là công cụ quan trọng để quản lý và cập nhật kích thước liên quan đến các đối tượng trong dự án của bạn. Dưới đây là các bước cơ bản để sử dụng lệnh này:

1. Khởi Động Lệnh: Đầu tiên, nhập \"DIMASSOC\" vào thanh lệnh.
2. Chọn Giá Trị Biến: Tiếp theo, nhập giá trị 2 để kích hoạt tính năng liên kết kích thước với đường vẽ. Các giá trị khác như 0 và 1 có thể được sử dụng cho các tùy chọn khác nhau: giá trị 0 phá vỡ liên kết, còn giá trị 1 cho phép chỉnh sửa kích thước mà không ảnh hưởng đến các đối tượng.
3. Áp Dụng Lệnh: Sau khi nhập giá trị, sử dụng lệnh DLI và thực hiện các thao tác vẽ hoặc chỉnh sửa kích thước cần thiết.
4. Kiểm Tra và Cập Nhật: Khi có sự thay đổi trong thiết kế, DIMASSOC giúp đảm bảo rằng các kích thước được cập nhật một cách chính xác, giảm thiểu sai sót.

Sử dụng lệnh DIMASSOC giúp bạn quản lý kích thước một cách chính xác và hiệu quả, đảm bảo tính chính xác và đồng bộ trong dự án thiết kế của mình.

Lệnh DOR trong CAD 3D, còn được gọi là Ordinate Dimension, là công cụ hữu ích để ghi tọa độ của điểm trên các đối tượng trong không gian ba chiều. Dưới đây là các bước cơ bản để sử dụng lệnh này:

1. Khởi Động Lệnh: Mở giao diện CAD và nhập \"DOR\" vào thanh lệnh để khởi động Ordinate Dimension.
2. Chọn Kiểu Kích Thước: Khi lệnh hiển thị, click chọn mục Dimension hoặc Aligned. Biểu tượng trục XOY xuất hiện, giúp xác định hướng của tọa độ.
3. Chọn Điểm Đo Tọa Độ: Click chọn cung tròn hoặc bất kỳ đối tượng nào trên tọa độ hiển thị để định vị trí ghi kích thước. Có thể lựa chọn giữa Xdatum và Ydatum để định hướng tọa độ theo trục X hoặc Y.
4. Hoàn Thành và Hiển Thị Tọa Độ: Sau khi chọn điểm, nhấn Enter để ghi tọa độ điểm trên CAD. Thông tin về tọa độ sẽ được hiển thị rõ ràng trên màn hình.

Sử dụng lệnh DOR giúp bạn dễ dàng xác định và ghi lại tọa độ của các điểm cụ thể trong thiết kế 3D của mình, từ đó tăng cường độ chính xác và hiệu quả trong quá trình làm việc.

Lệnh DIMSTYLE trong CAD 3D là một công cụ mạnh mẽ giúp người dùng tạo và quản lý các kiểu kích thước khác nhau trong bản vẽ của họ. Việc sử dụng lệnh này giúp tạo ra các kích thước chính xác, đồng nhất, và dễ hiểu cho cả người thiết kế và người xem bản vẽ. Dưới đây là các bước cơ bản để tạo và tùy chỉnh kiểu kích thước sử dụng lệnh DIMSTYLE.

1. Mở Hộp Thoại DIMSTYLE: Đầu tiên, gõ lệnh \"DIMSTYLE\" vào thanh lệnh và nhấn Enter. Điều này sẽ mở hộp thoại \"Dimension Style Manager\" nơi bạn có thể tạo và chỉnh sửa các kiểu kích thước.
2. Tạo Kiểu Kích Thước Mới: Trong hộp thoại, chọn \"New\" và nhập tên cho kiểu kích thước mới của bạn. Nhấn OK để tiếp tục.
3. Chỉnh Sửa Thuộc Tính Kiểu Kích Thước: Trong cửa sổ mới, bạn có thể chỉnh sửa nhiều thuộc tính như đơn vị đo, định dạng chữ số, kích thước mũi tên, vị trí chú thích, v.v.
4. Đơn Vị và Độ Chính Xác: Tùy chỉnh đơn vị đo (như mm, cm, inch) và độ chính xác của số đo.
5. Định Dạng và Kiểu Chữ: Chọn kiểu chữ, cỡ chữ và định dạng chữ (đậm, nghiêng, v.v.).
6. Kích Thước Mũi Tên: Chọn kích thước và kiểu của mũi tên.
7. Vị Trí Chú Thích: Định cấu hình vị trí chú thích kích thước so với đường kích thước.
8. Lưu và Áp Dụng Kiểu Kích Thước: Sau khi hoàn tất việc chỉnh sửa, nhấn \"OK\" để lưu kiểu kích thước. Bạn có thể chọn kiểu kích thước này từ danh sách kiểu kích thước
9. khi tạo hoặc chỉnh sửa kích thước trong bản vẽ của mình.
10. Thực Hành và Tùy Chỉnh: Thực hành sử dụng kiểu kích thước mới trong các dự án CAD của bạn. Đừng ngần ngại quay trở lại và tinh chỉnh kiểu kích thước nếu cần thiết để phù hợp với các tiêu chuẩn cụ thể của dự án hoặc yêu cầu cá nhân.

Việc tạo kiểu kích thước tùy chỉnh trong CAD 3D không chỉ giúp tăng hiệu quả công việc mà còn đảm bảo tính nhất quán và chuyên nghiệp trong toàn bộ bản vẽ kỹ thuật. Sử dụng lệnh DIMSTYLE một cách hiệu quả sẽ mang lại lợi ích lớn trong việc trình bày thông tin kỹ thuật một cách rõ ràng và dễ hiểu.

Lệnh DDI trong AutoCAD 3D được sử dụng để đo đường kính của đường tròn hoặc cung tròn. Việc sử dụng lệnh này giúp người dùng xác định chính xác kích thước đường kính, một yếu tố quan trọng trong thiết kế kỹ thuật và các bản vẽ chuyên nghiệp. Dưới đây là các bước cụ thể để sử dụng lệnh DDI:

1. Bắt Đầu Lệnh: Nhập \"DDI\" vào thanh lệnh rồi nhấn Enter để kích hoạt lệnh.
2. Chọn Đường Tròn: Click vào đường tròn mà bạn muốn đo đường kính. Lệnh này sẽ tự động nhận diện đường tròn hoặc cung tròn trong bản vẽ của bạn.
3. Xác Định Vị Trí Đường Kính: Sau khi chọn đường tròn, di chuyển chuột đến vị trí mà bạn muốn đặt đường kích thước đường kính. Điều này giúp bạn xác định vị trí hiển thị của đường kích thước trên bản vẽ.
4. Kết Thúc Lệnh: Nhấn Enter để hoàn tất lệnh và đường kích thước sẽ được vẽ trên bản vẽ của bạn, hiển thị kích thước đường kính chính xác của đường tròn.

Việc sử dụng lệnh DDI giúp tạo ra các bản vẽ chính xác, tiết kiệm thời gian và tăng hiệu quả công việc trong AutoCAD 3D. Lệnh này đặc biệt hữu ích trong các dự án kỹ thuật, thiết kế sản phẩm, và nhiều lĩnh vực khác yêu cầu độ chính xác cao về kích thước đường kính.

Lệnh DAR trong AutoCAD 3D là công cụ dùng để đo bán kính của cung tròn. Việc sử dụng lệnh này giúp người dùng xác định kích thước cụ thể của cung tròn trong mô hình 3D của họ, đóng vai trò quan trọng trong thiết kế và kiểm tra kỹ thuật. Sau đây là các bước để sử dụng lệnh DAR:

1. Khởi Động Lệnh: Gõ lệnh \"DAR\" vào thanh lệnh và nhấn Enter để bắt đầu.
2. Chọn Cung Tròn: Click vào một điểm bất kỳ trên cung tròn mà bạn muốn đo. Lệnh DAR sẽ tự động nhận diện cung tròn và chuẩn bị để đo.
3. Điều Chỉnh Vị Trí Hiển Thị: Di chuyển chuột để định vị trí hiển thị của đường kích thước bán kính cung tròn. Bạn có thể điều chỉnh vị trí này để dễ dàng đọc và phân tích.
4. Hoàn Tất Lệnh: Nhấn Enter để kết thúc lệnh. Đường kích thước sẽ được vẽ trên bản vẽ, hiển thị bán kính của cung tròn.

Lệnh DAR rất hữu ích trong việc tạo ra các bản vẽ kỹ thuật chính xác và chuyên nghiệp. Nó giúp người dùng dễ dàng xác định và trình bày các thông số kỹ thuật quan trọng của cung tròn, từ đó tăng cường hiệu quả trong quá trình thiết kế và phát triển sản phẩm.

Công cụ Measure trong AutoCAD 3D là một công cụ mạnh mẽ cho phép người dùng đo kích thước của các đối tượng 3D một cách chính xác. Đây là công cụ cần thiết trong quá trình thiết kế và kiểm tra kỹ thuật cho các dự án CAD. Dưới đây là các bước để sử dụng công cụ Measure:

1. Khởi Động Công Cụ Measure: Trên thanh công cụ, tìm và click vào biểu tượng của công cụ Measure hoặc gõ \"MEASUREGEOM\" trong thanh lệnh.
2. Chọn Đối Tượng Cần Đo: Khi công cụ Measure được kích hoạt, hãy click vào đối tượng 3D mà bạn muốn đo. Đối tượng này có thể là một đường thẳng, một hình học phức tạp, hoặc một bề mặt cụ thể.
3. Xác Định Các Điểm Đo: Đối với các đối tượng phức tạp, bạn có thể cần chọn các điểm cụ thể trên đối tượng để xác định kích thước cần đo.
4. Xem Kết Quả Đo Lường: Sau khi chọn đối tượng và các điểm đo, kích thước sẽ được hiển thị trên màn hình. Công cụ Measure cung cấp thông tin chi tiết về kích thước, bao gồm chiều dài, diện tích, thể tích, tùy thuộc vào loại đối tượng được đo.

Sử dụng công cụ Measure giúp đảm bảo tính chính xác và hiệu quả trong quá trình thiết kế, đặc biệt quan trọng trong các ngành công nghiệp như kiến trúc, kỹ thuật cơ khí và thiết kế sản phẩm. Kỹ năng sử dụng thành thạo công cụ này là một phần không thể thiếu của quá trình làm việc chuyên nghiệp
trong CAD 3D.

Công cụ Dimension trong AutoCAD 3D là một công cụ hữu ích cho việc tạo và hiển thị các đường kích thước và ghi chú trên bản vẽ. Điều này giúp người dùng trình bày thông tin kỹ thuật một cách chính xác và rõ ràng. Dưới đây là hướng dẫn sử dụng công cụ Dimension:

1. Kích Hoạt Công Cụ Dimension: Truy cập công cụ Dimension từ thanh công cụ hoặc nhập lệnh \"DIM\" vào thanh lệnh.
2. Chọn Kiểu Dimension: Có nhiều kiểu Dimension khác nhau như Linear, Aligned, Radius, Diameter, v.v. Chọn kiểu phù hợp với yêu cầu của bản vẽ.
3. Xác Định Điểm Bắt Đầu và Kết Thúc: Đối với kiểu Linear và Aligned, click chọn điểm bắt đầu và điểm kết thúc của đường kích thước. Đối với Radius và Diameter, click chọn đường tròn hoặc cung tròn cần đo.
4. Điều Chỉnh Vị Trí và Ghi Chú: Sau khi xác định các điểm, bạn có thể di chuyển đường kích thước và ghi chú để đảm bảo tính rõ ràng và đọc được của bản vẽ.
5. Áp Dụng Các Tùy Chỉnh: Có thể thực hiện các tùy chỉnh như thay đổi kích thước chữ, kiểu mũi tên, và định dạng số trong hộp thoại cài đặt của Dimension.

Việc sử dụng công cụ Dimension giúp tăng cường tính chuyên nghiệp và độ chính xác của các bản vẽ kỹ thuật trong AutoCAD 3D. Nó không chỉ hữu ích cho việc truy
ền thông tin kỹ thuật mà còn cải thiện khả năng hiểu và diễn giải bản vẽ cho người xem.

Kiểm tra tính chính xác của kích thước trong AutoCAD 3D là một bước quan trọng để đảm bảo rằng bản vẽ đáp ứng các yêu cầu kỹ thuật và thiết kế. Dưới đây là các bước và phương pháp cần thực hiện:

1. So Sánh với Thông Số Kỹ Thuật: Đảm bảo rằng các kích thước đo được trên bản vẽ phù hợp với các thông số kỹ thuật đã được định trước. Điều này bao gồm việc so sánh kích thước, góc, và các thông số khác với các giá trị chuẩn.
2. Kiểm Tra Độ Liên Kết: Trong CAD 3D, kích thước có thể được liên kết với các đối tượng khác. Hãy kiểm tra để chắc chắn rằng các thay đổi kích thước không làm ảnh hưởng tới các đối tượng liên kết.
3. Utilize Dimensional Constraints: Sử dụng các ràng buộc kích thước để kiểm tra sự phù hợp của các kích thước trong bản vẽ. Ràng buộc kích thước giúp đảm bảo rằng các kích thước không vượt quá giới hạn cho phép.
4. Review and Adjust: Xem xét cẩn thận các kích thước và thực hiện các điều chỉnh cần thiết. Điều này có thể bao gồm việc thay đổi kích thước hoặc sửa đổi vị trí của các đối tượng trong bản vẽ.
5. Validation Tools: Sử dụng các công cụ kiểm tra tính hợp lệ có sẵn trong CAD để xác minh rằng các kích thước tuân theo các quy tắc và tiêu chuẩn cụ thể.

Kiểm
tra tính chính xác của kích thước không chỉ giúp cải thiện chất lượng của bản vẽ mà còn giúp ngăn chặn những sai sót có thể xảy ra trong quá trình sản xuất hoặc xây dựng. Việc này đòi hỏi sự chú ý tỉ mỉ và thực hiện một cách cẩn thận từ phía người thiết kế.

Trong AutoCAD 3D, việc sử dụng các lệnh đo kích thước là cần thiết để xác định kích thước chính xác của các đối tượng trong mô hình. Dưới đây là hướng dẫn cách sử dụng các lệnh đo kích thước phổ biến trong AutoCAD 3D:

1. Lệnh DIST: Dùng để đo khoảng cách giữa hai điểm.
2. Chọn lệnh DIST hoặc nhập \"DIST\" trong dòng lệnh.
3. Click chọn điểm đầu tiên và điểm thứ hai trên đối tượng để xem khoảng cách.
4. Lệnh AREA: Được sử dụng để tính diện tích của một vùng.
5. Nhập \"AREA\" vào dòng lệnh.
6. Chọn các điểm giới hạn vùng để tính diện tích.
7. Lệnh MEASUREGEOM: Cho phép đo kích thước đối tượng như độ dài, đường kính, và bán kính.
8. Chọn MEASUREGEOM từ thanh công cụ hoặc gõ \"MEASUREGEOM\" trong dòng lệnh.
9. Chọn đối tượng cần đo và xác định các điểm đo trên đối tượng đó.
10. Lệnh DDI và DRA: Được sử dụng để đo đường kính và bán kính của đường tròn.
11. Với DDI, chọn đường tròn để đo đường kính.
12. Với DRA, chọn cung tròn để đo bán kính.

Sử dụng những lệnh này giúp người dùng AutoCAD 3D có thể tạo ra các bản vẽ kỹ thuật chính xác và chi tiết. Việc thành thạo các lệnh đo kích thước là rất quan trọng trong quá trình thiết kế và kiểm tra kỹ thuật.

Đo kích thước trong CAD 3D mang lại nhiều lợi ích quan trọng trong quá trình thiết kế và sản xuất. Dưới đây là một số lợi ích chính:

• Chính Xác và Đáng Tin Cậy: Việc đo kích thước trong CAD 3D giúp đảm bảo chính xác các thông số kỹ thuật của đối tượng, giúp tạo ra các sản phẩm chất lượng cao và giảm thiểu sai sót.
• Tối Ưu Hóa Thiết Kế: Các công cụ đo kích thước cho phép các nhà thiết kế đánh giá và tối ưu hóa thiết kế của họ, làm cho chúng hiệu quả và thực tế hơn.
• Tiết Kiệm Thời Gian và Nguyên Liệu: Việc xác định chính xác kích thước giúp giảm thiểu lãng phí nguyên liệu và thời gian trong quá trình sản xuất.
• Phù Hợp với Tiêu Chuẩn: Đo kích thước chính xác giúp đảm bảo rằng sản phẩm cuối cùng tuân thủ các tiêu chuẩn và quy định của ngành.
• Cải Thiện Giao Tiếp: Kích thước chính xác giúp cải thiện giao tiếp giữa các bộ phận thiết kế, sản xuất và kiểm tra chất lượng.

Do đó, việc sử dụng công cụ đo kích thước trong CAD 3D là một phần quan trọng của quy trình thiết kế và sản xuất, giúp tạo ra các sản phẩm chất lượng cao và tăng cường hiệu suất làm việc.

Tùy chỉnh thông số kích thước trong CAD 3D là một quá trình quan trọng, giúp bản vẽ trở nên chính xác và phù hợp với yêu cầu cụ thể của dự án. Dưới đây là cách tùy chỉnh các thông số kích thước chính như đơn vị đo, mũi tên, và vật liệu:

1. Đơn Vị Đo:
2. Truy cập vào cài đặt (Settings) và chọn tab \"Units\" để thay đổi đơn vị đo, ví dụ như mét, inch, hoặc mm.
3. Điều chỉnh độ chính xác, tức là số chữ số thập phân hiển thị.
4. Mũi Tên:
5. Vào phần cài đặt của công cụ Dimension và chọn loại mũi tên bạn muốn sử dụng.
6. Điều chỉnh kích thước của mũi tên để đảm bảo nó rõ ràng và phù hợp với tỷ lệ của bản vẽ.
7. Vật Liệu:
8. Nếu cần thiết, bạn có thể gán vật liệu cụ thể cho các đối tượng trong bản vẽ để tính toán trọng lượng hoặc các đặc tính vật lý khác.
9. Chọn vật liệu từ thư viện vật liệu có sẵn hoặc tạo mới nếu cần.

Việc tùy chỉnh những thông số này giúp tăng cường tính chính xác và chuyên nghiệp của bản vẽ, đồng thời đảm bảo rằng thông tin được truyền đạt một cách rõ ràng và dễ hiểu.

Lệnh DBA trong CAD 3D là một công cụ hữu ích cho việc đo đường kính ở nhiều cấp độ khác nhau trong một đối tượng phức tạp. Đây là một tính năng quan trọng để xác định các thông số kỹ thuật chính xác trong thiết kế cơ khí và kiến trúc. Dưới đây là cách sử dụng lệnh DBA:

1. Kích Hoạt Lệnh DBA: Nhập \"DBA\" vào thanh lệnh và nhấn Enter để bắt đầu.
2. Chọn Đối Tượng: Click chọn đối tượng mà bạn muốn đo. Đối tượng này có thể là một bộ phận máy móc, một chi tiết kiến trúc, hoặc bất kỳ hình dạng phức tạp nào.
3. Xác Định Các Cấp Độ Đo: Sau khi chọn đối tượng, xác định các cấp độ khác nhau mà bạn muốn đo đường kính. Điều này có thể bao gồm việc đo đường kính bên ngoài, bên trong, hoặc ở các mức độ khác nhau của đối tượng.
4. Xem Kết Quả Đo Lường: Kết quả đo lường sẽ hiển thị trên màn hình, cung cấp thông tin chi tiết về kích thước ở mỗi cấp độ đã chọn.

Việc sử dụng lệnh DBA giúp tăng cường tính chính xác và hiệu quả trong quá trình thiết kế và sản xuất, đặc biệt là trong các dự án yêu cầu độ chính xác cao về kích thước và hình dạng của các bộ phận.

Lệnh DRA trong CAD 3D được sử dụng để đo bán kính của đường tròn hoặc cung tròn. Đây là một công cụ quan trọng trong quá trình thiết kế kỹ thuật, đặc biệt là trong các lĩnh vực liên quan đến cơ khí và kiến trúc. Dưới đây là cách sử dụng lệnh DRA để đo bán kính:

1. Kích Hoạt Lệnh DRA: Nhập \"DRA\" vào thanh lệnh và nhấn Enter.
2. Chọn Đường Tròn hoặc Cung Tròn: Click chọn đường tròn hoặc cung tròn mà bạn muốn đo bán kính.
3. Xác Định Vị Trí Hiển Thị: Sau khi chọn đối tượng, di chuyển chuột để xác định vị trí hiển thị của đường kích thước bán kính trên bản vẽ.
4. Xem Kết Quả Đo Lường: Kết quả đo lường bán kính sẽ hiển thị trên bản vẽ, giúp bạn có thông tin chính xác về kích thước của đối tượng.

Việc sử dụng lệnh DRA là cực kỳ hữu ích trong việc đảm bảo tính chính xác và chi tiết của các thiết kế, giúp cải thiện chất lượng và độ chính xác trong các dự án kỹ thuật và thiết kế.

Trong thế giới CAD 3D, việc đo kích thước không chỉ là bước cơ bản mà còn là nghệ thuật đảm bảo tính chính xác và hoàn hảo trong từng thiết kế. Hãy khám phá sức mạnh của các lệnh đo kích thước CAD, nâng tầm bản vẽ của bạn lên một đẳng cấp mới và mở ra cánh cửa của sự sáng tạo không giới hạn.
