Mô hình CAD 3D: Hành trình từ Cơ bản đến Chuyên nghiệp

Mô hình CAD 3D, viết tắt của Computer-Aided Design 3D, là công nghệ thiết kế và vẽ kỹ thuật được sử dụng rộng rãi trong nhiều lĩnh vực như kiến trúc, kỹ thuật máy, xây dựng, và thiết kế sản phẩm. Sử dụng phần mềm CAD cho phép các nhà thiết kế tạo ra các mô hình ba chiều chính xác, động và tương tác cao, mở rộng khả năng sáng tạo và cải thiện hiệu quả công việc.

• Phần mềm CAD 3D phổ biến: AutoCAD, SolidWorks, Fusion 360, và SketchUp.
• Ứng dụng: Từ thiết kế sản phẩm đến mô phỏng các hệ thống phức tạp.
• Lợi ích: Tăng cường chất lượng thiết kế, giảm thời gian và chi phí sản xuất.

Các tính năng chính của mô hình CAD 3D bao gồm: tạo hình 3D, mô phỏng và phân tích, lắp ráp các bộ phận, và tạo ra các bản vẽ kỹ thuật chi tiết. Sự linh hoạt và hiệu quả của CAD 3D đã làm thay đổi cách thức làm việc trong ngành công nghiệp hiện đại, giúp chuyển từ thiết kế trên giấy sang mô hình số hóa chính xác và dễ dàng chỉnh sửa.

Việc tải xuống và sử dụng mô hình CAD 3D đã trở nên phổ biến, giúp đẩy nhanh quá trình thiết kế và phát triển sản phẩm. Dưới đây là các bước cơ bản để tải xuống và sử dụng mô hình CAD 3D:

1. Chọn nguồn tải xuống mô hình CAD 3D: Có nhiều trang web cung cấp mô hình CAD miễn phí hoặc có phí như GrabCAD, Thingiverse, và TurboSquid.
2. Chọn mô hình phù hợp với nhu cầu: Xác định mô hình phù hợp với dự án của bạn dựa trên đặc điểm kỹ thuật và yêu cầu thiết kế.
3. Tải xuống mô hình: Thực hiện tải xuống file mô hình, thường ở định dạng như .STL, .OBJ, hoặc .DWG.
4. Import mô hình vào phần mềm CAD: Sử dụng phần mềm CAD như AutoCAD, SolidWorks để mở file mô hình.
5. Chỉnh sửa và tùy chỉnh: Thực hiện các chỉnh sửa cần thiết trên mô hình để phù hợp với dự án của bạn.
6. Xuất bản và in 3D: Sau khi chỉnh sửa, bạn có thể xuất bản mô hình hoặc sử dụng nó để in 3D.

Bên cạnh đó, việc sử dụng các mô hình CAD 3D sẵn có cũng giúp tiết kiệm thời gian và nâng cao hiệu suất trong công việc thiết kế. Những mô hình này cung cấp một cơ sở tốt để phát triển ý tưởng sáng tạo và giải quyết các vấn đề kỹ thuật phức tạp.

AutoCAD là công cụ mạnh mẽ và linh hoạt để tạo và chỉnh sửa mô hình 3D. Dưới đây là hướng dẫn chi tiết để bạn có thể bắt đầu:

1. Mở tệp hoặc bắt đầu bản vẽ mới: Mở một tệp chứa bản vẽ 2D hiện có hoặc bắt đầu với một bản vẽ mới.
2. Chuyển sang giao diện 3D: Chuyển giao diện làm việc từ 2D sang 3D.
3. Sử dụng công cụ dựng hình 3D: AutoCAD cung cấp nhiều công cụ như Box, Cylinder, Cone, v.v., để tạo hình dạng 3D cơ bản.
4. Thiết lập thông số kích thước: Xác định kích thước và vị trí của đối tượng 3D.
5. Tạo và chỉnh sửa: Sử dụng chuột và bàn phím để tạo và chỉnh sửa đặc điểm của đối tượng 3D.
6. Áp dụng vật liệu và ánh sáng: Tạo mô hình 3D thực tế bằng cách áp dụng các vật liệu và cài đặt ánh sáng.
7. Lưu và xuất bản: Lưu mô hình 3D và xuất bản nếu cần.

Ngoài ra, việc hiểu và sử dụng các lệnh CAD 3D cơ bản như Box, Extrude, Revolve, Loft, Sweep, Presspull, Union, Subtract, và Intersect là rất quan trọng
để bạn có thể tạo ra các mô hình 3D phức tạp và tùy chỉnh chúng theo ý muốn.

• Lệnh Box: Tạo khối hộp 3D.
• Lệnh Extrude: Tạo khối 3D từ đối tượng 2D.
• Lệnh Revolve: Tạo khối tròn xoay từ đối tượng 2D.
• Lệnh Loft: Tạo khối hoặc bề mặt 3D từ một loạt mặt cắt.
• Lệnh Sweep: Tạo khối đặc hoặc bề mặt dọc theo một đường dẫn.
• Lệnh Presspull: Tạo vật rắn hoặc bề mặt 3D từ biên dạng đối tượng.
• Lệnh Union: Kết hợp các đối tượng khối trong AutoCAD thành một.
• Lệnh Subtract: Tạo đối tượng khối bằng cách loại bỏ phần giao.
• Lệnh Intersect: Tạo đối tượng từ phần giao giữa các đối tượng khác.

Hiểu cách sử dụng các lệnh này giúp bạn thao tác hiệu quả với các mô hình 3D trong AutoCAD.

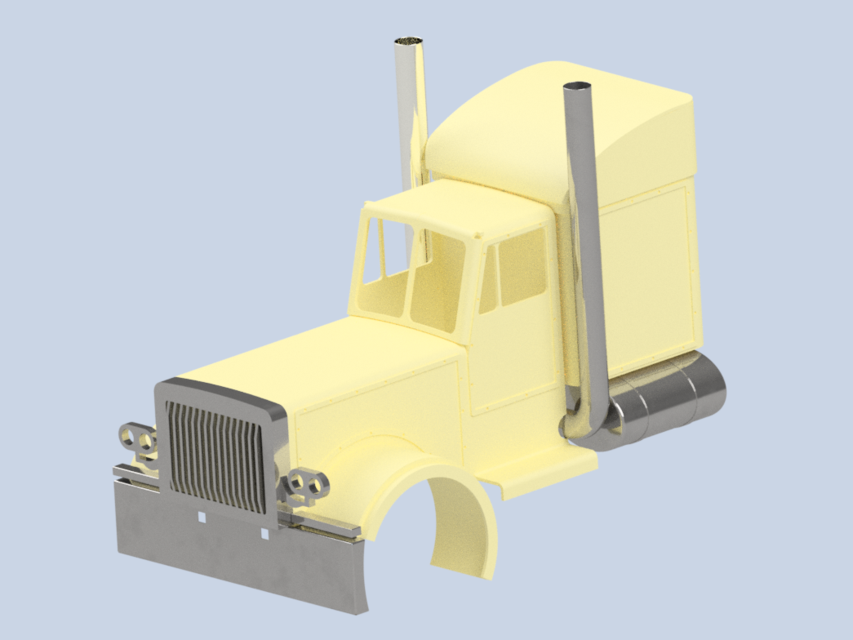

Phần này cung cấp các bài tập thực hành để cải thiện kỹ năng vẽ 3D của bạn sử dụng AutoCAD.

1. Bài tập 4.1: Sử dụng Extrude
2. Trong bài tập này, bạn sẽ học cách sử dụng lệnh Extrude để tạo ra các hình dạng 3D từ các đối tượng 2D.
3. Bài tập 4.2: Sử dụng Revolve
4. Bài tập này tập trung vào việc tạo các mô hình 3D bằng cách sử dụng lệnh Revolve, cho phép bạn tạo các hình dạng phức tạp bằng cách quay một hình 2D quanh một trục.
5. Bài tập 4.3: Thực hiện các mô hình Solid
6. Ở đây, bạn sẽ thực hành tạo các khối Solid 3D, áp dụng các kỹ thuật học được từ các bài tập trước đó.
7. Bài tập 4.4: Thiết lập UCS thích hợp
8. Bài tập này giúp bạn làm quen với việc thiết lập Hệ tọa độ không gian (UCS) trong AutoCAD, một yếu tố quan trọng khi làm việc với các mô hình 3D.
9. Bài tập 4.5: Sử dụng Sweep và Loft
10. Trong phần này, bạn sẽ học cách sử dụng các lệnh Sweep và Loft để tạo các hình dạng 3D từ các đường đặc tả và hình dạng tự do.

Phần mềm tạo mô hình 3D miễn phí là công cụ hữu ích cho người mới bắt đầu, giáo dục và các nhà thiết kế sáng tạo. Dưới đây là danh sách một số phần mềm tạo mô hình 3D miễn phí phổ biến.

• LeoCAD: Một chương trình CAD để tạo các mô hình LEGO ảo, hỗ trợ các hệ điều hành Windows, Mac OS và Linux.
• VUE Pioneer: Phần mềm giúp tạo ra các địa hình rộng lớn với hiệu ứng ánh sáng và bóng tối, phù hợp cho người dùng chuyên nghiệp.
• Netfabb: Hỗ trợ phân tích, chỉnh sửa và in 3D các mô hình, tương thích với Windows, Mac OS và Linux.
• NaroCAD: Một ứng dụng mô hình CAD toàn diện và có thể mở rộng, tương thích với Windows và Linux.
• Lego Digital Designer (LDD): Phần mềm của LEGO cho phép xây dựng mô hình sử dụng CAD LEGO bricks ảo, tương thích với Windows và Mac OS.
• ZCAD: Cung cấp góc nhìn tuyệt vời và công cụ mô hình hóa, tương thích với nhiều hệ điều hành.
• Vectary: Phù hợp cho mô hình lưới và tham số trong trình duyệt, tích hợp hoạt ảnh và AR.
• Meshmixer: Chủ yếu dùng để tinh chỉnh, sửa chữa hoặc tối ưu hóa các mô hình 3D hiện có, tốt
• cho in 3D và có các công cụ tối ưu hóa độc đáo.
• SculptGL: Chương trình điêu khắc dựa trên trình duyệt, mã nguồn mở, phù hợp cho thử nghiệm điêu khắc hoặc thực hành nhanh.
• ZBrushCoreMini: Phiên bản rút gọn của ZBrush, phù hợp cho người mới bắt đầu quan tâm đến điêu khắc kỹ thuật số.
• SketchUp: Một phần mềm tạo mô hình 3D tuyệt vời cho người mới bắt đầu cũng như người dùng nâng cao.
• Autodesk Tinkercad: Phần mềm tạo mô hình 3D dựa trên trình duyệt, phù hợp cho những người mới bắt đầu.
• BlocksCAD: Phần mềm CAD giáo dục trực tuyến miễn phí, giúp trẻ em dễ dàng làm mô hình 3D mà không cần học OpenSCAD phức tạp.

Chương trình tự học SolidWorks từ cơ bản đến nâng cao giúp người học nắm vững từng kỹ thuật và lệnh cơ bản đến nâng cao trong SolidWorks. Dưới đây là một số bước và tài liệu quan trọng để hỗ trợ bạn trong quá trình học.

1. Làm quen với SolidWorks: Bắt đầu từ việc thiết kế mô hình cơ bản, học cách tạo Sketch và sử dụng các lệnh tạo khối như Extrude, Revole.
2. Bài tập ứng dụng: Thiết kế chi tiết từ bản vẽ 2D và học cách tạo các phần tử xây dựng như Hole, Draft, Shell, Rib, Fillet, Chamfer…
3. Các lệnh tạo mặt Surface: Học các lệnh tạo mặt Surface nâng cao như Radiate, Ruled surface, Fill, Freform và các lệnh xử lý mặt Surface như Extend, Trim, Untrim, Knit, Move/Copy.
4. Lập ráp và mô phỏng chuyển động: Bắt đầu từ cơ bản đến nâng cao, học cách tạo Motion Study trong SolidWorks.
5. Thiết kế tấm kim loại và mô phỏng ứng lực: Sử dụng SolidWorks để thiết kế và mô phỏng ứng lực cho các loại tấm kim loại.
6. Bài tập thực hành: Làm thật nhiều bài tập để thành thạo phần mềm trước khi học đến những kiến thức nâng cao.
7. Tài liệu và video hướng dẫn: Sử dụng các tài liệu và video hướng dẫn để học từng bước cách thiết kế và lập ráp mô h
8. ình 3D.

Đây là quá trình tự học từng bước, đi từ cơ bản đến nâng cao, bao gồm các bài tập thực hành, tài liệu học tập, và hướng dẫn qua video. Nắm vững từng phần sẽ giúp bạn thành thạo SolidWorks và áp dụng hiệu quả vào công việc thực tế.

Trong lĩnh vực thiết kế CAD 3D, việc lựa chọn định dạng file phù hợp và quy trình xuất khẩu mô hình là hai yếu tố quan trọng. Có nhiều loại định dạng file 3D, mỗi loại có đặc điểm và ứng dụng riêng biệt. Dưới đây là một số thông tin cơ bản về các định dạng file 3D phổ biến và quy trình xuất khẩu mô hình 3D từ AutoCAD.

Các Định Dạng File 3D Phổ Biến

• USD/USDZ: Định dạng được phát triển bởi Pixar, tối ưu cho web và tương tác theo thời gian thực.
• STL và COLLADA: Định dạng trung gian phổ biến, hỗ trợ chia sẻ mô hình giữa nhiều phần mềm CAD khác nhau.
• IGES: Thích hợp cho mô hình có bề mặt cong phức tạp, nhưng thiếu hỗ trợ cho các thuộc tính vật liệu.
• STEP: Định dạng rộng rãi, hỗ trợ lưu trữ hình học, kết cấu, loại vật liệu, và dung sai hình học.
• FBX: Được sử dụng rộng rãi trong điện ảnh và trò chơi điện tử, hỗ trợ đầy đủ hình dạng, màu sắc, kết cấu và hoạt ảnh.

Quy Trình Xuất Khẩu Mô Hình 3D từ AutoCAD

1. Mở file AutoCAD chứa mô hình 3D cần xuất khẩu.
2. Chọn lệnh \"Save As\" và
3. lựa chọn định dạng file phù hợp để lưu mô hình. Định dạng phổ biến bao gồm .dxf, .dwg, .stl, hoặc các định dạng trung gian như .step hoặc .iges.
4. Trong trường hợp cần chuyển đổi mô hình sang phần mềm khác, chọn định dạng trung gian như STEP hoặc IGES, phù hợp với hệ thống đích.
5. Thực hiện quá trình xuất khẩu bằng cách chọn \"Export\" từ menu và chọn định dạng file mong muốn.
6. Điều chỉnh các tùy chọn xuất khẩu nếu cần, bao gồm chất lượng hình ảnh, mức độ chi tiết, và các thông số khác tùy thuộc vào định dạng file và mục đích sử dụng.
7. Lưu file và chuyển nó sang phần mềm hoặc nền tảng tiếp theo để tiếp tục quá trình thiết kế hoặc sản xuất.

Xuất khẩu mô hình 3D là một phần quan trọng trong quy trình làm việc CAD, đòi hỏi sự hiểu biết về các định dạng file và sự tương thích giữa các phần mềm. Lựa chọn đúng định dạng file không chỉ giúp bảo toàn chất lượng của mô hình mà còn đảm bảo sự linh hoạt và hiệu quả trong quá trình làm việc chung giữa các chuyên gia và phần mềm khác nhau.

Học CAD 3D online ngày càng trở nên phổ biến và là một lựa chọn tuyệt vời cho những ai muốn nâng cao kỹ năng thiết kế của mình. Dưới đây là một số khóa học CAD 3D online hàng đầu, cung cấp cho bạn kiến thức từ cơ bản đến nâng cao.

Các Khóa Học Nổi Bật

• Khóa Học AutoCAD 3D từ Cơ Bản đến Nâng Cao: Được giảng dạy bởi các chuyên gia hàng đầu, các khóa học này tập trung vào việc ứng dụng thực tế và phát triển kỹ năng sáng tạo trên AutoCAD.
• Khóa Học Thiết Kế Sản Phẩm Online: Khóa học này phù hợp với mọi đối tượng, từ sinh viên đến các chuyên gia trong ngành, giúp học viên nắm vững kỹ năng thiết kế và sử dụng phần mềm CAD trong nhiều lĩnh vực khác nhau.
• Học AutoCAD 3D tại Nhà: Dành cho các học sinh, sinh viên và chuyên viên thiết kế, khóa học này cung cấp kiến thức toàn diện từ việc sử dụng AutoCAD 3D cho tới thực hiện các bản vẽ kỹ thuật chuyên nghiệp.

Lợi Ích của Việc Học CAD 3D Online

1. LinFlexibility: Học CAD 3D online cho phép bạn học mọi lúc, mọi nơi, phù hợp với lịch trình bận rộn của bạn.
2. Interactivity: Các khóa học thường có các bài giảng tương tác, diễn đàn thảo luận, và sự hỗ trợ từ giảng viên và đội ngũ trợ giảng.
3. Practical Skills: Các khóa học tập trung vào việc phát triển kỹ năng thực hành, giúp bạn áp dụng kiến
4. thức vào công việc thực tế một cách hiệu quả.
5. Diverse Resources: Bạn có quyền truy cập vào một loạt các nguồn tài nguyên học tập, từ video hướng dẫn đến các tài liệu tham khảo và bài tập thực hành.
6. Networking Opportunities: Tham gia vào các group và diễn đàn chuyên sâu, nơi bạn có thể chia sẻ kinh nghiệm và kết nối với các chuyên gia và đồng nghiệp khác trong ngành.

Kết Luận

Việc lựa chọn khóa học CAD 3D online phù hợp có thể tạo ra sự khác biệt lớn trong sự nghiệp của bạn. Các khóa học này không chỉ cung cấp kiến thức chuyên môn mà còn giúp bạn phát triển kỹ năng thiết kế sáng tạo, tăng cơ hội việc làm và mức lương. Hãy lựa chọn khóa học phù hợp với mục tiêu và lịch trình của bạn để đạt được kết quả tốt nhất!

Trở thành một chuyên gia CAD 3D là một mục tiêu sự nghiệp hấp dẫn đối với nhiều người. Quá trình này đòi hỏi sự kiên nhẫn, học hỏi không ngừng và kỹ năng thực hành. Dưới đây là các bước cơ bản để trở thành một chuyên gia trong lĩnh vực CAD 3D.

Bước 1: Học và Nắm Vững Các Nguyên Tắc Cơ Bản

• Hiểu rõ về hình học 3D: Nắm vững các nguyên tắc cơ bản của hình học không gian và cách chúng áp dụng trong mô hình hóa 3D.
• Học cách sử dụng phần mềm CAD: Bắt đầu với một phần mềm CAD phổ biến như AutoCAD, SolidWorks hoặc SketchUp và học cách sử dụng các công cụ cơ bản của nó.

Bước 2: Thực Hành và Xây Dựng Kỹ Năng

1. Thực hành thường xuyên: Luyện tập hàng ngày sẽ giúp bạn nhanh chóng nâng cao kỹ năng và hiểu biết về mô hình hóa 3D.
2. Tham gia các dự án thực tế: Áp dụng những gì đã học vào các dự án thực tế, dù là những dự án nhỏ hoặc hợp tác với người khác.
3. Tìm hiểu về các công cụ và chức năng nâng cao: Khám phá và học cách sử dụng các công cụ nâng cao và chức năng phức tạp trong phần mềm CAD.

Bước 3: Mở Rộng Kiến Thức và Kỹ Năng

• Học các phần mềm CAD khác: Trở nên linh hoạt trong việc sử dụng nhiều phần mềm CAD sẽ mở rộng kiến thức và kỹ năng của bạn.
• Theo dõi các
• khóa học và chứng chỉ chuyên nghiệp: Tham gia các khóa học chuyên sâu và đạt được các chứng chỉ chuyên nghiệp sẽ nâng cao trình độ và uy tín của bạn trong lĩnh vực này.
• Học từ các chuyên gia: Tìm kiếm cơ hội để học hỏi từ những chuyên gia trong ngành, thông qua việc tham gia hội thảo, hội nghị hoặc làm việc dưới sự hướng dẫn của một người có kinh nghiệm.

Bước 4: Ứng Dụng và Chia Sẻ Kiến Thức

1. Áp dụng vào công việc: Tìm cách áp dụng kiến thức và kỹ năng của bạn vào công việc, dự án hoặc tự khởi nghiệp trong lĩnh vực liên quan đến CAD 3D.
2. Chia sẻ kiến thức và kỹ năng: Giảng dạy, viết blog, hoặc tạo video hướng dẫn là những cách tuyệt vời để chia sẻ kiến thức và kỹ năng của bạn với cộng đồng.

Kết Luận

Trở thành chuyên gia CAD 3D không phải là một quá trình nhanh chóng; nó đòi hỏi sự cam kết, đam mê và sự kiên nhẫn. Bằng cách theo đuổi sự phát triển liên tục và áp dụng những gì bạn học vào thực tế, bạn sẽ có thể đạt được mục tiêu nghề nghiệp của mình và trở thành một chuyên gia trong lĩnh vực CAD 3D.

Trở thành chuyên gia CAD 3D là hành trình đầy thử thách nhưng cũng hết sức thú vị, mở ra cánh cửa của sự sáng tạo không giới hạn và cơ hội nghề nghiệp rộng lớn trong thời đại công nghệ số. Hãy bắt đầu hành trình của bạn ngay hôm nay!
