CAD Drawing từ A đến Z: Bí Quyết Thành Thạo và Áp Dụng Thực Tiễn

Có các bước sau để tạo ra các bản vẽ CAD chất lượng cao cho dự án của bạn:

1. Xác định yêu cầu cụ thể của dự án: Điều này bao gồm kích thước, độ chính xác, và các yếu tố khác cần thiết.
2. Tạo mẫu template CAD: Bạn nên có các template chuẩn để bắt đầu từ đó, giúp tăng tốc độ và sự nhất quán cho các bản vẽ.
3. Sử dụng các phần mềm CAD chuyên nghiệp: Chọn phần mềm CAD phổ biến như AutoCAD, SolidWorks để tạo ra bản vẽ chất lượng cao.
4. Tập trung vào sự rõ ràng, chính xác và độ chi tiết: Đảm bảo mọi chi tiết trên bản vẽ được biểu diễn một cách chính xác và rõ ràng.
5. Tạo bảng và callouts cá nhân hóa: Sử dụng bảng và callouts để ghi chú, chú thích thông tin một cách dễ hiểu và chuyên nghiệp.
6. Kiểm tra và điều chỉnh: Trước khi hoàn thành, kiểm tra kỹ lưỡng các bản vẽ để đảm bảo không có sai sót và chuẩn xác.

CAD Drawing, hay Bản vẽ Kỹ thuật Số sử dụng Máy tính, là quá trình tạo ra các bản vẽ kỹ thuật và mô hình 3D sử dụng phần mềm CAD. Phương pháp này cải thiện đáng kể chất lượng và hiệu quả trong việc thiết kế, từ kiến trúc đến kỹ thuật cơ khí.

• Kiến trúc: CAD được sử dụng để thiết kế các kế hoạch chi tiết cho các công trình xây dựng, từ nhà ở đến toà nhà cao tầng, với khả năng mô phỏng và phân tích kỹ thuật.
• Kỹ thuật cơ khí: Trong lĩnh vực này, CAD hỗ trợ tạo ra các bản vẽ chi tiết máy móc và bộ phận, giúp quá trình sản xuất diễn ra mượt mà và chính xác hơn.
• Thiết kế sản phẩm: CAD cho phép các nhà thiết kế tạo ra các mô hình 3D phức tạp, thực hiện thử nghiệm và sửa đổi dễ dàng trước khi chuyển sang sản xuất.
• Ngành công nghiệp giải trí: CAD còn được áp dụng trong việc tạo ra các mô hình 3D cho ngành công nghiệp trò chơi và phim ảnh, tạo điều kiện cho việc sản xuất các tác phẩm sáng tạo và sống động.

Ngoài ra, CAD còn được áp dụng trong nhiều lĩnh vực khác như nha khoa, thời trang, và thậm chí là trong lập kế hoạch đô thị, chứng tỏ sự đa dạng và linh hoạt của công cụ này trong thời đại công nghệ số.

Việc lựa chọn phần mềm CAD phù hợp là bước quan trọng giúp tối ưu hóa quy trình thiết kế và nâng cao hiệu suất công việc. Dưới đây là một số lựa chọn hàng đầu được ưa chuộng trong ngành.

• AutoCAD: Là phần mềm CAD tiêu biểu với đầy đủ tính năng cho thiết kế 2D và 3D, phù hợp với nhiều lĩnh vực từ kiến trúc đến kỹ thuật.
• SolidWorks: Nổi tiếng với khả năng mô phỏng và thiết kế 3D, đặc biệt hữu ích trong ngành công nghiệp sản xuất và kỹ thuật cơ khí.
• Fusion 360: Tích hợp đám mây, hỗ trợ thiết kế hợp tác và tích hợp các công cụ CAM, CAE cho một quy trình làm việc liền mạch.
• SketchUp: Giao diện trực quan và thân thiện với người mới bắt đầu, thích hợp cho thiết kế kiến trúc và mô hình hóa nội thất.
• Revit: Được thiết kế đặc biệt cho mô hình thông tin xây dựng (BIM), giúp tối ưu hóa quy trình làm việc trong lĩnh vực xây dựng.

Lựa chọn phần mềm CAD phụ thuộc vào yêu cầu cụ thể của dự án, ngân sách, và mức độ chuyên môn của người dùng. Mỗi phần mềm đều có điểm mạnh riêng và được thiết kế để đáp ứng nhu cầu đa dạng của các ngành công nghiệp khác nhau.

Bắt đầu với CAD có thể đầy thách thức nhưng cũng rất thú vị. Dưới đây là một số bước cơ bản để giúp bạn tiếp cận và thành thạo CAD một cách hiệu quả.

1. Tìm hiểu về CAD: Hiểu rõ CAD là gì, nó được sử dụng như thế nào trong ngành của bạn, và các ứng dụng cụ thể của nó.
2. Chọn phần mềm CAD: Dựa trên nhu cầu và lĩnh vực của bạn, chọn một phần mềm CAD phù hợp. Cân nhắc giữa AutoCAD, SolidWorks, Fusion 360, v.v.
3. Học cơ bản: Bắt đầu từ các khái niệm cơ bản như vẽ đường thẳng, hình chữ nhật, vòng tròn, và dần dần tiến tới các công cụ phức tạp hơn.
4. Thực hành thiết kế: Áp dụng những gì bạn học vào việc tạo ra các dự án nhỏ, từ đó dần dần tăng độ khó của dự án.
5. Tham gia cộng đồng: Gia nhập các diễn đàn, nhóm trực tuyến và tham gia các khóa học để mở rộng kiến thức và kỹ năng của bạn.
6. Luyện tập thường xuyên: Như bất kỳ kỹ năng mới nào, việc luyện tập thường xuyên là chìa khóa để trở nên thành thạo.

Nhớ rằng, mỗi người sẽ có một hành trình học CAD khác nhau, vì vậy hãy kiên nhẫn và liên tục tìm kiếm cách tiếp cận mới để cải thiện kỹ năng của bạn.

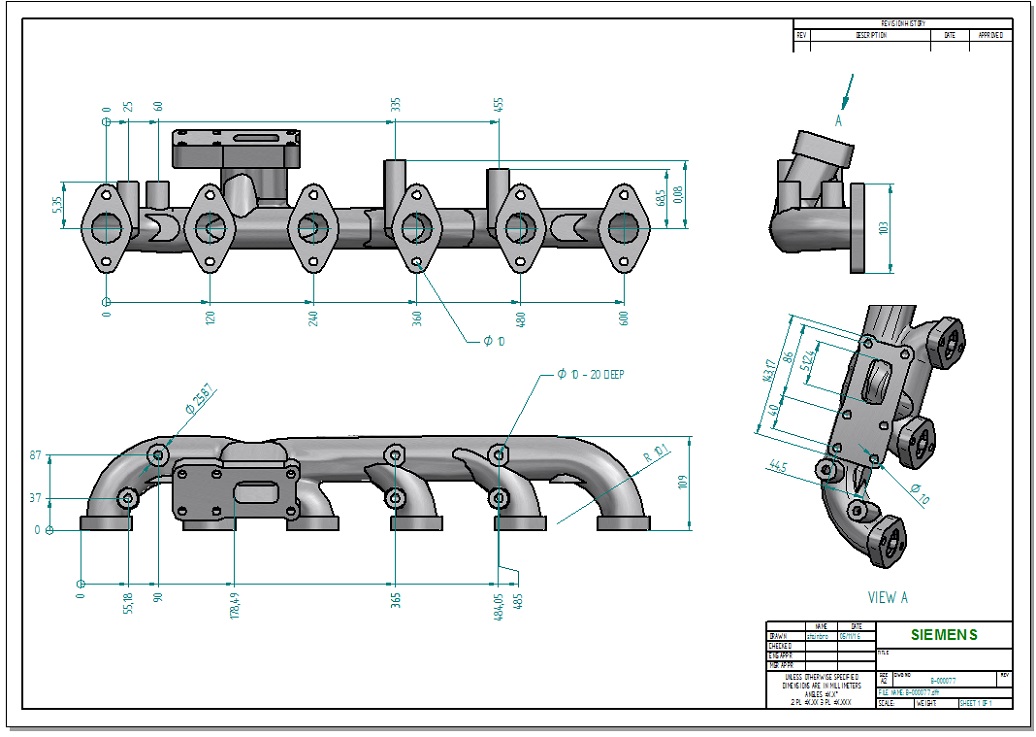

Phần mềm CAD mang lại nhiều lợi ích không thể phủ nhận trong các ngành công nghiệp, từ thiết kế đến sản xuất. Dưới đây là một số ưu điểm nổi bật của CAD.

• Tăng hiệu quả công việc: CAD giúp tăng tốc độ thiết kế, từ đó rút ngắn thời gian sản xuất và đưa sản phẩm ra thị trường nhanh chóng.
• Cải thiện chất lượng thiết kế: Phần mềm CAD cung cấp các công cụ chính xác giúp người dùng dễ dàng sửa đổi và cải thiện thiết kế, từ đó nâng cao chất lượng sản phẩm cuối cùng.
• Khả năng lưu trữ và chia sẻ dễ dàng: CAD cho phép lưu trữ bản vẽ điện tử, giúp việc tìm kiếm và chia sẻ thông tin trở nên thuận tiện và nhanh chóng.
• Mô phỏng và phân tích: CAD hỗ trợ mô phỏng sản phẩm và phân tích cấu trúc, từ đó giúp phát hiện và giải quyết vấn đề trước khi sản xuất.
• Linh hoạt trong thiết kế: CAD cung cấp khả năng tùy chỉnh cao, giúp người thiết kế dễ dàng thay đổi và điều chỉnh mô hình theo yêu cầu.
• Tiết kiệm chi phí: Việc giảm thiểu lỗi thiết kế và tối ưu hóa quy trình sản xuất giúp tiết kiệm đáng kể chi phí vật liệu và thời gian.

Những ưu điểm này giúp CAD trở thành công cụ không thể thiếu trong nhiều ngành, bao gồm kiến trúc, kỹ thuật, thiết kế sản phẩm, và hơn thế nữa.

Việc học CAD không nhất thiết phải tốn kém với những nguồn tài nguyên và thư viện miễn phí dễ dàng tìm thấy trực tuyến. Dưới đây là một số nguồn tài nguyên hàng đầu để bạn bắt đầu.

• AutoCAD Student Version: Autodesk cung cấp phiên bản AutoCAD miễn phí cho sinh viên và giáo viên, giúp học và thực hành mà không phải lo lắng về chi phí.
• MyMiniFactory & Thingiverse: Các trang web này cung cấp hàng nghìn mô hình 3D miễn phí, giúp bạn thực hành và hiểu rõ hơn về thiết kế 3D.
• TinkerCAD: Là công cụ thiết kế 3D trực tuyến miễn phí và dễ sử dụng, phù hợp cho người mới bắt đầu và giáo dục STEM.
• Instructables: Trang web này cung cấp hướng dẫn từ cơ bản đến nâng cao, giúp bạn học hỏi kỹ thuật và thực hiện các dự án thiết thực.
• Coursera & edX: Cung cấp các khóa học CAD miễn phí từ các trường đại học và tổ chức uy tín, giúp bạn mở rộng kiến thức từ cơ bản đến chuyên sâu.
• YouTube Channels: Có hàng nghìn kênh YouTube dạy CAD, từ hướng dẫn cơ bản đến các mẹo và thủ thuật nâng cao, giúp bạn tự học một cách linh hoạt.

Những nguồn tài nguyên này không chỉ giúp bạn học CAD mà còn cung cấp cơ hội để thực hành, áp dụng kiến thức vào các dự án thực tế, và phát triển kỹ năng của mình mà không phải lo lắng về chi phí.

Khi bạn đã có kinh nghiệm với CAD, việc tìm hiểu sâu hơn các tips và thủ thuật có thể giúp tăng tốc độ làm việc và cải thiện đáng kể chất lượng công việc của bạn. Dưới đây là một số mẹo nâng cao dành cho người dùng CAD.

• Tối ưu hóa quy trình làm việc: Sử dụng các phím tắt và tùy chỉnh thanh công cụ để phù hợp với quy trình làm việc của bạn, giúp tiết kiệm thời gian và nâng cao hiệu suất.
• Sử dụng chức năng lập trình macro: Tự động hóa các tác vụ lặp đi lặp lại với macro để tăng hiệu quả công việc.
• Quản lý hiệu quả dữ liệu CAD: Sử dụng phần mềm quản lý dữ liệu để dễ dàng truy cập và sắp xếp các tệp CAD của bạn.
• Mô phỏng và phân tích: Tận dụng các công cụ mô phỏng để kiểm tra và tối ưu hóa thiết kế trước khi thực hiện.
• Thực hiện đánh giá peer-to-peer: Chia sẻ công việc của bạn với đồng nghiệp để nhận phản hồi và cải thiện.
• Khám phá các plugin và tiện ích mở rộng: Các plugin có thể giúp mở rộng chức năng của phần mềm CAD của bạn, cho phép bạn thực hiện các tác vụ chuyên biệt.

Việc kết hợp những mẹo và thủ thuật này vào quy trình làm việc hàng ngày không chỉ giúp bạn làm việc hiệu quả hơn mà còn mở rộng khả năng sáng tạo và giải quyết vấn đề trong các dự án CAD của mình.

Trong môi trường CAD, việc chia sẻ và hợp tác hiệu quả là chìa khóa để đạt được kết quả tối ưu trong các dự án. Dưới đây là một số cách để cải thiện quy trình chia sẻ và hợp tác.

• Sử dụng phần mềm CAD hỗ trợ làm việc nhóm: Chọn phần mềm CAD có khả năng hỗ trợ làm việc nhóm và chia sẻ dữ liệu trực tuyến, như AutoCAD WS hoặc Fusion 360.
• Tận dụng các nền tảng đám mây: Lưu trữ và chia sẻ dự án trên đám mây để đồng nghiệp có thể truy cập và chỉnh sửa mọi lúc, mọi nơi.
• Thiết lập quy trình làm việc rõ ràng: Xác định quy trình và quy định rõ ràng về việc xem xét, phản hồi và cập nhật dự án để đảm bảo mọi người đều đi đúng hướng.
• Phản hồi và duyệt qua các phiên bản: Sử dụng công cụ duyệt và phản hồi có trong phần mềm CAD để đưa ra nhận xét và góp ý trực tiếp trên bản vẽ.
• Hội thảo và họp mặt trực tuyến: Tổ chức các cuộc họp trực tuyến để thảo luận về tiến độ dự án và giải quyết vấn đề cùng nhau.
• Đào tạo và hướng dẫn sử dụng công cụ: Đảm bảo mọi thành viên trong nhóm đều được đào tạo về cách sử dụng các công cụ CAD và phương pháp hợp tác hiệu quả.

Việc áp dụng những phương pháp này sẽ giúp cải thiện đáng kể quy trình làm việc nhóm, từ đó tăng cường hiệu suất và chất lượng công việc trong môi trường CAD.

Ngành CAD đang trên đà phát triển với nhiều đổi mới công nghệ và xu hướng mới, hứa hẹn sẽ mang lại những thay đổi sâu rộng cho cách chúng ta thiết kế và tạo mô hình. Dưới đây là một số xu hướng nổi bật.

• Thực tế ảo (VR) và thực tế tăng cường (AR): VR và AR đang được tích hợp vào CAD, cho phép các nhà thiết kế và kỹ sư trải nghiệm mô hình 3D một cách sinh động và tương tác, từ đó cải thiện quy trình thiết kế và trình bày.
• Thiết kế hỗ trợ bởi AI: Trí tuệ nhân tạo (AI) và học máy đang được áp dụng để tự động hóa các quy trình thiết kế, từ đó giảm thiểu thời gian và tăng cường chất lượng công việc.
• In 3D và chế tạo kỹ thuật số: CAD đang ngày càng tích hợp chặt chẽ với in 3D, mở ra khả năng chế tạo mô hình phức tạp mà không cần đến quy trình sản xuất truyền thống.
• Thiết kế dựa trên mô hình (MBD): MBD, với việc sử dụng mô hình số để chứa đựng thông tin chi tiết về sản phẩm, đang thay thế dần các bản vẽ 2D truyền thống.
• Đám mây và hợp tác: Các giải pháp CAD dựa trên đám mây đang trở nên phổ biến, cho phép hợp tác và chia sẻ dữ liệu dễ dàng trên toàn cầu.
• Bền vững và thiết kế xanh: CAD đang được sử dụng để phát triển các giải pháp thiết kế bền vững, giảm ảnh hưởng đến môi trường.

Những đổi mới này không chỉ mở ra các khả năng mới trong thiết kế và sản xuất mà còn định hình lại tương lai của ngành CAD, giúp nó trở nên linh hoạt và phản ứng nhanh chóng với nhu cầu thay đổi của thị trường.

Với sự phát triển không ngừng của CAD, chúng ta mở ra một kỷ nguyên mới của thiết kế và sản xuất, nơi mọi ý tưởng có thể được hình thành và hiện thực hóa một cách chính xác và hiệu quả.
