Nhập Tọa Độ Trong CAD: Bí Quyết và Thủ Thuật Đơn Giản Cho Người Mới

Chủ đề nhập tọa độ trong cad: Khám phá thế giới đầy thách thức nhưng cũng không kém phần thú vị của việc nhập tọa độ trong CAD. Bài viết này sẽ hướng dẫn bạn từng bước một cách chi tiết và dễ hiểu, giúp bạn nắm vững kỹ thuật nhập tọa độ, từ cơ bản đến nâng cao. Tham gia cùng chúng tôi để mở rộng kiến thức và kỹ năng trong lĩnh vực thiết kế kỹ thuật số ngay hôm nay!

Mục lục

Làm thế nào để nhập tọa độ trong CAD một cách hiệu quả nhất?
Cách Nhập Tọa Độ Tuyệt Đối trong AutoCAD
Cách Nhập Tọa Độ Tương Đối trong AutoCAD
Hệ Tọa Độ Cực trong AutoCAD và Cách Sử Dụng
Nhập Khoảng Cách Trực Tiếp và Các Phương Pháp Nhập Tọa Độ Khác
Tọa Độ Hình Trụ và Hình Cầu trong Bản Vẽ 3D
YOUTUBE: Hệ tọa độ và phương pháp nhập tọa độ trong AutoCAD 2021
Ứng Dụng và Thực Hành Với Các Lệnh Phổ Biến
Mẹo và Lưu Ý Khi Nhập Tọa Độ trong CAD
Thiết Lập Đơn Vị và Giới Hạn Bản Vẽ trong AutoCAD

Làm thế nào để nhập tọa độ trong CAD một cách hiệu quả nhất?

Để nhập tọa độ trong CAD một cách hiệu quả nhất, bạn có thể thực hiện theo các bước sau:

Mở phần mềm CAD và tạo bản vẽ mới.
Chọn lệnh vẽ phù hợp, ví dụ như Line.
Nhập lệnh vẽ bằng cách gõ mã lệnh hoặc chọn từ thanh công cụ.
Khi nhập tọa độ, bạn có thể sử dụng các phím tắt để nhanh chóng nhập liệu như sau:
- Để nhập tọa độ tuyệt đối: Gõ @x,y (ví dụ: @10,5).
- Để nhập tọa độ tương đối: Gõ @@d, góc (ví dụ: @@20^o).
Nhập các tọa độ cần thiết cho các điểm trong quá trình vẽ.
Kết thúc quá trình nhập tọa độ bằng cách nhấn Enter hoặc chọn xác nhận lệnh.

Làm Chủ BIM: Bí Quyết Chiến Thắng Mọi Gói Thầu Xây Dựng

Cách Nhập Tọa Độ Tuyệt Đối trong AutoCAD

Bắt đầu bằng việc gõ lệnh Line (L) và nhấn Enter để khởi động lệnh vẽ đường thẳng. Khi được yêu cầu nhập điểm bắt đầu (Specify first point), bạn cần nhập tọa độ xác định cho điểm này. Ví dụ, nhập 100,200 để định vị điểm này trên mặt phẳng Oxy.

Sau khi đã xác định điểm bắt đầu, bạn sẽ tiếp tục nhập tọa độ cho điểm tiếp theo (Specify next point). Tương tự như trước, nhập tọa độ chính xác cho điểm này. Ví dụ, nhập 150,250. Quá trình nhập tọa độ sẽ tiếp tục cho đến khi bạn hoàn thành đường thẳng hoặc hình vẽ của mình.

Cuối cùng, nhấn phím Space hoặc ESC để kết thúc lệnh khi bạn đã hoàn tất vẽ. Việc nhập tọa độ tuyệt đối yêu cầu sự chính xác và tỉ mỉ, vì nó sẽ ảnh hưởng trực tiếp đến vị trí của các đối tượng trong bản vẽ của bạn.

Nhập tọa độ xác định vị trí chính xác trên bản vẽ.
Quy trình nhập tọa độ cần sự chính xác và cẩn thận.
Thao tác này giúp quản lý chặt chẽ các đối tượng trong bản vẽ và tiết kiệm thời gian tìm kiếm.

Cách Nhập Tọa Độ Tuyệt Đối trong AutoCAD

Cách Nhập Tọa Độ Tương Đối trong AutoCAD

Nhập tọa độ tương đối trong AutoCAD bắt đầu bằng việc gõ lệnh Line (L) và nhấn Enter. Sau đó, bạn sẽ nhập tọa độ cho điểm đầu tiên (Specify first point). Ví dụ, bạn có thể nhập số 1, nhấn dấu phẩy, sau đó nhập số tiếp theo để xác định tọa độ cho điểm này.

Đối với tọa độ của điểm tiếp theo (Specify next point), bạn sử dụng ký hiệu @ để thể hiện rằng tọa độ này được xác định dựa trên vị trí của điểm trước đó. Ví dụ, bạn có thể nhập @4,3 để xác định tọa độ tiếp theo dựa trên điểm cuối cùng nhất đã xác định trên bản vẽ.

Thao tác nhập tọa độ tương đối này giúp bạn linh hoạt hơn trong việc xác định vị trí của các điểm trên bản vẽ mà không cần phụ thuộc hoàn toàn vào tọa độ tuyệt đối.

Tọa độ tương đối được sử dụng khi cần xác định vị trí của điểm so với một điểm khác trên bản vẽ.
Sử dụng ký hiệu @ trước tọa độ để chỉ định tọa độ tương đối.
Phương pháp này giúp quản lý và sắp xếp bản vẽ một cách linh hoạt và chính xác.

Cách Nhập Tọa Độ Tương Đối trong AutoCAD

Phần mềm Chặn Game trên máy tính - Kiểm soát máy tính trẻ 24/7

Hệ Tọa Độ Cực trong AutoCAD và Cách Sử Dụng

Hệ tọa độ cực trong AutoCAD là một công cụ hữu ích để xác định vị trí của các điểm trong không gian làm việc. Tọa độ cực dựa trên khoảng cách và góc so với điểm gốc tọa độ (0,0). Để sử dụng hệ tọa độ cực, bạn cần xác định khoảng cách từ điểm gốc và góc tạo bởi đường nối điểm đó với trục X.

Nhập tọa độ cực bằng cách nhập khoảng cách và góc, cách nhau bởi dấu \"<\". Ví dụ: 50<60 định vị điểm cách điểm gốc 50 đơn vị và tạo góc 60 độ.
Sử dụng dấu @ để chỉ định tọa độ cực tương đối, tức là so với điểm cuối cùng đã xác định trên bản vẽ.
Chế độ Dynamic Input và Polar Tracking có thể hỗ trợ trong việc nhập tọa độ cực.

Lưu ý: Góc trong hệ tọa độ cực mặc định tăng theo chiều ngược kim đồng hồ và giảm theo chiều kim đồng hồ. Để thay đổi hướng, bạn có thể nhập giá trị âm cho góc.

Hệ Tọa Độ Cực trong AutoCAD và Cách Sử Dụng

Nhập Khoảng Cách Trực Tiếp và Các Phương Pháp Nhập Tọa Độ Khác

Trong AutoCAD, có nhiều cách để nhập tọa độ điểm vào bản vẽ. Phương pháp nhập khoảng cách trực tiếp (Direct distance entry) cho phép bạn xác định khoảng cách tương đối từ điểm cuối cùng, với hướng định bởi con trỏ chuột và kết thúc bằng cách nhấn Enter.

Toạ độ tuyệt đối: Nhập tọa độ X, Y dựa trên gốc tọa độ (0,0).
Toạ độ tương đối: Sử dụng ký hiệu @ trước tọa độ để chỉ định vị trí tương đối so với điểm cuối cùng.
Toạ độ cực: Xác định vị trí dựa trên khoảng cách và góc so với gốc tọa độ.
Toạ độ cực tương đối: Kết hợp khoảng cách và góc từ điểm cuối cùng đã xác định.

Việc lựa chọn phương pháp nhập tọa độ phụ thuộc vào yêu cầu cụ thể của bản vẽ và vị trí điểm cần xác định.

Nhập Khoảng Cách Trực Tiếp và Các Phương Pháp Nhập Tọa Độ Khác

_HOOK_

Phần mềm Chặn Web độc hại, chặn game trên máy tính - Bảo vệ trẻ 24/7

Tọa Độ Hình Trụ và Hình Cầu trong Bản Vẽ 3D

Việc nhập tọa độ hình trụ và hình cầu trong bản vẽ 3D trong AutoCAD đòi hỏi sự hiểu biết sâu sắc về hệ tọa độ và các phương pháp nhập tọa độ. Dưới đây là hướng dẫn chi tiết cách thực hiện.

Nhập Tọa Độ Hình Trụ:
Tọa độ hình trụ được xác định bằng ba thành phần: bán kính (r), góc (θ) và chiều cao (z).
Để nhập, sử dụng lệnh tương ứng trong AutoCAD, sau đó nhập giá trị bán kính, góc (tính theo độ hoặc radian) và chiều cao theo thứ tự này.
Ví dụ: Nhập tọa độ cho một điểm trên hình trụ với bán kính 5, góc 30 độ và chiều cao 10.
Nhập Tọa Độ Hình Cầu:
Tọa độ hình cầu bao gồm ba giá trị: bán kính (r), góc nghiêng (θ) và góc phương vị (φ).
Bạn sẽ cần nhập giá trị bán kính, sau đó là góc nghiêng và góc phương vị. Góc nghiêng và phương vị thường được tính bằng độ.
Ví dụ: Nhập tọa độ cho một điểm trên hình cầu với bán kính 7, góc nghiêng 45 độ và góc phương vị 60 độ.

Lưu ý rằng, việc nhập tọa độ trong hệ 3D đòi hỏi sự chính xác và hiểu biết về hình học không gian. Do đó, bạn cần thực hành thường xuyên để nắm vững kỹ thuật này.

Hệ Tọa Độ	Thành Phần	Ví dụ
Hình Trụ	Bán kính, Góc, Chiều cao	r = 5, θ = 30°, z = 10
Hình Cầu	Bán kính, Góc nghiêng, Góc phương vị	r = 7, θ = 45°, φ = 60°

Tọa Độ Hình Trụ và Hình Cầu trong Bản Vẽ 3D

XEM THÊM:

Hệ tọa độ và phương pháp nhập tọa độ trong AutoCAD 2021

\"Hãy xem video hướng dẫn Autocad nhập tọa độ trong CAD để có cách làm đơn giản và nhanh chóng. Với những bước chỉnh xác, bạn sẽ dễ dàng làm việc trên CAD mà không gặp khó khăn.\"

Vẽ khu đất dựa trên tọa độ điểm trong AutoCAD - Hướng dẫn Autocad

autocad #tutorial #hocthietkedohoa Trong video này APA sẽ Hướng dẫn mọi người cách Vẽ khu đất khi biết tọa độ của các điểm ...

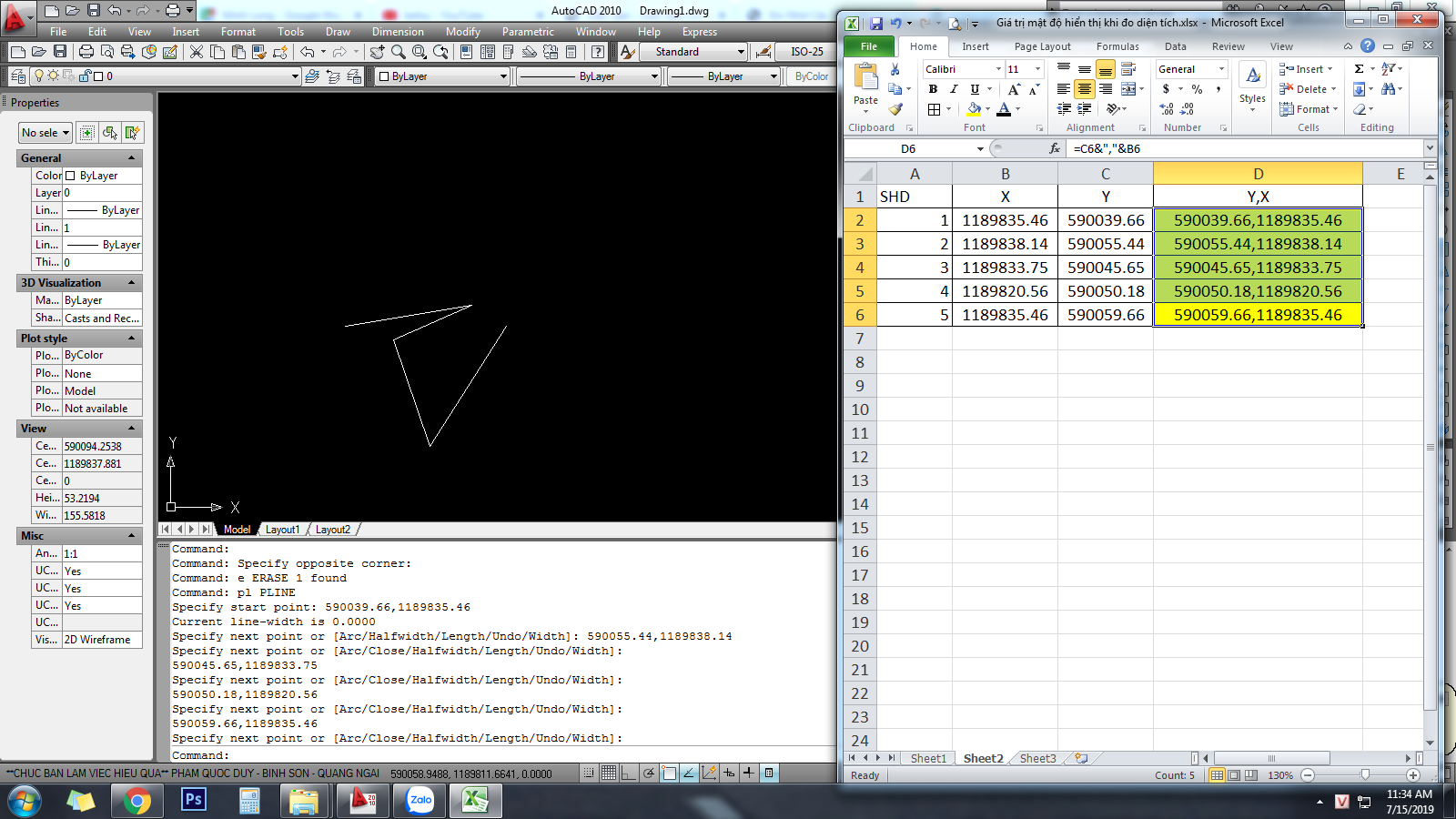

Ứng Dụng và Thực Hành Với Các Lệnh Phổ Biến

Trong việc sử dụng AutoCAD, việc nắm vững cách nhập tọa độ và sử dụng các lệnh phổ biến là vô cùng quan trọng để tạo ra các bản vẽ chính xác và hiệu quả. Dưới đây là một số hướng dẫn cơ bản và ứng dụng của các lệnh phổ biến.

Nhập tọa độ tuyệt đối trong AutoCAD:
Để nhập tọa độ tuyệt đối, bắt đầu bằng việc gõ lệnh L (Line) và nhấn Enter.
Nhập tọa độ X, Y cho điểm đầu tiên và nhấn Enter. Ví dụ: Nhập 100, 200 cho điểm A.
Nhập tọa độ tương đối trong AutoCAD:
Sử dụng lệnh L (Line), sau đó nhập @ theo sau là khoảng cách X, Y từ điểm cuối cùng. Ví dụ: @120,0.
Nhập tọa độ cực trong AutoCAD:
Nhập khoảng cách và góc từ điểm cuối cùng với cú pháp @D<∝. Ví dụ: @10<30 cho một điểm cách điểm cuối cùng 10 đơn vị với góc 30 độ.
Thực hành với lệnh Line:
Lệnh Line được sử dụng để vẽ đường thẳng, bắt đầu từ việc nhập tọa độ điểm đầu và điểm cuối.
Ví dụ: Nhập lệnh L, sau đó nhập tọa độ cho điểm đầu (ví dụ: -50, -200) và điểm cuối.

Việc luyện tập thường xuyên với các lệnh cơ bản này sẽ giúp bạn nắm vững kỹ thuật và tạo ra các bản vẽ chính xác và nhanh chóng trong AutoCAD.

Ứng Dụng và Thực Hành Với Các Lệnh Phổ Biến

Mẹo và Lưu Ý Khi Nhập Tọa Độ trong CAD

Khi nhập tọa độ trong CAD, việc chính xác và hiệu quả là vô cùng quan trọng. Dưới đây là một số mẹo và lưu ý giúp bạn cải thiện kỹ năng nhập tọa độ của mình.

Hiểu rõ về các hệ tọa độ: Có ba loại hệ tọa độ phổ biến: tọa độ tuyệt đối, tọa độ tương đối và tọa độ cực. Mỗi loại có cách nhập khác nhau, vì vậy hãy hiểu rõ về chúng để sử dụng hiệu quả.
Sử dụng lệnh Line (L) để nhập tọa độ: Lệnh Line là một trong những lệnh cơ bản và hữu ích nhất trong CAD, giúp bạn nhập tọa độ cho đường thẳng từ điểm này đến điểm khác.
Chú ý đến góc và khoảng cách trong tọa độ cực: Khi nhập tọa độ cực, bạn cần nhập khoảng cách và góc tương ứng. Lưu ý rằng góc dương và âm có sự khác biệt nhất định.
Thực hành với các ví dụ cụ thể: Thực hành với các ví dụ cụ thể giúp bạn hiểu rõ hơn về cách nhập tọa độ. Ví dụ, thử nhập tọa độ cho một điểm đơn giản trước khi chuyển sang các bài tập phức tạp hơn.
Chú trọng đến chi tiết khi nhập tọa độ: Sự chính xác là chìa khóa. Ngay cả sai số nhỏ cũng có thể ảnh hưởng đến toàn bộ bản vẽ của bạn.

Những lưu ý trên sẽ giúp bạn tăng cường kỹ năng và hiệu quả khi làm việc với AutoCAD.

Thiết Lập Đơn Vị và Giới Hạn Bản Vẽ trong AutoCAD

Thiết lập đơn vị và giới hạn bản vẽ là bước quan trọng trong quá trình sử dụng AutoCAD. Dưới đây là hướng dẫn chi tiết về cách thực hiện:

Thiết lập đơn vị bản vẽ:
Mở AutoCAD và chọn lệnh \"Units\" từ thanh lệnh hoặc thông qua hộp thoại \"Drawing Units\".
Chọn loại đơn vị phù hợp (ví dụ: mét, inch) và độ chính xác (số chữ số sau dấu phẩy).
Lưu ý về việc sử dụng đơn vị thích hợp cho loại bản vẽ của bạn.
Thiết lập giới hạn bản vẽ:
Sử dụng lệnh \"Limits\" để xác định kích thước làm việc của bản vẽ.
Điền vào tọa độ cho điểm góc dưới cùng bên trái và điểm góc trên cùng bên phải của giới hạn bản vẽ.
Kích hoạt giới hạn bản vẽ bằng cách sử dụng lệnh \"Zoom\" với tùy chọn \"All\" để xem toàn bộ khu vực làm việc đã thiết lập.

Việc thiết lập chính xác các đơn vị và giới hạn sẽ hỗ trợ bạn trong việc tạo và chỉnh sửa bản vẽ một cách chính xác và hiệu quả.

Kỹ năng nhập tọa độ trong CAD không chỉ mở ra cánh cửa sáng tạo trong thiết kế mà còn là chìa khóa cho những bản vẽ chính xác và ấn tượng. Bằng việc áp dụng những kiến thức và mẹo đã học, bạn sẽ không ngừng nâng cao trình độ và khám phá những khả năng mới trong thế giới thiết kế đầy thách thức và thú vị này.
