Bản vẽ AutoCAD nhà cấp 4 5x15m Full hồ sơ thiết kế

Nằm trong tuyển tập download miễn phí tải 500 file bản vẽ cad nhà cấp 4 đẹp nhất. Bản vẽ AutoCAD nhà cấp 4 5x15m. Với bản vẽ chi tiết này các bạn có thể tham khảo để triển khai những sáng tạo của mình. Thiết kế với 1 tầng, có nhiều phòng như : phòng ngủ cho các thành viên trong gia đình,phòng khách, phòng ăn-bếp, khu vệ sinh riêng biệt . Với thiết kế khá đơn giản mà vẫn đáp ứng được những nhu cầu cần thiết của bản thân và gia đình. Đây là một thiết kế khá phù hợp với những gia đình việt

Sau đây là 1 số hình ảnh của bản thiết kế này :

1. Mặt đứng

2. Mặt bằng trệt

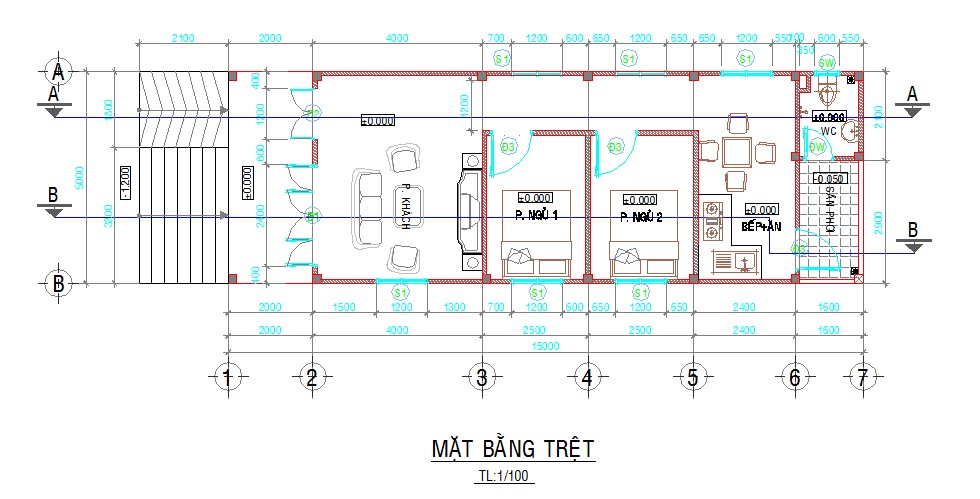

Mặt bằng trệt với thiết kế chiều rộng 5m, chiều dài 15 m, có các phòng như:

2.1 Phòng khách (5mx4m)

2.2 2 Phòng ngủ (3,8mx2,5m)

2.3 Phòng bếp+ ăn (5mx2,4m)

2.4 Nhà vệ sinh và sân phơi

Bản vẽ AutoCAD nhà cấp 4

3. Mặt bằng mái

Bản vẽ AutoCAD nhà cấp 4

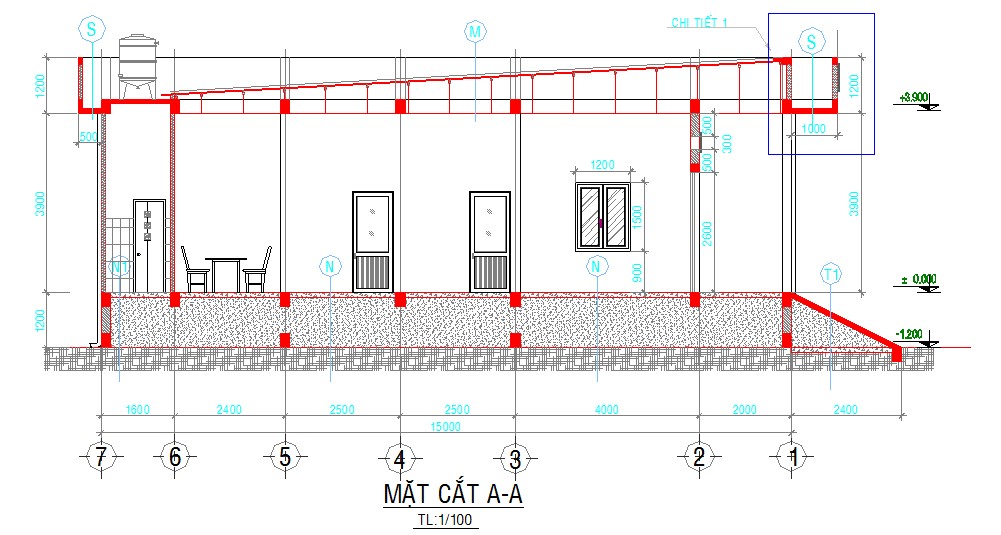

4. Mặt cắt A-A

Bản vẽ AutoCAD nhà cấp 4

Trên đây là một số hình ảnh tiêu biểu của bản vẽ đã trình bày:

  1. Mặt đứng
  2. Mặt bằng trệt
  3. Mặt bằng mái
  4. Mặt cắt A-A

Bản vẽ AutoCAD nhà cấp 4,. Với rất nhiều chi tiết của các bộ phận ngôi nhà, mặt bằng điện, mặt bằng nước.
