Lệnh rải đối tượng trong CAD là MEASURE, gõ tắt là ME. Nó chép một điểm hoặc một block ra nhiều bản rồi đặt đều dọc theo một đường có sẵn, cách nhau đúng một khoảng bạn nhập. Dân kết cấu dùng nó để rải thép trên mặt cắt dài hoặc trên vòm cong; dân hạ tầng dùng để rải cọc tiêu, rải cây, rải trụ đèn. Bài này mô tả lệnh trên AutoCAD 2026 bản R25.1, giao diện tiếng Anh.
Tóm tắt. Gõ ME, bấm vào đường dẫn, nhập khoảng cách, xong. Muốn rải block thì trả lời B ở dòng nhắc thứ hai. Ba chỗ hay hỏng: điểm rải ra vô hình vì kiểu điểm mặc định chỉ là một chấm; chiều đo tính từ đầu gần chỗ bạn bấm chứ không phải từ đầu trái; và block được nhân thêm hệ số quy đổi đơn vị mà AutoCAD không báo một chữ nào.

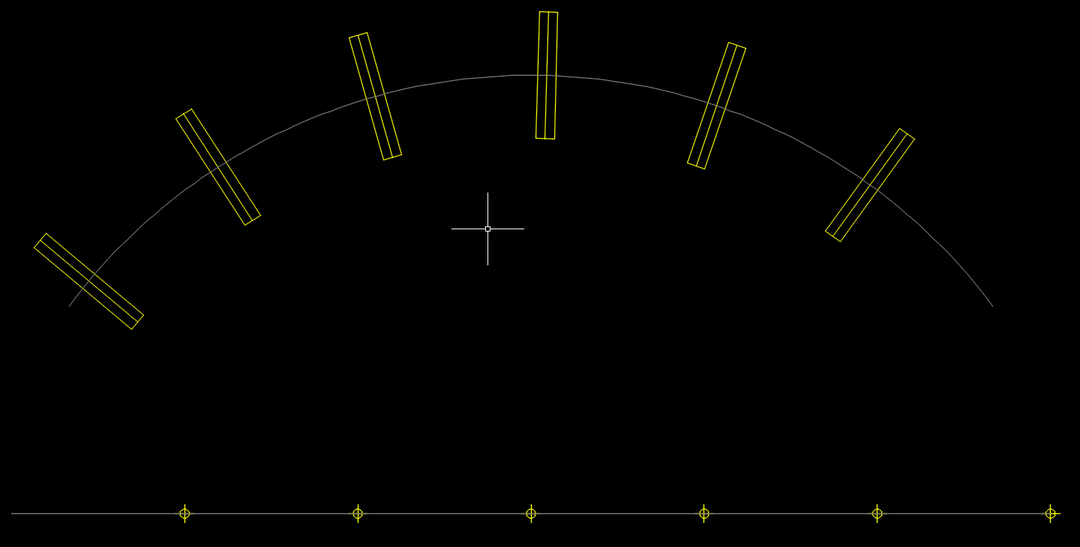

Hình 1. Kết quả của hai lượt MEASURE trên AutoCAD 2026. Phía trên: block thanh thép rải dọc cung vòm, mỗi bản tự xoay theo tiếp tuyến. Phía dưới: điểm rải đều trên đoạn thẳng.
Lệnh rải đối tượng trong CAD là lệnh nào
Tên đầy đủ là MEASURE. Trong tệp acad.pgp của bản 2026, bí danh ME trỏ về MEASURE. Ngay dòng dưới nó, MEA lại trỏ về MEASUREGEOM — một lệnh hoàn toàn khác, chỉ dùng để đo khoảng cách, bán kính, góc và diện tích. Hai bí danh lệch nhau đúng một chữ cái mà làm hai việc chẳng liên quan gì nhau, nên gõ thừa tay là ra nhầm lệnh. Nếu bạn hay dùng bí danh, xem thêm 200 lệnh tắt cơ bản trong AutoCAD.
Hai nút cùng tên Measure trên thẻ Home
Trên dải ribbon, thẻ Home có tới hai nút mang nhãn Measure, và chúng gọi hai lệnh khác nhau.
Nút đúng nằm trong bảng Draw, nhưng không hiện ra ngay. Bấm vào dòng chữ Draw ở đáy bảng để bung phần mở rộng, bạn sẽ thấy một hàng nút nhỏ không có chữ: Spline Fit, Spline CV, Construction Line, Ray, Multiple Points, rồi Divide và Measure ở cuối hàng.

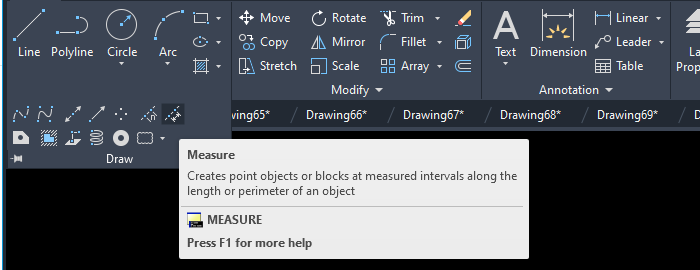

Hình 2. Nút Measure thật nằm ở hàng nút nhỏ trong phần mở rộng của bảng Draw. Chú giải ghi rõ tên lệnh là MEASURE.
Nút còn lại to hơn, có biểu tượng cái thước, nằm ở bảng Utilities cùng thẻ Home. Đó là MEASUREGEOM. Bấm vào đấy thì AutoCAD hiện số đo lên màn hình chứ không sinh ra đối tượng nào.

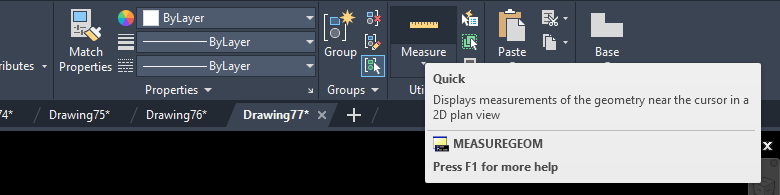

Hình 3. Nút Measure ở bảng Utilities gọi lệnh MEASUREGEOM. Đây là nút hay bị bấm nhầm khi tìm lệnh rải.
Rải điểm theo khoảng cách
Đây là cách dùng gọn nhất. Ba bước, không có hộp thoại nào.
Bước 1. Gõ ME rồi Enter. AutoCAD hỏi:
Select object to measure:
Bước 2. Bấm vào đường cần rải. Nhận được đường thẳng, cung tròn, đường tròn, elip, đường SPLine và đa tuyến. Chỉ chọn được một đường, nên nếu tuyến của bạn đang là mấy đoạn rời thì phải nối lại bằng lệnh JOIN trước.
Bước 3. Trả lời dòng nhắc còn lại:
Specify length of segment or [Block]:
Nhập khoảng cách rồi Enter. Lệnh kết thúc luôn, không hỏi thêm gì. Kết quả là một loạt đối tượng điểm nằm trên đường.
Trên một đường dài 1000 với bước 300, bạn được ba điểm, ở vị trí 300, 600 và 900. Không có điểm nào ở hai đầu mút, và 100 đơn vị cuối cùng bị bỏ trống. Nếu khoảng cách bạn nhập lớn hơn cả đường thì không có điểm nào được tạo, AutoCAD chỉ đáp Object isn't that long.
Rải block dọc đường dẫn
Muốn rải một hình cụ thể — thanh thép, cọc tiêu, mũi tên — thì phải đóng nó thành block trước. Chuỗi dòng nhắc dài hơn một chút.
Select object to measure:
Specify length of segment or [Block]: → gõ B
Enter name of block to insert:
Align block with object? [Yes/No]
Specify length of segment:
Câu quyết định là câu thứ tư. Trả lời Y, mỗi bản sao sẽ tự xoay để trục ngang của block nằm tiếp tuyến với đường dẫn — đúng thứ bạn cần khi rải thép trên vòm cong. Trả lời N, mọi bản sao giữ nguyên góc quay bằng 0, dựng đứng hết. Trên một đường nghiêng 30 độ, khác biệt giữa hai câu trả lời là 30 độ trên từng bản sao.
Điểm chèn của block quyết định block bám vào đường ở chỗ nào. Tâm block sẽ nằm đúng trên đường dẫn, nên khi tạo block nhớ đặt Pick point vào giữa hình, đừng để mặc định ở gốc toạ độ.
Gõ sai tên block thì AutoCAD đáp Cannot find block "…". rồi hỏi lại tên, chứ không huỷ lệnh.
Rải xong không thấy gì trên màn hình
Đây là câu hỏi hay gặp nhất, và nó không phải lỗi của lệnh. Kiểu điểm mặc định của AutoCAD là một chấm bằng đúng một điểm ảnh. Trên nền bản vẽ dày đặc nét, cái chấm ấy coi như vô hình.
Cách chữa là đổi kiểu điểm bằng lệnh DDPTYPE. Hộp thoại Point Style bày sẵn 20 kiểu; ô đầu tiên đang được chọn chính là cái chấm nói trên.
Hình 4. Hộp thoại Point Style ở trạng thái mặc định. Ô đầu tiên — một chấm — là lý do nhiều người tưởng lệnh không chạy. Chọn ô hình tròn có dấu cộng thì điểm hiện rõ ngay.
Ô thứ hai ở hàng đầu là “không vẽ gì cả”, đừng chọn nhầm. Ô hình tròn có dấu cộng ở giữa là lựa chọn dễ nhìn nhất. Cỡ điểm mặc định là 5 phần trăm bề cao màn hình, tức là điểm giữ nguyên độ to khi bạn phóng to thu nhỏ.
Còn một chuyện nữa: muốn bắt vào những điểm vừa rải, bạn phải bật chế độ truy bắt Node. Các chế độ quen tay như Endpoint hay Midpoint đều không nhận đối tượng điểm. Xem thiết lập chế độ bắt điểm Osnap nếu bảng của bạn chưa có mục này.
Bốn chỗ hay hỏng khi rải
Điểm rơi vào lớp hiện hành, không phải lớp của đường dẫn
Đường dẫn nằm ở lớp nào không quan trọng. Điểm và block sinh ra đều mang lớp đang hiện hành lúc bạn chạy lệnh. Rải thép trên một đường trục thuộc lớp TRUC mà quên đổi lớp hiện hành thì toàn bộ thép nằm ở lớp 0. Trang hướng dẫn chính hãng của lệnh không nhắc một chữ nào tới lớp, nên chỗ này phải tự nhớ. Thói quen tốt là đặt lớp trước, gọi lệnh sau.
Block bị nhân hệ số quy đổi đơn vị, và không có dòng cảnh báo nào
Mỗi block mang một đơn vị riêng. Khi đơn vị của block khác đơn vị chèn của bản vẽ, AutoCAD tự nhân thêm hệ số quy đổi. Lệnh -INSERT in hẳn dòng Units: Millimeters Conversion: 0.0394 ra dòng lệnh, nên bạn còn biết đường mà xử lý.
MEASURE áp dụng đúng hệ số ấy nhưng không in ra chữ nào. Lấy một block vẽ theo milimet rải vào bản vẽ đang để đơn vị chèn là inch, mỗi bản sao ra bé đi 25,4 lần — im lặng, không báo lỗi. Nếu loạt block rải ra nhỏ như hạt bụi, hãy soi đơn vị của block trước khi nghi ngờ tỉ lệ bản vẽ.
Chiều đo tính từ đầu gần chỗ bấm chuột
Trên cùng một đoạn thẳng dài 1000 với bước 300: bấm gần đầu trái thì điểm rơi vào 300, 600, 900; bấm gần đầu phải thì điểm rơi vào 700, 400, 100. Phần dư 100 đơn vị luôn nằm ở đầu xa chỗ bạn bấm. Muốn thép bắt đầu từ đâu thì bấm gần đầu ấy.
Hình 5. Chỗ bấm chuột quyết định phần dư rơi về đầu nào. Lệnh DIVIDE thì không phụ thuộc chỗ bấm.
Trên đường tròn, chỗ bấm chuột không có ý nghĩa
Đường tròn khép kín nên không có đầu mút để bắt đầu. AutoCAD lấy mốc là góc quay lưới hiện hành, tức biến SNAPANG. Với SNAPANG bằng 0, việc đếm bắt đầu từ điểm bên phải tâm; với SNAPANG bằng 45 độ, cả loạt điểm xoay đi đúng 45 độ. Bấm vào bên trái hay bên phải đường tròn đều cho kết quả như nhau.
Chọn giữa MEASURE, DIVIDE và ARRAY
Ba lệnh này hay bị gộp làm một khi tra cứu, nhưng chúng trả lời ba câu hỏi khác nhau.
Biết khoảng cách, không biết số lượng
Dùng MEASURE. Thép sàn đặt a200 thì bạn biết bước 200, còn bao nhiêu thanh thì để lệnh tự tính. Đây cũng là tình huống dùng lệnh rải đối tượng trong CAD nhiều nhất trong bản vẽ kết cấu.
Biết số lượng, không biết khoảng cách
Dùng lệnh DIVIDE, gõ tắt DIV. Dòng nhắc là Enter the number of segments or [Block]:, nhận số nguyên từ 2 đến 32767. Chia một đường thành n đoạn thì được n trừ 1 điểm, và phần dư bằng 0.
Cần sửa lại cả loạt về sau
Dùng tuỳ chọn Path của lệnh ARRAY. Loạt bản sao do MEASURE tạo ra là các đối tượng rời rạc, sửa cái nào phải sửa từng cái. Mảng do ARRAY tạo ra thì gắn với đường dẫn, kéo đường dẫn là cả loạt chạy theo, đổi số lượng chỉ cần gõ lại một ô. Cách làm nằm ở bài rải đối tượng theo đường cong bằng lệnh ARRAY.
Cần rải theo quy tắc riêng của nghề
Có việc mà không lệnh sẵn nào làm được, ví dụ vẽ ký hiệu taluy với răng dài ngắn xen kẽ. Lúc đó phải nhờ tới AutoLISP, chẳng hạn lisp rải taluy.
Những câu AutoCAD từ chối và cách hiểu
Object isn't that long. Khoảng cách bạn nhập lớn hơn chiều dài đường dẫn. Không có đối tượng nào được tạo. Kiểm lại đơn vị bản vẽ: nhập 200 trong bản vẽ vẽ theo mét thì đó là 200 mét.
Cannot measure that object. Dưới con trỏ có đối tượng, nhưng nó không rải được. Block đã chèn và mặt cắt hatch đều rơi vào nhóm này. Muốn rải dọc một block thì phải rải theo đường bao của nó, không phải theo chính nó.
*Invalid* đứng một mình là chuyện khác: bạn bấm trượt, dưới con trỏ không có gì. Cả hai trường hợp lệnh đều không huỷ, nó hỏi lại Select object to measure: cho tới khi bạn chọn đúng hoặc nhấn Esc.
Requires an integer between 2 and 32767, or option keyword. Câu này thuộc về DIVIDE. Số đoạn phải là số nguyên trong khoảng đó.
Cuối cùng, một điều tiện: cả loạt vừa rải chỉ chiếm một nấc Undo. Rải nhầm ba trăm block thì gõ U một lần là sạch, không phải giữ phím. Dòng lệnh khi ấy chỉ hiện lại một chữ MEASURE, không phải ba trăm lần.
