Lệnh Imageattach trong AutoCAD gắn một tệp ảnh vào bản vẽ đang mở: bản scan hiện trạng, ảnh chụp công trình, logo công ty. Ảnh nằm cạnh các nét vẽ như một đối tượng bình thường. Bạn chọn được, di được, cắt được và in ra được.
Có một điều nên nói ngay từ đầu. Ảnh không được nhét vào trong tệp DWG. Bản vẽ chỉ giữ một đường dẫn trỏ tới tệp ảnh nằm ngoài. Hiểu chỗ này thì tránh được lỗi hay gặp nhất: gửi bản vẽ cho người khác, họ mở ra chỉ thấy một khung rỗng.
Tóm tắt nhanh. Gõ IAT rồi Enter, hoặc vào thẻ Insert, bảng Reference, nút Attach. Hộp thoại đầu tên là Select Reference File, hộp thứ hai là Attach Image. Ảnh không mang thông tin độ phân giải thì AutoCAD đưa vào rộng đúng một đơn vị bản vẽ, nên hệ số tỉ lệ bạn nhập chính là chiều rộng muốn có. Bản 2026 không nhận tệp .webp.
Gọi lệnh Imageattach trong AutoCAD 2026 ở đâu
Hướng dẫn đời trước, kể cả bản cũ của chính bài này, đều chỉ đường qua thanh menu: Insert > Raster Image Reference. Đường đó không sai về logic, nhưng phần lớn máy cài bản 2026 không nhìn thấy nó. Biến hệ thống MENUBAR mặc định bằng 0 nên thanh menu cổ điển bị ẩn hẳn. Máy dùng để kiểm bài này đọc ra đúng giá trị 0.
Ba cách còn dùng được, xếp theo tốc độ:
| Cách gọi | Thao tác |
|---|---|
| Bí danh | Gõ IAT rồi Enter. Tệp acad.pgp của bản 2026 ghi IAT, *IMAGEATTACH |
| Tên lệnh đầy đủ | Gõ IMAGEATTACH rồi Enter |
| Dải ribbon | Thẻ Insert, bảng Reference, nút Attach |

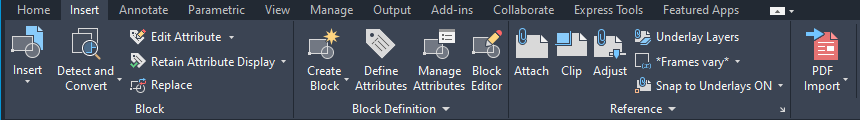

Hình 1. Bảng Reference của thẻ Insert trên AutoCAD 2026. Nút Attach dùng chung cho ảnh raster, bản vẽ tham chiếu và tệp PDF. Cạnh nó là Clip, Adjust và mục Frames vary điều khiển khung.
Ba bước gắn một ảnh vào bản vẽ
Bước 1: hộp thoại Select Reference File
Tên hộp thoại đã đổi. Sách vở đời trước ghi Select Image File, còn bản 2026 ghi Select Reference File vì hộp này dùng chung cho nhiều loại tham chiếu. Ô Files of type chỉ có hai lựa chọn: All image files và All files. Khung Preview bên phải cho xem trước ảnh trước khi bấm Open.
Tên cũ chưa mất hẳn. Gõ -IMAGE rồi chọn Attach thì hộp thoại hiện ra vẫn mang tên Select Image File. Đây là cửa cũ của cùng một việc, bản 2026 giữ lại cho các bản vẽ và tệp lệnh đời trước.

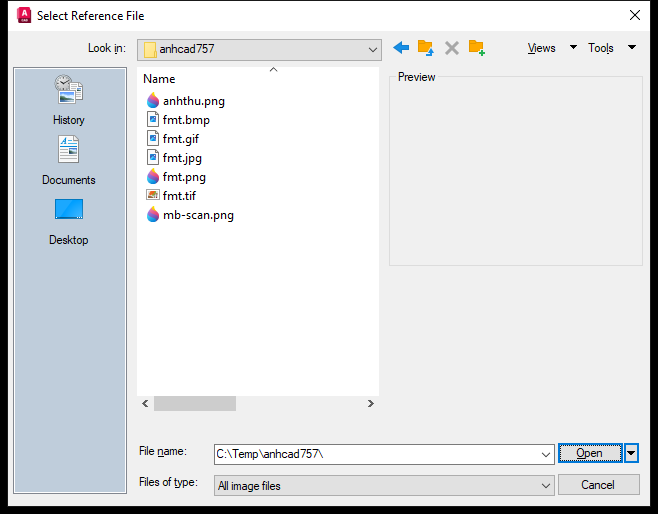

Hình 2. Hộp thoại chọn tệp. Thư mục này có bảy tệp ảnh và một tệp .webp, nhưng bộ lọc All image files chỉ liệt kê bảy tệp. Tệp .webp bị bỏ qua ngay từ đây.
Bước 2: hộp thoại Attach Image
Chọn tệp xong thì hộp Attach Image hiện ra. Bốn nhóm cần để ý:
| Nhóm | Mặc định trên bản 2026 | Ý nghĩa |
|---|---|---|
| Path type | Relative path | Ba giá trị: No path, Relative path, Full path. Quyết định bản vẽ ghi nhớ đường dẫn kiểu nào |
| Insertion point | Specify on-screen đang bật | Điểm bạn chỉ là góc dưới bên trái của ảnh. Tắt ô này thì nhập thẳng X, Y, Z |
| Scale | Specify on-screen đang bật, ô số ghi 1.0000 | Hệ số phóng ảnh. Tắt ô này rồi nhập số là cách chắc tay hơn |
| Rotation | Specify on-screen đang tắt, Angle bằng 0 | Góc quay ảnh |
Ô Path type là ô hay bị bỏ qua nhất. Nó quan trọng hơn vẻ ngoài rất nhiều, vì chính nó quyết định bản vẽ còn tìm được ảnh hay không sau khi bạn chép sang máy khác. Phần sau của bài nói kỹ chỗ này.
Bước 3: bấm Show Details trước khi bấm OK
Nút ở góc dưới bên trái tên là Show Details, các bản cũ gọi tắt là Details. Bấm vào thì hộp thoại cao thêm và hiện nhóm Image Information. Đây là chỗ đáng nhìn nhất, vì nó cho biết ảnh sẽ vào bản vẽ với kích thước bao nhiêu.
Hình 3. Hộp thoại Attach Image sau khi bấm Show Details. Ảnh thử rộng 848 điểm ảnh, nhưng dòng Image size in units ghi Width bằng 1.
Vì sao ảnh vừa gắn lại bé bằng hạt gạo
Con số 1 trong hình trên là chìa khoá. Ảnh thử có 848 × 348 điểm ảnh và không mang thông tin độ phân giải. AutoCAD 2026 đọc ra Resolution bằng 848.00 per AutoCAD unit theo cả hai phương, Current AutoCAD unit là Inches, và Image size in units là 1 × 0,410377.
Nói gọn: ảnh nào cũng vào bản vẽ với chiều rộng đúng một đơn vị, bất kể nó bao nhiêu điểm ảnh. Nếu bạn vẽ theo milimét thì một đơn vị là 1 mm. Bản scan khổ A3 sẽ nằm gọn trong một chấm nhỏ hơn đầu bút, và nhiều người tưởng lệnh chạy hỏng.
Cách chữa rất đơn giản. Hệ số tỉ lệ bạn nhập chính là chiều rộng thật mà bạn muốn ảnh có, tính theo đơn vị bản vẽ.
| Bản vẽ | Muốn ảnh rộng | Nhập vào ô Scale |
|---|---|---|
| Đơn vị milimét | 18,5 m | 18500 |
| Đơn vị milimét | Khổ A3 nằm ngang, 420 mm | 420 |
| Đơn vị mét | 18,5 m | 18.5 |
Con số này đã kiểm trên máy. Một ảnh 1200 × 800 điểm ảnh gắn với hệ số 18500 cho ra đối tượng rộng đúng 18500 đơn vị và cao 12333,33 đơn vị. Tỉ số hai cạnh giữ nguyên đúng 800 chia 1200, nghĩa là ảnh không bị bóp méo.
Điểm chèn nằm ở góc dưới bên trái, không phải ở tâm ảnh. Đặt điểm chèn vào gốc toạ độ với hệ số 1000 thì khung ảnh trải từ điểm 0,0 lên tới điểm có toạ độ 1000 và 666,67. Biết vậy thì đặt ảnh vào đúng chỗ ngay lần đầu, khỏi phải dời lại.

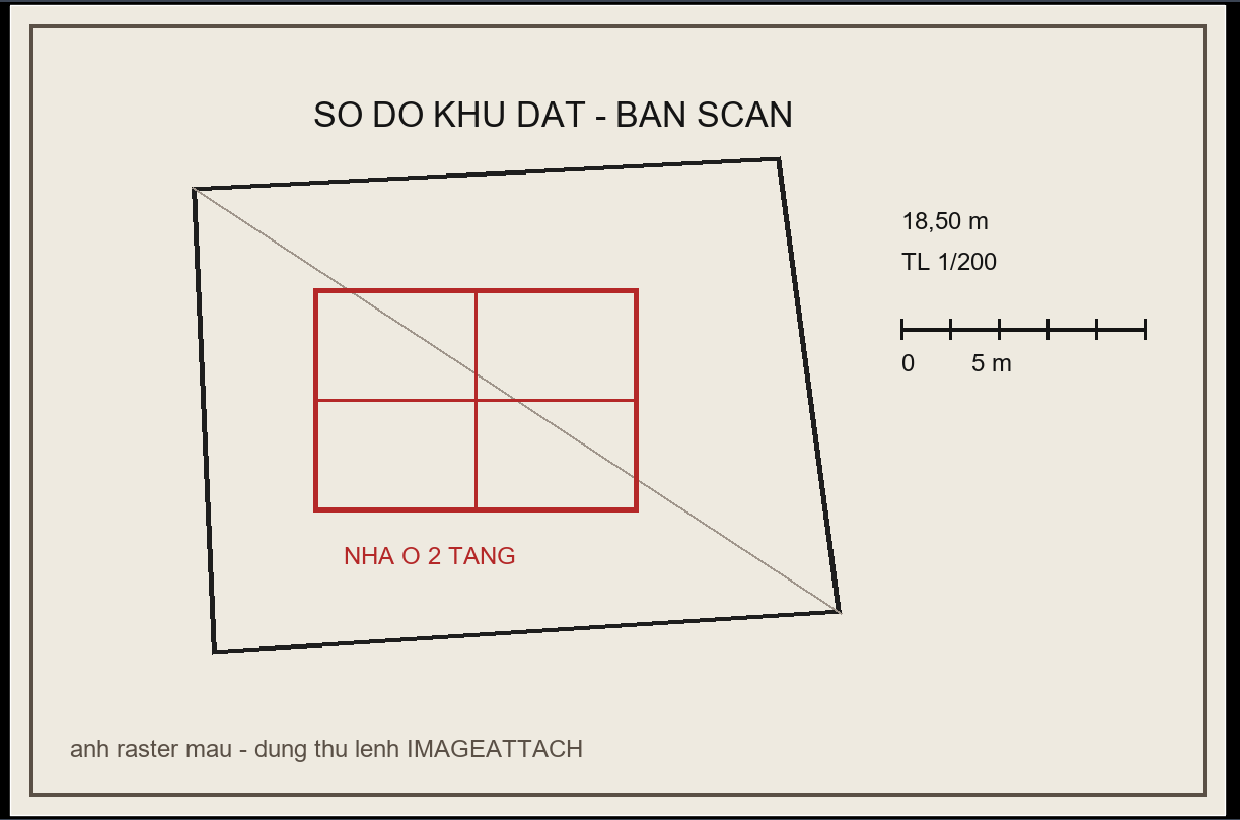

Hình 4. Bản scan sơ đồ khu đất sau khi gắn với hệ số 18500. Đường mảnh bao quanh là khung ảnh, không phải nét vẽ.
Chưa biết chắc phải nhập số nào. Cứ gắn tạm với hệ số 1000 cho dễ nhìn. Tìm trên ảnh một kích thước bạn biết chắc, ví dụ một cạnh nhà dài 5 m. Dùng lệnh DIST đo cạnh đó trên bản vẽ, rồi lấy chiều dài thật chia cho số vừa đo được. Chọn ảnh, gọi SCALE, lấy một góc ảnh làm điểm gốc và nhập đúng thương ấy. Ảnh khớp tỉ lệ ngay, không cần gắn lại.
Chỉnh ảnh sau khi đã gắn
Ảnh vào bản vẽ với các thông số mặc định đọc được như sau: độ sáng 50, độ tương phản 50, độ mờ 0, chế độ trong suốt tắt. Ảnh nằm ở lớp đang hiện hành lúc gọi lệnh, nên bạn nên tạo sẵn một lớp riêng cho ảnh trước khi gắn. Có lớp riêng thì tắt hoặc khoá cả loạt ảnh chỉ mất một cú bấm.
| Việc cần làm | Lệnh | Bí danh trong acad.pgp |
|---|---|---|
| Chỉnh độ sáng, tương phản, độ mờ | IMAGEADJUST | IAD |
| Cắt bớt phần thừa của ảnh | IMAGECLIP | ICL |
| Bật tắt khung ảnh, chọn có in khung hay không | IMAGEFRAME | không có |
| Đổi chất lượng hiển thị | IMAGEQUALITY | không có |
| Đẩy ảnh xuống dưới nét vẽ | DRAWORDER | DR |
| Xem danh sách ảnh trong bản vẽ | EXTERNALREFERENCES | ER |
| Gỡ, nạp lại, đổi đường dẫn ngay trên dòng lệnh | -IMAGE | -IM |
Việc đầu tiên nên làm sau khi gắn là gõ DR, chọn ảnh, rồi Enter hai lần. Dòng nhắc của bản 2026 là Enter object ordering option [Above objects/Under objects/Front/Back] , mặc định sẵn là Back, tức đẩy ảnh xuống dưới cùng. Ảnh mới gắn luôn nằm trên hết và che mất nét vẽ. Chi tiết cách kéo độ sáng cho bản scan nhạt màu nằm ở bài lệnh Imageadjust điều chỉnh độ sáng cho ảnh.
Chuyện in ấn thì gọn hơn nhiều người tưởng. Khung ảnh có in ra hay không do IMAGEFRAME quyết định. Biến này nhận số nguyên từ 0 đến 2, gõ số 3 thì máy trả lời Requires an integer between 0 and 2. Máy kiểm bài này đang để IMAGEFRAME bằng 1, còn biến chung FRAME bằng 3, nghĩa là mỗi loại khung tự giữ giá trị riêng. Ý nghĩa từng giá trị và cách chọn có ở bài lệnh Imageframe điều khiển hiển thị khung ảnh. Còn nếu ảnh hiện chậm khi cuộn bản vẽ, hạ chất lượng hiển thị bằng lệnh Imagequality là nhẹ máy ngay, và không ảnh hưởng gì tới bản in.
Ảnh không nằm trong tệp DWG
Đây là phần quan trọng nhất của bài, và cũng là phần các hướng dẫn cũ bỏ trống hoàn toàn. Lệnh Imageattach trong AutoCAD không sao chép điểm ảnh vào bản vẽ. Nó chỉ tạo một đối tượng tham chiếu, ghi lại đường dẫn cùng vài thông số hiển thị.
Hình 5. Bản vẽ chỉ giữ đường dẫn và các thông số hiển thị. Điểm ảnh vẫn nằm ở tệp gốc. Đây đúng là cơ chế của lệnh Xref dùng cho bản vẽ tham chiếu, chỉ khác đối tượng được tham chiếu là ảnh.
Dấu hiệu khi ảnh mất
Thử nghiệm dưới đây làm trên máy thật. Gắn ảnh, lưu bản vẽ, đóng lại, đổi tên tệp ảnh, rồi mở bản vẽ ra. AutoCAD 2026 không báo lỗi bằng hộp thoại. Nó vẽ một khung rỗng và ghi nguyên đường dẫn của tệp thiếu vào giữa khung đó.
Hình 6. Cùng bản vẽ ở hình 4, sau khi tệp ảnh bị đổi tên. Dòng chữ trong khung chính là đường dẫn AutoCAD đang tìm.
Dòng chữ đó là món quà, không phải lỗi. Nó cho bạn biết chính xác phải đi tìm tệp nào. Muốn xem đầy đủ hơn thì gõ ER để mở bảng External References.
Tìm lại được tệp rồi thì chỉ đường mới cho bản vẽ bằng -IMAGE. Dòng nhắc là Enter image option [?/Detach/Path/Reload/Unload/Attach/Show] , chọn Path rồi gõ đường dẫn đúng. Tuỳ chọn ? in ra bảng liệt kê tên ảnh, số lần dùng và đường dẫn hiện thời, tiện khi bản vẽ có nhiều ảnh.

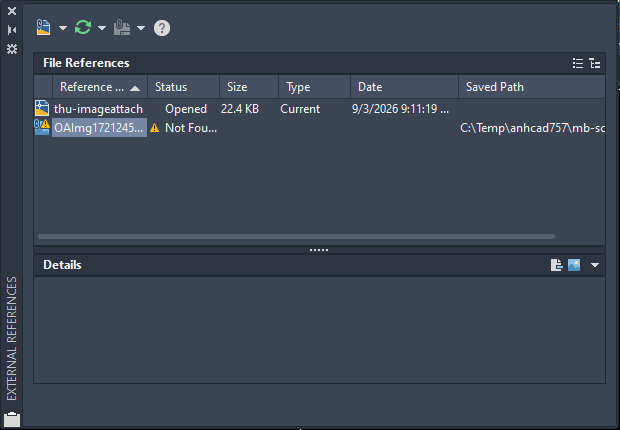

Hình 7. Bảng External References liệt kê cả ảnh raster. Cột Status ghi Not Found kèm dấu tam giác vàng, cột Saved Path ghi đường dẫn đã lưu.
Ba cách giữ ảnh đi cùng bản vẽ
Cách thứ nhất, để ảnh cạnh bản vẽ và giữ Path type ở Relative path. Đường dẫn tương đối tính từ chỗ tệp DWG đứng, nên chép cả thư mục sang máy khác thì ảnh vẫn tìm được. Chọn Full path là chuốc lấy rắc rối, vì ổ D của bạn không phải ổ D của người nhận.
Cách thứ hai, gõ ER mở bảng External References trước khi gửi và soát cột Status. Mọi dòng phải ghi Loaded. Thấy chữ Not Found là còn thiếu tệp, gửi đi thì bên kia cũng không xem được.
Cách thứ ba, khi bắt buộc phải gửi đúng một tệp DWG duy nhất, đừng dùng lệnh này. Hãy nhúng hẳn ảnh vào bản vẽ theo hướng dẫn ở bài chèn ảnh vào CAD không lỗi. Cách nhúng làm tệp DWG nặng lên, đổi lại ảnh không bao giờ rơi rớt dọc đường. Với logo công ty hay con dấu thì cách nhúng gần như luôn hợp lý hơn.
Định dạng ảnh AutoCAD 2026 nhận và không nhận
Sáu định dạng phổ biến đã được thử trực tiếp trên máy, mỗi định dạng một tệp cùng nội dung và cùng kích thước 300 × 200 điểm ảnh.
| Đuôi tệp | Kết quả |
|---|---|
.png | Gắn được |
.jpg | Gắn được |
.tif | Gắn được |
.bmp | Gắn được |
.gif | Gắn được |
.webp | Bị từ chối |
Chỗ này đáng nói riêng. Ảnh tải về từ web bây giờ rất hay ở dạng .webp, và AutoCAD 2026 không đọc được. Hộp thoại chọn tệp thậm chí không liệt kê chúng, nên nhiều người tưởng mình vào nhầm thư mục.
Hình 8. Ép đường dẫn tệp .webp thẳng vào dòng lệnh thì nhận được hộp thoại này. Cách chữa nằm ngay trong dòng cuối: đổi tệp sang định dạng khác.
Mở tệp .webp bằng Paint rồi lưu lại thành .png là xong, mất chừng mười giây và không cần cài thêm gì.
Mấy chỗ hay vướng
Không có lệnh -IMAGEATTACH
Nhiều lệnh của AutoCAD có bản thêm dấu gạch ngang phía trước để bỏ hộp thoại. Lệnh này thì không. Gõ -IMAGEATTACH trên bản 2026 nhận được câu Unknown command. Thứ thay thế là -IMAGE, bí danh -IM, với tuỳ chọn Attach đặt sẵn làm mặc định.
Còn nếu chỉ muốn tránh hộp thoại chọn tệp, đặt biến FILEDIA bằng 0. Khi đó lệnh nhắc Path to IMAGE file to attach: ngay trên dòng lệnh. Hộp Attach Image vẫn hiện ra sau đó, và nhớ trả FILEDIA về 1 khi làm xong.
Vì sao không xoá hay đổi tên được tệp ảnh
Trong lúc bản vẽ đang mở và ảnh đang ở trạng thái Loaded, Windows báo tệp đang bị tiến trình khác dùng. AutoCAD giữ tệp ảnh mở suốt phiên làm việc. Muốn dọn tệp thì gõ -IMAGE rồi chọn Unload, hoặc đơn giản là đóng bản vẽ lại.
Lệnh IMAGE bây giờ mở cái gì
Nhiều hướng dẫn cũ khuyên dùng lệnh IMAGE để chỉnh lớp, độ trong suốt và màu sắc của ảnh. Điều đó không còn đúng. Nhật ký của AutoCAD 2026 cho thấy gõ IMAGE thì máy chạy thẳng EXTERNALREFERENCES, tức là mở bảng quản lý tham chiếu. Bảng đó không có ô chỉnh độ sáng. Muốn chỉnh thì dùng IAD, hoặc chọn ảnh rồi mở bảng Properties.
Ảnh in ra bị vỡ hạt
Ảnh raster không co giãn vô hạn. Bản scan 300 dpi kéo ra khổ A1 thì mỗi điểm ảnh thành một ô vuông nhìn thấy được. Lệnh IMAGEQUALITY chỉ đổi cách hiển thị trên màn hình, không cứu được bản in. Cách duy nhất là quét lại ảnh ở độ phân giải cao hơn.
Vài thói quen nên có
Tạo một lớp riêng tên là ANH hay XREF trước khi gắn, đặt lớp đó thành hiện hành, rồi mới gọi lệnh. Sau này muốn ẩn toàn bộ ảnh để in bản sạch chỉ cần tắt một lớp.
Đặt tệp ảnh vào một thư mục con ngay cạnh bản vẽ, ví dụ thư mục tên là anh, và luôn để Path type ở Relative path. Thói quen này giải quyết trước gần hết các ca mất ảnh.
Trước khi bấm nút gửi, gõ ER và liếc cột Status một lần. Mất hai giây, nhưng tránh được một vòng email qua lại.
Cuối cùng, đừng quên rằng lệnh Imageattach trong AutoCAD chỉ dựng liên kết. Ba việc đi liền sau nó là đặt đúng tỉ lệ, đẩy ảnh xuống dưới nét vẽ và chọn kiểu đường dẫn tương đối. Làm đủ ba việc ấy thì bản vẽ có ảnh sẽ đi đâu cũng an toàn.
