Vẽ Isometric trong AutoCAD: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Chủ đề Vẽ isometric trong autocad: Khám phá thế giới của hình vẽ isometric trong AutoCAD với hướng dẫn chi tiết từ cơ bản đến nâng cao. Bài viết này sẽ mở ra cánh cửa kiến thức, giúp bạn hiểu rõ về các kỹ thuật, mẹo và công cụ cần thiết để tạo ra những bản vẽ isometric chuyên nghiệp, chính xác và sinh động.

1. Định nghĩa và Ứng dụng của Hình Vẽ Isometric trong AutoCAD

Hình vẽ isometric trong AutoCAD là một phương pháp biểu đạt đồ họa, cho phép người dùng tạo ra các bản vẽ mô phỏng ba chiều trên một mặt phẳng hai chiều. Điều này đạt được bằng cách sử dụng các đường vẽ có góc nghiêng 30 độ so với trục ngang, tạo ra hiệu ứng độ sâu và chiều không gian mà không cần xây dựng mô hình 3D phức tạp.

  • Ứng Dụng trong Thiết Kế Công Nghiệp: Hình vẽ isometric được sử dụng rộng rãi trong việc thiết kế các bộ phận máy móc, kiến trúc công nghiệp, giúp người thiết kế và khách hàng dễ dàng hình dung sản phẩm cuối cùng.
  • Ứng Dụng trong Xây Dựng và Kiến Trúc: Chúng giúp các kiến trúc sư và kỹ sư xây dựng trình bày ý tưởng một cách rõ ràng, chi tiết, từ đó nâng cao chất lượng trong việc lên kế hoạch và thi công.
  • Ứng Dụng trong Sản Xuất: Trong ngành sản xuất, hình vẽ isometric cung cấp cái nhìn tổng quan về cấu trúc sản phẩm, từ đó hỗ trợ quá trình lắp ráp và kiểm tra chất lượng.

Ngoài ra, việc vẽ isometric trong AutoCAD còn giúp tiết kiệm thời gian và chi phí so với việc tạo mô hình 3D đầy đủ, đồng thời cung cấp cái nhìn trực quan và dễ hiểu về cấu trúc và kích thước của đối tượng được thiết kế.

1. Định nghĩa và Ứng dụng của Hình Vẽ Isometric trong AutoCAD
Làm Chủ BIM: Bí Quyết Chiến Thắng Mọi Gói Thầu Xây Dựng
Làm Chủ BIM: Bí Quyết Chiến Thắng Mọi Gói Thầu Xây Dựng

2. Các Bước Cơ Bản để Vẽ Isometric trong AutoCAD

  1. Khởi động AutoCAD và Tạo Bản Vẽ Mới: Mở AutoCAD và tạo một bản vẽ mới. Đặt đơn vị phù hợp và chọn kích thước giấy mong muốn.
  2. Kích Hoạt Chế Độ Isometric: Gõ lệnh “SNAP” vào dòng lệnh và chọn “Isometric” từ các tùy chọn.
  3. Chọn Isoplane Phù Hợp: Sử dụng lệnh “ISODRAFT” để chọn isoplane mong muốn (trái, phải, hoặc trên cùng) cho hình vẽ của bạn.
  4. Vẽ Các Đối Tượng Cơ Bản: Sử dụng các công cụ vẽ như Line, Circle, và Ellipse để tạo ra hình dạng cơ bản. Nhớ rằng khi vẽ hình tròn, sử dụng công cụ Ellipse và chọn tùy chọn Isocircle.
  5. Tạo Chiều Sâu và Chi Tiết: Sử dụng các lệnh như “Copy” và “Trim” để thêm chiều sâu và chi tiết cho hình vẽ của bạn.
  6. Thêm Kích Thước và Chú Thích: Sử dụng lệnh “DIMEDIT” để thêm kích thước theo phong cách isometric, và lệnh “TEXT” để thêm chú thích cần thiết.

Quá trình vẽ isometric trong AutoCAD đòi hỏi sự chính xác và kiên nhẫn, nhưng với những bước cơ bản trên, bạn sẽ có thể tạo ra những hình vẽ isometric chất lượng cao và chính xác.

2. Các Bước Cơ Bản để Vẽ Isometric trong AutoCAD

3. Lựa Chọn Isoplane và Sử Dụng Chế Độ Isodraft

  1. Bật Chế Độ Isodraft: Để bắt đầu, gõ lệnh “ISODRAFT” vào dòng lệnh. Lựa chọn này kích hoạt chế độ Isometric, cho phép bạn vẽ với ba hướng chính: trái, phải, và trên cùng.
  2. Chọn Isoplane Phù Hợp: Trong AutoCAD, bạn có thể chọn giữa ba isoplane: Top, Right và Left. Mỗi isoplane tương ứng với một hướng nhìn cụ thể trong không gian 3D, giúp định hình bản vẽ của bạn.
  3. Sử Dụng Chế Độ Ortho: Chế độ Ortho trong AutoCAD giúp hạn chế chuyển động của con trỏ chỉ vào các hướng chính của isoplane đã chọn, từ đó tăng cường độ chính xác khi vẽ.
  4. Vẽ theo Hướng Isoplane: Khi chế độ Isodraft được kích hoạt, mọi đường vẽ sẽ tự động căn chỉnh theo hướng của isoplane. Điều này giúp tạo ra các hình khối và đường nét chính xác theo hình ảnh isometric.
  5. Chuyển Đổi giữa các Isoplane: Bạn có thể chuyển đổi giữa các isoplane trong quá trình vẽ để phù hợp với các góc nhìn và hình dạng cần thiết.

Việc lựa chọn đúng isoplane và sử dụng chế độ Isodraft giúp tạo nên những bản vẽ isometric chính xác và hiệu quả, phản ánh đúng không gian 3 chiều trên bề mặt 2 chiều.

3. Lựa Chọn Isoplane và Sử Dụng Chế Độ Isodraft
Từ Nghiện Game Đến Lập Trình Ra Game
Hành Trình Kiến Tạo Tương Lai Số - Bố Mẹ Cần Biết

4. Vẽ Đối Tượng Cơ Bản Trong Isometric

Để vẽ đối tượng cơ bản trong chế độ Isometric trong AutoCAD, hãy tuân theo các bước sau đây:

  1. Thiết lập môi trường vẽ: Mở AutoCAD, tạo bản vẽ mới, chọn đơn vị và kích thước giấy phù hợp. Kích hoạt chế độ snap isometric bằng cách gõ \"SNAP\" vào dòng lệnh và chọn \"Isometric\" từ các tùy chọn.
  2. Vẽ cơ sở của đối tượng: Sử dụng lệnh line để vẽ cơ sở. Chọn điểm bắt đầu, nhập chiều dài và góc của đường. Lặp lại quá trình này để tạo các cạnh còn lại của cơ sở.
  3. Tạo đường thẳng đứng: Dùng lệnh \"Offset\" để tạo đường thẳng đứng từ cơ sở với chiều cao mong muốn. Kết nối các điểm tương ứng để hoàn thành các mặt của đối tượng.
  4. Thêm chiều sâu: Dùng lệnh \"Extrude\" để tạo hình nổi từ hình cơ sở. Chọn hình cơ sở và nhập chiều cao mong muốn.
  5. Thêm chi tiết: Sử dụng các công cụ vẽ như circle, arc, và polyline để tạo hình dạng và kích thước mong muốn cho đối tượng của bạn. Có thể sử dụng lệnh \"Hatch\" để tạo họa tiết hoặc màu sắc, tăng độ sâu và chân thực cho bản vẽ.
  6. Thêm chú thích và kích thước: Sử dụng lệnh \"Text\" để thêm nhãn và mô tả cho bản vẽ. Dùng lệnh \"Dimension\" để thêm các kích thước chính xác cho đối tượng.

Bằng cách thực hiện theo các bước trên, bạn có thể tạo ra những bản vẽ Isometric chuyên nghiệp và chính xác trong AutoCAD.

4. Vẽ Đối Tượng Cơ Bản Trong Isometric

5. Tạo và Chỉnh Sửa Hình Elip (Isocircle) trong Isometric

Để tạo và chỉnh sửa hình elip (Isocircle) trong Isometric bằng AutoCAD, hãy làm theo các bước sau:

  1. Chọn chế độ Isometric: Chuyển sang chế độ vẽ Isometric bằng cách kích hoạt chế độ Isodraft. Bạn có thể làm điều này bằng cách sử dụng nút Isodraft trên thanh trạng thái hoặc nhập lệnh \"ISODRAFT\" vào dòng lệnh.
  2. Chọn Isoplane: Chọn một trong các tùy chọn Isoplane - trái, trên cùng hoặc phải - tùy thuộc vào hướng bạn muốn vẽ elip.
  3. Sử dụng công cụ Ellipse: Trong chế độ Isodraft, truy cập công cụ Ellipse từ dòng lệnh để có thêm tùy chọn Isocircle. Chọn Isocircle từ dòng lệnh hoặc từ menu Dynamic Input để tạo hình elip đúng cách theo isoplane hiện tại.
  4. Chỉ định trung tâm và bán kính: Sau khi chọn Isocircle, bạn sẽ được yêu cầu chỉ định điểm trung tâm, sau đó là bán kính hoặc đường kính của hình elip.
  5. Tạo hình elip cho các mặt khác nhau: Lặp lại các bước trên cho mỗi mặt của đối tượng 3D (trên cùng, trái, phải) để tạo hình elip (Isocircle) phù hợp với từng mặt.
  6. Chỉnh sửa và hoàn thiện: Sử dụng các lệnh như Trim để cắt bỏ các phần không cần thiết và hoàn thiện hình elip của bạn.

Bằng cách thực hiện theo các bước này, bạn có thể tạo và chỉnh sửa hình elip (Isocircle) một cách chính xác trong không gian isometric sử dụng AutoCAD.

5. Tạo và Chỉnh Sửa Hình Elip (Isocircle) trong Isometric

_HOOK_

Lập trình Scratch cho trẻ 8-11 tuổi
Ghép Khối Tư Duy - Kiến Tạo Tương Lai Số

6. Thêm Kích Thước và Chú Thích vào Hình Vẽ Isometric

Để thêm kích thước và chú thích vào bản vẽ Isometric trong AutoCAD, bạn cần thực hiện theo các bước sau:

  1. Chọn Chế Độ Isometric: Bật chế độ Isometric (Isodraft) để bắt đầu vẽ các đối tượng trong không gian isometric. Sử dụng nút Isometric Drafting trên thanh trạng thái hoặc nhập lệnh \"ISODRAFT\" vào dòng lệnh.
  2. Vẽ Đối Tượng: Sử dụng các công cụ vẽ như Line, Ellipse, và các lệnh khác để tạo hình dạng mong muốn. Đảm bảo rằng bạn đã chọn đúng Isoplane cho hướng vẽ (trái, phải, hoặc trên cùng).
  3. Thêm Kích Thước: Sử dụng công cụ \"Dimension\" để thêm kích thước vào các phần của đối tượng. Bạn có thể cần điều chỉnh tỉ lệ kích thước (DIMSCALE) để đảm bảo kích thước hiển thị chính xác.
  4. Thêm Chú Thích: Sử dụng công cụ \"Text\" để thêm chú thích vào bản vẽ. Bạn có thể cần điều chỉnh góc quay của văn bản để phù hợp với hướng của đối tượng trong không gian isometric.
  5. Chỉnh Sửa và Hoàn Thiện: Kiểm tra lại và điều chỉnh các kích thước, chú thích để chúng phản ánh chính xác thông tin cần thiết và dễ đọc trên bản vẽ.

Bằng cách tuân theo những bước trên, bạn có thể hiệu quả thêm kích thước và chú thích vào hình vẽ isometric, giúp cung cấp thông tin chi tiết và cần thiết cho bản vẽ của mình.

6. Thêm Kích Thước và Chú Thích vào Hình Vẽ Isometric

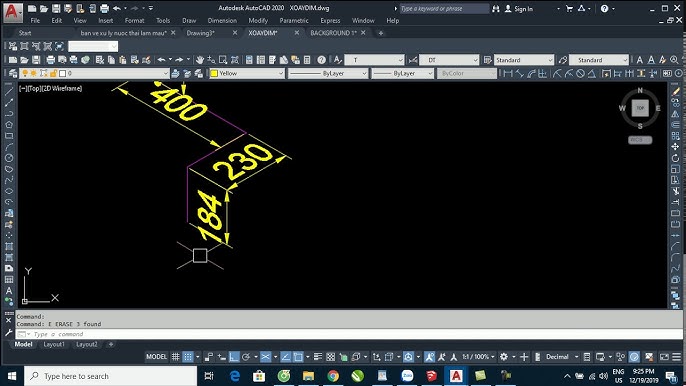

Vẽ AutoCAD mô phỏng đường ống và ghi kích thước xéo nhìn như trong không gian

Vẽ AutoCAD đường ống và ghi kích thước xéo trong không gian isometric là một cách rất quan trọng để hiểu và áp dụng AutoCAD Plant 3D.

AutoCAD Plant 3D - Bài 3: Đọc hiểu bản vẽ isometric - Nhất Trần

Autocad Plant 3D|Bài 3: Đọc hiểu bản vẽ isometric | Nhat Tran Các bạn xem bài 1,2,3,4 theo link bên dưới nhé Bài 2:Autocad ...

Lập trình cho học sinh 8-18 tuổi
Học Lập Trình Sớm - Làm Chủ Tương Lai Số

7. Lưu ý Khi Vẽ Isometric trong Ngành Công Nghiệp và Xây Dựng

Khi vẽ Isometric trong ngành công nghiệp và xây dựng sử dụng AutoCAD, cần lưu ý các điểm sau:

  1. Chọn Đúng Chế Độ Vẽ: Kích hoạt chế độ Isodraft trong AutoCAD để bắt đầu vẽ isometric. Điều này thay đổi cách hiển thị và xử lý các đối tượng trong không gian ba chiều.
  2. Hiểu Rõ Về Isoplane: Lựa chọn Isoplane phù hợp (trái, phải hoặc trên cùng) là quan trọng để đảm bảo hướng vẽ chính xác cho từng phần của đối tượng.
  3. Sử Dụng Các Lệnh Phù Hợp: Trong chế độ Isometric, một số lệnh như Rectangle, Circle và Arc sẽ không hoạt động như mong đợi. Thay vào đó, sử dụng lệnh Ellipse và chọn Isocircle từ dòng lệnh để vẽ các hình tròn theo đúng hướng isometric.
  4. Chú Trọng Đến Độ Chính Xác: Độ chính xác trong việc đặt kích thước và tạo hình là cực kỳ quan trọng, đặc biệt khi áp dụng cho các dự án xây dựng và công nghiệp.
  5. Kiểm Tra và Điều Chỉnh: Sau khi hoàn thành bản vẽ, kiểm tra và điều chỉnh các chi tiết để đảm bảo tính chính xác và dễ hiểu cho người xem.

Việc nắm vững cách sử dụng chế độ Isometric trong AutoCAD và áp dụng các lệnh phù hợp sẽ giúp tạo ra các bản vẽ chính xác và chuyên nghiệp, đáp ứng nhu cầu trong ngành công nghiệp và xây dựng.

7. Lưu ý Khi Vẽ Isometric trong Ngành Công Nghiệp và Xây Dựng

8. Kỹ Thuật Tạo Hình Vẽ Isometric Cho Mục Đích Trình Bày

Trong AutoCAD, vẽ isometric đem lại khả năng biểu diễn đa chiều trong không gian hai chiều. Điều này tạo điều kiện để trình bày các dự án một cách sinh động và chính xác hơn. Dưới đây là các bước và kỹ thuật chính:

  1. Thiết lập môi trường vẽ: Mở AutoCAD và tạo bản vẽ mới. Thiết lập đơn vị và kích thước giấy phù hợp, sau đó kích hoạt chế độ snap isometric.
  2. Chọn Isoplane: Chọn một trong ba tùy chọn Isoplane (trái, phải, hoặc trên) để xác định hướng của các đường lưới isometric, tùy thuộc vào bề mặt của đối tượng cần vẽ.
  3. Sử dụng lệnh Ortho và Polar Tracking: Kích hoạt chế độ Ortho để đảm bảo các đường vẽ song song với các trục. Sử dụng Polar Tracking để dễ dàng di chuyển hoặc sao chép đối tượng.
  4. Vẽ đối tượng cơ bản: Sử dụng công cụ Line để vẽ cạnh của đối tượng. Đối với các hình dạng đặc biệt như hình tròn, sử dụng công cụ Ellipse và chọn tùy chọn Isocircle.
  5. Thêm chi tiết và kích thước: Sử dụng các công cụ như Trim, Copy, Mirror để tạo ra các chi tiết cần thiết. Thêm kích thước và chú thích sử dụng các lệnh Text và Dimension.
  6. Ứng dụng trong ngành công nghiệp và xây dựng: Sử dụng các kỹ thuật isometric trong AutoCAD để tạo ra các bản vẽ chính xác cho ngành công nghiệp và xây dựng, từ đó hỗ trợ đắc lực trong quá trình sản xuất và thi công.

Bên cạnh đó, việc áp dụng kỹ thuật vẽ isometric cho mục đích trình bày giúp cho các dự án trở nên sinh động và dễ hiểu hơn, từ đó cải thiện khả năng giao tiếp và truyền đạt thông tin trong các dự án kỹ thuật.

Với hướng dẫn chi tiết từ bài viết này, bạn đã sẵn sàng tạo nên những hình vẽ Isometric ấn tượng trong AutoCAD. Kỹ năng này không chỉ mở ra cánh cửa sáng tạo mà còn giúp bạn nắm bắt chặt cơ hội trong lĩnh vực thiết kế và kỹ thuật, đưa ý tưởng của bạn thành hiện thực một cách chính xác và sinh động.
