4 Way Traffic Light Tinkercad - Thiết Kế Hệ Thống Đèn Giao Thông 4 Chiều Hiệu Quả

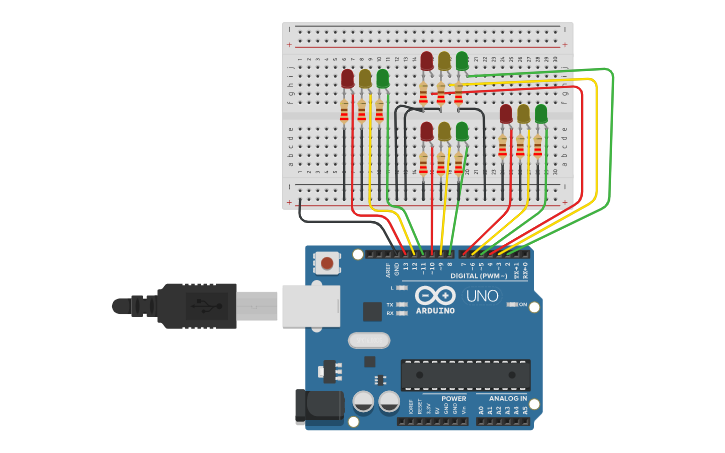

Dự án "đèn giao thông 4 chiều" trên Tinkercad là một hệ thống mô phỏng được thiết kế để giúp người dùng học cách điều khiển giao thông tại giao lộ theo 4 hướng bằng Arduino và các linh kiện điện tử cơ bản. Mô hình này mô phỏng hoạt động thực tế của đèn giao thông với ba màu chủ đạo: đỏ, vàng và xanh, cho từng hướng tại giao lộ.

Hệ thống bao gồm:

• LEDs: Các đèn LED đại diện cho tín hiệu đèn giao thông ở mỗi hướng.
• Điện trở: Được sử dụng để bảo vệ đèn LED khỏi dòng điện quá cao.
• Arduino: Bộ điều khiển trung tâm giúp lập trình tuần tự các đèn LED và thiết lập thời gian hoạt động của mỗi màu đèn.
• Tinkercad: Công cụ mô phỏng điện tử và lập trình miễn phí, giúp người dùng dễ dàng kiểm tra và tinh chỉnh mô hình trước khi áp dụng trong thực tế.

Mục tiêu của dự án là giúp người học hiểu cách hoạt động của đèn giao thông tại giao lộ bốn chiều và cách sử dụng lập trình cơ bản để điều khiển thiết bị điện tử. Người thực hiện sẽ lắp ráp các linh kiện và lập trình để hệ thống vận hành theo chu kỳ: đèn đỏ dừng, đèn vàng chuẩn bị, và đèn xanh đi. Dự án này không chỉ tăng khả năng tư duy logic mà còn cung cấp kiến thức thực tiễn về ứng dụng Arduino và kỹ thuật điện tử.

Để tạo mô hình đèn giao thông 4 chiều trên Tinkercad, bạn cần các linh kiện và công cụ cơ bản sau đây. Các linh kiện và công cụ này sẽ giúp mô phỏng chính xác cách thức hoạt động của đèn giao thông thực tế trên nền tảng Arduino và Tinkercad.

• Arduino Uno: Arduino đóng vai trò là bộ điều khiển trung tâm, giúp xử lý và điều khiển sự thay đổi của các đèn LED theo logic đã lập trình sẵn.
• LED 3 màu: Mỗi ngã tư sẽ sử dụng ba đèn LED: màu đỏ, vàng và xanh. Chúng giúp mô phỏng tín hiệu giao thông theo từng màu sắc quy định (màu đỏ cho dừng, màu vàng cho chờ, và màu xanh cho đi).
• Điện trở (220Ω hoặc 330Ω): Các điện trở này được dùng để hạn chế dòng điện cho LED, đảm bảo LED hoạt động bền bỉ mà không bị quá tải.
• Dây cắm nối (Jumper Wires): Dây cắm giúp kết nối các đèn LED và điện trở vào board Arduino một cách linh hoạt và dễ dàng thay đổi.
• Breadboard: Đây là bảng cắm thử giúp kết nối các linh kiện mà không cần hàn. Breadboard rất tiện lợi để kiểm tra mạch điện trước khi triển khai vào thực tế.

Để thực hiện dự án này, hãy đảm bảo các linh kiện trên được kết nối đúng với chân trên Arduino theo quy định. Cụ thể, từng màu LED (đỏ, vàng, xanh) của mỗi hướng sẽ được nối với chân tương ứng trên Arduino. Bằng cách này, chúng ta có thể lập trình để tạo ra chuỗi hoạt động cho từng đèn LED theo đúng thứ tự giao thông thực tế.

Các công cụ này, kết hợp với phần mềm Tinkercad, sẽ giúp bạn dễ dàng thiết kế và thử nghiệm dự án đèn giao thông 4 chiều ngay trên máy tính mà không cần lắp đặt mạch thực tế.

Trong phần này, chúng ta sẽ tiến hành xây dựng hệ thống đèn giao thông bốn chiều sử dụng các bước lắp ráp phần cứng và lập trình trên Tinkercad và Arduino. Quy trình bao gồm các bước chi tiết từ đấu nối linh kiện đến việc viết mã lệnh điều khiển đèn giao thông theo tuần tự hợp lý.

1. Kết nối các linh kiện

   Sử dụng các bước sau để hoàn thành kết nối các linh kiện:

   • Đặt một Arduino Uno làm trung tâm điều khiển hệ thống.
   • Kết nối đèn LED đỏ, vàng và xanh lá cho mỗi hướng (Đông, Tây, Nam, Bắc) trên breadboard.
   • Sử dụng điện trở 1kΩ nối tiếp với mỗi đèn LED để giới hạn dòng điện, đảm bảo an toàn cho mạch.
   • Kết nối các đèn LED tới các chân digital trên Arduino, đảm bảo mỗi đèn từ mỗi hướng được nối vào một chân riêng biệt.

2. Viết mã lệnh điều khiển đèn giao thông

   Viết chương trình điều khiển đèn giao thông sao cho mỗi hướng lần lượt chuyển qua các trạng thái đèn theo trình tự sau:

   • Đèn xanh sáng trong 10 giây để cho phép phương tiện đi lại.
   • Đèn vàng sáng trong 4 giây để báo hiệu sắp chuyển tín hiệu.
   • Đèn đỏ sáng, yêu cầu các phương tiện dừng lại trong khi hướng khác có đèn xanh.

3. Triển khai mã lệnh trong Arduino

   Sử dụng ngôn ngữ C++ để lập trình cho Arduino theo thứ tự hoạt động của đèn:

   • Đặt trạng thái ban đầu của các đèn ở mỗi hướng là đèn đỏ.
   • Cho phép đèn xanh sáng ở một hướng, đồng thời giữ đèn đỏ ở ba hướng còn lại.
   • Chuyển sang đèn vàng sau 10 giây, sau đó tới đèn đỏ để nhường cho hướng kế tiếp.

4. Kiểm tra và hiệu chỉnh hệ thống

   Chạy thử chương trình và quan sát chu kỳ hoạt động của các đèn để đảm bảo hệ thống hoạt động như mong muốn. Điều chỉnh thời gian sáng của đèn nếu cần thiết để tối ưu hóa quá trình lưu thông.

Dự án đèn giao thông 4 chiều sử dụng hệ thống đèn LED để mô phỏng cách đèn giao thông hoạt động tại các ngã tư, với mỗi hướng giao thông có các đèn LED xanh, vàng và đỏ. Thứ tự hoạt động của các đèn được thiết kế để đảm bảo an toàn và hiệu quả, điều hướng luồng giao thông theo chu kỳ tuần tự.

Quá trình hoạt động của hệ thống đèn bao gồm các bước như sau:

1. Đèn xanh: Đèn xanh sẽ sáng trong khoảng 10 giây để cho phép xe di chuyển ở một hướng nhất định, chẳng hạn như từ hướng Đông.
2. Đèn vàng: Sau khi đèn xanh tắt, đèn vàng sáng trong khoảng 4 giây để cảnh báo phương tiện chuẩn bị dừng lại, chuyển sang đèn đỏ.
3. Đèn đỏ: Đèn đỏ sẽ sáng sau đèn vàng, yêu cầu xe phải dừng lại. Lúc này, hướng tiếp theo (ví dụ hướng Tây) sẽ có đèn xanh sáng, và quy trình tiếp tục theo chu kỳ.

Thứ tự điều khiển các đèn tại giao lộ sẽ lần lượt như sau:

• Đầu tiên, đèn xanh sáng ở hướng Đông, cho phép xe cộ di chuyển từ hướng này trong 10 giây, sau đó đèn vàng sáng 4 giây để báo hiệu chuẩn bị dừng.
• Kế tiếp, đèn đỏ sáng ở hướng Đông, và đèn xanh ở hướng Tây bật lên cho phép lưu thông từ hướng Tây trong 10 giây, tiếp tục với đèn vàng 4 giây rồi đến đèn đỏ.
• Chu trình lặp lại tương tự cho các hướng còn lại, đảm bảo tất cả các phương tiện tại giao lộ được điều hướng một cách an toàn và mạch lạc.

Chuỗi hoạt động của hệ thống đèn giao thông này nhằm mục đích giúp phân luồng giao thông và hạn chế tình trạng tắc nghẽn tại ngã tư. Việc lập trình và điều khiển các đèn LED theo đúng thứ tự đóng vai trò quan trọng trong việc mô phỏng và tạo dựng một hệ thống giao thông tự động, an toàn và hiệu quả.

Việc tối ưu hóa và kiểm tra mô phỏng là một bước quan trọng trong quá trình phát triển hệ thống đèn giao thông 4 chiều, giúp đảm bảo hệ thống vận hành hiệu quả và chính xác. Dưới đây là các bước cụ thể để tối ưu hóa và kiểm tra mô phỏng trên Tinkercad.

1. Kiểm tra cấu hình linh kiện và kết nối: Đầu tiên, đảm bảo rằng các linh kiện trên mô hình được kết nối đúng theo sơ đồ. Kiểm tra kỹ từng dây nối giữa Arduino, LED và các điện trở để tránh lỗi kết nối hoặc linh kiện sai lệch.

2. Kiểm tra thứ tự hoạt động của đèn: Thử chạy chương trình để đảm bảo rằng đèn giao thông hoạt động đúng thứ tự: đèn xanh bật trong khoảng 10 giây, tiếp đến đèn vàng trong 4 giây, và cuối cùng là đèn đỏ. Nếu thứ tự chưa đúng, cần kiểm tra lại mã code điều khiển.

3. Điều chỉnh thời gian bật tắt đèn: Trong mã lệnh, có thể điều chỉnh thời gian bật của từng đèn (xanh, vàng, đỏ) để phù hợp với yêu cầu cụ thể. Việc điều chỉnh này cho phép tùy biến theo mật độ giao thông ở các khu vực khác nhau.

4. Mô phỏng và theo dõi kết quả: Khi chạy mô phỏng trên Tinkercad, theo dõi hoạt động của hệ thống đèn. Tinh chỉnh nếu có dấu hiệu chậm trễ hoặc hoạt động không đồng bộ giữa các hướng đèn.

5. Kiểm tra và tối ưu mã code: Xem xét lại mã code để phát hiện và tối ưu các đoạn mã có thể gây chậm trễ không cần thiết. Tối ưu hóa giúp mô hình hoạt động mượt mà hơn và tiết kiệm tài nguyên Arduino.

Sau khi hoàn tất quá trình tối ưu hóa và kiểm tra mô phỏng, hệ thống đèn giao thông 4 chiều trên Tinkercad sẽ được kiểm chứng hoạt động đúng chuẩn, sẵn sàng triển khai trong thực tế hoặc các mô hình thực hành.

Dự án đèn giao thông 4 chiều trên Tinkercad không chỉ là một mô hình học tập hữu ích mà còn có thể mở rộng để ứng dụng thực tế, từ việc giải quyết bài toán điều khiển giao thông tại các ngã tư cho đến ứng dụng trong các hệ thống thông minh.

• Ứng dụng trong các mô hình giao thông thực tế: Hệ thống đèn giao thông 4 chiều được sử dụng phổ biến tại các giao lộ lớn, đảm bảo luồng giao thông hoạt động nhịp nhàng và an toàn. Khi tích hợp cảm biến vào hệ thống, đèn có thể điều chỉnh thời gian xanh, vàng, đỏ phù hợp với lưu lượng phương tiện tại từng thời điểm.
• Tối ưu hóa giao thông và giảm thiểu ùn tắc: Các mô hình đèn giao thông thông minh có thể phát triển dựa trên dự án này nhằm giảm thời gian chờ tại đèn đỏ, điều tiết lưu lượng xe hợp lý, và giảm thiểu tai nạn tại các điểm giao thông phức tạp.
• Kết hợp với công nghệ IoT: Để quản lý giao thông hiệu quả hơn, hệ thống đèn giao thông có thể kết nối với các cảm biến và camera IoT để ghi nhận và điều phối giao thông linh hoạt. Những dữ liệu từ các cảm biến này cho phép hệ thống phân tích và điều chỉnh đèn trong thời gian thực.
• Mô phỏng và kiểm tra trong các dự án giáo dục: Trong giáo dục, mô phỏng đèn giao thông trên Tinkercad giúp học sinh, sinh viên hiểu rõ hơn về nguyên lý hoạt động và cấu trúc điều khiển của hệ thống giao thông. Đây là bước đầu giúp sinh viên phát triển tư duy về lập trình nhúng và hệ thống điều khiển tự động.

Với các ứng dụng và mở rộng này, mô hình đèn giao thông 4 chiều từ Tinkercad có tiềm năng lớn trong việc nghiên cứu, giảng dạy, cũng như áp dụng thực tế vào các hệ thống giao thông thông minh hiện nay.

Trong dự án đèn giao thông 4 chiều trên Tinkercad, chúng ta đã khám phá một quy trình chi tiết từ việc lựa chọn linh kiện đến việc lắp ráp và lập trình hệ thống. Dự án không chỉ giúp người học nắm vững kiến thức về điện tử mà còn rèn luyện kỹ năng tư duy phản biện và giải quyết vấn đề.

Việc thiết kế và mô phỏng hệ thống đèn giao thông trên Tinkercad cho phép người dùng dễ dàng thực hiện và kiểm tra ý tưởng mà không cần đến các linh kiện thực tế. Điều này tạo điều kiện thuận lợi cho việc sáng tạo và thử nghiệm trong giáo dục STEM.

Cuối cùng, dự án này không chỉ cung cấp trải nghiệm thực hành quý giá mà còn mở ra cơ hội ứng dụng thực tế trong quản lý giao thông, góp phần nâng cao an toàn cho người tham gia giao thông.
