4 Pin Ultrasonic Sensor Tinkercad: Hướng Dẫn Chi Tiết và Ứng Dụng

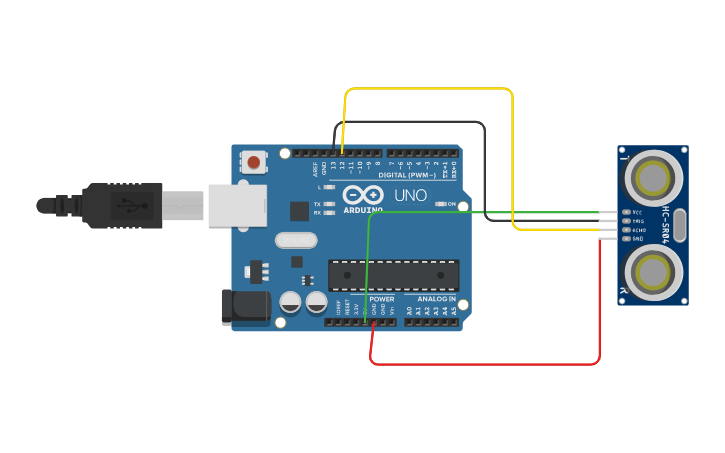

Cảm biến siêu âm 4 chân (chẳng hạn như HC-SR04) là một linh kiện phổ biến trong thiết kế các dự án Arduino trên Tinkercad. Cảm biến này được sử dụng để đo khoảng cách nhờ vào sóng siêu âm. Nó hoạt động theo nguyên lý phát ra sóng siêu âm từ chân Trigger, khi sóng này gặp vật cản sẽ phản hồi về chân Echo. Từ thời gian phát và nhận sóng, ta có thể tính được khoảng cách bằng công thức:

\[ \text{Khoảng cách} = \frac{\text{Thời gian}}{2} \times \text{Tốc độ âm thanh} \]

• Trigger: Chân này phát tín hiệu kích hoạt sóng siêu âm khi được cấp xung điện.
• Echo: Chân này nhận tín hiệu phản hồi từ vật thể để tính toán khoảng cách.
• VCC và GND: Cấp nguồn cho cảm biến hoạt động (VCC nối 5V, GND nối đất).

Quy trình sử dụng cảm biến siêu âm trên Tinkercad

1. Kết nối chân VCC và GND của cảm biến với Arduino để cung cấp nguồn.
2. Nối chân Trigger với một chân số của Arduino, thường là chân 9.
3. Kết nối chân Echo với một chân số khác, thường là chân 10.
4. Trên Tinkercad, lập trình Arduino để gửi xung điện ngắn qua chân Trigger, sau đó đọc tín hiệu từ chân Echo để tính thời gian.

Bằng cách sử dụng cảm biến siêu âm này, người dùng có thể tạo các dự án như hệ thống phát hiện vật cản, đo khoảng cách tự động, và nhiều ứng dụng sáng tạo khác trong không gian lập trình Arduino trên Tinkercad. Tinkercad cung cấp mô phỏng trực quan, giúp người mới học dễ dàng hiểu và áp dụng cảm biến này trong thực tế.

Trong hướng dẫn này, chúng ta sẽ tìm hiểu cách kết nối và lập trình cảm biến siêu âm 4 chân (HC-SR04) với Arduino trên nền tảng Tinkercad. Cảm biến HC-SR04 thường được sử dụng để đo khoảng cách bằng cách phát ra sóng siêu âm và nhận lại tín hiệu phản hồi. Quá trình này bao gồm việc kết nối các chân của cảm biến với Arduino một cách chính xác và cấu hình các thiết lập lập trình để đo khoảng cách.

1. Chuẩn bị các thành phần

• Cảm biến siêu âm 4 chân HC-SR04
• Arduino Uno
• Dây nối
• Phần mềm Tinkercad để mô phỏng mạch

2. Kết nối phần cứng

Trong Tinkercad, bạn có thể sử dụng mô phỏng để nối các chân của cảm biến HC-SR04 với Arduino. Các bước thực hiện kết nối cụ thể như sau:

1. Chân VCC: Kết nối chân VCC của cảm biến với chân 5V của Arduino để cung cấp nguồn.
2. Chân GND: Kết nối chân GND của cảm biến với chân GND của Arduino để đảm bảo hệ thống nối đất chung.
3. Chân Trig: Kết nối chân Trig của cảm biến với chân kỹ thuật số số 9 của Arduino để gửi xung kích hoạt.
4. Chân Echo: Kết nối chân Echo của cảm biến với chân kỹ thuật số số 10 của Arduino để nhận tín hiệu phản hồi.

3. Viết code trên Arduino

Sau khi kết nối phần cứng, hãy lập trình Arduino để gửi tín hiệu và đo thời gian phản hồi từ cảm biến, từ đó tính toán khoảng cách:

// Định nghĩa các chân của cảm biến
const int trigPin = 9;
const int echoPin = 10;

// Cấu hình các thông số đo lường
long duration;
int distance;

void setup() {
    Serial.begin(9600);
    pinMode(trigPin, OUTPUT);
    pinMode(echoPin, INPUT);
}

void loop() {
    // Phát xung Trigger
    digitalWrite(trigPin, LOW);
    delayMicroseconds(2);
    digitalWrite(trigPin, HIGH);
    delayMicroseconds(10);
    digitalWrite(trigPin, LOW);

    // Đo thời gian phản hồi Echo
    duration = pulseIn(echoPin, HIGH);

    // Tính khoảng cách
    distance = duration * 0.034 / 2;

    // In kết quả lên Serial Monitor
    Serial.print("Khoảng cách: ");
    Serial.print(distance);
    Serial.println(" cm");

    delay(500);
}

4. Kiểm tra và phân tích kết quả

Sau khi tải mã lên Arduino trong Tinkercad, bạn có thể chạy mô phỏng để kiểm tra khoảng cách đo được. Dữ liệu đo khoảng cách sẽ hiển thị trong Serial Monitor, cho phép bạn phân tích kết quả và kiểm tra tính chính xác của cảm biến.

5. Một số lưu ý khi sử dụng cảm biến HC-SR04

• Đảm bảo kết nối chính xác các chân để tránh hư hỏng phần cứng.
• Sóng siêu âm có thể bị ảnh hưởng bởi vật liệu hoặc hình dạng của vật cản, do đó hãy đảm bảo vật cản nằm trong phạm vi đo của cảm biến.
• Cảm biến HC-SR04 có phạm vi đo từ 2cm đến 400cm, vì vậy hãy sử dụng trong giới hạn này để đạt kết quả tốt nhất.

Cảm biến siêu âm 4 chân, điển hình là HC-SR04, được sử dụng rộng rãi trong các dự án Arduino nhờ khả năng đo khoảng cách chính xác và dễ dàng kết nối. Với cơ chế hoạt động dựa trên sóng siêu âm, cảm biến này phát sóng từ chân Trigger và nhận lại tín hiệu từ chân Echo khi gặp vật cản, từ đó tính toán khoảng cách dựa trên thời gian phản hồi. Dưới đây là một số ứng dụng phổ biến trong các dự án Arduino.

• Robot tránh vật cản:

  Ứng dụng phổ biến nhất của cảm biến siêu âm HC-SR04 là giúp robot tránh các chướng ngại vật trên đường đi. Cảm biến sẽ liên tục phát hiện và đo khoảng cách đến các vật thể phía trước. Nếu khoảng cách nhỏ hơn giá trị ngưỡng, Arduino sẽ ra lệnh cho robot đổi hướng để tránh va chạm.

• Hệ thống hỗ trợ đỗ xe:

  Cảm biến siêu âm giúp tạo ra hệ thống cảnh báo khoảng cách khi đỗ xe, giống như các hệ thống trên xe hơi. Khi phát hiện xe gần chạm vật cản, cảm biến kích hoạt còi báo hoặc hiển thị khoảng cách trên màn hình để người lái xe điều chỉnh.

• Đo mức nước trong bể:

  Bằng cách đặt cảm biến siêu âm ở trên đỉnh bể chứa nước, ta có thể đo khoảng cách từ cảm biến đến mặt nước. Arduino sẽ nhận dữ liệu này và tính toán độ cao của nước, rất hữu ích trong việc quản lý mức nước cho các bể chứa.

• Các dự án an ninh:

  Cảm biến siêu âm cũng có thể dùng trong các hệ thống cảnh báo an ninh. Khi phát hiện vật thể tiến lại gần trong phạm vi cài đặt, Arduino sẽ kích hoạt còi báo hoặc đèn báo động, giúp phát hiện có người hoặc vật thể đang di chuyển trong khu vực.

Để sử dụng cảm biến HC-SR04 trong dự án Arduino, kết nối các chân như sau:

Mã lệnh cơ bản để đo khoảng cách sử dụng cảm biến HC-SR04 như sau:

Bằng cách lập trình đo khoảng cách này trong các dự án Arduino, cảm biến siêu âm 4 chân mang lại tính linh hoạt và hiệu quả cao, giúp nâng cao hiệu quả và tính tự động của hệ thống.

Để thiết lập mã nguồn cho cảm biến siêu âm 4 chân trên Tinkercad, trước tiên cần cài đặt thư viện và viết mã để đọc giá trị khoảng cách từ cảm biến. Các bước sau đây sẽ giúp bạn thực hiện từng phần của mã nguồn một cách chi tiết.

1. Chuẩn bị thư viện:

   Trên Tinkercad, việc kết nối và điều khiển cảm biến không yêu cầu thêm thư viện bổ sung. Tuy nhiên, với các dự án Arduino thực tế, các thư viện như NewPing có thể được sử dụng để tối ưu hóa mã.

2. Khai báo các chân kết nối:

   Xác định các chân kết nối của cảm biến siêu âm với Arduino. Ví dụ:

   const int trigPin = 9;  // Chân Trig của cảm biến
   const int echoPin = 10; // Chân Echo của cảm biến


   Trên Tinkercad, chân Trig và Echo có thể được kết nối lần lượt với các chân kỹ thuật số của Arduino.

3. Thiết lập hàm setup():

   Trong hàm setup(), khai báo các chân vào/ra và khởi tạo giao tiếp Serial để theo dõi kết quả:

   void setup() {
       pinMode(trigPin, OUTPUT);
       pinMode(echoPin, INPUT);
       Serial.begin(9600);
   }


   Giao tiếp Serial cho phép xem khoảng cách đo được từ cảm biến.

4. Viết hàm đo khoảng cách:

   Tạo một hàm để đo khoảng cách bằng cách phát và nhận tín hiệu âm thanh:

   long measureDistance() {
       digitalWrite(trigPin, LOW);
       delayMicroseconds(2);
       digitalWrite(trigPin, HIGH);
       delayMicroseconds(10);
       digitalWrite(trigPin, LOW);

       long duration = pulseIn(echoPin, HIGH);
       long distance = duration * 0.034 / 2;
       return distance;
   }


   Hàm này kích hoạt tín hiệu Trig và đo thời gian hồi đáp qua Echo để tính toán khoảng cách.

5. Hiển thị kết quả trong hàm loop():

   Trong loop(), sử dụng hàm measureDistance() để đo và hiển thị khoảng cách:

   void loop() {
       long distance = measureDistance();
       Serial.print("Khoảng cách: ");
       Serial.print(distance);
       Serial.println(" cm");
       delay(500);
   }


   Khoảng cách đo được sẽ được cập nhật mỗi 500ms và hiển thị trên Serial Monitor.

Với mã nguồn trên, cảm biến siêu âm sẽ đo và trả về khoảng cách theo thời gian thực, giúp người dùng theo dõi trực tiếp qua Arduino.

Việc sử dụng cảm biến siêu âm 4 chân trong các dự án Arduino mang lại khả năng đo khoảng cách chính xác và ứng dụng đa dạng. Dưới đây là một số dự án tiêu biểu với cách kết hợp cảm biến siêu âm cùng các linh kiện khác:

• 1. Dự án Đo Khoảng Cách với Buzzer:

  Trong dự án này, cảm biến siêu âm được kết nối với buzzer để phát âm thanh khi khoảng cách đo được nhỏ hơn giá trị cài đặt, giúp cảnh báo khi có vật cản tiến lại gần. Để thực hiện, hãy kết nối chân Trigger và Echo của cảm biến với Arduino, và buzzer vào chân khác để phát âm thanh.

• 2. Hệ thống Phát hiện Vật Cản Tự Động:

  Dự án này sử dụng cảm biến siêu âm 4 chân để phát hiện và đo lường khoảng cách với các vật thể, có thể ứng dụng trong các mô hình robot hoặc xe tự hành để tránh vật cản. Khi robot di chuyển, cảm biến siêu âm giúp xác định vật thể ở phía trước và truyền tín hiệu để dừng lại hoặc đổi hướng.

• 3. Cảm biến siêu âm với Màn hình LCD:

  Trong ứng dụng này, khoảng cách đo được từ cảm biến sẽ hiển thị lên màn hình LCD. Dự án yêu cầu kết nối chân của cảm biến và màn hình LCD với Arduino, từ đó đọc và hiển thị dữ liệu khoảng cách trên màn hình, giúp người dùng dễ dàng theo dõi thông tin từ xa.

• 4. Điều khiển Đèn LED Dựa Trên Khoảng Cách:

  Cảm biến siêu âm có thể điều khiển đèn LED bật/tắt khi phát hiện có người hay vật thể lại gần trong phạm vi nhất định. Dự án này thích hợp cho các ứng dụng tự động hóa, ví dụ như hệ thống chiếu sáng tự động trong phòng hoặc hành lang.

• 5. Hệ thống Tưới Cây Tự Động:

  Trong các dự án nông nghiệp, cảm biến siêu âm có thể sử dụng để xác định mực nước trong bể chứa và điều khiển bơm nước tự động khi mực nước xuống thấp, giúp duy trì độ ẩm thích hợp cho cây trồng.

Mỗi dự án trên đều giúp người dùng phát huy tối đa tiềm năng của cảm biến siêu âm 4 chân, đồng thời tích lũy thêm kinh nghiệm về lập trình và kết nối phần cứng trong các ứng dụng thực tế.

Cảm biến siêu âm 4 chân, cụ thể là loại HC-SR04, là một công cụ hữu ích trong các dự án Arduino, đặc biệt khi làm việc với Tinkercad. Qua quá trình thực hiện các bước từ kết nối đến lập trình, cảm biến giúp đo khoảng cách chính xác và được ứng dụng rộng rãi trong các lĩnh vực như robot tự hành, hệ thống an ninh và thiết bị thông minh. Bằng cách tạo môi trường mô phỏng trên Tinkercad, người dùng có thể kiểm tra và phát triển các dự án mẫu mà không cần thiết bị vật lý, giúp tiết kiệm chi phí và thời gian.

Tóm lại, việc hiểu và ứng dụng cảm biến siêu âm 4 chân trên Tinkercad không chỉ giúp bạn cải thiện kỹ năng lập trình và điện tử mà còn mở rộng kiến thức về các công nghệ đo lường hiện đại. Đây là bước đệm quan trọng để tiến tới những dự án phức tạp hơn trong tương lai.
