Vẽ Autocad 2D: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu - Kỹ Thuật và Bài Tập Thực Hành

Vẽ đường thẳng và các hình học cơ bản trong Autocad 2D là kỹ năng quan trọng đối với người mới bắt đầu. Dưới đây là hướng dẫn từng bước để vẽ đường thẳng và hình cơ bản:

Vẽ Đường Thẳng

1. Khởi động Autocad 2D và mở một bản vẽ mới hoặc bản vẽ hiện tại.
2. Chọn công cụ Line từ thanh công cụ hoặc sử dụng lệnh \"LINE\" (hoặc \"L\") từ bàn phím.
3. Chọn điểm bắt đầu của đường thẳng bằng cách click chuột trên khung vẽ.
4. Chọn điểm kết thúc của đường thẳng hoặc nhập vào khoảng cách và góc nếu biết chính xác.
5. Ấn Enter để hoàn thành lệnh.

Vẽ Hình Cơ Bản

• Vẽ hình chữ nhật: Sử dụng lệnh \"RECTANGLE\" (hoặc \"REC\"), chọn điểm góc bắt đầu và kích thước hình chữ nhật.
• Vẽ hình tròn: Sử dụng lệnh \"CIRCLE\" (hoặc \"C\"), chọn tâm của hình tròn và nhập bán kính.
• Vẽ hình elip: Sử dụng lệnh \"ELLIPSE\" (hoặc \"EL\"), chọn tâm của elip và định hình theo hai trục chính.
• Vẽ đa giác: Sử dụng lệnh \"POLYGON\", chọn số cạnh và kích thước.

Việc nắm vững cách vẽ đường thẳng và các hình cơ bản trong Autocad 2D là bước đầu tiên để trở thành một người sử dụng thành thạo. Hãy thực hành thường xuyên để cải thiện kỹ năng vẽ của bạn.

Trong Autocad 2D, việc sử dụng lệnh tắt giúp tiết kiệm thời gian và tăng hiệu quả làm việc. Dưới đây là một số lệnh tắt phổ biến và cách sử dụng chúng:

Bạn có thể gõ trực tiếp các lệnh tắt này vào thanh lệnh (Command Line) hoặc gán các phím tắt cho các lệnh thường xuyên sử dụng trong phần cài đặt của Autocad. Việc làm quen và sử dụng thành thạo các lệnh tắt sẽ giúp quá trình thiết kế của bạn trở nên nhanh chóng và hiệu quả hơn.

Thiết lập bản vẽ và lựa chọn đơn vị đo là bước quan trọng trong quá trình sử dụng Autocad 2D. Dưới đây là các bước để thực hiện điều này:

1. Mở Autocad 2D và tạo bản vẽ mới: Khởi động Autocad và chọn tạo bản vẽ mới hoặc mở bản vẽ hiện có.
2. Truy cập hộp thoại Units: Sử dụng lệnh \"UNITS\" trong khung lệnh hoặc truy cập từ menu \"Format\" để mở hộp thoại \"Drawing Units\".
3. Chọn loại đơn vị đo: Trong hộp thoại \"Drawing Units\", chọn loại đơn vị đo cho bản vẽ của bạn. Các tùy chọn phổ biến bao gồm:
4. Architectural (Kiến trúc)
5. Decimal (Thập phân)
6. Engineering (Kỹ thuật)
7. Fractional (Phân số)
8. Scientific (Khoa học)
9. Thiết lập độ chính xác: Điều chỉnh độ chính xác cho các đơn vị đo, chẳng hạn như số lượng chữ số thập phân.
10. Lưu cài đặt: Sau khi chọn các thông số mong muốn, nhấn \"OK\" để lưu cài đặt của bạn.

Lựa chọn đúng đắn về đơn vị đo và thiết lập bản vẽ sẽ đảm bảo tính chính xác và hiệu quả của quá trình thiết kế của bạn trong Autocad 2D.

Trong Autocad 2D, các lệnh vẽ như Line, Circle, và Arc là cơ bản và quan trọng để tạo ra các đối tượng hình học. Dưới đây là một số thông tin chi tiết về từng loại lệnh:

Lệnh Line

• Mục Đích: Vẽ đường thẳng.
• Sử Dụng: Nhập \"LINE\" hoặc \"L\" vào khung lệnh, chọn điểm bắt đầu và kết thúc.

Lệnh Circle

• Mục Đích: Vẽ hình tròn.
• Sử Dụng: Nhập \"CIRCLE\" hoặc \"C\", chọn tâm và xác định bán kính hoặc đường kính.

Lệnh Arc

• Mục Đích: Vẽ cung tròn.
• Sử Dụng: Nhập \"ARC\", chọn điểm bắt đầu, điểm giữa cung (hoặc tâm) và điểm kết thúc.

Các lệnh này là nền tảng cơ bản trong việc tạo ra các hình học trong Autocad 2D. Sự hiểu biết và thực hành thường xuyên với những lệnh này sẽ là bước đầu trong việc trở thành một người sử dụng Autocad 2D chuyên nghiệp.

Để trở nên thành thạo trong việc sử dụng Autocad 2D, việc thực hành vẽ là không thể thiếu. Dưới đây là một số bài tập thực hành cơ bản giúp bạn nắm vững các kỹ năng vẽ cần thiết:

Bài Tập 1: Vẽ Đường Thẳng và Hình Chữ Nhật

1. Khởi động Autocad và tạo một bản vẽ mới.
2. Sử dụng lệnh \"LINE\" để vẽ một hình chữ nhật.
3. Thực hành điều chỉnh kích thước và hình dạng của hình chữ nhật bằng cách sử dụng các lệnh như \"MOVE\" và \"ROTATE\".

Bài Tập 2: Vẽ Hình Tròn và Cung

1. Vẽ một hình tròn sử dụng lệnh \"CIRCLE\".
2. Thực hành vẽ cung tròn bằng cách sử dụng lệnh \"ARC\".

Bài Tập 3: Kết Hợp Các Hình Học Cơ Bản

1. Tạo một thiết kế kết hợp giữa hình chữ nhật, hình tròn, và đường thẳng.
2. Áp dụng các kỹ thuật chỉnh sửa như \"TRIM\" và \"EXTEND\" để tạo ra các hình phức tạp hơn.

Những bài tập này không chỉ giúp bạn làm quen với các lệnh cơ bản trong Autocad 2D, mà còn giúp bạn phát triển khả năng sáng tạo và tổ chức trong thiết kế kỹ thuật.

Sau khi thành thạo các bài tập cơ bản, việc tiếp tục với các bài tập phức tạp hơn sẽ giúp bạn nâng cao kỹ năng sử dụng Autocad 2D. Dưới đây là một số bài tập nâng cao mà bạn có thể thử:

Bài Tập 1: Vẽ Mặt Cắt và Mặt Bằng

1. Thực hành vẽ mặt cắt và mặt bằng của một công trình nhỏ hoặc một phần của công trình.
2. Áp dụng các kỹ thuật như lệnh \"OFFSET\" để tạo đường viền và \"HATCH\" để tạo kết cấu.

Bài Tập 2: Thiết Kế Nội Thất

1. Vẽ kế hoạch bố trí nội thất cho một căn phòng, bao gồm đồ nội thất như bàn, ghế, và tủ.
2. Sử dụng các lệnh như \"COPY\", \"ROTATE\" và \"SCALE\" để điều chỉnh vị trí và kích thước các đối tượng.

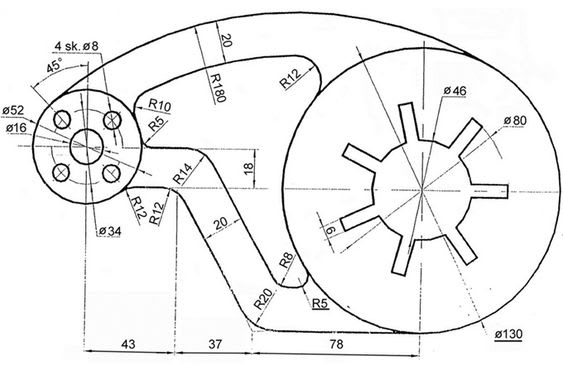

Bài Tập 3: Vẽ Mô Hình Cơ Khí

1. Thực hành vẽ một bộ phận máy hoặc cơ cấu cơ khí với độ chính xác cao.
2. Sử dụng các lệnh như \"POLYLINE\", \"ARC\", và \"CIRCLE\" để tạo hình dạng phức tạp.

Các bài tập này đòi hỏi sự chính xác và kỹ năng sử dụng các lệnh nâng cao trong Autocad 2D, giúp bạn phát triển khả năng thiết kế chuyên nghiệp hơn.

Tích hợp và liên kết dữ liệu là một phần quan trọng trong quá trình thiết kế sử dụng Autocad 2D. Việc này giúp đồng bộ dữ liệu và tối ưu hóa quá trình làm việc. Dưới đây là một số cách để thực hiện điều này:

1. Tích Hợp Dữ Liệu Từ Các Ứng Dụng Khác

1. Link dữ liệu từ Excel: Bạn có thể nhập dữ liệu từ Excel vào Autocad. Khi dữ liệu trong Excel thay đổi, nó sẽ tự động cập nhật trong Autocad.
2. Sử dụng OLE: Nhúng hoặc liên kết đối tượng từ các ứng dụng khác (như Word hay Excel) vào bản vẽ Autocad thông qua Object Linking and Embedding (OLE).

2. Liên Kết Dữ Liệu Trong Các Bản Vẽ

1. Reference bản vẽ khác: Sử dụng chức năng \"External References\" (XREF) để tham chiếu đến một bản vẽ khác mà không cần nhập vào bản vẽ hiện tại.
2. Chia sẻ khối giữa các bản vẽ: Tạo và sử dụng các khối (blocks) để có thể dễ dàng chia sẻ và cập nhật giữa các bản vẽ khác nhau.

Việc sử dụng hiệu quả các tính năng tích hợp và liên kết dữ liệu không chỉ giúp bạn tiết kiệm thời gian mà còn đảm bảo tính nhất quán và chính xác của thông tin trong các dự án thiết kế của bạn.

Autocad 2D cung cấp các tính năng mạnh mẽ để xuất bản và chia sẻ bản vẽ, giúp người dùng dễ dàng hợp tác và chia sẻ công việc với đồng nghiệp hoặc khách hàng. Dưới đây là một số cách để thực hiện việc này:

Xuất Bản Bản Vẽ

1. Xuất bản dưới dạng PDF: Sử dụng tính năng \"Auto Publish\" để tự động xuất bản vẽ dưới dạng PDF mỗi khi lưu bản vẽ. Điều này giúp cập nhật thông tin liên tục và chia sẻ dễ dàng.
2. In ấn: Tính năng \"Plot\" cho phép in bản vẽ trên giấy hoặc lưu dưới dạng file ảnh hoặc PDF.

Chia Sẻ Bản Vẽ

1. Tính năng Share: Chia sẻ dữ liệu an toàn với các bên liên quan thông qua tính năng Share, giúp tăng cường bảo mật và hiệu quả trong quá trình trao đổi thông tin.
2. External References (XREF): Chia sẻ các bản vẽ thông qua XREF mà không cần nhập chúng vào bản vẽ hiện tại, giúp giữ thông tin được cập nhật và đồng bộ.

Việc sử dụng hiệu quả các tính năng xuất bản và chia sẻ trong Autocad 2D sẽ giúp quá trình làm việc của bạn trở nên linh hoạt và hiệu quả hơn, đồng thời duy trì sự chính xác và bảo mật của dữ liệu.

Để trở nên thành thạo trong việc sử dụng Autocad 2D, cần có sự kiên trì, thực hành và học hỏi liên tục. Dưới đây là một số bước và mẹo hữu ích để nâng cao kỹ năng của bạn:

1. Học cơ bản về giao diện và cài đặt: Bắt đầu với việc làm quen với giao diện người dùng và các cài đặt cơ bản của Autocad 2D.
2. Thực hành các lệnh cơ bản: Làm quen và thực hành thường xuyên với các lệnh như Line, Circle, Rectangle, và các công cụ chỉnh sửa khác.
3. Thực hiện các bài tập vẽ: Thực hiện các bài tập từ đơn giản đến phức tạp để cải thiện kỹ năng và hiểu biết về công cụ.
4. Học các lệnh tắt: Sử dụng các lệnh tắt để tăng tốc độ làm việc và hiệu quả trong việc thiết kế.
5. Khám phá các tính năng nâng cao: Tìm hiểu về các tính năng nâng cao như Layers, Dimensions, và Blocks để tạo ra bản vẽ chuyên nghiệp.
6. Luyện tập thường xuyên: Dành thời gian hàng ngày hoặc hàng tuần để thực hành và áp dụng những gì bạn đã học.
7. Học từ cộng đồng và chuyên gia: Tham gia các diễn đàn, nhóm cộng đồng Autocad và học hỏi từ kinh nghiệm của người khác.

Việc trở nên thành thạo trong Autocad 2D đòi hỏi sự kiên nhẫn và thực hành liên tục. Hãy nhớ rằng, sự cố gắng và thực hành thường xuyên sẽ giúp bạn nâng cao kỹ năng và tự tin hơn trong công việc thiết kế.

Autocad 2D được đánh giá cao về tính linh hoạt và khả năng tùy biến, giúp người dùng có thể thực hiện nhiều loại thiết kế một cách dễ dàng. Dưới đây là một số điểm nổi bật về tính linh hoạt và tùy biến của Autocad 2D:

• Khả năng Tùy Chỉnh Giao Diện: Người dùng có thể tùy chỉnh giao diện và thanh công cụ theo nhu cầu sử dụng, giúp tăng cường hiệu quả làm việc.
• Layers và Styles: Tính năng Layers cho phép người dùng quản lý và sắp xếp các đối tượng trong bản vẽ một cách hợp lý. Ngoài ra, Styles giúp tạo ra các mẫu vẽ đồng nhất và chuyên nghiệp.
• Block và Dynamic Block: Các khối (block) và khối động (dynamic block) cho phép tạo và sử dụng lại các đối tượng thiết kế, giúp tiết kiệm thời gian và công sức.
• Tính Năng Scripting và Lập Trình: Autocad hỗ trợ các ngôn ngữ lập trình như AutoLISP, giúp người dùng tự động hóa các công việc và tạo ra các lệnh tùy chỉnh.
• Tính năng Xuất và Nhập Dữ Liệu: Có khả năng xuất và nhập dữ liệu từ/đến các định dạng khác nhau, giúp dễ dàng chia sẻ và hợp tác với các phần mềm thiết kế khác.

Những tính năng này làm cho Autocad 2D trở thành một công cụ mạnh mẽ và linh hoạt, phù hợp với nhiều loại hình thiết kế và nhu cầu sáng tạo đa dạng của người dùng.

Phiên bản AutoCAD 2024.1 và AutoCAD 2023 đã đem lại nhiều cải tiến và tính năng mới, giúp nâng cao năng suất và hiệu quả trong công việc thiết kế.

1. Markup Assist và Markup Import: Tính năng mới này giúp cập nhật và chỉnh sửa bản vẽ nhanh chóng, hỗ trợ chèn chỉnh sửa mới hoặc cập nhật trực tiếp vào bản vẽ từ văn bản quét từ PDF.
2. Autodesk Assistant: Được tích hợp trực tiếp vào giao diện phần mềm, giúp người dùng tìm kiếm giải pháp nhanh chóng khi gặp lỗi kỹ thuật, và hỗ trợ trực tiếp từ đội ngũ hỗ trợ của Autodesk.
3. Activity Insights: Cho phép nhận thông báo về sự thay đổi file và quyền truy cập, hỗ trợ quản lý hiệu quả dự án trên mạng LAN hay Cloud Servers.
4. Smart Blocks: Tính năng này giúp tự động đặt và thay thế các block trong bản vẽ, tiết kiệm thời gian và tăng hiệu quả công việc.
5. Cải tiến hiệu suất: AutoCAD 2024 cải thiện hiệu suất cho đồ họa 2D, tăng tốc độ chuyển đổi giữa các tab bố cục và tăng cường ổn định.
6. Bộ công cụ chuyên ngành: Cung cấp bộ thư viện với hơn 750.000 đối tượng và mẫu thiết kế, hỗ trợ tối ưu cho các chuyên ngành khác nhau.

Việc cập nhật lên phiên bản mới nhất của AutoCAD sẽ giúp người dùng trải nghiệm những tính năng tiên tiến và cải tiến vượt bậc, từ đó nâng cao chất lượng và hiệu suất trong công việc thiết kế.

Học và sử dụng AutoCAD 2D có thể là một hành trình thú vị và phần thưởng cho những ai kiên nhẫn và chăm chỉ. Dưới đây là một số lời khuyên để bạn bắt đầu hành trình này một cách hiệu quả.

1. Làm quen với giao diện AutoCAD: Trước hết, hãy dành thời gian để làm quen với giao diện và các công cụ của AutoCAD. Việc này sẽ giúp bạn hiểu cách sử dụng các công cụ và menu, từ đó tăng hiệu quả làm việc.
2. Thực hành các lệnh cơ bản: Bắt đầu với việc học và thực hành các lệnh cơ bản như LINE, CIRCLE, RECTANGLE. Đây là những lệnh cơ bản nhưng quan trọng, sẽ là nền tảng cho những kiến thức phức tạp hơn.
3. Tập trung vào lệnh tắt: Sử dụng lệnh tắt giúp tiết kiệm thời gian và tăng cường hiệu quả làm việc. Hãy nắm vững và thực hành thường xuyên với các lệnh tắt như L cho LINE, C cho CIRCLE, v.v.
4. Thực hành và luyện tập thường xuyên: Không có gì thay thế cho việc thực hành thường xuyên. Hãy dành thời gian mỗi ngày để luyện tập và thực hiện các bài tập nhỏ.
5. Tìm hiểu về các công cụ và chức năng mới: Đừng ngừng học hỏi. AutoCAD liên tục cập nhật với các công cụ và tính năng mới. Hãy luôn cập nhật kiến thức để không bị lạc hậu.
6. Tham gia các khóa học và diễn đàn AutoCAD: Việc tham gia các khóa học và diễn đàn có thể giúp bạn học hỏi từ người khác và nhanh chóng giải quyết các vấn đề bạn gặp phải.
7. Kiên nhẫn và sẵn sàng học hỏi: Đôi khi, việc học AutoCAD có thể trở nên khó khăn, nhưng với sự kiên nhẫn và sẵn lòng học hỏi, bạn sẽ dần dần trở nên thành thạo.

Cuối cùng, hãy nhớ rằng việc học AutoCAD là một quá trình không ngừng. Hãy tiếp tục tìm hiểu, thực hành, và ứng dụng những kiến thức bạn học được vào các dự án thực tế. Chúc bạn thành công!

Hành trình học vẽ AutoCAD 2D là một cuộc phiêu lưu kỳ thú, mở ra không gian sáng tạo không giới hạn. Với sự kiên trì, đam mê và áp dụng những kiến thức từ cơ bản đến nâng cao, bạn sẽ nhanh chóng trở thành người thiết kế chuyên nghiệp, sẵn sàng đối mặt với mọi thách thức trong thế giới thiết kế kỹ thuật số.
