Bài Tập Vẽ AutoCAD: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Mọi Người

Bài tập vẽ AutoCAD 2D dành cho người mới bắt đầu có thể tìm thấy ở các nguồn sau:

• Những trang web chia sẻ kiến thức về AutoCAD như CadViet, AutoCAD Tutorials, Tutorial45.
• Trong sách hướng dẫn sử dụng AutoCAD 2D cho người mới bắt đầu, như \"AutoCAD 2D Basics\" hoặc \"AutoCAD for Beginners\".
• Các trang mạng giáo dục như Edumall, Coursera, hoặc Udemy cung cấp khóa học về AutoCAD 2D với bài tập thực hành đi kèm.
• Phần mềm AutoCAD cũng cung cấp các bài tập mẫu và ví dụ để người dùng thực hành trên chính phần mềm đó.

Bước đầu tiên trong quá trình sử dụng AutoCAD là thiết lập bản vẽ cơ bản. Dưới đây là hướng dẫn từng bước để bạn có thể bắt đầu vẽ một cách chính xác và hiệu quả.

1. Chọn môi trường làm việc:
2. Khi bắt đầu, chọn môi trường làm việc phù hợp với nhu cầu của bạn. Điều này bao gồm việc chọn giữa các mô hình 2D và 3D tùy thuộc vào đối tượng vẽ.
3. Thiết lập đơn vị đo:
4. Trong AutoCAD, bạn có thể chọn giữa các đơn vị như mét, feet, inch. Điều này quan trọng để đảm bảo tính chính xác của bản vẽ.
5. Tạo và quản lý Layer:
6. Layer giúp tổ chức bản vẽ của bạn một cách rõ ràng. Tạo các Layer khác nhau cho các phần khác nhau của bản vẽ, như kết cấu, điện, ống nước, v.v.
7. Thiết lập kiểu kích thước và Text:
8. Chọn kiểu kích thước và font chữ phù hợp cho bản vẽ của bạn. Điều này giúp tăng khả năng đọc và chuyên nghiệp cho bản vẽ.
9. Sử dụng các công cụ hỗ trợ vẽ:
10. AutoCAD cung cấp nhiều công cụ hỗ trợ như lưới vẽ (Grid), Snap (điểm bắt), Ortho Mode để vẽ các đường thẳng theo hướng cố định và Polar Tracking để vẽ dưới các góc nhất định.

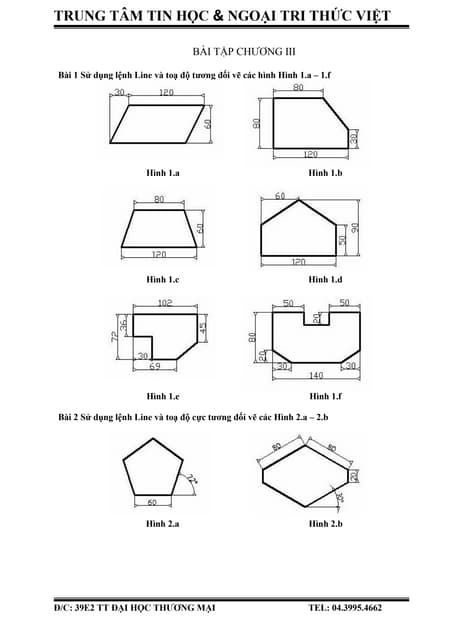

Với AutoCAD, việc nắm vững các lệnh cơ bản là bước đầu tiên để trở thành người vẽ thiết kế chuyên nghiệp. Dưới đây là một số bài tập thực hành giúp bạn làm quen với các lệnh cơ bản.

1. Lệnh Line (Đường thẳng):
2. Sử dụng lệnh \"Line\" để vẽ đường thẳng. Bắt đầu bằng cách chọn điểm đầu và điểm cuối. Thực hành vẽ các hình dạng đơn giản như tam giác, hình chữ nhật.
3. Lệnh Circle (Hình tròn):
4. Lệnh \"Circle\" giúp vẽ hình tròn. Chọn điểm tâm và nhập bán kính. Hãy thử vẽ một số hình tròn với bán kính khác nhau.
5. Lệnh Rectangle (Hình chữ nhật):
6. Vẽ hình chữ nhật bằng lệnh \"Rectangle\". Chọn điểm góc đầu tiên và kéo chuột để tạo hình chữ nhật với kích thước mong muốn.
7. Lệnh Arc (Cung tròn):
8. Lệnh \"Arc\" cho phép vẽ cung tròn. Bạn cần chọn ba điểm: điểm bắt đầu, điểm trung gian và điểm kết thúc của cung.
9. Lệnh Polyline (Đa giác):
10. \"Polyline\" là lệnh vẽ đa giác liên tục. Bắt đầu từ một điểm và tiếp tục thêm các điểm cho đến khi hoàn thành hình dạng mong muốn.

Các bài tập trên giúp bạn làm quen với cách vẽ cơ bản trong AutoCAD. Hãy thực hành thường xuyên để nâng cao kỹ năng và hiểu biết về phần mềm.

Bài tập nâng cao và ứng dụng thực tế trong AutoCAD không chỉ giúp cải thiện kỹ năng của bạn mà còn chuẩn bị cho các tình huống thực tế trong công việc thiết kế. Dưới đây là một số bài tập và ứng dụng để nâng cao kỹ năng của bạn.

1. Thiết kế kiến trúc:
2. Vẽ và thiết kế một ngôi nhà hoặc tòa nhà văn phòng. Bắt đầu bằng việc tạo bản vẽ sơ đồ mặt bằng, sau đó thêm chi tiết về cấu trúc, mặt tiền, và các yếu tố khác.
3. Vẽ kỹ thuật cơ khí:
4. Thực hiện bản vẽ chi tiết cho một bộ phận máy móc hoặc thiết bị cơ khí. Chú trọng vào việc biểu diễn các chi tiết kỹ thuật như kích thước, vật liệu, và quy trình lắp đặt.
5. Bản vẽ mạng điện và ống nước:
6. Thiết kế bản vẽ cho hệ thống điện hoặc ống nước trong một tòa nhà. Đây là cơ hội để bạn thực hành vẽ các đường ống, điểm kết nối và các thiết bị liên quan.
7. Mô phỏng 3D:
8. Tạo mô hình 3D từ bản vẽ 2D của bạn. Sử dụng các kỹ thuật mô phỏng để tạo ra hình ảnh thực tế của đối tượng thiết kế, bao gồm cả ánh sáng và vật liệu.
9. Ứng dụng thực tế:
10. Thực hiện dự án vẽ thiết kế cho một đối tượng thực tế, như một phần của ngôi nhà bạn đang ở hoặc một đồ vật yêu thích. Điều này giúp áp dụng kiến thức vào thực tế, tăng cảm giác liên kết và hiểu biết sâu sắc về đối tượng.

Mẹo và kinh nghiệm sử dụng AutoCAD giúp bạn tối ưu hóa quá trình làm việc, tiết kiệm thời gian và cải thiện chất lượng bản vẽ. Dưới đây là một số lời khuyên hữu ích.

• Sử dụng phím tắt:
• Phím tắt giúp tăng tốc độ làm việc. Hãy làm quen với các phím tắt như L cho Line, C cho Circle, và P cho Polyline.
• Tùy chỉnh thanh công cụ:
• Điều chỉnh thanh công cụ sao cho phù hợp với quy trình làm việc của bạn, giúp dễ dàng truy cập vào các công cụ thường xuyên sử dụng.
• Lưu trữ và quản lý bản vẽ:
• Thực hành quản lý tốt các tệp bản vẽ, lưu trữ chúng một cách có tổ chức và thường xuyên sao lưu để tránh mất mát dữ liệu.
• Sử dụng các lệnh hiệu chỉnh:
• Trở nên thành thạo với các lệnh như Trim, Extend, và Mirror để tối ưu hóa quá trình chỉnh sửa bản vẽ của bạn.
• Khám phá các công cụ nâng cao:
• Đừng ngần ngại khám phá các tính năng nâng cao như 3D modeling, rendering, và hỗ trợ kỹ thuật số để mở rộng kỹ năng của bạn.
• Thực hành liên tục:
• Càng thực hành nhiều, bạn càng trở nên thành thạo. Hãy thử nghiệm với các dự án và thách thức mới để liên tục học hỏi và phát triển.

Nguồn tài liệu tham khảo và hỗ trợ học tập chất lượng cao là chìa khóa để nâng cao kỹ năng và hiểu biết về AutoCAD. Dưới đây là một số nguồn thông tin hữu ích mà bạn có thể tìm kiếm.

• Sách hướng dẫn và giáo trình:
• Tìm kiếm các sách hướng dẫn từ cơ bản đến nâng cao, giúp bạn hiểu rõ từng lệnh và ứng dụng trong AutoCAD.
• Video hướng dẫn trực tuyến:
• Xem các video hướng dẫn trên YouTube hoặc các nền tảng học trực tuyến khác để học theo các ví dụ thực tế.
• Diễn đàn và cộng đồng:
• Tham gia vào các diễn đàn và cộng đồng AutoCAD trực tuyến để trao đổi kiến thức, kinh nghiệm và nhận sự hỗ trợ từ người dùng khác.
• Khóa học chứng chỉ:
• Đăng ký các khóa học chứng chỉ từ các tổ chức uy tín để có cơ hội học hỏi từ chuyên gia và cải thiện hồ sơ nghề nghiệp của bạn.
• Tài liệu học tập trực tuyến:
• Tìm kiếm các tài liệu học tập trực tuyến, bao gồm các bài tập, mẫu bản vẽ và hướng dẫn chi tiết về các dự án cụ thể.

Tài liệu tham khảo và hỗ trợ học tập chất lượng là nền tảng cơ bản giúp bạn phát triển kỹ năng vẽ và thiết kế trong AutoCAD. Dưới đây là một số nguồn tài liệu hữu ích.

• Sách hướng dẫn AutoCAD:
• Tìm kiếm sách hướng dẫn cung cấp thông tin từ cơ bản đến nâng cao, giúp bạn hiểu sâu về các công cụ và tính năng của AutoCAD.
• Video hướng dẫn trực tuyến:
• Xem các video hướng dẫn trên YouTube hoặc các trang web chuyên nghiệp, nơi chia sẻ từng bước cách thực hiện các bài tập và dự án cụ thể.
• Diễn đàn và cộng đồng AutoCAD:
• Tham gia các diễn đàn và cộng đồng AutoCAD để học hỏi kinh nghiệm từ những người khác, đặt câu hỏi và nhận giải đáp từ chuyên gia.
• Các khóa học trực tuyến:
• Đăng ký các khóa học trực tuyến từ cơ bản đến nâng cao để phát triển kỹ năng vẽ và thiết kế của bạn một cách có hệ thống.
• Tài liệu hướng dẫn từ AutoDesk:
• Truy cập tài liệu hướng dẫn và hỗ trợ từ AutoDesk - nhà phát hành AutoCAD, nơi cung cấp thông tin chính thống và cập nhật.

Với những hướng dẫn và bài tập từ cơ bản đến nâng cao, AutoCAD không còn là thách thức. Hãy bắt đầu hành trình sáng tạo của bạn, khám phá khả năng không giới hạn trong thế giới thiết kế kỹ thuật số!
