Sử Dụng AutoCAD Cơ Bản: Bí Quyết Thành Thạo Từ A Đến Z Cho Người Mới

Để sử dụng AutoCAD cơ bản để tạo các thiết kế đầu tiên một cách dễ dàng, bạn có thể tuân theo các bước sau:

1. Mở phần mềm AutoCAD trên máy tính của bạn.
2. Tạo một bản vẽ mới bằng cách chọn File -> New.
3. Sử dụng các công cụ vẽ cơ bản như Line, Circle, Rectangle để tạo các hình cơ bản cho bản vẽ của bạn.
4. Sử dụng công cụ Modify để chỉnh sửa các hình đã vẽ nếu cần thiết.
5. Thêm chú thích và kích thước cho bản vẽ bằng cách sử dụng các lệnh Text và Dimension.
6. Kiểm tra và sửa lỗi, đảm bảo bản vẽ hoàn chỉnh và chính xác.
7. Lưu bản vẽ của bạn dưới dạng file DWG hoặc PDF để có thể chia sẻ và in ấn.

Để bắt đầu sử dụng AutoCAD, điều đầu tiên cần làm là cài đặt phần mềm. Bạn có thể tải AutoCAD từ trang web chính thức của Autodesk hoặc các nguồn đáng tin cậy khác. Sau khi tải xuống, hãy thực hiện các bước sau để cài đặt:

1. Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
2. Đăng nhập hoặc tạo tài khoản Autodesk để kích hoạt bản quyền.
3. Chọn cấu hình cài đặt phù hợp với nhu cầu sử dụng.

Sau khi cài đặt, bạn sẽ làm quen với giao diện người dùng AutoCAD:

• Giao diện chính bao gồm các thanh công cụ, thanh trạng thái và khu vực làm việc chính.
• Thanh công cụ Quick Access Toolbar cho phép truy cập nhanh đến các lệnh thường dùng.
• Thanh Ribbon bao gồm các tab chứa nhóm lệnh theo chức năng như Draw, Modify, và View.

Các bước đầu tiên trong AutoCAD bao gồm:

1. Tạo hoặc mở một bản vẽ mới.
2. Tùy chỉnh các đơn vị đo lường và kích thước bản vẽ.
3. Hiểu về hệ toạ độ và cách định vị đối tượng trong không gian làm việc.

AutoCAD cung cấp một loạt các lệnh giúp người dùng tạo và chỉnh sửa bản vẽ một cách chính xác và hiệu quả. Dưới đây là một số lệnh cơ bản mà người mới bắt đầu cần biết:

• LINE: Lệnh này dùng để vẽ đường thẳng. Bạn chỉ cần chọn điểm bắt đầu và điểm kết thúc để tạo một đoạn thẳng.
• CIRCLE: Dùng để vẽ đường tròn. Bạn cần xác định tâm và bán kính của đường tròn.
• RECTANGLE: Lệnh này giúp vẽ hình chữ nhật. Chọn điểm góc và định kích thước để hoàn thiện hình chữ nhật.
• ARC: Dùng để vẽ cung tròn. Cần xác định điểm bắt đầu, điểm kết thúc và điểm giữa cung.
• MOVE: Lệnh di chuyển đối tượng từ vị trí này sang vị trí khác.
• COPY: Sao chép đối tượng từ vị trí này sang vị trí khác.
• ROTATE: Xoay đối tượng quanh một điểm cố định.
• SCALE: Thay đổi kích thước của đối tượng mà không làm thay đổi tỷ lệ.

Ngoài ra, việc sử dụng các phím tắt sẽ giúp công việc trở nên nhanh chóng và thuận tiện hơn. Ví dụ, phím \"L\" cho lệnh LINE, \"C\" cho CIRCLE, và \"R\" cho RECTANGLE. Việc nắm vững các lệnh cơ bản này sẽ là nền tảng quan trọng để bạn tiến xa hơn trong quá trình sử dụng AutoCAD.

Trong AutoCAD, tạo và chỉnh sửa đối tượng là những kỹ năng cơ bản nhưng vô cùng quan trọng. Dưới đây là các bước và mẹo để bạn làm chủ những công cụ này:

• Tạo Đối Tượng: Sử dụng các lệnh như LINE, CIRCLE, RECTANGLE để tạo các hình dạng cơ bản. Bạn chỉ cần chọn điểm bắt đầu và kết thúc để vẽ các đối tượng này.
• Chỉnh Sửa Hình Dạng: Các công cụ như TRIM và EXTEND giúp bạn tinh chỉnh các đối tượng. TRIM dùng để cắt bỏ phần không cần thiết của một đối tượng, trong khi EXTEND giúp mở rộng đối tượng đến một điểm nhất định.
• Di Chuyển và Sao Chép: Sử dụng MOVE để di chuyển đối tượng, và COPY để tạo bản sao của đối tượng. Chỉ cần chọn đối tượng và xác định vị trí mới.
• Xoay và Phóng To/Thu Nhỏ: ROTATE để xoay đối tượng quanh một điểm cố định, và SCALE để thay đổi kích thước đối tượng.

Ngoài ra, bạn cũng cần làm quen với việc sử dụng các công cụ như SNAP và GRID để tăng độ chính xác khi vẽ và chỉnh sửa. Những công cụ này giúp bạn định vị chính xác các điểm trên không gian làm việc, tạo ra các bản vẽ chuyên nghiệp và chính xác hơn.

AutoCAD cung cấp một loạt công cụ vẽ mạnh mẽ cho phép người dùng tạo ra các hình dạng đơn giản và phức tạp. Dưới đây là hướng dẫn sử dụng một số công cụ vẽ cơ bản:

• Line: Lệnh này cho phép bạn vẽ đường thẳng. Bạn bắt đầu bằng cách chọn điểm bắt đầu và sau đó chọn điểm kết thúc của đường thẳng.
• Circle: Để vẽ một đường tròn, bạn cần xác định tâm và sau đó nhập bán kính hoặc chọn một điểm trên đường tròn.
• Rectangle: Lệnh này tạo ra hình chữ nhật. Bạn chỉ cần chọn điểm góc bắt đầu và sau đó xác định chiều dài và chiều rộng.
• Polyline: Đây là công cụ linh hoạt cho phép bạn vẽ nhiều đường thẳng và cung nối tiếp nhau.
• Trim: Công cụ này giúp bạn cắt bỏ phần không cần thiết của các đối tượng, giúp tạo hình dạng mong muốn.

Ngoài ra, việc sử dụng các công cụ như Osnap giúp tăng độ chính xác khi vẽ, bằng cách \"bắt\" các điểm quan trọng như điểm giữa, điểm cuối, giao điểm, v.v. Việc thành thạo các công cụ vẽ cơ bản này sẽ tạo nền tảng vững chắc cho các thao tác phức tạp hơn trong AutoCAD.

Trong AutoCAD, việc quản lý lớp (Layer) và màu sắc là yếu tố quan trọng giúp tổ chức bản vẽ và tăng hiệu quả công việc. Dưới đây là cách thức thao tác với lớp và màu sắc:

• Tạo và Quản Lý Lớp: Sử dụng lệnh LAYER để tạo và quản lý các lớp. Mỗi lớp có thể chứa các đối tượng khác nhau, giúp bạn dễ dàng sắp xếp và quản lý bản vẽ.
• Chọn Màu cho Lớp: Trong cửa sổ quản lý Layer, bạn có thể chọn màu cho mỗi lớp. Điều này giúp phân biệt các đối tượng thuộc các lớp khác nhau một cách dễ dàng.
• Điều Chỉnh Độ Đậm/Nhạt: Bạn có thể điều chỉnh độ đậm/nhạt của màu sắc trên từng lớp, giúp tạo điểm nhấn hoặc phân biệt các phần của bản vẽ.
• Sử Dụng Lệnh BYLAYER: Đặt màu sắc và các thuộc tính khác của đối tượng theo lớp mà chúng thuộc về bằng lệnh BYLAYER.

Việc sử dụng hiệu quả các lớp và màu sắc không chỉ giúp bản vẽ của bạn trở nên rõ ràng và tổ chức tốt hơn mà còn hỗ trợ trong việc in ấn và trình bày bản vẽ một cách chuyên nghiệp.

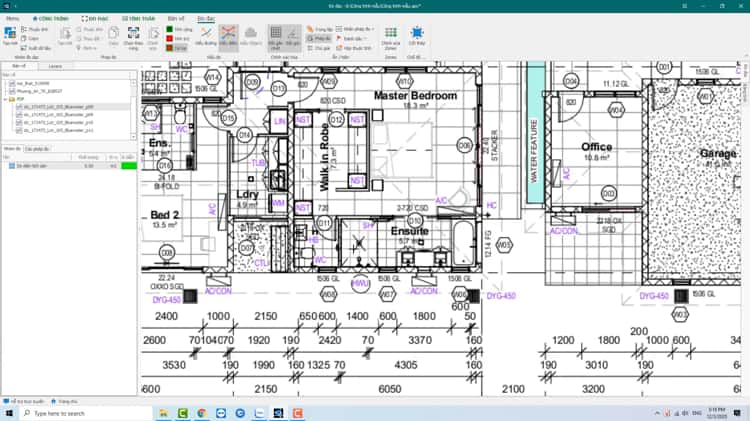

Quản lý đối tượng và tổ chức bản vẽ là những yếu tố quan trọng để tạo ra một bản vẽ chuyên nghiệp và dễ hiểu trong AutoCAD. Dưới đây là một số mẹo và thủ thuật để quản lý hiệu quả:

• Sắp Xếp Đối Tượng vào Lớp (Layer): Sử dụng lớp để phân loại và sắp xếp các đối tượng trong bản vẽ. Điều này giúp bạn dễ dàng hiển thị, ẩn, hoặc chỉnh sửa một nhóm đối tượng cụ thể.
• Sử Dụng Công Cụ Group: Nhóm các đối tượng liên quan với nhau để dễ dàng di chuyển, sao chép hoặc sửa đổi như một đơn vị.
• Tận Dụng Chức Năng Block: Tạo các block cho các đối tượng được sử dụng lặp đi lặp lại. Điều này giúp giảm dung lượng file và tăng hiệu quả làm việc.
• Tối Ưu Hóa Bản Vẽ: Thường xuyên sử dụng lệnh PURGE để loại bỏ các đối tượng không sử dụng, giúp giảm kích thước file và tăng tốc độ xử lý.

Việc quản lý đối tượng và tổ chức bản vẽ một cách khoa học không chỉ giúp bạn làm việc hiệu quả hơn mà còn tạo ra bản vẽ chuyên nghiệp, dễ hiểu cho người xem.

Trong AutoCAD, xử lý kích thước và text là hai khía cạnh quan trọng để truyền đạt thông tin chính xác trong bản vẽ. Dưới đây là cách thức để xử lý chúng:

• Thiết Lập Kích Thước (Dimension): Sử dụng công cụ DIMENSION để thêm kích thước vào bản vẽ. Bạn có thể thêm kích thước dọc, ngang, đường kính, bán kính, và góc. Điều này giúp hiển thị các kích thước cụ thể của đối tượng một cách rõ ràng.
• Tùy Chỉnh Style Kích Thước: Trong cửa sổ Dimension Style Manager, bạn có thể tùy chỉnh kiểu chữ, kích cỡ, màu sắc và các thuộc tính khác của kích thước để phù hợp với yêu cầu của bản vẽ.
• Thêm Text: Sử dụng công cụ TEXT hoặc MTEXT để thêm chú thích hoặc mô tả vào bản vẽ. Bạn có thể điều chỉnh kích thước, kiểu chữ và định dạng của text để làm cho thông tin dễ đọc và hiểu.
• Định Vị Text và Kích Thước: Sử dụng các công cụ điều chỉnh vị trí để đảm bảo rằng text và kích thước không che lấp hoặc gây nhầm lẫn với các phần khác của bản vẽ.

Việc chú trọng đến việc xử lý kích thước và text không chỉ giúp tăng cường độ chính xác của bản vẽ mà còn góp phần vào việc truyền đạt thông tin một cách hiệu quả và chuyên nghiệp.

Việc sử dụng các phím tắt trong AutoCAD không chỉ giúp tăng tốc độ làm việc mà còn giúp quá trình thiết kế trở nên linh hoạt hơn. Dưới đây là một số phím tắt thông dụng và mẹo hiệu quả khi làm việc với AutoCAD:

• L cho lệnh Line (Vẽ đường thẳng).
• C cho lệnh Circle (Vẽ đường tròn).
• REC cho lệnh Rectangle (Vẽ hình chữ nhật).
• PL cho lệnh Polyline (Vẽ đa điểm).
• TR cho lệnh Trim (Cắt bỏ phần không cần thiết của đối tượng).
• CO cho lệnh Copy (Sao chép đối tượng).
• M cho lệnh Move (Di chuyển đối tượng).

Mẹo khi sử dụng AutoCAD:

• Sử dụng các lệnh OSNAP để tăng độ chính xác trong việc vẽ và chỉnh sửa đối tượng.
• Tận dụng chức năng Quick Access Toolbar để truy cập nhanh đến các công cụ và lệnh thường dùng.
• Sử dụng công cụ GRID để có cái nhìn rõ ràng hơn về không gian làm việc và đối tượng.
• Thường xuyên lưu bản vẽ để tránh mất dữ liệu do sự cố bất ngờ.

Việc nắm vững các phím tắt và áp dụng các mẹo sử dụng hiệu quả sẽ giúp bạn nâng cao khả năng làm việc với AutoCAD, từ đó tạo ra các bản vẽ chất lượng cao một cách nhanh chóng và hiệu quả.

AutoCAD cung cấp khả năng tạo và chỉnh sửa mô hình 3D mạnh mẽ, giúp người dùng có thể thể hiện ý tưởng của mình một cách sinh động và chính xác. Dưới đây là những bước cơ bản để bắt đầu làm việc với các bản vẽ 3D trong AutoCAD:

• Chuyển sang Chế Độ 3D: Sử dụng lệnh 3DWORKSPACE để chuyển giao diện từ 2D sang 3D, cung cấp cho bạn các công cụ và lệnh cần thiết cho việc thiết kế 3D.
• Tạo Hình Khối Cơ Bản: Sử dụng các lệnh như BOX (tạo hộp), CYLINDER (tạo hình trụ), và SPHERE (tạo hình cầu) để tạo ra các hình khối cơ bản.
• Chỉnh Sửa Mô Hình 3D: Sử dụng các lệnh như EXTRUDE (kéo dài hình 2D thành 3D), REVOLVE (tạo hình 3D bằng cách quay hình 2D quanh trục), và SUBTRACT (trừ các phần thừa trong mô hình).
• Xem và Điều Chỉnh Góc Nhìn: Sử dụng các công cụ như ORBIT để xoay mô hình và xem từ nhiều góc độ khác nhau, giúp hiểu rõ hơn về cấu trúc 3D.

Bạn cũng nên làm quen với việc sử dụng các lệnh RENDER để tạo hình ảnh 3D chất lượng cao, giúp thể hiện mô hình của mình một cách chuyên nghiệp và sinh động hơn.

Việc chia sẻ và xuất bản vẽ là một phần quan trọng trong quá trình làm việc với AutoCAD, giúp bạn có thể chia sẻ tác phẩm của mình với đồng nghiệp hoặc khách hàng. Dưới đây là cách thức để thực hiện:

• Xuất Bản Vẽ dưới Dạng PDF: Sử dụng lệnh PLOT hoặc EXPORTPDF để chuyển đổi bản vẽ của bạn thành định dạng PDF. Điều này giúp dễ dàng chia sẻ và in ấn bản vẽ mà không lo bị thay đổi định dạng.
• Chia Sẻ File DWG: Định dạng DWG là định dạng phổ biến nhất trong AutoCAD. Bạn có thể chia sẻ trực tiếp file DWG với người khác để họ có thể xem và chỉnh sửa trên AutoCAD.
• Sử Dụng AutoCAD Web và Mobile App: AutoCAD cung cấp ứng dụng web và mobile cho phép bạn truy cập và chia sẻ bản vẽ mọi lúc mọi nơi.
• Lưu Ý Khi Chia Sẻ: Khi chia sẻ bản vẽ, hãy chắc chắn rằng tất cả các phụ thuộc như font chữ và block đã được nhúng hoặc chuyển đổi đúng cách để người nhận có thể xem đầy đủ nội dung.

Chia sẻ và xuất bản vẽ một cách hiệu quả sẽ giúp cải thiện sự hợp tác và giao tiếp trong các dự án, đồng thời đảm bảo tính chính xác và chuyên nghiệp của các tài liệu kỹ thuật.

Qua hướng dẫn này, hi vọng bạn đã có cái nhìn tổng quan và sẵn sàng bắt tay vào khám phá thế giới AutoCAD. Hãy bắt đầu hành trình sáng tạo của bạn, biến ý tưởng thành hiện thực với những bản vẽ chuyên nghiệp và ấn tượng!
