Hướng Dẫn Từng Bước Vẽ AutoCAD Cơ Bản - Bí Quyết và Mẹo Vặt Cho Người Mới

Dưới đây là các bước cơ bản để vẽ hình trên Autocad:

1. Xác định hình dạng bạn muốn vẽ, ví dụ: hình tròn, hình vuông, hình chữ nhật,...
2. Mở chương trình Autocad trên máy tính của bạn.
3. Tạo một bản vẽ mới bằng cách chọn File -> New.
4. Chọn lệnh vẽ tương ứng với hình bạn muốn vẽ, ví dụ: Lệnh Circle cho hình tròn, Lệnh Rectangle cho hình chữ nhật,...
5. Nhập các thông số cần thiết như tọa độ, kích thước để vẽ hình.
6. Kết thúc quá trình vẽ và lưu bản vẽ của bạn.

AutoCAD, phần mềm thiết kế kỹ thuật chuyên nghiệp, cung cấp một giao diện người dùng trực quan và dễ tiếp cận. Để bắt đầu, hãy làm quen với cửa sổ chính của AutoCAD, bao gồm các thanh công cụ, thanh trạng thái và khu vực làm việc.

1. Khởi động AutoCAD: Mở AutoCAD từ desktop hoặc thanh tác vụ.
2. Chọn Template: Khi tạo bản vẽ mới, chọn một template phù hợp với loại dự án của bạn.
3. Thiết lập Đơn vị và Tỉ lệ: Truy cập vào \"Units\" trong thanh công cụ \"Manage\" để thiết lập đơn vị (ví dụ: mm, cm, inch) và tỷ lệ.
4. Tùy Chỉnh Thanh Công Cụ: Cài đặt và tùy chỉnh thanh công cụ theo nhu cầu sử dụng, bao gồm thêm hoặc loại bỏ các lệnh thường dùng.
5. Hiển Thị Lưới và Trục Tọa Độ: Kích hoạt chức năng hiển thị lưới và trục tọa độ để dễ dàng định vị và vẽ.
6. Lưu và Mở Bản Vẽ: Học cách lưu và mở file bản vẽ, đảm bảo công việc của bạn được lưu trữ an toàn.

Làm chủ giao diện và các cài đặt ban đầu là bước đầu tiên quan trọng để bạn có thể vẽ nhanh chóng và chính xác trong AutoCAD.

Trong AutoCAD, việc hiểu và sử dụng các lệnh vẽ cơ bản là yếu tố quan trọng giúp bạn nâng cao kỹ năng thiết kế. Dưới đây là một số lệnh cơ bản mà người mới bắt đầu cần nắm vững:

• Line (L): Lệnh để vẽ đường thẳng. Bạn chỉ cần chọn điểm bắt đầu và điểm kết thúc trên màn hình làm việc.
• Circle (C): Dùng để vẽ hình tròn. Bạn nhập tâm và bán kính để tạo hình tròn.
• Rectangle (REC): Lệnh này giúp vẽ hình chữ nhật. Chọn điểm góc và kéo đến kích thước mong muốn.
• Polyline (PL): Được sử dụng để vẽ một chuỗi các đoạn thẳng và/hoặc cung liên tục.
• Arc (A): Vẽ cung tròn dựa trên ba điểm: điểm bắt đầu, điểm giữa cung, và điểm kết thúc.
• Ellipse (EL): Lệnh vẽ hình elip, yêu cầu nhập điểm tâm và hai điểm định hình elip.

Ngoài ra, việc hiểu biết về các lệnh sửa đổi như Move, Copy, Rotate, Scale, Trim, và Extend cũng vô cùng quan trọng để chỉnh sửa bản vẽ một cách linh hoạt và chính xác.

Vẽ hình 2D trong AutoCAD là bước cơ bản giúp bạn làm quen với các công cụ và lệnh vẽ. Dưới đây là một số bước đơn giản để thực hành vẽ hình 2D:

1. Bắt đầu với một bản vẽ mới: Mở AutoCAD và chọn template phù hợp hoặc bắt đầu với một bản vẽ trắng.
2. Thiết lập đơn vị và tỉ lệ: Điều chỉnh các thông số trong \"Units\" để phù hợp với loại hình vẽ của bạn.
3. Vẽ đường thẳng (Line): Sử dụng lệnh \"L\" để tạo các đường thẳng, chọn điểm bắt đầu và kết thúc.
4. Vẽ hình tròn (Circle): Dùng lệnh \"C\", chọn tâm và nhập bán kính để vẽ hình tròn.
5. Vẽ hình chữ nhật (Rectangle): Với lệnh \"REC\", chọn điểm góc và kéo đến kích thước mong muốn.
6. Sử dụng lệnh Trim và Extend: Để chỉnh sửa các đối tượng đã vẽ, như cắt bỏ phần không cần thiết hoặc mở rộng đối tượng.
7. Lưu bản vẽ: Sau khi hoàn thành, lưu bản vẽ của bạn để sử dụng sau này.

Hãy thực hành thường xuyên để nâng cao kỹ năng vẽ và hiểu biết về AutoCAD. Mỗi bước đều quan trọng trong quá trình học vẽ.

AutoCAD cung cấp nhiều công cụ chỉnh sửa và hiệu chỉnh để tối ưu hóa bản vẽ của bạn. Dưới đây là hướng dẫn sử dụng một số công cụ cơ bản:

• Move (M): Dùng để di chuyển đối tượng từ vị trí này sang vị trí khác.
• Copy (CO): Sao chép đối tượng từ vị trí gốc đến vị trí mới mà không thay đổi đối tượng gốc.
• Rotate (RO): Xoay đối tượng xung quanh một điểm trục cố định.
• Scale (SC): Thay đổi kích thước của đối tượng mà không làm thay đổi tỷ lệ.
• Trim (TR): Cắt bỏ phần không cần thiết của đối tượng.
• Extend (EX): Kéo dài đối tượng đến gặp một đối tượng khác.
• Mirror (MI): Tạo một bản sao đối xứng của đối tượng qua một trục.
• Offset (O): Tạo một bản sao song song của đường hoặc hình dạng đã chọn.
• Fillet (F): Tạo một cạnh bo tròn giữa hai đường hoặc cạnh.
• Chamfer (CHA): Tạo một góc cắt nghiêng giữa hai đường hoặc cạnh.

Nắm vững các công cụ chỉnh sửa và hiệu chỉnh này sẽ giúp bạn làm việc nhanh chóng và chính xác hơn trong AutoCAD.

Trong AutoCAD, việc sử dụng Block và Layer giúp tăng hiệu quả và tổ chức bản vẽ một cách khoa học. Dưới đây là hướng dẫn chi tiết:

• Tạo Block:
• Chọn các đối tượng bạn muốn tạo thành Block.
• Sử dụng lệnh \"BLOCK\" hoặc truy cập vào Insert > Block Definition.
• Đặt tên cho Block và xác định điểm chèn.
• Lưu và sử dụng Block trong các bản vẽ khác.
• Sử dụng Layer:
• Mở bảng quản lý Layer (Layer Properties).
• Tạo Layer mới và đặt tên cho Layer đó.
• Gán màu sắc, kiểu nét và độ dày cho Layer.
• Chuyển đối tượng sang Layer tương ứng để phân loại và quản lý.

Việc hiểu rõ cách tạo và quản lý Block cũng như Layer sẽ giúp bạn làm việc hiệu quả hơn trong AutoCAD, từ việc tái sử dụng các thành phần đến tổ chức bản vẽ một cách rõ ràng và khoa học.

Text và Dimension là hai yếu tố quan trọng trong bản vẽ AutoCAD, giúp cung cấp thông tin chi tiết và đo lường chính xác các đối tượng. Dưới đây là cách áp dụng chúng:

• Thêm Text:
• Sử dụng lệnh \"TEXT\" hoặc \"MTEXT\" để tạo văn bản.
• Chọn vị trí và gõ nội dung text.
• Điều chỉnh kích thước, font chữ và căn lề nếu cần.
• Tạo Dimension:
• Sử dụng lệnh \"DIM\" để tạo kích thước.
• Chọn đối tượng cần đo kích thước.
• Điều chỉnh vị trí hiển thị và kiểu dáng của Dimension.

Việc sử dụng hiệu quả Text và Dimension không chỉ giúp bản vẽ của bạn dễ hiểu mà còn tăng cường tính chính xác và chuyên nghiệp.

Vẽ hiệu quả trong AutoCAD không chỉ dựa vào kỹ năng mà còn dựa vào việc áp dụng các tips và thủ thuật. Dưới đây là một số mẹo giúp bạn cải thiện tốc độ và chất lượng công việc:

• Sử dụng Phím Tắt: Hãy tận dụng phím tắt để tiết kiệm thời gian. Ví dụ: \"L\" cho Line, \"C\" cho Circle.
• Lập Trình Macro: Tự động hóa các tác vụ lặp lại với Macro để tăng hiệu quả công việc.
• Sử dụng Layer Hiệu Quả: Phân chia các phần của bản vẽ vào các Layer khác nhau để dễ dàng quản lý và chỉnh sửa.
• Tối Ưu Hóa Workspace: Tùy chỉnh giao diện làm việc phù hợp với phong cách làm việc của bạn.
• Sử Dụng Chức Năng Snap và Grid: Để đạt được độ chính xác cao khi vẽ và định vị.
• Quản Lý Block Hiệu Quả: Tái sử dụng các phần tử thiết kế thường gặp bằng cách tạo và quản lý Block.
• Chú Ý Đến Scale và Unit: Luôn kiểm tra đơn vị và tỷ lệ trước khi bắt đầu bản vẽ để đảm bảo độ chính xác.

Áp dụng những tips này sẽ giúp bạn nâng cao khả năng làm việc với AutoCAD, từ đó tạo ra những bản vẽ chính xác và chuyên nghiệp hơn.

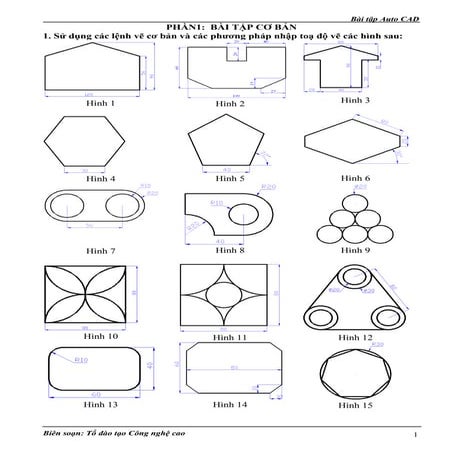

Để nâng cao kỹ năng vẽ và hiểu biết về AutoCAD, thực hành là không thể thiếu. Dưới đây là một số bài tập thực hành mà bạn có thể thử:

• Vẽ Hình 2D Cơ Bản: Bắt đầu với việc vẽ các hình học đơn giản như hình vuông, hình tròn, và hình chữ nhật.
• Bài Tập Vẽ Kỹ Thuật: Thử vẽ các chi tiết kỹ thuật như bản lề cửa, khung cửa sổ, hoặc các phần tử cơ khí đơn giản.
• Thực Hành Vẽ Các Loại Mặt Bằng: Luyện tập vẽ mặt bằng kiến trúc hoặc mặt bằng điện.
• Tạo và Quản Lý Block: Tạo các Block cho các đối tượng thường xuyên sử dụng và thực hành quản lý chúng.
• Áp Dụng Layer và Text: Thực hành sử dụng Layer và thêm text vào bản vẽ để mô tả chi tiết.

Bằng cách thực hành những bài tập này, bạn sẽ dần trở nên thuần thục trong việc sử dụng AutoCAD, từ đó có thể tạo ra những bản vẽ chất lượng và chuyên nghiệp.

Với sự hiểu biết cơ bản về AutoCAD từ giao diện, lệnh vẽ, chỉnh sửa, đến việc sử dụng block và layer, bạn đã sẵn sàng tạo ra những bản vẽ chính xác và chuyên nghiệp. Hãy tiếp tục thực hành và khám phá, AutoCAD sẽ mở ra một thế giới thiết kế đầy sáng tạo và hiệu quả!
