Lệnh Offset trong CAD: Bí quyết tạo đối tượng song song hoàn hảo

Lệnh Offset trong CAD được sử dụng để sao chép hoặc tạo ra một bản sao của đối tượng ban đầu với một khoảng cách xác định từ đối tượng gốc. Quá trình này giúp người sử dụng dễ dàng tạo ra các bản sao song song, có cùng kích thước và hình dạng với đối tượng ban đầu mà không cần phải vẽ lại từ đầu.

Các bước sử dụng lệnh Offset trong CAD bao gồm:

1. Mở chương trình CAD và mở file hoặc bắt đầu vẽ đối tượng cần thao tác.

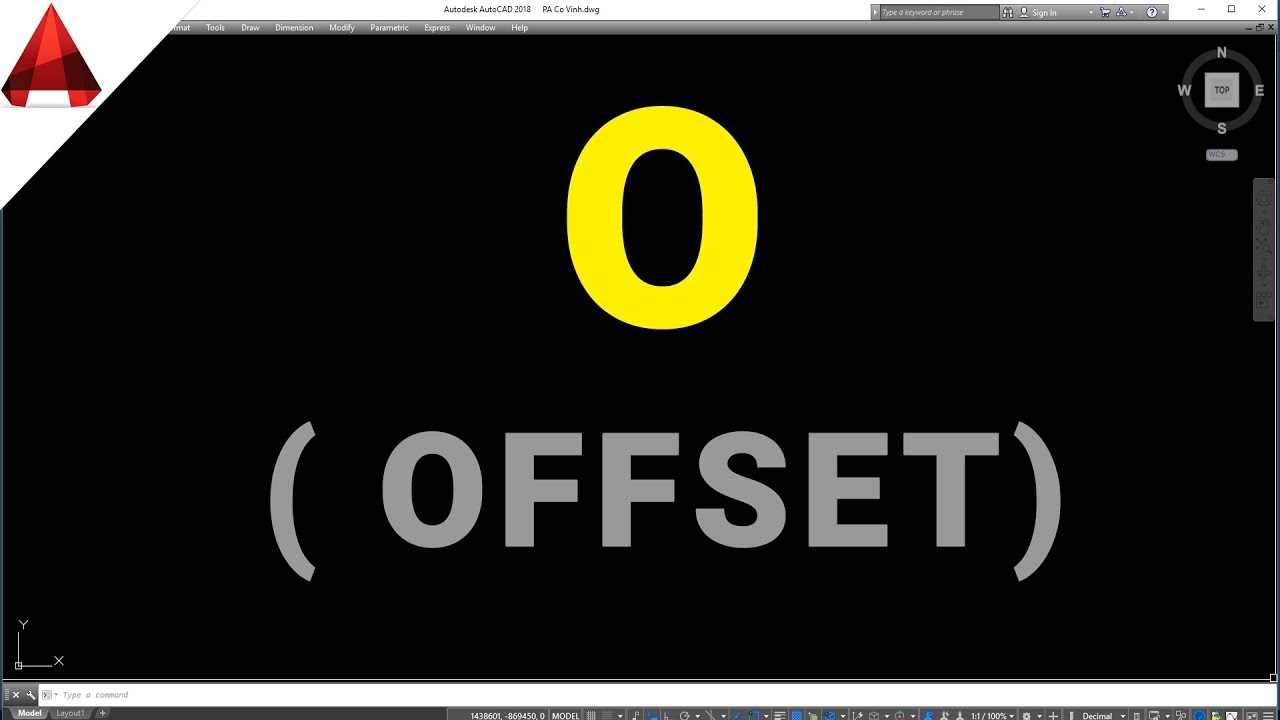

2. Gõ lệnh \"O\" hoặc tìm và chọn lệnh \"Offset\" trên thanh công cụ hoặc dòng lệnh Command.
3. Nhập khoảng cách mong muốn giữa đối tượng gốc và bản sao mới.
4. Chọn đối tượng gốc cần sao chép bằng cách click vào đối tượng đó.
5. Chọn hướng của bản sao (bên trái hoặc bên phải của đối tượng gốc).
6. Đợi và xác nhận vị trí mới của bản sao.

Lệnh Offset trong CAD là một công cụ mạnh mẽ cho phép người dùng tạo ra bản sao song song của một đối tượng tại một khoảng cách xác định. Điều này hữu ích trong việc vẽ đường viền, tạo các lớp đối tượng, và nhiều ứng dụng khác trong thiết kế kỹ thuật và đồ họa.

1. Chọn Lệnh Offset: Truy cập lệnh Offset từ thanh công cụ hoặc sử dụng lệnh gõ trực tiếp từ bàn phím.
2. Xác định Đối Tượng Gốc: Chọn đối tượng bạn muốn tạo bản sao song song.
3. Thiết lập Khoảng Cách: Nhập khoảng cách bạn muốn đối tượng mới cách đối tượng gốc.
4. Chọn Hướng Offset: Xác định hướng cho bản sao mới, có thể là bên trong hoặc bên ngoài đối tượng gốc.
5. Hoàn Tất: Sau khi xác định tất cả các thông số, nhấn Enter để hoàn tất quá trình tạo đối tượng song song.

Ứng dụng của lệnh Offset không chỉ giới hạn ở việc tạo đối tượng song song mà còn mở rộng trong việc tạo đường biên cho các phần tử thiết kế, tạo kích thước đệm cho đối tượng, và nhiều hơn nữa. Nó đặc biệt hữu ích trong các ngành như kiến trúc, kỹ thuật cơ khí, thiết kế sản phẩm và thiết kế đồ họa.

1. Mở lệnh Offset: Trong môi trường làm việc CAD của bạn, truy cập lệnh Offset thông qua thanh công cụ hoặc bằng cách nhập \"Offset\" vào dòng lệnh.
2. Chọn đối tượng: Kích chuột vào đối tượng mà bạn muốn tạo bản sao song song. Đối tượng này có thể là đường thẳng, đường cong, hình chữ nhật, vòng tròn, hoặc hình dạng phức tạp khác.
3. Thiết lập khoảng cách Offset: Nhập giá trị khoảng cách mà bạn muốn đối tượng mới cách đối tượng gốc. Khoảng cách này có thể được nhập trực tiếp qua bàn phím hoặc điều chỉnh thông qua giao diện đồ họa.
4. Xác định hướng Offset: Sau khi nhập khoảng cách, hãy chỉ định hướng của đối tượng mới bằng cách di chuyển con trỏ chuột và kích chuột để xác nhận. Hướng có thể là bên trong hoặc bên ngoài tùy thuộc vào đối tượng gốc.
5. Hoàn thành lệnh: Kiểm tra lại đối tượng mới được tạo và nếu mọi thứ đều đúng, nhấn Enter hoặc kích vào nút \"Hoàn thành\" để áp dụng lệnh Offset. Đối tượng mới sẽ được tạo ra với cùng thuộc tính nhưng cách đối tượng gốc một khoảng cách đã xác định.

Lưu ý: Quá trình sử dụng lệnh Offset có thể khác nhau tùy thuộc vào phiên bản và phần mềm CAD bạn đang sử dụng, nhưng các bước cơ bản thường giữ nguyên. Đừng quên lưu công việc của mình sau khi hoàn tất để tránh mất dữ liệu.

Lệnh Offset trong CAD cung cấp nhiều tùy chọn và tham số cho phép người dùng tinh chỉnh bản sao song song theo nhu cầu cụ thể. Dưới đây là một số tùy chọn và tham số quan trọng bạn cần biết:

• Khoảng Cách: Đây là tham số quan trọng nhất trong lệnh Offset, cho phép bạn xác định khoảng cách giữa đối tượng gốc và bản sao. Khoảng cách có thể được xác định bằng cách nhập giá trị cụ thể.
• Hướng Offset: Bạn có thể chọn hướng cho bản sao mới là bên trong hoặc bên ngoài so với đối tượng gốc. Hướng này thường được xác định bằng cách di chuyển con trỏ chuột khi sử dụng lệnh.
• Đơn vị đo: Các phần mềm CAD cho phép bạn chọn đơn vị đo lường (như mm, cm, inch) cho khoảng cách Offset, tùy thuộc vào yêu cầu cụ thể của dự án.
• Tự động làm tròn: Một số phiên bản CAD cung cấp tùy chọn tự động làm tròn các góc khi thực hiện lệnh Offset trên các đối tượng có góc cạnh, giúp tạo ra các bản sao mượt mà hơn.
• Chế độ Múi: Cho phép bạn tạo nhiều bản sao song song cùng một lúc với cùng một khoảng cách, tiết kiệm thời gian và công sức khi làm việc với nhiều đối tượng.

Việc hiểu rõ và sử dụng linh hoạt các tùy chọn và tham số trong lệnh Offset sẽ giúp tối ưu hóa quy trình làm việc của bạn, đồng thời tăng cường độ chính xác và hiệu quả trong các dự án CAD.

• Chính xác khoảng cách: Khi sử dụng lệnh Offset, hãy đảm bảo rằng khoảng cách bạn nhập là chính xác. Sai số nhỏ cũng có thể gây ra sự chênh lệch lớn trong kết quả cuối cùng.
• Chọn đối tượng phù hợp: Lệnh Offset không phải lúc nào cũng hoạt động hiệu quả với mọi loại đối tượng. Hãy chắc chắn rằng đối tượng bạn chọn phù hợp để tạo bản sao song song.
• Hiểu rõ hướng Offset: Việc xác định hướng Offset là bên trong hay bên ngoài đối tượng gốc có thể ảnh hưởng đến kết quả. Hãy cân nhắc kỹ lưỡng trước khi quyết định.
• Kiểm tra đối tượng sau khi Offset: Sau khi áp dụng lệnh Offset, hãy kiểm tra kỹ lưỡng đối tượng mới để đảm bảo nó đáp ứng yêu cầu của dự án.
• Tránh tạo quá nhiều bản sao: Việc tạo quá nhiều bản sao song song có thể làm rối file CAD và tăng kích thước file. Sử dụng lệnh Offset một cách tiết kiệm và có chọn lọc.
• Sử dụng Layer phù hợp: Khi tạo bản sao song song, hãy đặt chúng vào Layer phù hợp để dễ dàng quản lý và chỉnh sửa sau này.

Sử dụng lệnh Offset một cách thông minh và cẩn thận sẽ giúp tối ưu hóa quy trình làm việc của bạn và tạo ra các sản phẩm CAD chất lượng cao.

• Thiết kế kiến trúc: Trong thiết kế kiến trúc, lệnh Offset thường được sử dụng để tạo các bức tường đôi có khoảng cách chính xác giữa chúng, hoặc để xác định đường viền và khu vực chức năng bên trong một công trình.
• Thiết kế cơ khí: Trong lĩnh vực cơ khí, lệnh này giúp tạo ra các phần tử có kích thước đệm như rãnh, lỗ khoan, và các phần tử đối xứng khác trong các bộ phận máy móc.
• Thiết kế đường ống và mạng lưới: Lệnh Offset giúp dễ dàng tạo ra các đường đường ống song song hoặc mạng lưới điện, nước chính xác, cung cấp khả năng quản lý và bố trí hệ thống một cách hiệu quả.
• Thiết kế nội thất: Trong thiết kế nội thất, lệnh này có thể được sử dụng để tạo ra các kệ sách, tủ, hoặc bất kỳ đồ nội thất nào có yêu cầu kích thước và khoảng cách chính xác giữa các bộ phận.
• Thiết kế đô thị và quy hoạch: Lệnh Offset cũng rất hữu ích trong việc quy hoạch đô thị, giúp thiết kế các vỉa hè, đường phố, và các khu vực công cộng với khoảng cách và kích thước chính xác.

Qua những ví dụ trên, có thể thấy lệnh Offset đóng một vai trò quan trọng trong việc tạo ra các đối tượng song song, giúp các nhà thiết kế CAD tối ưu hóa quy trình làm việc và tăng cường độ chính xác trong các dự án của mình.

• Sử dụng Snap và Grid: Kích hoạt chức năng Snap và Grid để đảm bảo độ chính xác khi xác định khoảng cách Offset, giúp các đối tượng được tạo ra một cách chính xác và đều đặn.
• Tối ưu hóa đối tượng gốc: Trước khi sử dụng lệnh Offset, hãy chắc chắn rằng đối tượng gốc không có lỗi hoặc vấn đề về hình dạng, điều này sẽ ảnh hưởng đến chất lượng của đối tượng mới.
• Kết hợp với lệnh Trim và Extend: Sử dụng kết hợp lệnh Offset với lệnh Trim và Extend để tạo ra các hình dạng phức tạp và tinh vi, đặc biệt hữu ích trong thiết kế chi tiết và chính xác.
• Lựa chọn khoảng cách động: Sử dụng chức năng khoảng cách động để điều chỉnh khoảng cách Offset một cách linh hoạt trong quá trình thiết kế, giúp tạo ra các biến thể của đối tượng một cách nhanh chóng.
• Sử dụng Macro và Script: Tự động hóa quy trình sử dụng lệnh Offset bằng cách viết Macro hoặc Script, tiết kiệm thời gian và công sức cho các tác vụ lặp đi lặp lại.

Nắm vững những mẹo và thủ thuật này sẽ giúp bạn khai thác hiệu quả hơn năng lực của lệnh Offset, đồng thời nâng cao chất lượng và tốc độ trong quá trình thiết kế CAD của mình.

• Lỗi đối tượng không hợp lệ: Đảm bảo rằng đối tượng bạn chọn cho lệnh Offset là đối tượng hợp lệ và không bị hỏng. Nếu gặp lỗi, hãy thử sửa chữa hoặc tái tạo đối tượng.
• Vấn đề về khoảng cách: Nếu lệnh Offset không hoạt động, hãy kiểm tra xem khoảng cách bạn nhập có quá nhỏ hoặc quá lớn so với kích thước của đối tượng gốc không. Điều chỉnh khoảng cách cho phù hợp.
• Lỗi hướng Offset: Khi hướng Offset không như mong đợi, hãy kiểm tra lại hướng di chuyển của con trỏ và đảm bảo rằng bạn đang chọn hướng đúng.
• Đối tượng phức tạp: Đối với các đối tượng có hình dạng phức tạp, lệnh Offset có thể không hoạt động chính xác. Trong trường hợp này, hãy thử phân chia đối tượng thành các phần đơn giản hơn và áp dụng lệnh cho từng phần.
• Sử dụng phiên bản CAD cũ: Các phiên bản cũ của phần mềm CAD có thể chưa tối ưu hóa lệnh Offset. Cân nhắc nâng cấp lên phiên bản mới hơn để khắc phục sự cố.

Việc hiểu rõ và áp dụng các giải pháp phù hợp có thể giúp bạn nhanh chóng khắc phục các sự cố và lỗi thường gặp khi sử dụng lệnh Offset trong CAD, đảm bảo quy trình làm việc mượt mà và hiệu quả.

• Lệnh Offset vs. Lệnh Copy: Lệnh Offset tạo ra một bản sao song song và giữ nguyên khoảng cách từ đối tượng gốc, trong khi lệnh Copy chỉ đơn giản là sao chép đối tượng mà không tạo khoảng cách cố định.
• Lệnh Offset vs. Lệnh Mirror: Lệnh Mirror tạo ra một bản sao đối xứng qua một trục hoặc điểm, không giống như Offset, nơi bản sao được tạo ra song song và cách đều đối tượng gốc.
• Lệnh Offset vs. Lệnh Array: Lệnh Array tạo ra nhiều bản sao của đối tượng theo một mô hình cụ thể, có thể là dọc theo một dòng, trong một mảng hình chữ nhật, hoặc theo một vòng tròn. Offset chỉ tạo một bản sao song song với khoảng cách xác định.
• Lệnh Offset vs. Lệnh Move: Lệnh Move di chuyển đối tượng từ vị trí này sang vị trí khác mà không tạo ra bản sao. Offset, mặt khác, giữ đối tượng gốc tại chỗ và tạo ra một bản sao ở vị trí mới.
• Lệnh Offset vs. Lệnh Scale: Lệnh Scale thay đổi kích thước của đối tượng mà không tạo ra bản sao. Lệnh Offset giữ nguyên kích thước của đối tượng gốc nhưng tạo ra một bản sao với khoảng cách xác định từ đối tượng đó.

So sánh này giúp làm rõ khả năng và sự khác biệt giữa lệnh Offset và các lệnh khác trong CAD, cho phép người dùng lựa chọn công cụ phù hợp nhất cho nhu cầu cụ thể của họ trong các dự án thiết kế.

• Xác định nhu cầu: Trước tiên, hãy xác định nhu cầu sử dụng lệnh Offset trong dự án của bạn, chẳng hạn như tạo đối tượng song song, viền, hoặc kênh rãnh.
• Thực hành: Luyện tập sử dụng lệnh Offset với các đối tượng đơn giản để nắm vững cách thức hoạt động và các tùy chọn có sẵn.
• Tích hợp vào bản vẽ: Bắt đầu tích hợp lệnh Offset vào quy trình làm việc của bạn bằng cách sử dụng nó trong các bản vẽ thực tế, từ dự án nhỏ đến lớn.
• Chú ý đến chi tiết: Khi áp dụng lệnh Offset, hãy chú ý đến khoảng cách và hướng để đảm bảo độ chính xác và tính thẩm mỹ của dự án.
• Khám phá ứng dụng: Thử nghiệm sử dụng lệnh Offset trong nhiều tình huống khác nhau, như thiết kế kiến trúc, cơ khí, và đường ống, để hiểu rõ hơn về tiềm năng của nó.
• Phối hợp với lệnh khác: Học cách kết hợp lệnh Offset với các lệnh khác như Trim, Extend, và Mirror để tối ưu hóa quy trình làm việc và tăng hiệu suất thiết kế.
• Rà soát và điều chỉnh: Sau khi sử dụng lệnh Offset, hãy rà soát kỹ lưỡng kết quả để đảm bảo không có sai sót và điều chỉnh nếu cần thiết.

Việc tích hợp lệnh Offset một cách có hiệu quả vào quy trình làm việc CAD sẽ không chỉ tăng cường độ chính xác và hiệu quả trong thiết kế mà còn mở ra nhiều khả năng sáng tạo mới.

• AutoCAD: Là phần mềm thiết kế và đồ họa hàng đầu được sử dụng rộng rãi trong nhiều ngành công nghiệp, cung cấp lệnh Offset mạnh mẽ và linh hoạt cho nhiều ứng dụng.
• SketchUp: Mặc dù được biết đến nhiều nhất với khả năng mô hình hóa 3D, SketchUp cũng cung cấp các công cụ cho việc tạo và chỉnh sửa đối tượng 2D, bao gồm cả lệnh Offset.
• Revit: Phần mềm này chuyên về mô hình thông tin xây dựng (BIM) và cung cấp các công cụ mạnh mẽ cho thiết kế kiến trúc, bao gồm cả lệnh Offset cho việc tạo các phần tử kiến trúc.
• SolidWorks: Trong lĩnh vực thiết kế cơ khí, SolidWorks cung cấp các công cụ CAD mạnh mẽ, bao gồm lệnh Offset cho việc tạo các bộ phận và lắp ráp chính xác.
• Rhino: Đối với thiết kế phức tạp và mô hình hóa 3D, Rhino là một công cụ tuyệt vời, hỗ trợ lệnh Offset trong cả môi trường 2D và 3D.
• Plugins và Add-ons: Có nhiều plugins và add-ons có sẵn cho các phần mềm CAD khác nhau, chẳng hạn như Grasshopper cho Rhino, cung cấp khả năng tùy chỉnh và tự động hóa nâng cao cho lệnh Offset.
• Học liệu và Tutorials: Sử dụng các nguồn học liệu và tutorials trực tuyến để nâng cao kỹ năng sử dụng lệnh Offset và khám phá các mẹo và thủ thuật mới.

Sử dụng kết hợp phần mềm CAD phù hợp cùng với các công cụ bổ trợ và nguồn học liệu chất lượng có thể giúp bạn khai thác tối đa lệnh Offset và áp dụng nó một cách hiệu quả trong các dự án thiết kế của mình.

Qua bài viết, lệnh Offset trong CAD không chỉ là công cụ thiết kế đơn thuần mà còn mở ra vô số khả năng sáng tạo và tối ưu hóa trong mọi dự án. Hãy khám phá và áp dụng để nâng cao giá trị công việc của bạn.
