Hướng Dẫn Sử Dụng AutoCAD 2007: Từ Cơ Bản Đến Nâng Cao Cho Mọi Người Dùng

Qua kết quả tìm kiếm và sự hiểu biết của tôi, hướng dẫn sử dụng AutoCAD 2007 có thể được chia thành 3 phần chính:

1. Lệnh Chamfer và các lệnh cơ bản khác trên Dash board
2. Phần mềm soạn thảo bản vẽ kỹ thuật 2D và 3D
3. Thiết lập giao diện và cấu hình cho AutoCAD 2007

Quá trình cài đặt và cấu hình AutoCAD 2007 là bước đầu tiên quan trọng để bạn có thể bắt đầu sử dụng phần mềm này một cách hiệu quả. Dưới đây là các bước chi tiết giúp bạn thực hiện quá trình này một cách suôn sẻ.

1. Chuẩn bị trước khi cài đặt:
2. Đảm bảo máy tính của bạn đáp ứng các yêu cầu hệ thống tối thiểu của AutoCAD 2007.
3. Lưu trữ mọi dữ liệu quan trọng và đóng tất cả các ứng dụng đang chạy.
4. Chạy bộ cài đặt:
5. Chèn đĩa CD cài đặt AutoCAD 2007 vào ổ đĩa và chạy tệp setup.exe. Nếu bạn tải phần mềm từ internet, hãy mở tệp tải về và chạy nó.
6. Chọn loại cài đặt:
7. Bạn sẽ được lựa chọn giữa cài đặt \"Typical\" (Tiêu chuẩn) và \"Custom\" (Tùy chỉnh). Nếu bạn mới làm quen, hãy chọn \"Typical\".
8. Đọc và chấp nhận thỏa thuận cấp phép:
9. Đọc kỹ và chấp nhận thỏa thuận cấp phép để tiếp tục.
10. Chọn thư mục cài đặt:
11. Bạn có thể chọn thư mục mặc định hoặc chọn một thư mục khác tùy ý.
12. Hoàn tất quá trình cài đặt:
13. Theo dõi quá trình cài đặt và chờ đợi cho đến khi nó hoàn tất. Sau đó, khởi động lại máy tính nếu được yêu cầu.
14. Cấu hình cài đặt ban đầu:
15. Khi bạn khởi động AutoCAD 2007 lần đầu tiên, bạn sẽ được hướng dẫn qua các bước cấu hình cài đặt ban đầu như chọn hệ đơn vị, thiết lập không gian làm việc, và tùy chỉnh giao diện.

Với những bước trên, bạn đã sẵn sàng bắt đầu hành trình sử dụng AutoCAD 2007 để tạo ra các thiết kế đồ họa chuyên nghiệp.

Giao diện người dùng của AutoCAD 2007 được thiết kế để tối ưu hóa hiệu quả công việc và cung cấp trải nghiệm người dùng linh hoạt và dễ dàng tùy chỉnh. Dưới đây là một số thành phần chính của giao diện AutoCAD 2007 và cách sử dụng chúng:

• Thanh Công Cụ Truy Cập Nhanh: Chứa các lệnh thường xuyên sử dụng như lưu, in, hoàn tác, và làm lại.
• Thanh Trạng Thái: Hiển thị thông tin về trạng thái hiện tại của bản vẽ, bao gồm chế độ lưới, chế độ snap, và các chế độ hỗ trợ vẽ khác.
• Bảng Điều Khiển Công Cụ: Tổ chức các công cụ và lệnh theo nhóm chức năng như vẽ, chỉnh sửa, annotation, và layout.
• Khung Vẽ: Khu vực trung tâm nơi bản vẽ được hiển thị và chỉnh sửa.
• Thanh Lệnh: Cho phép nhập lệnh bằng văn bản và hiển thị thông báo hệ thống.

Bên cạnh đó, AutoCAD 2007 còn cung cấp khả năng tùy chỉnh giao diện thông qua việc sắp xếp lại vị trí các thanh công cụ, bảng điều khiển công cụ và các phần tử giao diện khác theo sở thích cá nhân. Điều này giúp tối ưu hóa không gian làm việc và cải thiện hiệu suất công việc của người dùng.

1. Để tùy chỉnh giao diện, người dùng có thể click chuột phải lên bất kỳ thanh công cụ hoặc bảng điều khiển nào và chọn \"Tùy chỉnh\".
2. Sau đó, có thể kéo và thả các công cụ hoặc bảng điều khiển đến vị trí mới trên màn hình.
3. Người dùng cũng có thể tạo các bộ công cụ tùy chỉnh để truy cập nhanh các lệnh sử dụng thường xuyên.

Ngoài ra, AutoCAD 2007 còn hỗ trợ các phím tắt và macro để tăng tốc quy trình làm việc, giúp người dùng thực hiện các lệnh một cách nhanh chóng mà không cần sử dụng chuột hoặc menu.

AutoCAD 2007 cung cấp một loạt các lệnh mạnh mẽ giúp người dùng thiết kế và chỉnh sửa các bản vẽ kỹ thuật một cách hiệu quả. Dưới đây là một số lệnh cơ bản mà bất kỳ người mới bắt đầu nào cũng cần nắm vững:

• LINE (L): Lệnh này dùng để vẽ các đoạn thẳng. Người dùng chỉ cần chọn điểm bắt đầu và điểm kết thúc để tạo ra một đoạn thẳng.
• CIRCLE (C): Dùng để tạo ra một đường tròn bằng cách xác định tâm và bán kính.
• RECTANGLE (REC): Lệnh này cho phép vẽ một hình chữ nhật bằng cách xác định hai điểm đối diện.
• ARC (A): Dùng để vẽ một cung bằng cách xác định ba điểm: điểm bắt đầu, điểm kết thúc và một điểm trên cung.
• POLYLINE (PL): Lệnh này cho phép tạo ra một đường gấp khúc gồm nhiều đoạn thẳng và/hoặc cung.

Bên cạnh những lệnh vẽ cơ bản, AutoCAD 2007 còn cung cấp các lệnh chỉnh sửa để tinh chỉnh các đối tượng trong bản vẽ:

• MOVE (M): Dùng để di chuyển các đối tượng đã chọn đến vị trí mới.
• COPY (CO): Sao chép và dán một hoặc nhiều đối tượng đã chọn đến vị trí mới.
• ROTATE (RO): Quay các đối tượng đã chọn quanh một điểm cố định.
• SCALE (SC): Thay đổi kích thước của các đối tượng đã chọn.
• TRIM (TR): Cắt bỏ phần của một hoặc nhiều đối tượng để chúng giao nhau hoặc kết thúc tại một điểm chọn.

Làm việc hiệu quả trong AutoCAD 2007 không chỉ là biết một loạt các lệnh mà còn biết cách sử dụng chúng một cách linh hoạt và sáng tạo trong các dự án thiết kế của mình.

Trong AutoCAD 2007, việc vẽ và sửa đổi đối tượng là những kỹ năng cơ bản mà người dùng cần nắm vững để tạo ra các bản vẽ kỹ thuật chính xác và chi tiết. Dưới đây là hướng dẫn từng bước để vẽ và chỉnh sửa các đối tượng trong AutoCAD 2007:

1. Khởi tạo đối tượng: Sử dụng các lệnh như LINE, CIRCLE, RECTANGLE để tạo ra các hình dạng cơ bản. Ví dụ, để vẽ một đường thẳng, bạn nhập lệnh \"LINE\" vào thanh lệnh, sau đó chọn điểm bắt đầu và điểm kết thúc trên khung vẽ.
2. Chỉnh sửa đối tượng: Sau khi đối tượng đã được tạo, bạn có thể sử dụng các lệnh như MOVE, COPY, ROTATE, SCALE để chỉnh sửa. Ví dụ, để di chuyển một đối tượng, sử dụng lệnh \"MOVE\", chọn đối tượng cần di chuyển và xác định vị trí mới.
3. Sử dụng các công cụ vẽ phức tạp: Ngoài các hình dạng cơ bản, AutoCAD 2007 cũng cung cấp các công cụ để tạo ra các đối tượng phức tạp hơn như POLYLINE, SPLINE và HATCH. Ví dụ, POLYLINE cho phép bạn tạo ra một đường gấp khúc liên tục từ nhiều đoạn thẳng và cung.
4. Áp dụng các hiệu chỉnh: Sử dụng lệnh TRIM và EXTEND để chỉnh sửa các đối tượng cho phù hợp với thiết kế. TRIM dùng để cắt bỏ phần không cần thiết của đối tượng, trong khi EXTEND giúp kéo dài đối tượng đến một điểm giao nhau xác định.
5. Làm việc với lớp (Layer): Quản lý các đối tượng trên các lớp khác nhau để dễ dàng kiểm soát và chỉnh sửa bản vẽ. Bạn có thể sử dụng lệnh LAYER để tạo mới, thay đổi hoặc xóa các lớp.

Tận dụng các công cụ và lệnh sẵn có trong AutoCAD 2007 giúp tối ưu hóa quy trình thiết kế, từ đơn giản đến phức tạp, và nâng cao chất lượng tổng thể của bản vẽ kỹ thuật.

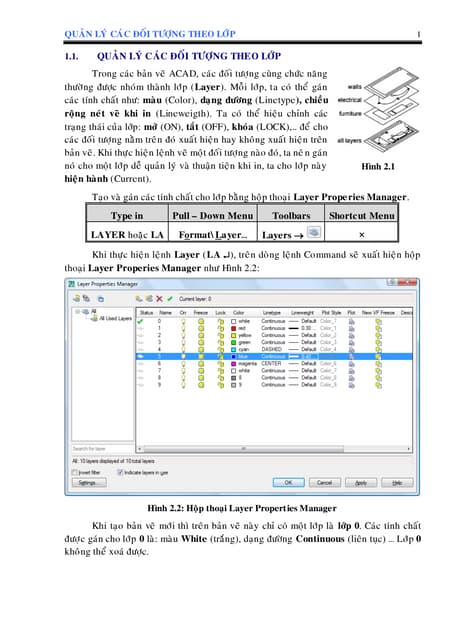

Lớp (Layer) trong AutoCAD 2007 giúp người dùng quản lý và tổ chức các đối tượng trong bản vẽ một cách hiệu quả. Dưới đây là cách làm việc với lớp trong AutoCAD 2007:

1. Tạo Lớp Mới: Để tạo một lớp mới, truy cập bảng điều khiển Layer Properties Manager bằng cách sử dụng lệnh \"LA\". Tại đây, bạn có thể nhấp vào biểu tượng \"New Layer\" để tạo lớp mới.
2. Gán Thuộc Tính cho Lớp: Khi tạo lớp mới, bạn có thể gán các thuộc tính như màu sắc, kiểu đường nét và bề rộng đường nét cho lớp đó. Điều này giúp phân biệt các loại đối tượng trên bản vẽ một cách dễ dàng.
3. Sử Dụng Lớp Hiệu Quả: Bạn có thể chuyển đổi giữa các lớp khi vẽ hoặc chỉnh sửa đối tượng để đảm bảo rằng đối tượng đó thuộc về lớp đúng. Sử dụng lệnh \"LAYER\" để chọn lớp hoạt động.
4. Quản Lý Đối Tượng Trên Các Lớp: Các lệnh như \"LAYOFF\" và \"LAYON\" giúp bạn tắt hoặc bật hiển thị của các lớp, cho phép dễ dàng quản lý và xem xét các đối tượng trên bản vẽ.
5. Tùy Chỉnh Hiển Thị Lớp: Bạn cũng có thể tùy chỉnh việc hiển thị các lớp thông qua việc sử dụng các lệnh như \"LAYFRZ\" để đóng băng lớp (không hiển thị và không thể chỉnh sửa) hoặc \"LAYTHW\" để làm tan băng lớp (hiển thị và có thể chỉnh sửa).

Việc sử dụng lớp một cách thông minh trong AutoCAD 2007 không chỉ giúp tổ chức bản vẽ một cách rõ ràng mà còn nâng cao hiệu quả làm việc, đặc biệt là trong các dự án có độ phức tạp cao.

Đối tượng Block trong AutoCAD 2007 là một nhóm các đối tượng được kết hợp lại với nhau và được sử dụng như một đơn vị duy nhất. Điều này giúp tái sử dụng các thành phần thiết kế, làm cho quá trình thiết kế nhanh chóng và hiệu quả hơn. Dưới đây là các bước để chèn và quản lý đối tượng Block trong AutoCAD 2007:

1. Tạo Block: Để tạo một Block mới, sử dụng lệnh \"BLOCK\". Trong hộp thoại Block Definition, bạn có thể đặt tên cho Block, chọn điểm chèn, và xác định các đối tượng để bao gồm trong Block.
2. Chèn Block vào Bản Vẽ: Sử dụng lệnh \"INSERT\" để chèn một Block vào bản vẽ hiện tại. Bạn có thể chọn Block từ danh sách các Block đã tạo hoặc duyệt để tìm Block từ một file khác.
3. Chỉnh Sửa Block: Để chỉnh sửa nội dung của một Block, sử dụng lệnh \"REFEDIT\". Điều này cho phép bạn thay đổi các đối tượng bên trong Block mà không làm ảnh hưởng đến các phiên bản khác của Block trong bản vẽ.
4. Quản Lý Block: Sử dụng DesignCenter và Tool Palettes để quản lý và tổ chức các Block. DesignCenter cho phép bạn truy cập và sử dụng các Block từ các bản vẽ khác, trong khi Tool Palettes cung cấp một cách dễ dàng để truy cập và sử dụng các Block yêu thích của bạn.
5. Tối Ưu Hóa Sử Dụng Block: Sử dụng các tính năng như Dynamic Blocks để tạo ra các Block linh hoạt, có thể thay đổi kích thước hoặc hình dạng dựa trên các tham số nhất định, giúp tăng cường khả năng tái sử dụng và tùy chỉnh trong thiết kế.

Việc hiểu rõ cách chèn và quản lý đối tượng Block trong AutoCAD 2007 sẽ giúp bạn tận dụng tối đa khả năng của phần mềm, làm cho quy trình thiết kế của bạn trở nên hiệu quả và linh hoạt hơn.

Trong AutoCAD 2007, việc chỉnh sửa hình học và kỹ thuật số là quan trọng để đạt được độ chính xác và chi tiết cần thiết cho các bản vẽ kỹ thuật. Dưới đây là các bước và công cụ chính để chỉnh sửa hình học và kỹ thuật số trong AutoCAD 2007:

1. Sử Dụng Lệnh MODIFY: Bộ lệnh MODIFY bao gồm các công cụ như MOVE, COPY, ROTATE, SCALE, MIRROR, và STRETCH, giúp bạn chỉnh sửa vị trí, kích thước và hình dạng của các đối tượng đã vẽ.
2. Tinh Chỉnh Điểm Kết Thúc: Sử dụng lệnh GRIP để tinh chỉnh các điểm kết thúc, góc cạnh và đường cong. Các điểm grip hiển thị như các điểm nhỏ có thể kéo để chỉnh sửa hình dạng đối tượng.
3. Lệnh TRIM và EXTEND: Lệnh TRIM giúp cắt bỏ phần của đối tượng không cần thiết, trong khi EXTEND giúp kéo dài đối tượng đến một đường biên hoặc điểm cụ thể khác.
4. Lệnh FILLET và CHAMFER: Lệnh FILLET tạo một cung tròn để làm mềm góc giữa hai đường thẳng, và CHAMFER tạo một góc cắt giữa hai đối tượng.
5. Sử Dụng Lệnh ARRAY: Lệnh ARRAY cho phép sao chép các đối tượng theo một mẫu trật tự, dạng lưới hoặc hình xoắn ốc, giúp tạo ra các mẫu lặp lại một cách dễ dàng.

Ngoài ra, việc sử dụng các công cụ đo đạc và chú giải như DIMENSION và TEXT cũng hỗ trợ việc chỉnh sửa kỹ thuật số, giúp truyền đạt thông tin cụ thể và chính xác trên bản vẽ.

Thông qua việc áp dụng linh hoạt các công cụ chỉnh sửa này, bạn có thể tinh chỉnh bản vẽ của mình để đáp ứng yêu cầu kỹ thuật và thẩm mỹ, đồng thời tối ưu hóa quy trình làm việc trong AutoCAD 2007.

Trong AutoCAD 2007, việc sử dụng kích thước (Dim) và văn bản (Text) là cực kỳ quan trọng để truyền đạt thông tin chi tiết và chính xác trong bản vẽ kỹ thuật. Dưới đây là cách bạn có thể áp dụng Dim và Text một cách hiệu quả:

1. Thiết Lập Dimstyle: Trước tiên, bạn cần thiết lập Dimstyle để định nghĩa kiểu và cách thức hiển thị kích thước. Sử dụng lệnh \"D\" hoặc truy cập vào Format → Dimension Style để mở hộp thoại Dimension Style Manager và tạo hoặc chỉnh sửa Dimstyle.
2. Áp Dụng Kích Thước (Dim): Sử dụng lệnh \"DIM\" để chèn kích thước. AutoCAD sẽ yêu cầu bạn chọn các điểm hoặc đối tượng để đo và sau đó tự động chèn kích thước dựa trên Dimstyle đã thiết lập.
3. Tạo Text Style: Tương tự như Dimstyle, bạn cần tạo Text Style để xác định kiểu chữ, kích thước và các thuộc tính khác cho văn bản. Sử dụng lệnh \"ST\" để mở hộp thoại Text Style và thiết lập hoặc chỉnh sửa.
4. Chèn Văn Bản (Text): Sử dụng lệnh \"TEXT\" hoặc \"MTEXT\" (đối với đoạn văn bản dài) để chèn văn bản vào bản vẽ. Bạn sẽ cần chọn vị trí, nhập nội dung và điều chỉnh định dạng theo Text Style đã thiết lập.
5. Chỉnh Sửa Dim và Text: Nếu cần chỉnh sửa kích thước hoặc văn bản, bạn có thể sử dụng lệnh \"DIMEDIT\" cho Dim và \"DDEDIT\" hoặc double-click trực tiếp lên văn bản cần chỉnh sửa.

Việc sử dụng Dim và Text không chỉ giúp bản vẽ của bạn trở nên chính xác và dễ hiểu hơn mà còn tăng cường tính chuyên nghiệp trong truyền đạt thông tin thiết kế.

Việc xuất và in bản vẽ trong AutoCAD 2007 là một phần quan trọng của quy trình làm việc, giúp chuyển bản vẽ từ môi trường số sang hình thức giấy tờ hoặc file điện tử để chia sẻ và lưu trữ. Dưới đây là các bước để xuất và in bản vẽ một cách chính xác:

1. Chuẩn Bị Bản Vẽ: Trước khi in, đảm bảo rằng tất cả các đối tượng trong bản vẽ của bạn đã được chỉnh sửa và cập nhật hoàn chỉnh. Sử dụng các lớp (Layer) và Dimstyle để tổ chức và định dạng bản vẽ của bạn.
2. Mở Hộp Thoại Plot: Nhấn tổ hợp phím Ctrl + P hoặc vào tab \"Output\" và chọn \"Plot\" để mở hộp thoại Plot. Tại đây bạn có thể chọn máy in, kích thước giấy, phạm vi in, và nhiều tùy chọn khác.
3. Chọn Phạm Vi In (Plot Area): Bạn có thể chọn in toàn bộ bản vẽ (Extents), in khu vực hiển thị hiện tại (Display), hoặc chọn một khu vực cụ thể (Window) để in.
4. Thiết Lập Tỉ Lệ In (Plot Scale): Chọn tỉ lệ in phù hợp để đảm bảo bản vẽ của bạn được in ở kích thước mong muốn. Bạn có thể in theo tỉ lệ 1:1 hoặc chọn một tỉ lệ khác phù hợp với yêu cầu của dự án.
5. Xem Trước Trước Khi In (Preview): Sử dụng tính năng xem trước để kiểm tra và đảm bảo rằng mọi thứ trên bản vẽ của bạn sẽ được in chính xác như mong đợi.
6. In Bản Vẽ: Sau khi đã kiểm tra và hài lòng với các thiết lập, nhấn \"OK\" trong hộp thoại Plot để bắt đầu quá trình in. Đảm bảo rằng máy in của bạn đã sẵn sàng và có đủ giấy in.

Ngoài ra, bạn cũng có thể xuất bản vẽ của mình dưới dạng file PDF hoặc các định dạng file khác để chia sẻ trực tuyến hoặc lưu trữ điện tử bằng cách sử dụng các lệnh xuất file tương ứng trong AutoCAD 2007.

Sử dụng AutoCAD 2007 một cách hiệu quả không chỉ giúp tăng tốc độ làm việc mà còn cải thiện chất lượng bản vẽ. Dưới đây là một số mẹo và thủ thuật bạn có thể áp dụng:

• Thiết Lập Giao Diện: Tùy chỉnh giao diện làm việc của AutoCAD 2007 để phù hợp với nhu cầu của bạn. Điều này bao gồm việc điều chỉnh màu nền, độ rõ của đồng tâm, hiển thị lưới, và tùy chọn snap và ortho.
• Lưu Tự Động: Đảm bảo rằng các tệp tự động lưu được cấu hình đúng cách để tránh mất dữ liệu. Sử dụng lệnh SAVEFILEPATH để tìm và quản lý các tệp này.
• Thanh Công Cụ Truy Cập Nhanh: Đặt các công cụ bạn thường xuyên sử dụng trong thanh công cụ truy cập nhanh để tiết kiệm thời gian.
• Sử Dụng Click Chuột Phải Hiệu Quả: Tùy chỉnh chức năng của click chuột phải để tăng cường năng suất, sử dụng nó như một phím Enter hoặc để truy cập nhanh vào các menu theo ngữ cảnh.
• Quản Lý Lớp (Layer): Sử dụng các lớp một cách thông minh để quản lý bản vẽ của bạn, điều này giúp dễ dàng hiển thị hoặc ẩn các đối tượng liên quan.
• Thứ Tự Vẽ: Kiểm soát thứ tự hiển thị của các đối tượng trong bản vẽ của bạn bằng lệnh Draw Order để chú thích và chi tiết không bị che khuất bởi các đối tượng khác.
• Khóa Viewport: Khóa các viewport để tránh thay đổi không mong muốn, giữ cho tỷ lệ và hướng nhìn của bạn ổn định trong quá trình thiết kế.
• Tạo Viewport Không Hình Chữ Nhật: Sử dụng viewport không hình chữ nhật để trình bày bản vẽ một cách sáng tạo và chuyên nghiệp.
• Các Lệnh Hỗ Trợ Làm Việc với Layout Viewports: Thành thạo việc sử dụng các lệnh như MVIEW để tạo, quản lý và tùy chỉnh layout viewports, giúp trình bày bản vẽ dễ dàng và hiệu quả.

Với những mẹo và thủ thuật này, bạn có thể tối ưu hóa quy trình làm việc và nâng cao chất lượng bản vẽ trong AutoCAD 2007.

Với hướng dẫn sử dụng AutoCAD 2007 đầy đủ và chi tiết này, bạn sẽ nắm bắt được những kỹ năng cần thiết để biến ý tưởng thiết kế thành hiện thực, mở ra không gian sáng tạo không giới hạn.
