AutoCAD Mechanical 2021: Khám Phá Điểm Mới và Hướng Dẫn Sử Dụng Chi Tiết

• Trace: Một không gian an toàn cho việc hợp tác và thay đổi bản vẽ mà không làm thay đổi bản vẽ gốc. Trace giống như một tờ giấy tracing ảo cho phép người dùng thêm phản hồi ngay trong bản vẽ.
• Count: Đếm nhanh và chính xác số lượng đối tượng trong bản vẽ. Bạn có thể chèn một bảng với dữ liệu đếm vào bản vẽ hiện tại.
• Floating Drawing Windows: Cho phép kéo một tab bản vẽ ra khỏi cửa sổ ứng dụng AutoCAD, tạo thành một cửa sổ nổi.
• Share Current Drawing: Chia sẻ liên kết tới bản sao của bản vẽ hiện tại để xem hoặc chỉnh sửa trong ứng dụng web AutoCAD. Tất cả các xrefs DWG và hình ảnh liên quan đều được bao gồm.
• Push to Autodesk Docs: Lợi ích dành cho người đăng ký, cho phép đội ngũ xem PDF số hóa trong lĩnh vực tham khảo. Sử dụng Push to Autodesk Docs để tải bản vẽ AutoCAD dưới dạng PDF lên một dự án cụ thể trên Autodesk Docs.
• Start Tab Redesign: Tab Start đã được thiết kế lại để cung cấp trải nghiệm chào mừng nhất quán cho các sản phẩm của Autodesk.
• 3D Graphics Technical Preview: Phiên bản này bao gồm Bản xem trước Kỹ thuật của hệ thống đồ họa 3D hoàn toàn mới đang được phát triển cho AutoCAD, tận dụng sức mạnh của GPU hiện đại và CPU đa lõi để cung cấp trải nghiệm điều hướng mượt mà cho các bản vẽ lớn hơn so với các phiên bản trước.
• Installer: Các sản phẩm 2022 cung cấp trải nghiệm cài đặt và triển khai mới, nhanh chóng và đáng tin cậy hơn.

Các tính năng mới khác bao gồm cải tiến cho External References, Properties Palette, Point Style, Dynamic Block, DWG Launcher, Detail View, Mechanical Layer, AMGDBIMPORT, Bill of Materials, File Open, Leader Note, và Compare Import.

AutoCAD Mechanical 2021 mang đến một giao diện người dùng được cải tiến và tối ưu hóa, hỗ trợ các màn hình độ phân giải cao. Những nâng cấp này đem lại trải nghiệm người dùng mượt mà và dễ chịu hơn.

• Biểu tượng mới: Các biểu tượng trong các palette thường xuyên sử dụng và hộp thoại đã được làm mới để hỗ trợ độ phân giải 4K và hiển thị độ tương phản tối ưu.
• Chủ đề tối mới: Giao diện chủ đề tối được cải thiện với màu nền tối màu xanh đậm, tăng cường độ tương phản và làm rõ ràng hơn các biểu tượng.
• Hỗ trợ màn hình 4K: Giao diện người dùng của AutoCAD Mechanical hiện đã được tối ưu hóa để làm việc với màn hình độ phân giải cao, đảm bảo các hộp thoại như Content Manager, Screw Templates, Parts List, và Options dialog box được hiển thị chính xác khi tăng kích thước chữ trong cài đặt hiển thị Windows.
• Cải tiến khác: Bao gồm cải tiến cho Autodesk Viewer, cho phép hiển thị tất cả các thuộc tính của đối tượng AutoCAD Mechanical toolset như Symbols và Standard Content.

• Power View: Tự động tạo các loại nhìn khác nhau cho các phần và tính năng chuẩn từ thư viện nội dung, giúp tối ưu hóa quy trình làm việc với geometry.
• Geometry Reuse: Định nghĩa geometry như là các view của các thành phần để tái sử dụng chúng khi cần thiết. Các thuộc tính như mô tả và vật liệu được lưu trữ trong các thành phần cấu trúc cơ khí, tự động cập nhật số lượng trong BOM khi chèn thành phần mới.
• Hidden Line Creation: Sử dụng lệnh AMSHIDE để chọn đối tượng tiền cảnh và hậu cảnh, với nhiều lựa chọn biểu diễn cho các cạnh ẩn. Khi đối tượng di chuyển, tình trạng ẩn tự động tính toán lại và cập nhật phần geometry thích hợp.
• Centerline và Hole Pattern Creation: Lệnh AMCENTERLINE tự động đặt centerlines trên layer AM_7, tuân theo các tiêu chuẩn vẽ kỹ thuật. Tạo mẫu lỗ từ nhiều loại mẫu lỗ và kích thước theo tiêu chuẩn như M10 (ISO 261) hoặc 3/4 “10 UNC từ thư viện nội dung.
• Geometry Modification: Khi chỉnh sửa các view, bao gồm cả geometry ẩn, AutoCAD Mechanical toolset tự động chỉnh sửa tất cả các view liên quan, giảm thiểu công việc chỉnh sửa thủ công.

Các tính năng này giúp tối ưu hóa quy trình làm việc trong AutoCAD Mechanical, làm cho việc thiết kế cơ khí trở nên hiệu quả và chính xác hơn.

AutoCAD Mechanical 2021 cung cấp một môi trường tác giả tiên tiến thông qua Content Editor, cho phép người dùng xây dựng và chỉnh sửa các bộ phận và tính năng trong thư viện nội dung tùy chỉnh. Content Editor được phát triển từ Block Editor, vì vậy các cài đặt điều khiển Block Editor cũng ảnh hưởng đến Content Editor.

Khi sử dụng Content Editor, một tab ngữ cảnh đặc biệt trên ribbon được hiển thị phía trên khu vực vẽ. Khi ribbon không hoạt động, một thanh công cụ đặc biệt sẽ được hiển thị, cung cấp các công cụ để xây dựng nội dung.

AutoCAD Mechanical 2021 cung cấp thư viện nội dung với hơn nửa triệu bộ phận và tính năng đã được vẽ sẵn, tuân thủ nhiều tiêu chuẩn quốc tế về bản vẽ. Thông qua AMCONTENTLIB, bạn có thể duyệt hoặc tìm kiếm trong thư viện nội dung để tìm phần hoặc tính năng phù hợp. Ngoài ra, AMPOWERVIEW giúp tạo các góc nhìn khác cho phần hoặc tính năng đó.

AutoCAD Mechanical cho phép bạn tùy chỉnh thư viện phần chuẩn, tạo thư viện nội dung mới từ đầu, hoặc sử dụng thư viện nội dung do người khác tạo. Thư viện nội dung này giúp tiết kiệm thời gian và công sức bằng cách cung cấp nhiều nội dung đã vẽ sẵn, cho phép tái sử dụng và chia sẻ.

AutoCAD Mechanical 2021 là một công cụ mạnh mẽ, chuyên dụng cho thiết kế cơ khí, cung cấp các công cụ và tính năng đặc biệt để tăng cường hiệu suất làm việc và chất lượng thiết kế. Khóa học cơ bản này nhằm giúp người mới bắt đầu nắm vững những kỹ năng thiết yếu để sử dụng hiệu quả phần mềm AutoCAD Mechanical.

• Giao diện và Cách Sử Dụng: Giới thiệu về giao diện người dùng, cách thiết lập và tìm kiếm thông tin trợ giúp, tạo và sử dụng các tệp mẫu vẽ.
• Quản Lý Đối Tượng và Lớp: Hướng dẫn cách quản lý thuộc tính đối tượng, cấu hình lớp và công cụ thao tác lớp.

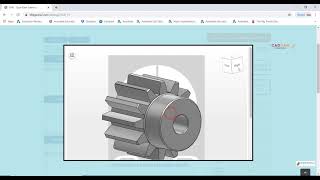

• Tối Ưu Hóa Quy Trình Làm Việc: Phân tích cách tổ chức hình học vẽ và tạo cấu trúc cơ khí trong bản vẽ bằng cách sử dụng thành phần, chế độ xem thành phần và thư mục.
• Công Cụ Thiết Kế Cơ Khí: Học cách sử dụng các công cụ cơ bản như hình chữ nhật, hatch, fillet, chamfer, lỗ, rãnh, và ren.
• Chỉnh Sửa và Sửa Đổi Đối Tượng Vẽ: Tạo nhiều bản sao với offset, điều chỉnh kích thước theo hướng X và Y hoặc sử dụng các lệnh mạnh mẽ.
• Chèn Các Phần Tử Tiêu Chuẩn: Học cách chèn các phần tử tiêu chuẩn vào thiết kế lắp ráp của bạn.
• Tạo Bản Vẽ Sẵn Sàng Sản Xuất: Chuẩn bị bố trí trong không gian mô hình và bố trí của hình học có cấu trúc và không có cấu trúc, chèn khối tiêu đề và biên.
• Chú Thích Bản Vẽ: Tạo và chỉnh sửa kích thước, biểu đồ lỗ, danh sách phù hợp và biểu tượng cơ khí.
• Tạo và Chỉnh Sửa Bảng Vật Liệu
• : Hướng dẫn cách tạo và chỉnh sửa bảng vật liệu, danh sách phụ tùng và bóng đèn.
• Kiểm Tra Tiêu Chuẩn và Phần Tử: Mô tả các công cụ để kiểm tra xem các phần tử tiêu chuẩn hoặc phần tử tùy chỉnh trong thiết kế của bạn có đáp ứng hoặc vượt qua yêu cầu sử dụng hay không.
• Chia Sẻ và Trao Đổi Dữ Liệu: Học cách trao đổi dữ liệu giữa các hệ thống CAD dưới dạng tệp Mechanical DWG™ và IGES, tạo bản vẽ cơ khí sử dụng Inventor Link.
• Tạo Tiêu Chuẩn Vẽ và Mẫu Vẽ Tùy Chỉnh: Bao gồm cấu hình cài đặt cho lớp, thuộc tính đối tượng, biểu tượng, văn bản, BOMs, danh sách phần tử, bóng đèn và các công cụ chú thích khác.

Yêu Cầu Tiên Quyết: Được thiết kế cho người dùng mới với AutoCAD® Mechanical 2021, cần kiến thức cơ bản về thiết kế cơ khí, bản vẽ và sử dụng phần mềm AutoCAD®.

Khám phá AutoCAD Mechanical 2021: Nâng cao kỹ năng thiết kế cơ khí của bạn với các công cụ đột phá, tối ưu quy trình làm việc và mở ra không gian sáng tạo vô hạn. Hãy bắt đầu hành trình chuyên nghiệp của mình ngay hôm nay!
