Electrical AutoCAD Download: Hướng Dẫn Toàn Diện và Mẹo Hay

Electrical AutoCAD, một công cụ thiết kế điện chuyên nghiệp, không ngừng cải tiến để đáp ứng nhu cầu ngày càng cao của người dùng. Phiên bản 2024.1 mang đến nhiều tính năng mới, tối ưu hóa quy trình làm việc và cải thiện hiệu suất.

• Improved Markup Import và Markup Assist: Tính năng này cho phép người dùng thêm các lớp Trace vào bản vẽ, dễ dàng cung cấp phản hồi hoặc thông tin bổ sung. Việc nhập PDF markups vào một Trace riêng biệt giúp tối ưu hóa quy trình làm việc.
• New Autodesk Assistant: Trợ lý ảo mới giúp người dùng tìm kiếm tài liệu từ nhiều nguồn hỗ trợ khác nhau. Ngoài ra, người dùng có thể liên hệ trực tiếp với đại diện hỗ trợ qua chat.
• Activity Insights palette: Tính năng này cung cấp một bảng thông tin để theo dõi các sự kiện bản vẽ, được ghi lại trong cơ sở dữ liệu và sắp xếp theo ngày, người dùng và sự kiện.
• Place và Replace Smart Blocks: Sử dụng trí tuệ nhân tạo để tự động đặt blocks trong bản vẽ dựa trên các hành động trước đó của người dùng. Tính năng thay thế block giúp thay đổi nhanh chóng và dễ dàng.
• Improved Start, File và Layout tabs: Cải tiến giao diện người dùng giúp việc làm việc với bản vẽ và layout trở nên thuận tiện hơn.

Ngoài ra, phiên bản 2024.1 còn bao gồm nhiều cải tiến khác, giúp người dùng nhanh chóng thích nghi và tận dụng tối đa công nghệ thiết kế mới nhất của Electrical AutoCAD
.

Electrical AutoCAD là công cụ thiết kế điện chuyên nghiệp, và việc cài đặt nó trên máy tính của bạn là một bước quan trọng. Dưới đây là các bước cơ bản để tải và cài đặt Electrical AutoCAD.

1. Truy cập trang web chính thức của Autodesk: Điều hướng đến trang web của Autodesk và tìm đến phần download cho Electrical AutoCAD.
2. Chọn phiên bản phù hợp: Xác định phiên bản Electrical AutoCAD phù hợp với hệ điều hành của bạn và chọn link tải xuống.
3. Tải xuống file cài đặt: Nhấn vào link tải và lưu file cài đặt trên máy tính của bạn.

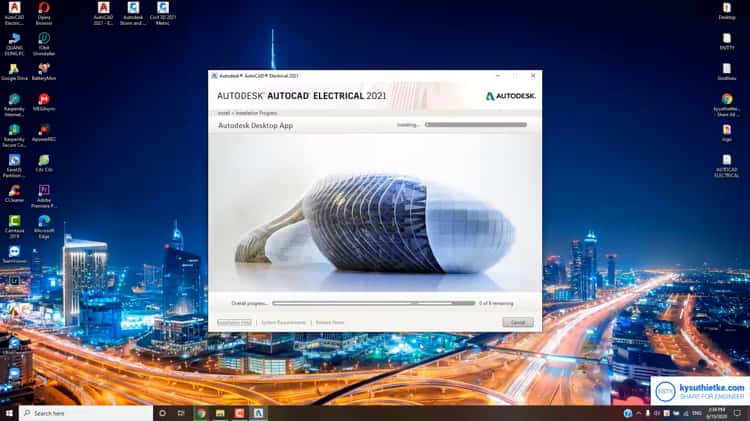

4. Chạy file cài đặt: Sau khi tải xuống hoàn tất, mở file cài đặt và làm theo hướng dẫn trên màn hình để cài đặt.
5. Nhập thông tin đăng ký: Nếu bạn chưa có tài khoản Autodesk, bạn cần tạo một tài khoản và nhập thông tin đăng ký cần thiết.
6. Kích hoạt bản quyền: Sau khi cài đặt, bạn cần kích hoạt bản quyền sử dụng phần mềm theo hướng dẫn của Autodesk.
7. Bắt đầu sử dụng: Sau khi hoàn tất cài đặt và kích hoạt, bạn đã sẵn sàng để bắt đầu sử dụng Electrical AutoCAD.

Lưu ý rằng bạn có thể tải và dùng thử Electrical AutoCAD miễn phí trong 30 ngày từ trang web của Autodesk. Điều này cho phép bạn trải nghiệm các tính năng của phần mềm trước khi quyết định mua bản quyền.

Electrical AutoCAD là công cụ mạnh mẽ dành cho các kỹ sư điện và chuyên gia thiết kế điện. Dưới đây là hướng dẫn từng bước sử dụng các tính năng chính của Electrical AutoCAD:

1. Thiết lập và Tùy chỉnh Workspace: Tùy chỉnh Ribbon và các thanh công cụ theo sở thích và phong cách làm việc của bạn để tăng hiệu quả làm việc.
2. Sử dụng Catalogs và Manufacturer Parts: Khám phá thư viện linh kiện điện tử và biểu tượng để nhanh chóng truy cập và sử dụng trong thiết kế của bạn.
3. Tận dụng Khả năng Báo cáo của AutoCAD Electrical: Tạo tự động các báo cáo như danh sách vật liệu, báo cáo kết nối dây, và tài liệu dự án khác.
4. Luôn Cập Nhật với Phiên Bản Mới Nhất: Cập nhật thường xuyên để sử dụng các tính năng mới nhất và cải thiện hiệu suất làm việc.
5. Thiết lập Dự án và Quản lý Cài đặt: Tạo và mở dự án, quản lý cài đặt dự án và bản vẽ.
6. Chèn và Sử dụng Các Linh Kiện Sơ đồ: Chèn các linh kiện sơ đồ, tạo mô-đun PLC, chèn và sao chép mạch điện.
7. Thiết kế và Quản lý Các Layout Bảng Điều Khiển: Chèn biểu tượng bảng điều khiển từ danh sách linh kiện sơ đồ hoặc menu biểu tượng bảng điều khiển.
8. Sinh và Định dạng Báo cáo: Sinh ra các báo cáo và định dạng chúng, xuất báo cáo ra file hoặc chèn như một đối tượng bảng trên bản vẽ của bạn.
9. Tạo Biểu đồ Điện
10. : Bắt đầu bằng cách mở AutoCAD và tạo bản vẽ mới, chọn mẫu phù hợp cho biểu đồ điện, sau đó thêm các linh kiện điện và kết nối chúng với nhau.
11. Thêm Nhãn và Ghi chú: Sử dụng công cụ \"Text\" để gắn nhãn và ghi chú cho từng linh kiện và dây dẫn, cung cấp thông tin quan trọng như số mạch, kích thước dây, và đánh giá điện áp.

Việc thành thạo các tính năng này sẽ giúp bạn tạo ra các sơ đồ điện chính xác và chuyên nghiệp, giao tiếp hiệu quả về thiết kế và bố trí của bạn trong AutoCAD Electrical.

Bắt đầu làm việc với Electrical AutoCAD có thể hơi khó khăn lúc đầu, nhưng với các bước đơn giản sau, bạn sẽ dần trở nên thành thạo:

1. Mở AutoCAD và Chọn Template: Bắt đầu bằng cách mở AutoCAD và tạo bản vẽ mới. Chọn template phù hợp cho biểu đồ điện, thường được tìm thấy dưới danh mục “Electrical” hoặc “Schematic”.
2. Vẽ Phác Thảo Cơ Bản: Dùng công cụ “Line” hoặc “Polyline” để vẽ nên bản vẽ cơ bản của công trình, bao gồm tường, cửa, và cửa sổ.
3. Thêm Các Linh Kiện Điện: Chọn và đặt các biểu tượng điện như công tắc, ổ cắm, đèn và aptomat từ thanh công cụ “Electrical”.
4. Tạo Kết Nối Điện: Sử dụng công cụ “Wire” hoặc “Cable” để vẽ các đường nối giữa các linh kiện, biểu diễn đường dẫn điện.
5. Thêm Nhãn và Ghi Chú: Sử dụng công cụ “Text” để thêm nhãn và ghi chú, cung cấp thông tin như số mạch, kích thước dây, và định mức điện áp.
6. Chia Bản Vẽ thành Các Layer: Phân chia bản vẽ thành các layer khác nhau để quản lý linh kiện điện, dây dẫn, và ghi chú một cách dễ dàng hơn.
7. Kiểm Tra và Xác Minh Bản Vẽ: Cuối cùng, kiểm tra lại bản vẽ để đảm bảo rằng mọi linh kiện đều được kết nối và ghi chú chính xác. Sửa chữa và bổ sung nếu cần thiết.

Theo dõi các bước trên sẽ giúp bạn tạo ra các biểu đồ điện chi tiết và chuyên nghiệp trong AutoCAD. Đây là
phần mềm mạnh mẽ không chỉ tiết kiệm thời gian và công sức cho bạn mà còn cho phép dễ dàng chỉnh sửa và sửa đổi các bản vẽ của bạn.

Để giúp bạn hiểu rõ và sử dụng Electrical AutoCAD một cách hiệu quả, dưới đây là danh sách các hướng dẫn và tutorials hữu ích:

• AutoCAD Electrical Help Documentation: Tài liệu hỗ trợ từ Autodesk, cung cấp thông tin chi tiết về các tính năng và cách sử dụng Electrical AutoCAD.
• Video Tutorials: Các video hướng dẫn từ Autodesk giúp bạn dễ dàng theo dõi và học cách làm việc với các dự án và bản vẽ trong AutoCAD Electrical.
• The Hitchhiker\"s Guide to AutoCAD Electrical Toolset Basics: Hướng dẫn cơ bản và toàn diện, bao gồm tạo dự án, bản vẽ, và quản lý cài đặt.
• Projectcubicle\"s AutoCAD Electrical Tutorial for Beginners: Hướng dẫn toàn diện cho người mới bắt đầu, bao gồm các mẹo và thủ thuật để tối ưu hóa quy trình làm việc.
• AutoCAD Electrical Toolset Tutorials: Danh sách các hướng dẫn bao gồm thiết lập Title Block, Wiring, Schematic Components, Wire Layers, Circuits, và nhiều hơn nữa.

Những nguồn tài liệu này sẽ giúp bạn nhanh chóng tiếp cận và sử dụng Electrical AutoCAD một cách hiệu quả, từ cơ bản đến nâng cao.

Electrical AutoCAD cung cấp bản dùng thử miễn phí trong 30 ngày, giúp bạn trải nghiệm các tính năng mạnh mẽ của phần mềm trước khi quyết định mua bản quyền:

• Bạn có thể tải về bản dùng thử từ trang web chính thức của Autodesk.
• Bản dùng thử bao gồm tất cả các tính năng của phiên bản trả phí, giúp bạn có cái nhìn toàn diện về sản phẩm.
• Để bắt đầu, bạn cần tạo một tài khoản Autodesk và hoàn thành quy trình đăng ký.
• Sau khi tải xuống và cài đặt, bạn có thể sử dụng Electrical AutoCAD trong vòng 30 ngày mà không gặp bất kỳ hạn chế nào về tính năng.

Nếu bạn hài lòng với trải nghiệm và muốn tiếp tục sử dụng, bạn có thể chọn mua bản quyền sau khi kết thúc thời gian dùng thử.

Autodesk là một công ty phần mềm đa quốc gia của Mỹ, nổi tiếng với sản phẩm chủ lực là AutoCAD - phần mềm thiết kế hỗ trợ bởi máy tính (CAD). Dưới đây là một số điểm nổi bật trong lịch sử phát triển của Autodesk và AutoCAD:

• Thành lập của Autodesk: Autodesk được thành lập vào năm 1982 bởi John Walker, và đã phát triển thành công ty phần mềm hàng đầu với nhiều sản phẩm trong lĩnh vực kiến trúc, kỹ thuật, và giải trí.
• Phát hành AutoCAD: AutoCAD được phát hành lần đầu tiên vào tháng 12 năm 1982, ban đầu được thiết kế cho các kỹ sư cơ khí nhưng nhanh chóng trở nên phổ biến trong nhiều ngành nghề khác.
• Phát triển và Mở rộng: Autodesk đã mở rộng sản phẩm của mình ra ngoài AutoCAD với các sản phẩm khác như Revit, Inventor và nhiều phần mềm chuyên ngành khác.
• AutoCAD qua các phiên bản: Từ năm 1982 đến nay, AutoCAD đã trải qua nhiều bản cập nhật, mỗi bản mang lại những cải tiến đáng kể về tính năng và hiệu suất.
• Sự Đa Dạng của AutoCAD: AutoCAD hiện không chỉ hỗ trợ thiết kế 2D mà còn có khả năng thiết kế 3D, với nhiều phiên bản chuyên biệt như AutoCAD Electrical, AutoCAD Civil 3D, và AutoCAD Architecture.

Với sự phát triển không ng
ừng và cập nhật liên tục, AutoCAD của Autodesk đã trở thành một trong những phần mềm thiết kế và vẽ kỹ thuật hàng đầu, được sử dụng rộng rãi trên toàn thế giới.

Electrical AutoCAD là một công cụ mạnh mẽ cho việc thiết kế điện và lập trình. Dưới đây là một số nguyên tắc cơ bản và hữu ích khi sử dụng phần mềm này:

• Hiểu Rõ Các Biểu Tượng Điện: Sử dụng thư viện biểu tượng điện tích hợp trong AutoCAD để tạo các sơ đồ chính xác.
• Lập Trình và Sử Dụng Các Phím Tắt: Tận dụng các phím tắt trong AutoCAD để tăng tốc độ làm việc và nâng cao hiệu quả.
• Tùy Chỉnh Môi Trường Làm Việc: Cấu hình và tùy chỉnh giao diện làm việc phù hợp với phong cách và nhu cầu của bạn.
• Tận Dụng Các Công Cụ Báo Cáo: Sử dụng các công cụ báo cáo của AutoCAD Electrical để tạo tự động các loại báo cáo như danh sách vật liệu, báo cáo kết nối dây.
• Thiết Kế Kết Nối Điện: Sử dụng công cụ \"Wire\" và \"Connection Point\" để thiết kế kết nối giữa các linh kiện điện.
• Thêm Nhãn và Ghi Chú: Gắn nhãn và ghi chú cho mỗi linh kiện và dây dẫn để cung cấp thông tin quan trọng như số mạch, kích thước dây, định mức điện áp.
• Kiểm Tra và Xác Nhận Bản Vẽ: Sử dụng lệnh \"Audit\" để kiểm tra lỗi và xác nhận tính chính xác của bản vẽ.
• Liên Tục Cập Nhật và Học Hỏ
• i: Luôn cập nhật phiên bản mới nhất của AutoCAD Electrical và tham gia các khóa học, diễn đàn trực tuyến để nâng cao kỹ năng.

Những nguyên tắc này giúp tạo nền tảng vững chắc cho việc thiết kế và lập trình trong Electrical AutoCAD, từ việc tạo các sơ đồ điện đơn giản đến phức tạp, chuyên nghiệp và chính xác.

NexGenSolutions cung cấp một loạt các dịch vụ hỗ trợ cho người dùng Electrical AutoCAD, giúp họ tối ưu hóa quy trình làm việc và nâng cao hiệu suất. Dưới đây là một số dịch vụ hỗ trợ chính từ NexGenSolutions:

• Tư Vấn và Hỗ Trợ Kỹ Thuật: NexGenSolutions cung cấp tư vấn kỹ thuật cho các vấn đề liên quan đến Electrical AutoCAD, từ cài đặt đến sử dụng nâng cao.
• Đào Tạo và Hướng Dẫn Sử Dụng: Cung cấp các khóa đào tạo, từ cơ bản đến nâng cao, giúp người dùng hiểu rõ và sử dụng hiệu quả Electrical AutoCAD.
• Hỗ Trợ Kỹ Thuật Trực Tuyến: Dịch vụ hỗ trợ trực tuyến cho phép người dùng nhanh chóng giải quyết các sự cố và nhận hỗ trợ kỹ thuật một cách kịp thời.
• Cung Cấp Tài Liệu và Tài Nguyên Học Tập: Tài liệu hướng dẫn, video tutorials và các nguồn tài nguyên học tập khác giúp người dùng tự học và nâng cao kỹ năng.
• Hỗ Trợ Cập Nhật Phần Mềm: Hỗ trợ người dùng trong việc cập nhật phần mềm, đảm bảo họ luôn có phiên bản mới nhất với các tính năng cải tiến.

Việc tận dụng các dịch vụ này sẽ giúp người dùng Electrical AutoCAD không chỉ giải quyết các vấn đề kỹ thuật mà còn nâng cao hiệu quả làm việc trong dài hạn.

Để giữ cho người dùng Electrical AutoCAD cập nhật với các thông tin mới nhất, Autodesk thường xuyên cung cấp cập nhật và tin tức về phần mềm. Dưới đây là một số nguồn thông tin chính:

• Trang Web Chính Thức của Autodesk: Nơi cung cấp thông tin chính thức và cập nhật nhất về Electrical AutoCAD, bao gồm các bản cập nhật phần mềm, tính năng mới, và hướng dẫn sử dụng.
• Diễn Đàn Autodesk: Nơi người dùng có thể thảo luận, chia sẻ kinh nghiệm và tìm kiếm hỗ trợ từ cộng đồng người dùng Electrical AutoCAD.
• Blog và Kênh Tin Tức: Các bài viết, tin tức và cập nhật về Electrical AutoCAD được đăng tải trên blog và các kênh tin tức chuyên ngành.
• Webinars và Hội Thảo Trực Tuyến: Autodesk thường xuyên tổ chức các webinars và hội thảo trực tuyến, nơi cung cấp thông tin chi tiết về các tính năng mới và các mẹo hữu ích.
• Thông Tin Cập Nhật qua Email: Đăng ký nhận thông tin qua email từ Autodesk để nhận các thông báo về cập nhật và tin tức mới nhất.

Việc theo dõi các nguồn thông tin này sẽ giúp người dùng luôn được cập nhật với những thay đổi, cải tiến mới nhất của Electrical AutoCAD, từ đó tận dụng tối đa tiềm năng của phần mềm trong công việc của họ.

Electrical AutoCAD là công cụ không thể thiếu cho mọi kỹ sư điện, giúp biến ý tưởng thành thiết kế chính xác và hiệu quả. Khám phá và tải xuống ngay hôm nay để mở rộng khả năng của bạn!
