Vẽ Mặt Bằng AutoCAD: Hướng Dẫn Chi Tiết và Thực Hành Hiệu Quả

Vẽ mặt bằng AutoCAD là một kỹ năng quan trọng trong lĩnh vực xây dựng, kiến trúc và thiết kế. Phần mềm AutoCAD cho phép các kiến trúc sư, kỹ sư và nhà thiết kế tạo ra các bản vẽ mặt bằng chính xác, trực quan, giúp dễ dàng quản lý và thực hiện các dự án xây dựng.

Ứng dụng của AutoCAD trong việc vẽ mặt bằng

• Tạo các bản vẽ kiến trúc chi tiết như bản vẽ nhà ở, căn hộ, văn phòng, và các công trình công cộng.
• AutoCAD hỗ trợ việc thiết kế hệ thống điện, nước, và PCCC (Phòng cháy chữa cháy).
• Phần mềm cho phép người dùng thực hiện các bản vẽ kết cấu, giúp đảm bảo tính ổn định và bền vững cho công trình.

Các bước cơ bản để vẽ mặt bằng bằng AutoCAD

1. Mở phần mềm AutoCAD và tạo một file mới.
2. Sử dụng lệnh Line để vẽ các đường biên giới của mặt bằng.
3. Sử dụng lệnh Rectangle để vẽ các phòng và khu vực bên trong.
4. Chèn các đối tượng như cửa ra vào, cửa sổ, cầu thang bằng cách sử dụng lệnh Insert.
5. Chỉnh sửa kích thước và vị trí các đối tượng bằng lệnh Move, Rotate, và Scale.
6. Thêm các chú thích và ký hiệu cho các phòng, khu vực bằng lệnh Text.

Lợi ích của việc sử dụng AutoCAD

• Tiết kiệm thời gian nhờ tính năng sao chép và chỉnh sửa các chi tiết lặp lại.
• Độ chính xác cao giúp đảm bảo các số đo và tỷ lệ trong bản vẽ là chuẩn xác.
• Khả năng chia sẻ và phối hợp với các đồng nghiệp qua các định dạng file DWG, DXF.

Các lệnh phổ biến trong AutoCAD khi vẽ mặt bằng

Chú ý khi vẽ mặt bằng AutoCAD

• Đảm bảo tuân thủ các tiêu chuẩn và quy định xây dựng.
• Chú ý đến tỷ lệ và kích thước để đảm bảo độ chính xác.
• Sử dụng các lớp (Layer) để tổ chức các phần của bản vẽ một cách rõ ràng và dễ quản lý.

Sử dụng AutoCAD để vẽ mặt bằng không chỉ giúp tăng năng suất mà còn giúp bạn dễ dàng sửa đổi và cập nhật bản vẽ khi cần thiết. Điều này đặc biệt hữu ích trong các dự án xây dựng phức tạp với nhiều yêu cầu thay đổi.

Vẽ mặt bằng trong AutoCAD là một kỹ năng quan trọng giúp bạn tạo ra các bản vẽ kỹ thuật, kiến trúc chính xác và chi tiết. Mặt bằng trong AutoCAD bao gồm các yếu tố như tường, cửa, và nội thất, được biểu diễn bằng các nét liền, nét khuất, và hatch (hiệu ứng vật liệu). Bạn sẽ sử dụng các lệnh như LINE và POLYLINE để tạo khung cửa, và block để tiết kiệm thời gian vẽ nội thất.

• Chọn lệnh phù hợp để vẽ các yếu tố trong mặt bằng.
• Điều chỉnh kích thước, tỷ lệ cho các phần tử như cửa, nội thất.
• Sử dụng thư viện block có sẵn để chèn các đồ nội thất và cửa.
• Áp dụng lệnh HATCH cho hiệu ứng vật liệu trên tường, sàn.
• Chèn kích thước, ghi chú sử dụng DIM và TEXT.

Việc vẽ mặt bằng đúng kỹ thuật trong AutoCAD giúp đảm bảo tính chính xác và thẩm mỹ, từ đó hỗ trợ hiệu quả trong quá trình thiết kế và thi công.

Vẽ mặt bằng trong AutoCAD là một bước quan trọng trong quá trình thiết kế kiến trúc. Để hoàn thành bản vẽ một cách chính xác, bạn cần tuân thủ các bước cơ bản sau:

1. Chuẩn bị bản vẽ:
   • Mở AutoCAD và tạo một file mới bằng cách sử dụng lệnh NEW.
   • Thiết lập các thông số cơ bản như đơn vị đo lường và tỷ lệ bằng cách sử dụng lệnh UNITS và DWGSETTINGS.
2. Thiết lập layer:

   Layer giúp quản lý các thành phần khác nhau trong bản vẽ. Sử dụng lệnh LAYERS để tạo các lớp khác nhau cho các chi tiết như tường, cửa, và vật liệu.

3. Vẽ các đối tượng cơ bản:
   • Sử dụng lệnh LINE và RECTANGLE để vẽ tường và các chi tiết cơ bản khác của mặt bằng.
   • Đảm bảo sử dụng các lệnh TRIM và OFFSET để tinh chỉnh và điều chỉnh các chi tiết nhỏ trong bản vẽ.
4. Thêm cửa và cửa sổ:

   Sử dụng các lệnh ARC, LINE, và BLOCK để thêm chi tiết cửa và cửa sổ. Bạn có thể tạo các block cho cửa sổ và cửa ra vào để tái sử dụng sau này.

5. Thêm hatch cho vật liệu:

   Sau khi hoàn thiện phần chính của bản vẽ, sử dụng lệnh HATCH để tô màu hoặc đánh dấu các vật liệu. Đảm bảo chọn đúng kiểu hatch cho từng loại vật liệu.

   \[H \to HatchSettings \to SelectHatchPattern\]

6. Hoàn thiện và in ấn:

   Kiểm tra lại bản vẽ để đảm bảo mọi chi tiết đều chính xác. Sau đó, sử dụng lệnh PLOT để in bản vẽ ra với tỷ lệ phù hợp.

Việc nắm vững các bước cơ bản này sẽ giúp bạn dễ dàng tạo ra các bản vẽ mặt bằng chính xác và hiệu quả trong AutoCAD.

Layer trong AutoCAD giúp bạn tổ chức và quản lý các thành phần khác nhau của bản vẽ mặt bằng một cách dễ dàng và hiệu quả. Sau đây là các bước chi tiết để thiết lập và quản lý layer trong AutoCAD:

1. Tạo layer mới:
   • Mở bảng điều khiển Layer Properties bằng lệnh LAYER hoặc nhấp vào biểu tượng layer trên thanh công cụ.
   • Trong cửa sổ Layer Properties Manager, nhấn vào biểu tượng New Layer để tạo layer mới. Đặt tên phù hợp cho từng lớp (ví dụ: Tường, Cửa, Cửa sổ).
2. Thiết lập thuộc tính cho từng layer:

   Để quản lý hiệu quả, bạn cần thiết lập các thuộc tính cho layer, bao gồm màu sắc, kiểu nét vẽ (linetype) và độ dày nét vẽ (lineweight).

   • Color: Chọn màu khác nhau để dễ dàng phân biệt các lớp. Ví dụ, chọn màu đỏ cho tường và màu xanh dương cho cửa sổ.
   • Linetype: Thiết lập kiểu nét vẽ phù hợp cho từng lớp. Sử dụng nét đứt cho các đường dự kiến và nét liền cho các thành phần đã xác định.
   • Lineweight: Độ dày nét vẽ giúp hiển thị rõ ràng các phần tử trong bản vẽ. Điều chỉnh độ dày để phân biệt các lớp chính và phụ.
3. Quản lý và chỉnh sửa layer:
   • Bạn có thể khóa hoặc ẩn layer khi cần tập trung vào một phần cụ thể của bản vẽ. Sử dụng biểu tượng khóa hoặc ẩn trong Layer Properties Manager.
   • Khi làm việc với nhiều lớp, bạn có thể chuyển đổi qua lại giữa các lớp bằng cách chọn layer hiện tại từ bảng điều khiển layer.
4. Tối ưu hóa hiệu suất:

   Khi bản vẽ phức tạp, sử dụng lệnh LAYOFF hoặc LAYISO để tạm thời tắt hoặc cô lập các lớp không cần thiết. Điều này giúp tăng hiệu suất khi làm việc với các bản vẽ lớn.

5. Lưu layer vào template:

   Sau khi thiết lập các layer, bạn có thể lưu lại làm mẫu (template) để sử dụng cho các bản vẽ sau. Điều này giúp tiết kiệm thời gian và đảm bảo tính nhất quán.

Việc quản lý layer một cách hiệu quả sẽ giúp bản vẽ của bạn trở nên chuyên nghiệp và dễ dàng chỉnh sửa hơn.

Trong AutoCAD, việc ghi kích thước và ghi chú bản vẽ là bước rất quan trọng để bản vẽ mặt bằng trở nên rõ ràng và dễ hiểu hơn. Sau đây là các bước thực hiện chi tiết:

1. Ghi kích thước cơ bản:
   • Sử dụng lệnh DIMLINEAR để ghi kích thước theo chiều ngang hoặc dọc. Chọn điểm đầu và điểm cuối của đoạn cần đo, sau đó xác nhận vị trí đặt kích thước.
   • Đối với các đường chéo, sử dụng lệnh DIMALIGNED để ghi kích thước theo chiều nghiêng của đối tượng.
2. Tùy chỉnh định dạng kích thước:

   Trong bảng Dimension Style Manager, bạn có thể tùy chỉnh cách hiển thị kích thước bao gồm đơn vị, cỡ chữ, và các yếu tố hình học khác.

   • Primary Units: Chọn hệ đơn vị phù hợp (mm, cm, inch, v.v).
   • Text Style: Điều chỉnh kích thước và kiểu chữ cho các ghi chú và số đo trên bản vẽ.
3. Ghi chú bản vẽ:
   • Dùng lệnh TEXT hoặc MTEXT để tạo các ghi chú chi tiết cho các phần của bản vẽ. Nhập nội dung chú thích sau khi chọn vị trí.
   • Sử dụng lệnh LEADER để tạo đường dẫn ghi chú kèm mũi tên chỉ vào đối tượng cần giải thích.
4. Điều chỉnh vị trí và kích thước của ghi chú:

   Sau khi tạo ghi chú, bạn có thể di chuyển và thay đổi kích thước để phù hợp với bố cục bản vẽ bằng cách sử dụng các lệnh MOVE và SCALE.

5. Lưu ý về tỷ lệ bản vẽ:

   Khi ghi kích thước và chú thích, đảm bảo tỷ lệ hiển thị phù hợp để tránh tình trạng thông tin quá nhỏ hoặc quá lớn so với bản vẽ thực tế.

Việc ghi kích thước và ghi chú chính xác giúp bản vẽ mặt bằng trong AutoCAD dễ hiểu và chuyên nghiệp hơn, giúp người xem dễ dàng nắm bắt thông tin.

Trong AutoCAD, thiết lập khổ giấy và layout đóng vai trò quan trọng trong việc trình bày bản vẽ mặt bằng sao cho dễ hiểu và chuyên nghiệp. Dưới đây là các bước hướng dẫn chi tiết để bạn thực hiện quá trình này:

1. Chuyển sang tab Layout:
   • Khi vẽ xong bản vẽ trong Model, bạn cần chuyển sang chế độ Layout để bắt đầu thiết lập khổ giấy và bố trí bản vẽ. Chọn tab Layout dưới cùng của AutoCAD để mở chế độ này.
2. Chọn khổ giấy:
   • Sử dụng lệnh PAGESETUP để mở cửa sổ cài đặt trang. Tại đây, bạn có thể lựa chọn khổ giấy như A4, A3, hoặc kích thước tùy chỉnh theo nhu cầu.
   • Chọn máy in hoặc máy vẽ ảo nếu bạn muốn in ra file PDF.
3. Tạo viewport để hiển thị bản vẽ:
   • Trong chế độ Layout, bạn sử dụng lệnh MV để tạo viewport (khung nhìn). Viewport này sẽ hiển thị một phần bản vẽ của bạn từ chế độ Model.
   • Kéo và thả chuột để tạo kích thước khung nhìn phù hợp.
4. Thiết lập tỷ lệ trong viewport:

   Sau khi tạo viewport, chọn khung nhìn và thiết lập tỷ lệ cho bản vẽ. Bạn có thể chỉnh tỷ lệ bằng cách click vào khung nhìn và chọn tỷ lệ từ danh sách sẵn có trong thanh điều khiển.

   • Đảm bảo tỷ lệ phù hợp với khổ giấy và đảm bảo tất cả các chi tiết quan trọng đều hiển thị rõ ràng.
5. Trình bày bản vẽ:
   • Thêm các ghi chú, tiêu đề, và khung tên (title block) vào bản vẽ. Sử dụng lệnh MTEXT để viết ghi chú chi tiết.
   • Đảm bảo tất cả các yếu tố của bản vẽ được căn chỉnh hợp lý và dễ đọc.

Thiết lập khổ giấy và trình bày bản vẽ đúng cách giúp bản vẽ mặt bằng của bạn trông chuyên nghiệp và đảm bảo tính chính xác khi in ấn hoặc gửi cho khách hàng.

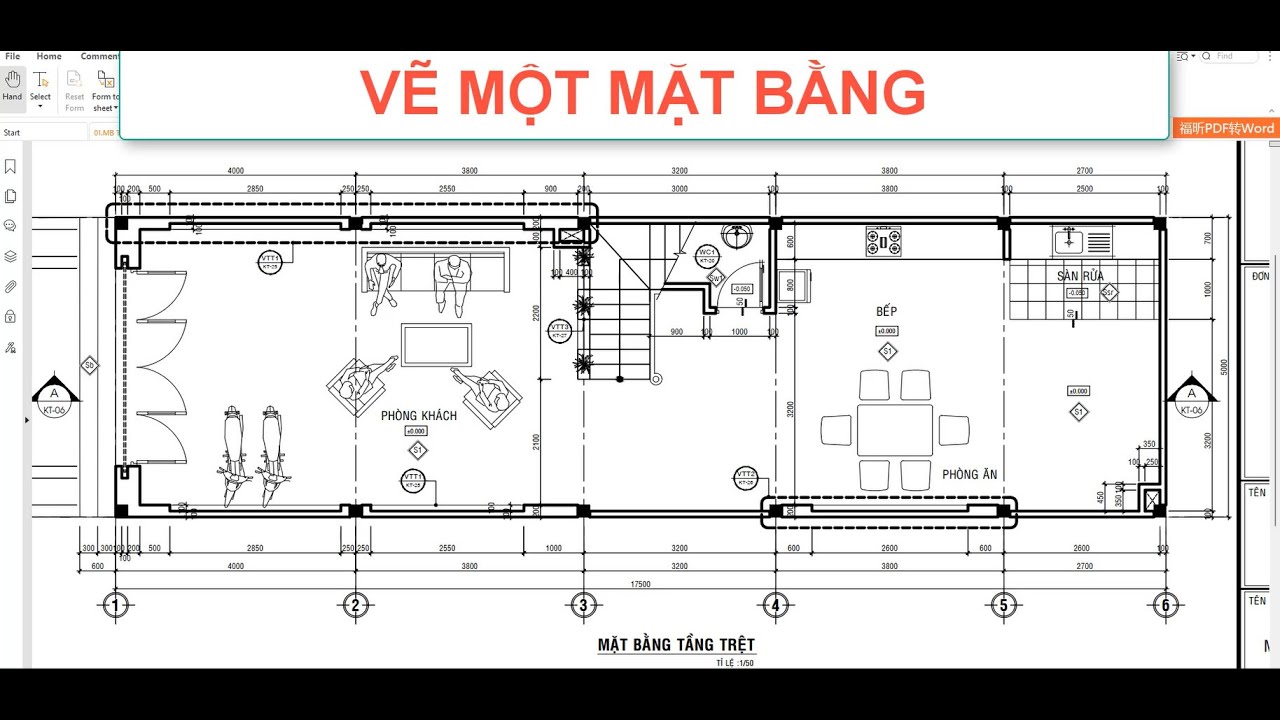

Khi vẽ mặt bằng trong AutoCAD, việc sử dụng Block và Dim Style là những kỹ thuật quan trọng giúp tiết kiệm thời gian và tăng độ chính xác. Block cho phép tái sử dụng các đối tượng, còn Dim Style giúp định dạng các kích thước một cách chuyên nghiệp. Dưới đây là các bước chi tiết để sử dụng hai công cụ này:

• Block:
1. Tạo các đối tượng cần được sử dụng nhiều lần trong bản vẽ, chẳng hạn như cửa, cột hoặc nội thất.
2. Sử dụng lệnh BLOCK hoặc B để tạo Block. Cần đặt tên cho Block và chọn điểm gốc (Base Point).
3. Lưu Block vào thư viện hoặc sử dụng lại trong các bản vẽ khác nhau bằng cách sử dụng lệnh INSERT hoặc I.
4. Nếu cần chỉnh sửa Block, dùng lệnh REFEDIT để thực hiện thay đổi mà không ảnh hưởng đến các Block khác.
• Dim Style:
1. Để tạo một kiểu kích thước (Dim Style) mới, sử dụng lệnh DIMSTYLE hoặc D.
2. Chọn New để tạo kiểu mới, sau đó điều chỉnh các thuộc tính như tỉ lệ, đơn vị và định dạng mũi tên cho phù hợp với bản vẽ.
3. Sau khi thiết lập, lưu lại kiểu Dim Style này để sử dụng cho các bản vẽ khác.
4. Khi cần thay đổi kiểu kích thước, chọn đối tượng kích thước và thay đổi sang kiểu mới trong bảng Properties.

Việc sử dụng hiệu quả Block và Dim Style giúp bạn tối ưu hóa quy trình vẽ và đảm bảo các yếu tố kích thước và đối tượng trong bản vẽ luôn chính xác và dễ dàng quản lý.

Với kỹ thuật này, bạn có thể tiết kiệm thời gian vẽ, đảm bảo sự thống nhất trong bản vẽ và dễ dàng chỉnh sửa khi cần.

Khóa học AutoCAD nâng cao tập trung vào việc trang bị cho người học những kỹ năng chuyên sâu và các công cụ hiệu quả để tạo ra bản vẽ chất lượng cao trong nhiều lĩnh vực như kiến trúc, xây dựng và cơ khí. Dưới đây là những nội dung cơ bản và các bước quan trọng khi học AutoCAD nâng cao:

• Sử dụng các công cụ vẽ nâng cao:

  Người học sẽ làm quen với các công cụ như Polylines, Splines và Ellipses để tạo ra các bản vẽ phức tạp và chi tiết.

• Ứng dụng 3D trong AutoCAD:

  Học viên sẽ học cách sử dụng các lệnh như Extrude, Revolve, và Loft để chuyển đổi các đối tượng 2D thành 3D, tạo mô hình không gian thực tế.

• Quản lý Layer và Block:

  Hướng dẫn cách tổ chức và quản lý các layer trong bản vẽ, cũng như tạo và sử dụng Block để tối ưu hóa quy trình làm việc, giảm thời gian vẽ.

• Kỹ thuật sử dụng Dim Style:

  Học viên sẽ nắm vững cách tạo và hiệu chỉnh Dim Style để quản lý kích thước trong bản vẽ một cách chính xác và hiệu quả.

• Tích hợp Layout và Viewports:

  Học cách tạo các Viewport trong Layout để quản lý các không gian hiển thị khác nhau trong cùng một bản vẽ. Điều này giúp tối ưu hóa quá trình xuất bản vẽ ra các định dạng in ấn.

• Xuất bản vẽ và tài liệu:

  Khóa học hướng dẫn cách xuất bản vẽ ra các định dạng khác nhau như PDF, DWG và sử dụng các tính năng in ấn tiên tiến trong AutoCAD.

Kết thúc khóa học, học viên sẽ có khả năng sử dụng thành thạo các công cụ nâng cao trong AutoCAD để tự tin làm việc trong các dự án chuyên nghiệp.
