LEGO Onshape: Hướng Dẫn Thiết Kế 3D và Tài Nguyên Toàn Diện

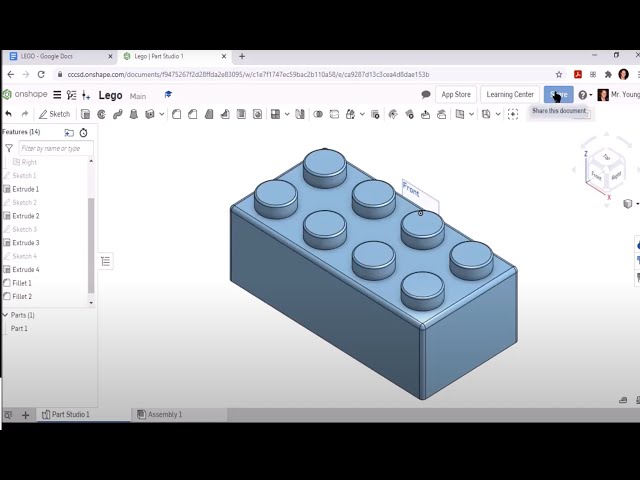

Thiết kế LEGO trong Onshape là một cách thú vị để kết hợp phần mềm CAD hiện đại với các mẫu hình truyền thống của LEGO, cho phép người dùng tạo và tùy chỉnh các mô hình một cách chi tiết và chính xác. Onshape, một nền tảng CAD dựa trên đám mây, nổi bật nhờ khả năng cộng tác và truy cập từ xa, hỗ trợ người dùng trong việc thiết kế và chia sẻ các mẫu LEGO với độ chính xác cao.

• Onshape và các tính năng chính: Onshape cung cấp công cụ CAD tích hợp, tự động lưu thiết kế, và hỗ trợ PDM (Product Data Management), rất phù hợp cho việc sáng tạo các thiết kế phức tạp như LEGO mà không cần lo ngại về việc mất dữ liệu hay phải cài đặt phần mềm trên thiết bị.
• Quy trình tạo mô hình LEGO cơ bản: Để bắt đầu, người dùng thường tạo một khối LEGO cơ bản bằng cách sử dụng các công cụ phác thảo và tùy chỉnh kích thước trong Onshape. Cấu trúc của khối LEGO thường bao gồm các đơn vị đo đặc thù như chiều cao, chiều dài, chiều rộng và các yếu tố như chiều cao gờ (stud height) và độ dày ống (tube width), giúp tạo ra các mô hình LEGO chuẩn.
• Thiết lập biến số: Để dễ dàng điều chỉnh và sao chép các phần trong Onshape, nhiều người dùng đặt các biến số như Đơn vị (1.5 mm) và Nửa đơn vị (0.75 mm) để mô phỏng kích thước và đặc điểm của các khối LEGO thực tế. Các biến này giúp quá trình thiết kế trở nên linh hoạt và chính xác hơn.
• Thử nghiệm và tinh chỉnh: Do thiếu kích thước chính thức từ LEGO, quá trình thiết kế đôi khi phải dựa vào sự thử nghiệm và tính toán dựa trên các quan sát. Để đạt được độ chính xác, người dùng có thể đo lường từ các mẫu LEGO có sẵn và điều chỉnh thiết kế sao cho tương đồng với thực tế.

Onshape là công cụ lý tưởng cho những ai đam mê LEGO và muốn mở rộng khả năng sáng tạo của mình. Với các công cụ và tính năng mạnh mẽ, người dùng có thể tạo ra các mô hình LEGO đa dạng, từ đơn giản đến phức tạp, đồng thời chia sẻ và cộng tác dễ dàng với các nhà thiết kế khác.

Onshape là công cụ mạnh mẽ hỗ trợ thiết kế mô hình 3D với các công cụ phong phú. Để tạo mô hình LEGO trong Onshape, bạn có thể làm theo các bước cơ bản sau:

1. Khởi tạo một tài liệu mới:

   Trước tiên, vào Onshape và tạo một tài liệu mới. Điều này sẽ tạo môi trường làm việc cho mô hình LEGO của bạn.

2. Thiết kế từng khối LEGO:

   Bắt đầu tạo các khối LEGO cơ bản bằng cách sử dụng công cụ “Sketch”. Dùng các hình dạng cơ bản như hình vuông và hình tròn để vẽ phác thảo mặt trên của viên gạch LEGO, rồi áp dụng chức năng “Extrude” để tạo chiều cao cho khối.

3. Sao chép và tổ chức các phần:

   Onshape cung cấp chức năng “Replicate” để sao chép nhiều khối cùng lúc, giúp tiết kiệm thời gian. Để thêm khối LEGO vào các vị trí khác nhau, bạn có thể dùng “Mate Connectors” để đảm bảo sự gắn kết chính xác giữa các khối.

4. Ghép các khối LEGO thành cụm:

   Dùng tính năng “Assembly” để tổ chức các khối LEGO vào các cụm và vị trí mong muốn. Điều này cho phép bạn dễ dàng điều chỉnh và kiểm soát sự sắp xếp của các khối LEGO trong toàn bộ mô hình.

5. Kiểm tra và điều chỉnh:

   Sau khi hoàn thành mô hình, bạn có thể xoay, thu phóng và kiểm tra các góc cạnh để đảm bảo mô hình LEGO hoàn thiện. Nếu cần thiết, thực hiện điều chỉnh bằng cách thay đổi các tham số hoặc kích thước.

Onshape là công cụ rất phù hợp để tạo các mô hình LEGO phức tạp, với khả năng làm việc nhóm hiệu quả, giúp các thành viên cùng nhau chỉnh sửa và hoàn thiện mô hình một cách linh hoạt.

Onshape đã trở thành công cụ phổ biến để tạo ra các mô hình LEGO độc đáo, đáp ứng nhiều mục đích học tập và sáng tạo. Với khả năng thiết kế theo từng bước, sinh viên và người dùng có thể tự tay thiết kế các dự án từ đơn giản đến phức tạp và tạo ra những mẫu mô hình LEGO sáng tạo ngay trên nền tảng đám mây của Onshape.

Dự án mẫu cho sinh viên

Một dự án điển hình cho sinh viên là “Reverse Engineering LEGO” – sinh viên được hướng dẫn cách sao chép chính xác một mảnh LEGO có sẵn bằng cách sử dụng dụng cụ đo như thước kẹp Vernier để lấy thông số. Sau đó, họ tạo mô hình chi tiết bằng các công cụ thiết kế của Onshape và xuất ra bản vẽ có đầy đủ kích thước. Mô hình này giúp sinh viên luyện kỹ năng mô hình hóa và chính xác hóa từng chi tiết nhỏ của sản phẩm LEGO.

Sử dụng chức năng “Mate Connectors” và “Replicate”

Onshape cung cấp các công cụ mạnh mẽ như “Mate Connectors” để kết nối các mảnh LEGO một cách dễ dàng, chỉ cần một lệnh kết nối cho mỗi phần. Ngoài ra, chức năng “Replicate” cho phép sao chép các mảnh LEGO nhanh chóng chỉ với một cú nhấp chuột, giúp tăng tốc độ lắp ráp các mô hình lớn hoặc phức tạp mà vẫn giữ được độ chính xác cao.

Các ứng dụng và ý tưởng sáng tạo

• Lập nhóm và làm việc nhóm: Với khả năng thiết kế và chia sẻ trên nền tảng đám mây, Onshape giúp các thành viên trong nhóm làm việc đồng bộ hóa, chia sẻ các thiết kế LEGO dễ dàng và cùng nhau phát triển mô hình mà không cần tải xuống các tệp cồng kềnh.
• Dự án giải trí và nghệ thuật: Một số người dùng tận dụng Onshape để tạo các mô hình LEGO như mô phỏng tòa nhà nổi tiếng, công trình kiến trúc thu nhỏ hoặc các nhân vật sáng tạo từ phim ảnh và truyện tranh. Điều này không chỉ giải trí mà còn giúp cải thiện khả năng thiết kế 3D.
• Ứng dụng trong giáo dục: Các giảng viên và học sinh sử dụng Onshape để thiết kế các bài học tương tác về kỹ thuật và mỹ thuật, chẳng hạn như mô phỏng các máy móc đơn giản hoặc các bài học hình học phức tạp bằng cách kết hợp các khối LEGO trong Onshape.

Những dự án này thể hiện sức mạnh và tính ứng dụng đa dạng của Onshape, từ việc tái tạo mảnh LEGO cá nhân cho đến việc xây dựng những mô hình phức tạp và đầy tính nghệ thuật. Bằng cách làm chủ các công cụ của Onshape, người dùng có thể phát huy khả năng sáng tạo vô hạn trong việc thiết kế và ứng dụng LEGO cho học tập, giải trí và sáng tạo nghệ thuật.

Trong Onshape, có rất nhiều công cụ và thư viện mã nguồn mở có thể giúp người dùng tạo và tinh chỉnh mô hình LEGO một cách nhanh chóng và hiệu quả. Các công cụ này bao gồm nhiều tính năng tự động hóa từ việc tạo khối cơ bản đến cấu hình các chi tiết phức tạp. Dưới đây là một số công cụ phổ biến và cách sử dụng chúng:

• MKCad: Đây là một thư viện lớn chứa các chi tiết lắp ráp sẵn có như các khối LEGO cơ bản. Người dùng có thể truy cập MKCad trực tiếp từ Onshape và kéo thả các chi tiết vào bản thiết kế mà không cần thiết kế lại từ đầu. Điều này giúp tiết kiệm thời gian đáng kể và duy trì sự chính xác trong các dự án.
• FeatureScript: Một ngôn ngữ lập trình mạnh mẽ do Onshape phát triển cho phép tạo các tính năng tùy chỉnh. Với FeatureScript, người dùng có thể tạo các chức năng tự động như bộ công cụ gắn ghép, lỗ bắt động cơ, và các chi tiết hình học đặc biệt, rất hữu ích trong thiết kế LEGO và các mô hình phức tạp khác.
• Công cụ nhân bản: Trong các mô hình LEGO, thường cần nhân bản nhiều phần tử giống nhau. Công cụ “Replicate” trong Onshape cho phép người dùng sao chép nhanh chóng một phần tử LEGO và áp dụng lại nhiều lần trong mô hình, chỉ với vài thao tác đơn giản.

Một số công cụ hỗ trợ nổi bật khác giúp tối ưu hóa thiết kế bao gồm:

Với các thư viện và công cụ hỗ trợ phong phú, Onshape mang đến cho người dùng nhiều lựa chọn mạnh mẽ để dễ dàng thiết kế, sửa đổi và chia sẻ các dự án LEGO. Các công cụ mã nguồn mở cũng tạo điều kiện cho cộng đồng thiết kế tự do sáng tạo và phát triển các tính năng mới nhằm đáp ứng nhu cầu đa dạng trong thiết kế mô hình LEGO.

Onshape hỗ trợ nhiều phương thức để xuất và chia sẻ mô hình LEGO dễ dàng với người dùng khác. Dưới đây là hướng dẫn chi tiết từng bước để thực hiện kết xuất và chia sẻ mô hình của bạn trong Onshape.

1. Kết xuất mô hình LEGO từ Onshape:
   • Chọn mô hình hoặc một phần của mô hình cần xuất trong Onshape.
   • Nhấp chuột phải và chọn "Export...". Trong cửa sổ xuất hiện, bạn có thể chọn định dạng file mong muốn, ví dụ: STL, STEP, hoặc DXF để phù hợp với mục đích sử dụng, như in 3D hay chia sẻ trên các nền tảng khác.
   • Điều chỉnh các thiết lập về độ chính xác và tên tệp nếu cần, sau đó nhấp "Export" để tải về hoặc lưu trữ trên đám mây.
2. Chia sẻ mô hình LEGO trên Onshape:
   • Trong giao diện của tài liệu, chọn "Share" ở góc trên cùng bên phải. Cửa sổ chia sẻ sẽ hiển thị các tùy chọn chia sẻ khác nhau.
   • Nhập địa chỉ email của người bạn muốn chia sẻ và chọn quyền truy cập thích hợp, như quyền xem hoặc quyền chỉnh sửa.
   • Nếu đối tác không có tài khoản Onshape, bạn cũng có thể tạo liên kết xem chỉ một phần của tài liệu, giúp bảo vệ quyền riêng tư và dữ liệu.
3. Sử dụng “Publications” để chia sẻ dữ liệu có kiểm soát:

   Onshape cung cấp công cụ "Publications" cho phép bạn chia sẻ tài liệu hoặc các phần của mô hình mà không bao gồm toàn bộ lịch sử hoặc các chi tiết không cần thiết. Đây là cách tiện lợi để bảo mật dữ liệu mà vẫn cho phép người nhận xem các bản vẽ và mô hình chính.

   • Bắt đầu bằng cách chọn "Create" > "Publication", đặt tên và mô tả cho tài liệu mới.
   • Chọn các mô hình, bản vẽ, hoặc tài liệu muốn chia sẻ bằng cách nhấp vào "Insert Document Tabs".
   • Sau khi hoàn thành, nhấn "Share" để cấp quyền truy cập đến các thành viên hoặc khách mời qua email.

Việc kết xuất và chia sẻ mô hình LEGO qua Onshape giúp người dùng thuận tiện trong việc hợp tác với đồng nghiệp và đối tác, đồng thời bảo vệ bản quyền và quản lý dữ liệu dễ dàng.

Onshape và LEGO cung cấp nhiều tài nguyên học tập và cộng đồng trực tuyến nhằm hỗ trợ người dùng, đặc biệt là các nhà thiết kế và giáo viên trong việc học và sử dụng phần mềm hiệu quả. Những tài nguyên này giúp người học tiếp cận các hướng dẫn, khóa học, và tài liệu phong phú về Onshape cùng các dự án LEGO.

• Tài nguyên từ Onshape Education: Onshape cung cấp một loạt tài liệu và khóa học miễn phí dành cho giáo dục CAD, hỗ trợ người dùng từ cơ bản đến nâng cao. Các tài liệu này bao gồm các bài học, dự án mẫu, và hướng dẫn sử dụng chi tiết. Nền tảng còn có những khóa học trực tuyến giúp người mới bắt đầu dễ dàng tiếp cận.
• Cộng đồng Onshape: Cộng đồng Onshape là nơi người dùng có thể kết nối, trao đổi kiến thức, và nhận hỗ trợ từ các chuyên gia và người dùng khác. Diễn đàn này có nhiều mục thảo luận, bao gồm các chủ đề về thiết kế CAD, giải quyết lỗi kỹ thuật, và phát triển dự án, giúp người dùng tìm kiếm câu trả lời nhanh chóng.
• LEGO Education: Đối với giáo viên và học sinh, LEGO Education cung cấp nguồn tài liệu phong phú bao gồm các bài học, tài liệu giáo trình, và bài tập thực hành theo chủ đề STEM. Người dùng có thể truy cập vào cộng đồng LEGO Education để học hỏi từ các chuyên gia và trao đổi với các nhà giáo dục khác về phương pháp giảng dạy và tích hợp LEGO vào lớp học.
• Các nền tảng mã nguồn mở và thư viện chia sẻ: Nhiều thư viện mã nguồn mở và nền tảng chia sẻ khác cũng có sẵn cho các mô hình LEGO và CAD trên Onshape. Những thư viện này chứa các mô hình 3D có sẵn hoặc các mã lệnh sẵn sàng để người dùng tải xuống và tùy chỉnh, giúp tiết kiệm thời gian và nâng cao hiệu quả khi thiết kế.

Thông qua việc tận dụng các tài nguyên học tập và cộng đồng hỗ trợ, người dùng Onshape và LEGO có thể dễ dàng nâng cao kỹ năng, chia sẻ kinh nghiệm và phát triển các dự án sáng tạo.
