Cách Vẽ Cánh Quạt trong AutoCAD: Hướng Dẫn Chi Tiết Từ A đến Z

Trước khi bắt đầu vẽ cánh quạt trong AutoCAD, việc chuẩn bị kỹ càng là rất quan trọng. Dưới đây là các bước cần thực hiện:

1. Kiểm tra và cập nhật phiên bản AutoCAD: Đảm bảo rằng bạn đang sử dụng phiên bản mới nhất của AutoCAD để có được tất cả các tính năng và công cụ cần thiết.
2. Tìm hiểu về các công cụ vẽ cơ bản: Trước hết, hãy nắm vững cách sử dụng các công cụ vẽ cơ bản như đường thẳng, đường cong, hình tròn, và hình chữ nhật.
3. Hiểu biết về các lệnh trong AutoCAD: Các lệnh như Extrude, Helix, và Sweep sẽ rất hữu ích trong việc vẽ và tạo hình 3D cho cánh quạt.
4. Chuẩn bị ý tưởng thiết kế: Hãy có một ý tưởng rõ ràng về thiết kế cánh quạt bạn muốn tạo. Bạn có thể vẽ phác thảo trên giấy trước hoặc sử dụng các mẫu thiết kế có sẵn.
5. Thiết lập không gian làm việc: Chọn và thiết lập không gian làm việc phù hợp trong AutoCAD, bao gồm việc chọn góc nhìn và tỷ lệ phù hợp.
6. Thực hành với các bài tập mẫu: Trước khi bắt đầu vẽ thiết kế cụ thể, hãy thử thực hành với các bài tập mẫu để làm quen với các công cụ và lệnh.

Việc chuẩn bị kỹ càng sẽ giúp bạn có thể tiến hành vẽ một cách thuận lợi và hiệu quả hơn.

Để bắt đầu vẽ cánh quạt trong AutoCAD, bước đầu tiên là khởi động phần mềm và tạo một bản vẽ mới. Dưới đây là hướng dẫn chi tiết:

1. Khởi động phần mềm AutoCAD trên máy tính của bạn.
2. Chọn \"File\" từ menu, sau đó chọn \"New\" để tạo một bản vẽ mới.
3. Chọn một template phù hợp với nhu cầu vẽ của bạn, ví dụ như \"acad.dwt\" cho các bản vẽ 2D hoặc \"acad3D.dwt\" cho 3D.
4. Sau khi chọn template, một không gian làm việc mới sẽ được mở ra, sẵn sàng cho bạn bắt đầu vẽ.

Lưu ý: Quá trình vẽ cánh quạt có thể yêu cầu sử dụng cả các công cụ vẽ 2D và 3D, tùy thuộc vào yêu cầu cụ thể của dự án của bạn.

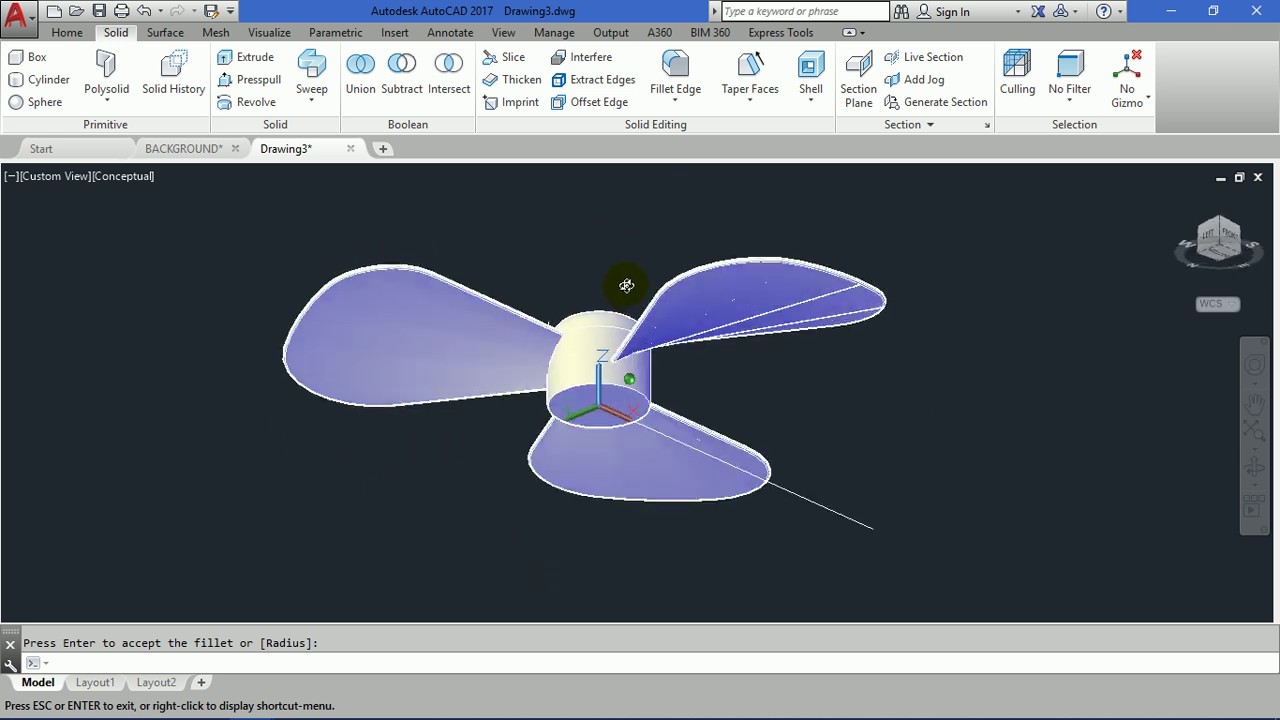

Ở bước này, việc lựa chọn công cụ vẽ phù hợp là rất quan trọng để tạo ra hình dạng cơ bản của cánh quạt. Dưới đây là các bước cần thực hiện:

1. Sử dụng công cụ Line để vẽ các đường thẳng cần thiết.
2. Để tạo các đường cong và cung, chọn công cụ Arc.
3. Chọn công cụ Circle để vẽ các hình tròn, áp dụng cho phần trung tâm của cánh quạt hoặc các chi tiết tròn.
4. Sử dụng công cụ Rectangle để tạo ra các hình chữ nhật, có thể ứng dụng cho việc thiết kế cơ sở của cánh quạt.
5. Tùy chỉnh và chỉnh sửa kích thước của các hình dạng đã vẽ, sử dụng các lệnh như TRIM để cắt và tạo ra hình dạng mong muốn.
6. Kết hợp sử dụng các công cụ và lệnh khác nhau để hoàn thiện phần vẽ cơ bản của cánh quạt.

Việc lựa chọn công cụ vẽ phù hợp sẽ giúp bạn dễ dàng tạo ra hình dạng cơ bản và chuẩn xác cho cánh quạt trong AutoCAD.

Ở bước này, bạn sẽ tạo hình dạng cơ bản của cánh quạt bằng cách sử dụng các công cụ và lệnh trong AutoCAD:

1. Tạo một ellipse làm hình cơ bản của cánh quạt bằng lệnh ELLIPSE.
2. Sử dụng lệnh TRIM để cắt các phần ellipse không cần thiết, tạo thành các phần cánh.
3. Vẽ đường trục cho cánh quạt sử dụng lệnh LINE, vẽ từ tâm ellipse qua các cạnh.
4. Kết nối các đường trục với cạnh ellipse, tạo hình dạng cánh quạt.
5. Sử dụng các lệnh chỉnh sửa như MOVE, ROTATE, SCALE để tinh chỉnh kích thước và hướng của cánh quạt.
6. Cuối cùng, kiểm tra và chỉnh sửa các chi tiết cuối cùng của cánh quạt.

Quá trình này giúp bạn tạo ra hình dạng cơ bản cho cánh quạt và chuẩn bị cho các bước tiếp theo trong việc tạo mô hình cánh quạt trong AutoCAD.

Ở bước này, chúng ta sẽ tận dụng các lệnh nâng cao của AutoCAD để thêm chiều sâu và chi tiết vào mô hình cánh quạt:

1. Sử dụng lệnh Extrude để tạo đối tượng 3D từ hình dạng cơ bản.
2. Áp dụng lệnh Helix để tạo các hình xoắn hoặc lò xo cần thiết cho cấu trúc của cánh quạt.
3. Chọn lệnh Sweep để tạo các đối tượng phức tạp bằng cách trượt một hình dạng qua một đường dẫn.
4. Thêm các chi tiết cuối cùng và tinh chỉnh mô hình sử dụng các công cụ chỉnh sửa và lệnh như Move, Rotate, và Scale.

Sử dụng các lệnh nâng cao này giúp cánh quạt có được hình dạng 3D chi tiết và chân thực hơn.

Sau khi vẽ hình dạng cơ bản của cánh quạt, bước tiếp theo là tinh chỉnh kích thước và hình dạng. Điều này đòi hỏi sự tỉ mỉ và chú ý đến từng chi tiết để đảm bảo cánh quạt đạt đến độ chính xác cao.

1. Chỉnh sửa Kích Thước: Sử dụng công cụ \"Scale\" để điều chỉnh tỷ lệ của cánh quạt. Đảm bảo kích thước của cánh quạt phù hợp với thiết kế tổng thể.
2. Chỉnh sửa Hình Dạng: Sử dụng các lệnh như \"Trim\", \"Extend\", và \"Fillet\" để tinh chỉnh các góc và đường nét của cánh quạt. Điều này giúp cải thiện tính thẩm mỹ và chức năng của cánh quạt.
3. Thêm Chi Tiết: Áp dụng các kỹ thuật như \"Hatch\" để thêm mô hình hoặc kết cấu, tạo hiệu ứng thực tế cho cánh quạt.
4. Áp dụng Màu Sắc: Sử dụng công cụ \"Color\" để thêm màu sắc cho cánh quạt, giúp phân biệt các bộ phận và tạo nên sự hấp dẫn về mặt thị giác.
5. Điều Chỉnh Đường Nét: Sử dụng công cụ \"Linetype\" để thay đổi loại đường nét, nhấn mạnh các chi tiết quan trọng của cánh quạt.
6. Kiểm Tra Độ Chính Xác: Sử dụng công cụ \"Measure\" để kiểm tra kích thước và tỷ lệ của cánh quạt, đảm bảo rằng mọi thứ đều chính xác theo thiết kế.

Lưu ý rằng quá trình này có thể yêu cầu điều chỉnh liên tục để đạt được kết quả mong muốn. Sự kiên nhẫn và tỉ mỉ sẽ là chìa khóa để thành công trong việc tạo ra cánh quạt hoàn hảo.

Trong bước này, chúng ta sẽ tập trung vào việc tạo ra mô hình 3D chi tiết cho cánh quạt sử dụng các công cụ và lệnh có trong AutoCAD.

1. Tạo Hình 3D Cơ Bản: Sử dụng lệnh \"Extrude\" để biến hình dạng 2D của cánh quạt thành một đối tượng 3D. Chọn hình dạng cơ bản và chỉ định độ dài hoặc độ cao cho quá trình \"extrude\".
2. Tạo Lỗ trên Cánh Quạt: Áp dụng công cụ \"Hole\" để tạo các lỗ trên cánh quạt. Chọn vị trí và kích thước cần thiết cho lỗ.
3. Chỉnh sửa Màu Sắc và Đường Nét: Sử dụng công cụ \"Color\" để thêm màu sắc và \"Linetype\" để thay đổi loại đường nét, tăng cường tính thẩm mỹ cho mô hình.
4. Áp dụng Kỹ Thuật Nâng Cao: Sử dụng các lệnh như \"Rotate\" để xoay cánh quạt, \"Array\" để tạo bản sao cánh quạt, và \"Material\" để thêm vật liệu cho cánh quạt, tạo hiệu ứng thực tế.
5. Render Hình Ảnh Cuối Cùng: Khi hoàn thành mô hình, sử dụng lệnh \"Render\" để tạo hình ảnh thực tế của cánh quạt, bao gồm ánh sáng và đổ bóng.

Việc áp dụng các kỹ thuật này trong AutoCAD sẽ giúp bạn tạo ra một mô hình cánh quạt 3D chi tiết và chuyên nghiệp. Hãy kiên nhẫn và thực hành để làm chủ những kỹ năng này.

Ở giai đoạn cuối cùng này, chúng ta sẽ tập trung vào việc tối ưu hóa và chỉnh sửa chi tiết cho mô hình cánh quạt 3D trong AutoCAD, đảm bảo tính chính xác và thẩm mỹ cao nhất.

1. Kiểm tra và Điều chỉnh Kích Thước: Sử dụng công cụ \"Measure\" để kiểm tra kích thước và tỷ lệ của mô hình, đảm bảo rằng mọi thứ đều chính xác như mong đợi.
2. Chỉnh sửa Hình Dạng và Đường Nét: Sử dụng các lệnh như \"Trim\", \"Extend\" và \"Fillet\" để tinh chỉnh các đường nét và hình dạng, đảm bảo rằng mọi chi tiết đều hoàn hảo.
3. Áp dụng Vật liệu và Màu Sắc: Sử dụng lệnh \"Material\" để chọn và áp dụng vật liệu phù hợp cho cánh quạt. Điều chỉnh màu sắc và độ trong suốt để tạo hiệu ứng thực tế hơn.
4. Render và Kiểm tra Cuối cùng: Thực hiện lệnh \"Render\" để xem trước mô hình trong môi trường 3D, kiểm tra ánh sáng và đổ bóng. Điều chỉnh nếu cần để đạt được hiệu quả thẩm mỹ tốt nhất.
5. Lưu và Xuất Bản Vẽ: Sau khi hoàn tất tất cả các bước chỉnh sửa và tối ưu, hãy lưu bản vẽ và xuất ra định dạng cần thiết cho việc in ấn hoặc chia sẻ.

Quá trình tối ưu hóa và chỉnh sửa này quan trọng không kém các bước trước đó, yêu cầu sự chú ý đến từng chi tiết nhỏ để đảm bảo rằng mô hình cuối cùng không chỉ chính xác mà còn thẩm mỹ.

Hành trình khám phá \"cách vẽ cánh quạt trong AutoCAD\" không chỉ mở rộng kiến thức vẽ kỹ thuật mà còn nâng cao khả năng sáng tạo. Từ những bước đơn giản đến phức tạp, mỗi giai đoạn đều mở ra cánh cửa mới của trí tưởng tượng, kỹ năng và sự chính xác. Hãy bắt đầu hành trình thiết kế của bạn với AutoCAD để tạo ra những tác phẩm độc đáo và chuyên nghiệp!
