AutoCAD Stretch: Hướng Dẫn Chi Tiết và Mẹo Sử Dụng Hiệu Quả

Lệnh STRETCH trong AutoCAD là một công cụ cơ bản và quan trọng, cho phép người dùng điều chỉnh các đối tượng trong bản vẽ mà không thay đổi hình dạng hoặc kích thước ban đầu của chúng. Lệnh này thường được sử dụng để di chuyển và kéo dài các phần của đối tượng, nhưng chỉ ảnh hưởng đến các đỉnh và điểm cuối nằm trong vùng chọn chéo, để lại những phần nằm ngoài vùng chọn không thay đổi. Điều này giúp lệnh STRETCH trở thành công cụ lý tưởng cho việc điều chỉnh kích thước đối tượng một cách linh hoạt và chính xác.

Để sử dụng lệnh STRETCH, người dùng cần chọn đối tượng và xác định vùng chọn bằng phương pháp chọn chéo (crossing selection) hoặc sử dụng tùy chọn \"cpolygon\". Khi hoàn tất việc chọn, lệnh STRETCH sẽ di chuyển chỉ các đỉnh và điểm cuối nằm trong vùng chọn đó. Điều này có nghĩa là lệnh STRETCH không làm thay đổi các đối tượng 3D, chiều rộng của đường polyline, hay các đối tượng không nằm trong vùng chọn.

Ngoài ra, AutoCAD cũng cung cấp lệnh LENGTHEN, một lệnh chuyên biệt hơn, giúp thay đổi chiều dài của đối tượng trong khi vẫn giữ nguyên góc (đối với đường thẳng và polylines) hoặc bán kính (đối với cung và elipses). Việc hiểu rõ sự khác biệt và cách sử dụng hiệu quả giữa lệnh STRETCH và LENGTHEN sẽ giúp người dùng tối ưu hóa quá trình thiết kế của mình trong AutoCAD.

1. Bắt đầu sử dụng lệnh STRETCH: Trong AutoCAD, bạn có thể truy cập lệnh STRETCH bằng cách chọn nó từ panel \"Modify\" ở tab \"Home\". Một cách khác là nhập ‘S’ vào thanh lệnh (command bar) và nhấn Enter.
2. Chọn đối tượng cần chỉnh sửa: Sau khi kích hoạt lệnh, AutoCAD sẽ yêu cầu bạn chọn đối tượng. Bạn có thể chọn đối tượng bằng cách sử dụng phương pháp chọn chéo (crossing selection), điều này đòi hỏi ít nhất một đỉnh hoặc điểm cuối của đối tượng phải nằm trong vùng chọn.
3. Xác định vùng chọn: Để tạo vùng chọn chéo, bạn cần nhấn chuột và di chuyển con trỏ từ phải sang trái, sau đó nhấn chuột một lần nữa. Vùng chọn này sẽ xác định phần của đối tượng sẽ được kéo dài hoặc di chuyển.
4. Thiết lập điểm cơ sở và di chuyển: Khi đã chọn được đối tượng, bạn cần xác định điểm cơ sở cho việc di chuyển và sau đó xác định một điểm thứ hai hoặc nhập giá trị di chuyển. Lệnh STRETCH chỉ di chuyển các đỉnh và điểm cuối nằm trong vùng chọn chéo, để lại những phần nằm ngoài không thay đổi.
5. Sử dụng lệnh MSTRETCH cho việc kéo dài nhiều đối tượng: Trong trường hợp bạn cần kéo dài nhiều đối tượng cùng lúc, bạn có thể sử dụng lệnh MSTRETCH, có sẵn trong tab \"Express Tools\" dưới nhóm \"Modify\". Lệnh này cho phép bạn chọn giữa tạo vùng chọn chéo hình chữ nhật (C) hoặc đa giác (CP).

1. Chọn đối tượng: Trong AutoCAD, việc chọn đối tượng để áp dụng lệnh STRETCH bắt đầu bằng việc sử dụng phương pháp chọn chéo (crossing selection). Điều này có nghĩa là bạn phải vẽ một hình chữ nhật hoặc đa giác xung quanh đối tượng hoặc phần của đối tượng mà bạn muốn kéo dài hoặc di chuyển.
2. Vùng chọn chéo: Để tạo vùng chọn chéo, bạn cần nhấn chuột và di chuyển con trỏ từ phải sang trái. Khi thả chuột, tất cả các đối tượng hoặc phần của đối tượng bị vùng chọn chéo bao phủ sẽ được chọn để kéo dài.
3. Điểm cuối trong vùng chọn: Khi sử dụng lệnh STRETCH, chỉ những đỉnh và điểm cuối của đối tượng nằm trong vùng chọn chéo mới sẽ được di chuyển. Phần còn lại của đối tượng nằm ngoài vùng chọn sẽ không bị ảnh hưởng.
4. Sự khác biệt giữa chọn từ trái sang phải và từ phải sang trái: Khi bạn chọn đối tượng từ trái sang phải, chỉ những đối tượng hoàn toàn nằm trong vùng chọn mới được chọn. Trong khi đó, chọn từ phải sang trái (crossing selection) sẽ chọn tất cả các đối tượng mà vùng chọn chạm vào, kể cả khi chỉ một phần nhỏ của chúng nằm trong vùng chọn.

• Thay đổi kích thước đối tượng: Lệnh STRETCH thường được sử dụng để thay đổi kích thước các phần của đối tượng thiết kế, như kéo dài một bức tường trong bản vẽ kiến trúc hoặc chỉnh sửa kích thước của một thành phần trong bản vẽ kỹ thuật.
• Điều chỉnh bố cục: Trong trường hợp cần phải thay đổi bố cục của bản vẽ mà không muốn ảnh hưởng đến các phần khác, lệnh STRETCH cho phép bạn làm điều này một cách nhanh chóng và chính xác.
• Chỉnh sửa chi tiết: Lệnh này cũng rất hữu ích trong việc chỉnh sửa các chi tiết nhỏ trong bản vẽ, như điều chỉnh kích thước của cửa sổ, cánh cửa, hoặc các thành phần trang trí.
• Tối ưu hóa không gian: Trong thiết kế nội thất hoặc quy hoạch, lệnh STRETCH giúp tối ưu hóa không gian bằng cách cho phép điều chỉnh các phần của đối tượng để phù hợp hơn với bố cục tổng thể.
• Chỉnh sửa bản vẽ động lực học: Trong thiết kế cơ khí và động lực học, lệnh STRETCH có thể được sử dụng để chỉnh sửa kích thước và hình dạng của các bộ phận để đáp ứng yêu cầu kỹ thuật hoặc thử nghiệm.

• Sử dụng chọn chéo hiệu quả: Khi sử dụng lệnh STRETCH, việc chọn đối tượng bằng phương pháp chọn chéo (crossing selection) là rất quan trọng. Điều này giúp đảm bảo rằng chỉ những phần của đối tượng bạn muốn chỉnh sửa sẽ được thay đổi.
• Chú ý đến các điểm cuối và đỉnh: Lệnh STRETCH chỉ di chuyển các điểm cuối và đỉnh nằm trong vùng chọn. Hãy chắc chắn rằng bạn đã bao gồm tất cả các điểm cần thiết trong vùng chọn của mình.
• Xác định điểm cơ sở chính xác: Việc xác định điểm cơ sở (base point) chính xác sẽ giúp bạn kiểm soát tốt hơn quá trình kéo dài hoặc di chuyển đối tượng.
• Thận trọng khi sử dụng với đối tượng phức tạp: Khi làm việc với các đối tượng phức tạp hoặc có nhiều chi tiết, hãy sử dụng lệnh STRETCH một cách thận trọng để tránh làm thay đổi không mong muốn đến các phần khác của đối tượng.
• Kết hợp với các lệnh khác: Đôi khi, việc kết hợp lệnh STRETCH với các lệnh khác như ROTATE hoặc MIRROR có thể giúp bạn đạt được kết quả mong muốn một cách nhanh chóng và hiệu quả hơn.

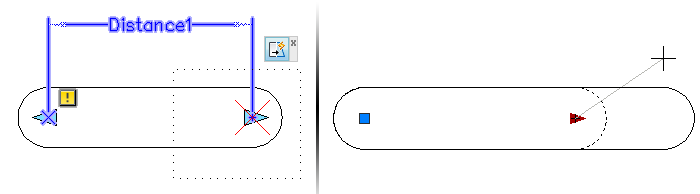

• Không thể sử dụng với đối tượng 3D: Lệnh STRETCH trong AutoCAD không áp dụng cho các đối tượng 3D. Nó chỉ hoạt động với các đối tượng 2D hoặc các phần của đối tượng 2D.
• Giới hạn với đường polyline: Khi sử dụng lệnh STRETCH với đường polyline, lệnh này không thay đổi chiều rộng của các đoạn đường. Nó chỉ di chuyển các đỉnh và điểm cuối nằm trong vùng chọn.
• Sự chính xác của vùng chọn: Để lệnh STRETCH hoạt động chính xác, vùng chọn chéo phải bao gồm tất cả các điểm cuối và đỉnh cần di chuyển. Nếu không, lệnh sẽ không tác động đến các phần của đối tượng nằm ngoài vùng chọn.
• Không thể sử dụng với một số loại đối tượng: Một số loại đối tượng như đối tượng dạng block, đối tượng hình học phức tạp, hoặc đối tượng có ràng buộc đặc biệt không thể được kéo dài bằng lệnh STRETCH.
• Cần thận trọng khi kéo dài các đối tượng có ràng buộc: Khi kéo dài đối tượng có ràng buộc với các đối tượng khác, cần chú ý đến việc ràng buộc này có thể bị ảnh hưởng, dẫn đến sự thay đổi không mong muốn ở các đối tượng liên quan.

Lệnh STRETCH trong AutoCAD, với sự linh hoạt và tiện ích đáng kinh ngạc, mở ra khả năng sáng tạo không giới hạn trong thiết kế, giúp bạn thực hiện các điều chỉnh chính xác và nhanh chóng trên bất kỳ đối tượng nào.
