Cầu thang 4 vế: định nghĩa, số liệu chuẩn và ví dụ tính

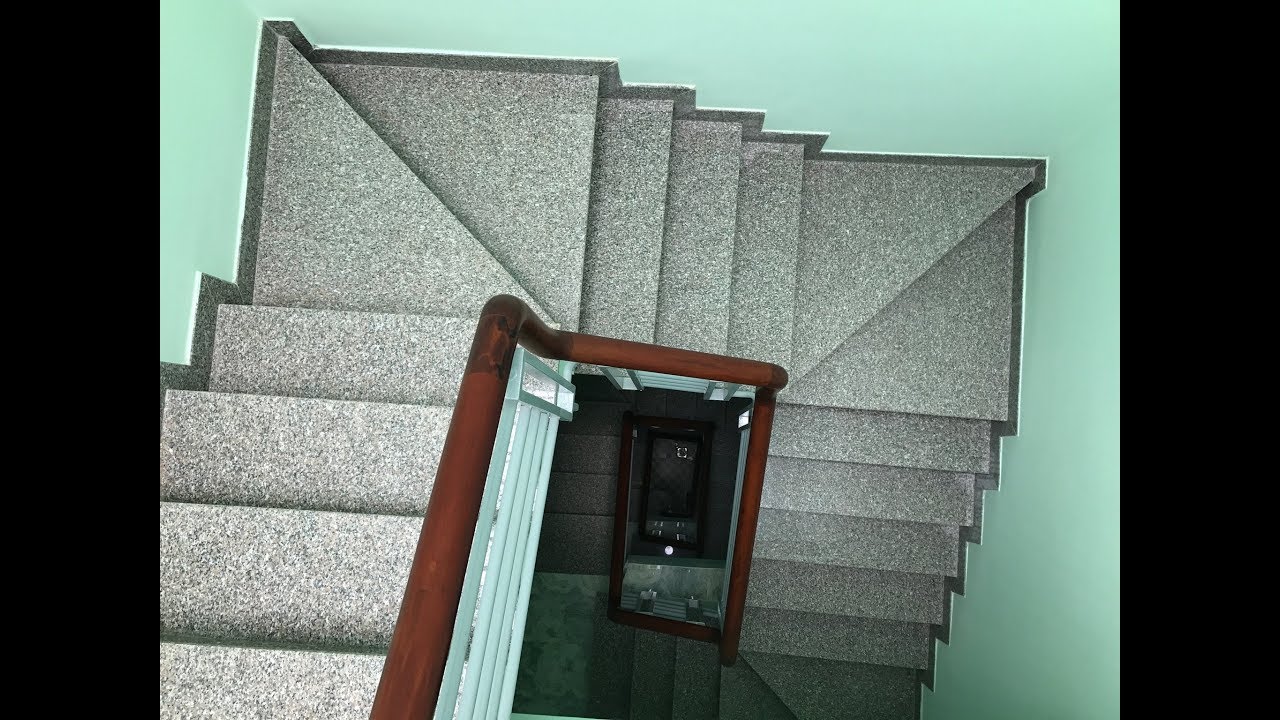

Cầu thang 4 vế là kiểu thang có bốn đoạn bậc liên tục và ba chiếu nghỉ giữa hai sàn tầng. Bài này lấy số liệu từ ba văn bản gốc, làm một ví dụ tính đầy đủ cho tầng cao 3,6 m, và chỉ ra một cái bẫy về chiều cao thông thuỷ mà các trang khác chưa nói tới.

Cầu thang 4 vế là gì, và vì sao các nguồn nói khác nhau

Khái niệm gốc duy nhất tra được là "vế thang". QCXDVN 05:2008/BXD, mục 3.3.3, định nghĩa vế thang là bộ phận của cầu thang có các bậc liên tục theo một chiều. Từ đó suy ra: bốn vế nghĩa là bậc đổi hướng ba lần, và mỗi lần đổi hướng phải có một chiếu nghỉ.

Nhưng đây là chỗ cần nói thẳng. Không văn bản nào trong ba văn bản dẫn ở bài này định nghĩa riêng cụm bốn vế. Giáo trình cấu tạo kiến trúc xếp bốn vế là một hình thức thang giữa hai sàn tầng, còn phần lớn trang thương mại chỉ dừng ở ba vế. Vì vậy khi đặt hàng, đừng đặt bằng chữ. Hãy đếm chiếu nghỉ: bốn vế thì phải có đúng ba chiếu nghỉ trong một tầng.

Số liệu bắt buộc lấy từ ba văn bản nào

Ba văn bản dưới đây đều tra được bản gốc. Con số trong bảng chép nguyên từ đó, không lấy lại từ blog nào.

Hai chỗ hay bị chép sai. Thứ nhất là bề rộng thang: có trang ghi 60 cm, thấp hơn mức 700 mm của tiêu chuẩn, và nếu là nhà ở liên kế thì thang thoát người còn phải đủ 0,9 m theo TCVN 9411:2012. Thứ hai là lan can: có trang ghi khoảng 85 đến 110 cm, trong đó mức 85 cm nằm dưới trần 900 mm. Đừng lấy khoảng đó làm chuẩn đặt thợ.

Ví dụ tính đầy đủ cho tầng cao 3,6 m

Đây là phần mà phần lớn trang đối thủ bỏ trống. Số liệu dưới đây tự kiểm được bằng phép nhân chia đơn giản.

Bẫy thông thuỷ khi ép bốn vế vào ô thang hẹp

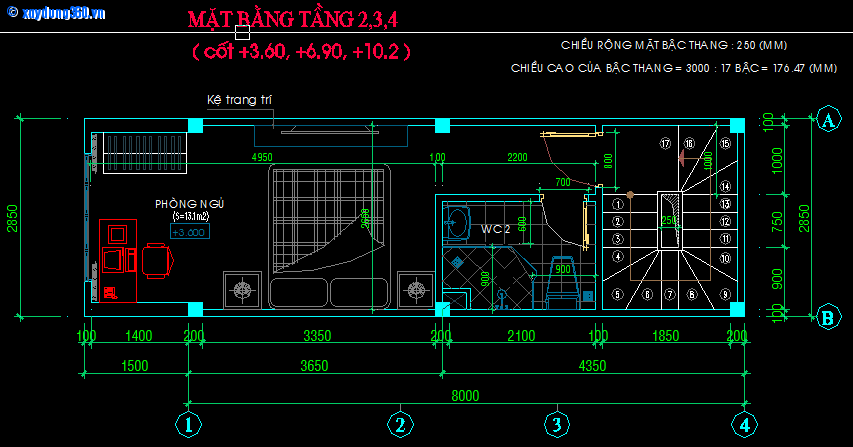

Nhiều người chọn bốn vế vì tưởng nó hợp mặt bằng hẹp. Điều ngược lại mới đúng. Cách xếp quanh lồng thang ở Hình 1 cần ô thang gần vuông cỡ 2,84 m, rộng hơn thang hai vế. Muốn nhét bốn vế vào một ô hẹp thì phải xếp kiểu hai chữ U chồng lên nhau, và lúc đó phát sinh một va chạm hình học.

Trong cách xếp đó, chiếu nghỉ thứ nhất và chiếu nghỉ thứ ba rơi vào cùng một đầu ô thang, cái nọ nằm ngay trên cái kia. Chiếu nghỉ thứ nhất ở cao độ 900, chiếu nghỉ thứ ba ở cao độ 2 700. Khoảng cách giữa hai mặt sàn là 1 800 mm, đúng bằng nửa chiều cao tầng. Trừ đi bản sàn chiếu nghỉ dày khoảng 150 mm, người đi bên dưới chỉ còn chừng 1 650 mm thông thuỷ.

Mức đó thấp hơn hẳn 2 000 mm mà cả TCVN 13967:2024 lẫn QCXDVN 05:2008/BXD cùng đòi. Muốn kiểu xếp này đạt chuẩn, chiều cao tầng phải từ khoảng 4,3 m trở lên, vì khi đó nửa chiều cao tầng trừ bản sàn mới còn đủ 2 m. Nhà ở thông thường cao 3,2 đến 3,6 m nên gần như chắc chắn phạm.

Kích thước bậc và lan can, đọc theo hình

Ba đại lượng cần nhớ là cổ bậc, mặt bậc và tổng hai lần cổ bậc cộng mặt bậc. Lan can đo từ mũi bậc lên tay trên cùng.

Số bậc mỗi vế: không văn bản nào đặt trần

Các trang đang xếp hạng chép nhau con số 16 hoặc 18 bậc tối đa cho một vế. Chúng lệch nhau, và không trang nào dẫn được điều khoản. Chúng tôi đã tìm trong toàn văn TCVN 13967:2024, TCVN 9411:2012 và QCXDVN 05:2008/BXD, không văn bản nào đặt trần số bậc cho một vế.

Con số quen thuộc 3 đến 18 bậc là khuyến nghị của giáo trình cấu tạo kiến trúc, dựa trên sức leo của người bình thường. Nó hữu ích, nhưng nó là kinh nghiệm chứ không phải quy định. Với thang bốn vế thì chuyện này gần như không thành vấn đề, vì chia bốn nên mỗi vế chỉ còn 5 đến 6 bậc.

Sinh lão bệnh tử: tập quán dân gian, không phải yêu cầu kỹ thuật

Cách đếm này gán bốn chữ Sinh, Lão, Bệnh, Tử lặp vòng cho từng bậc, và người ta mong bậc cuối rơi vào chữ Sinh. Đây là tập quán dân gian. Không văn bản kỹ thuật nào nhắc tới nó, và bài này ghi lại chỉ để bạn biết nó xung đột với số học ở đâu.

Trở lại ví dụ 20 bậc. Số 20 chia hết cho 4 nên bậc thứ 20 rơi vào chữ Tử. Muốn vào chữ Sinh thì phải lấy 21 bậc, mà 21 không chia hết cho 4. Khi đó ba vế 5 bậc và một vế 6 bậc, hoặc phải đổi cổ bậc thành 3 600 chia 21, tức khoảng 171 mm. Cả hai cách đều vẫn đạt chuẩn, nhưng vế thang sẽ dài ngắn khác nhau và ô thang phải nới thêm. Bạn tự cân nhắc, đừng để thợ quyết hộ.

An toàn cháy: dẫn đúng văn bản

Không có quy chuẩn riêng về an toàn cháy dành cho nhà ở. Cái sát nhất là Điều 9 của TCVN 13967:2024, một tiêu chuẩn chứ không phải quy chuẩn. Điều 9 áp cho nhà cao dưới 7 tầng, chiều cao phòng cháy chữa cháy dưới 25 m, khối tích dưới 5 000 m khối, có tối đa một tầng hầm hoặc một tầng nửa hầm.

Trong Điều 9 có hai nhánh khác nhau. Mục 9.2 dành cho nhà chỉ để ở, và cho phép thoát nạn qua cầu thang bộ loại 2, tức thang hở trong nhà. Mục 9.3 dành cho nhà ở kết hợp mục đích khác, chẳng hạn nhà ở kết hợp bán hàng. Nhánh 9.3 chặt hơn hẳn: bản thang trên đường thoát nạn phải rộng không nhỏ hơn 1,2 m theo mục 9.3.1.4.2, và nhà từ 3 tầng trở lên cần tối thiểu hai lối ra thoát nạn từ mỗi tầng theo mục 9.3.4.3.5.

Quy chuẩn chung về an toàn cháy cho nhà và công trình là QCVN 06:2022/BXD, kèm Sửa đổi 1:2023 ban hành theo Thông tư 09/2023/TT-BXD, hiệu lực từ ngày 1/12/2023. Khi kiểm tháng 9/2026, đó vẫn là bản đang dùng. Nếu bạn gặp bài dẫn một số hiệu năm khác thì hãy tra lại trên trang của Bộ Xây dựng trước khi tin.

Lỗi thường gặp trên các trang khác

Câu hỏi thường gặp

Cầu thang 4 vế có mấy chiếu nghỉ?

Đúng ba chiếu nghỉ trong một tầng, vì bốn đoạn bậc thì có ba lần đổi hướng. Đây là cách kiểm nhanh nhất khi nhận bản vẽ: đếm chiếu nghỉ chứ đừng tin chữ ghi trên bản vẽ.

Tầng nhà tôi cao 3,2 m thì chia bao nhiêu bậc?

Chia 18 bậc thì cổ bậc bằng 3 200 chia 18, ra khoảng 178 mm, vẫn dưới trần 190 mm. Với mặt bậc 260 mm thì tổng hai lần cổ bậc cộng mặt bậc là 616 mm, nằm trong khoảng cho phép. Chia bốn vế thì hai vế 5 bậc và hai vế 4 bậc.

Bốn vế có tốn diện tích hơn hai vế nhiều không?

Trong ví dụ tầng 3,6 m ở trên, ô thang bốn vế là 8,07 m vuông so với 5,83 m vuông của hai vế, hơn khoảng 38 phần trăm. Bù lại mỗi vế chỉ 5 bậc nên leo đỡ mệt, và lồng thang giữa dùng được làm giếng lấy sáng.

Có bắt buộc làm tay vịn cả hai bên không?

Hai văn bản nói khác nhau ở chỗ này. TCVN 13967:2024, mục 5.11, yêu cầu tay vịn ở hai bên vế thang, và nếu một bên là tường thì có thể bỏ tay vịn bên tường đó. QCXDVN 05:2008/BXD, mục 3.4.1.6, chỉ đòi một bên khi vế thang rộng dưới 1 m. Với nhà ở riêng lẻ, hãy theo mức chặt hơn của TCVN 13967:2024. Riêng lan can ở các cạnh hở thì luôn bắt buộc, cao ít nhất 900 mm.

Nguồn và mốc kiểm

Các số liệu trong bài đọc trực tiếp từ bản gốc ba văn bản. Đó là TCVN 13967:2024 về nhà ở riêng lẻ, TCVN 9411:2012 về nhà ở liên kế, và QCXDVN 05:2008/BXD về an toàn sinh mạng và sức khoẻ. Phần an toàn cháy dẫn theo Điều 9 của TCVN 13967:2024 và QCVN 06:2022/BXD kèm Sửa đổi 1:2023. Tất cả kiểm lại vào tháng 9/2026. Tiêu chuẩn và quy chuẩn có thể được thay thế, nên trước khi nộp hồ sơ hãy tra lại bản đang hiệu lực.
