Lệnh mkltype trong CAD – tạo linetype (đường điện, nước,…)

1. Tạo các dạng đường đơn giản.
Bước 1: Hãy vẽ đường mà các bạn muốn vẽ. Lưu ý dạng đường đơn giản chỉ cấu tạo từ đường line và ký tự. Ví dụ như hình sau (chỉ vẽ phần nét màu đen):
Bước 2: Command: mkltype
  • Command: MKSHAPE
  • Initializing… : Chọn tên file .SHX chưa tên shape
  • Enter the name of the shape: VDShape : Đặt tên shape
  • Enter resolution <128>: Enter để chọn chế độ mặc định
  • Specify insertion base point: chọn điểm chèn (chọn tâm hình tròn ở trên)
  • Select objects: 1 found : chọn hình tròn ở trên
  • Select objects: Enter để kết thúc chọn
  • Determining geometry extents…Done.
  • Building coord lists…Done.
  • Formating coords…-Done.
  • Writing new shape…Done.
  • Compiling shape/font description file
  • Compilation successful. Output file F:\Program Files (x86)\AutoCAD
  • 2007\Drawing1.shx contains 161 bytes.
  • Shape “VDSHAPE” created.
  • Use the SHAPE command to place shapes in your drawing.
  • Như vậy ta đã tạo được 1 shape là hình tròn

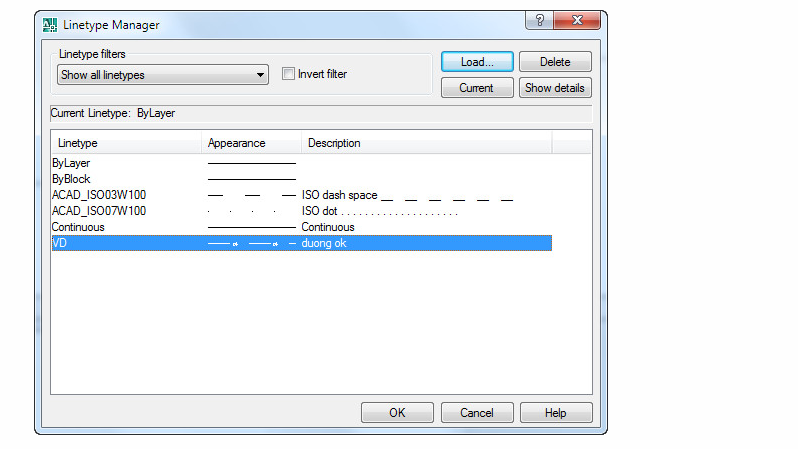

Bước 3: đánh lệnh LineType (lệnh tắt LT) để xem kết quả nhận được như hình dưới:
2. Tạo các dạng đường phức tạp.
Dạng đường phức tạp là dạng đường chứa các hình shape.
Bước 1: Vẽ đối tượng cần tạo shape: Ví dụ vẽ một vòng tròn như hình dưới.



Bước 2: Tạo Shape
  • Command: MKSHAPE
  • Initializing… : Chọn tên file .SHX chưa tên shape
  • Enter the name of the shape: VDShape : Đặt tên shape
  • Enter resolution <128>: Enter để chọn chế độ mặc định
  • Specify insertion base point: chọn điểm chèn (chọn tâm hình tròn ở trên)
  • Select objects: 1 found : chọn hình tròn ở trên
  • Select objects: Enter để kết thúc chọn
  • Determining geometry extents…Done.
  • Building coord lists…Done.
  • Formating coords…-Done.
  • Writing new shape…Done.
  • Compiling shape/font description file
  • Compilation successful. Output file F:\Program Files (x86)\AutoCAD
  • 2007\Drawing1.shx contains 161 bytes.
  • Shape “VDSHAPE” created.
  • Use the SHAPE command to place shapes in your drawing.
  • Như vậy ta đã tạo được 1 shape là hình tròn.
Bước 3: Chèn shape để tạo đạng dường
  • Tiếp theo ta dùng lệnh Shape để chèn Shape vừa định nghĩa ở trên vào vị trí thích hợp để được hình dưới.
  • Command: shape
    • Enter shape name or [?]: vdshape : đánh tên của shape vửa tạo ở bước trên (tên là vdshape)
    • Tại Specify insertion point: Kích vào điểm cần chèn
    • Specify height <1.0000>: Enter
    • Specify rotation angle <0>: Enter

Bước 4: Lặp lại bước 2 và bước 3 trong mục 1 đối với dạng đường trên.



Chúc các bạn thành công
